Таблицы – наиболее сложный элемент издания. Они позволя–ют систематизировать различные данные, делать их сопоставимы–ми, удобными для анализа, дают возможность устанавливать за–висимость между отдельными параметрами.

Благодаря своей лаконичности таблицы не только облегчают восприятие и сопоставление различных фактов, но и помогают достичь выразительности изложения без ущерба для содержания произведения. Данные, представленные в виде таблицы, гораздо легче воспринимаются читателем, чем те же данные, представлен–ные в виде текста.

Преимущества табличного расположения материала не вызыва–ют сомнений, однако это не значит, что любой цифровой материал нужно оформлять в таблицу, даже если она правильно организует и систематизирует факты в определенном порядке, помогает их усвоению. Таблица должна приводиться только там, где она дейст–вительно необходима, где без нее нельзя обойтись.

«…Существо табличной формы расположения материала заклю–чается в такой группировке систематизируемых данных в вертикаль–ные и горизонтальные ряды, при которой эти данные, показатели, ими характеризуемые, и показатели, их поясняющие, приводятся во взаимное графическое соответствие, позволяющее определен–ным образом судить об изучаемом, исследуемом явлении» .

Весь материал в таблице располагается в вертикальных и гори–зонтальных графах, т.е. группируется в колонки, ограниченные одна от другой вертикальными и горизонтальными линейками. Такое расположение устанавливает возможность и взаимозависи–мость между табличными данными, которые читатель может до–вольно легко изучать и анализировать, сопоставляя их по вертикали и по горизонтали. Если вертикальные и горизонтальные линейки отсутствуют, таблица становится выводом.

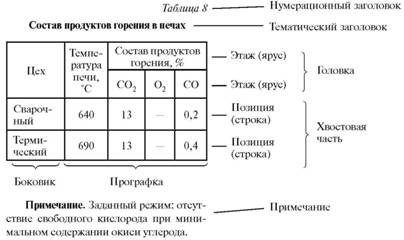

Таблица состоит из следующих элементов:

– нумерационного заголовка, благодаря которому осуществляется связь таблицы с текстом;

– тематического заголовка, который определяет, характеризует предмет содержания таблицы;

– головки (заголовочной части) основной табличной конструк–ции, состоящей из заголовков вертикальных граф;

– хвостовой части – основной части таблицы;

– боковика – левой вертикальной графы, в которой характери–зуются горизонтальные позиции таблицы;

– прографки – вертикальных граф, содержащих основные таб–личные данные;

– горизонтальной позиции (строки) таблицы.

Составной частью таблицы могут быть примечания, размещенные под хвостовой частью; иногда вместо примечаний помещают под-табличные сноски (пример 1).

Пример 1

Таблицы можно разделить на две группы:

– книжные, у которых заполняются все элементы;

– канцелярские, у которых заполнены лишь головка и боковик или только головка (графы предназначены для вписывания каких-либо сведений).

В зависимости от формы материала в прографке книжных таб–лиц различают таблицы цифровые, текстовые и смешанные.

Среди канцелярских таблиц выделяют проформы, в которых за–полнена лишь головка, а иногда и боковик, хвостовая же часть прографки оставлена пустой для заполнения цифрами, и пусто-графки – таблицы, у которых не заполнены ни головка, ни боко–вик, ни хвостовая часть прографки.

По характеру набора и заверстки на полосе издания различают следующие таблицы (пример 2).

Пример 2

• Клочковые (а) – их ширина меньше или равна ширине поло–сы, заверстывают их в оборку или в разрез текста.

• Полосные (б) – занимают целиком полосу, могут быть распо–ложены на полосе «стоя» (колонки вертикальны) и «лежа» (колон–ки горизонтальны, для чтения надо повернуть книгу).

• Распашные (в) – начинаются на левой и заканчиваются на пра–вой полосе разворота книги; могут быть расположены как «стоя», так и «лежа»; эти таблицы по формату набирают на 12—24 пункта больше ширины полосы за счет корешкового поля; по высоте мо–гут быть полосными и менее полосы.

• Комбинированные (г), не укладывающиеся в формат полосы по длине или ширине, отчего продолжение таблицы дается тут же на полосе либо второй колонкой (если таблица не укладывается по длине), либо вторым этажом (если таблица не укладывается в формат по ширине); в первом случае повторяется головка, во вто–ром – боковик.

По расположению на странице таблицы бывают продольными (строки таблицы расположены параллельно строкам текста) и попе–речными (строки таблицы расположены перпендикулярно строкам текста). Как расположить ту или иную таблицу в готовящемся из–дании, должен решить редактор вместе с техническим редактором.

В зависимости от обрамления линейками таблицы могут быть закрытыми, когда обрамляющая линейка имеется со всех четырех сторон; закрытыми с трех сторон, когда обрамляющие линейки ставятся сверху и с боков; открытыми, когда ставится лишь одна верхняя линейка.

Таблица должна быть построена так, чтобы быть удобной для усвоения, не иметь ничего лишнего, что мешало бы ее восприя–тию. Только тогда она дает наглядное представление о том или ином предмете, процессе, явлении, когда правильно построена. Одна очень важная особенность построения таблиц: место какого-либо элемента в таблице определяет смысловые связи его с другими табличными элементами.

Логические элементы таблицы – подлежащее и сказуемое. Всякую таблицу можно рассматривать как совокупность подлежа–щего и сказуемого. То, к чему относятся данные в прографке та–блицы, принято называть подлежащим (логический субъект), а сами эти данные – сказуемым (логический предикат).

Подлежащее – это те объекты, которые характеризуются циф–ровым материалом или другими признаками. Его элементы после–довательно располагаются в тематическом заголовке, боковике, головке прографки.

Сказуемое – это те признаки, которыми характеризуется под–лежащее. Каждый такой признак в отдельности представляет собой показатель сказуемого. Собственно сказуемое обычно находится в хвостовой части прографки таблицы и делится на ряд граф (по количеству его показателей). Сказуемое – объект определяемый. Поэтому вся таблица – сказуемое по отношению к тематическому заголовку; содержание прографки – по отношению к боковику и головке.

Для правильного построения таблицы необходимо четко раз–граничивать подлежащее и сказуемое. Подлежащее при этом точ–но должно отвечать названию таблицы. Правильно составленное подлежащее, как и вся таблица в целом, легко читается по вертика–ли и по горизонтали. Сказуемое, состоящее из нескольких показа–телей, группы признаков, если оно также правильно построено, должно легко читаться по вертикали.

Следует считать лучшим такое построение таблицы, при котором подлежащее находится в боковике, а сказуемое – в головке, потому что сравнивать и сопоставлять однородные данные значительно легче, удобнее и проще, если они расположены по вертикали.

Построение таблиц с подлежащим в головке и однородных данных по горизонтали целесообразно в тех случаях, когда в таб–лице большое число объектов в подлежащем, а число показателей сказуемого незначительное или когда сказуемое дает наиболее полную характеристику подлежащего.

Встречаются таблицы и с комбинационным подлежащим, по–казатели которого расположены как в боковике, так и в головке. В них наиболее выгодное место для главного ряда показателей подлежащего – боковик, так как числовую характеристику глав–ного ряда показателей подлежащего в прографке необходимо со–поставлять в первую очередь (а числовые значения характеристик удобнее и быстрее сопоставлять по вертикали). Иногда главные показатели помещают не в боковике, а в головке, что связано с удобочитаемостью и экономией места.

Для удобства читателя и быстрого восприятия таблицы может возникнуть необходимость ее перестройки. При этом нужно учи–тывать следующее: любая перестройка перемещает акценты; что-то подчеркивается больше, а что-то – меньше. Это значит, что одну и ту же таблицу можно трактовать по-разному – все зависит от того, какие показатели сделать подлежащим, а какие – сказуемым (подлежащее лучше располагать в боковике). Подлежащим в боко–вике должен быть тот объект, который является наиболее важным, т.е. тот, на который следует обратить особое внимание читателя.

При построении таблицы необходимо соблюдать строгую ло–гическую соподчиненность элементов: каждый заголовок над гра–фой должен относиться ко всем данным в этой графе, а каждый заголовок строки в боковике – ко всем данным этой строки.

Каждый показатель графы или строки таблицы – член ряда, который объединен темой заголовка графы (боковика) или факто–ром, стоящим в заголовке графы боковика. Поэтому каждый по–казатель графы и строки должен подчиняться заголовку логически (входить в его содержание или зависеть от него). Если такой под–чиненности (зависимости) нет, значит таблица построена неверно и нуждается в перестройке.

Во избежание нелогичности подчинения элементов таблицы необходимо при проверке соотносить каждый показатель графы с ее заголовком и каждый показатель строки – с заголовком боковика.

Таким образом, чтобы таблица была безупречно построена, нужно проверить соответствие ее построения назначению по вы–бору подлежащего и сказуемого, наличие логических связей между явлениями или процессами; оценить, не громоздка ли таблица и нельзя ли из нее сделать несколько простых, если налицо, напри–мер, попытка автора поместить в таблицу разнородные данные.

Если в тексте содержатся группы однородных данных с повто–ряющимися характеристиками, их можно оформить в виде таблицы или вывода.

Пример 3

Механические свойства сталей для котельных связей и анкеров сле–дующие: для стали МСт.1 предел текучести 5т составляет 320—400 Мн/м2 (32—40 кг/мм2 ), относительное удлинение 28%, х = h1 /h = 0,3; для стали МСт.2 предел текучести 340—420 Мн/м2 (34—42 кг/мм2 ), относитель–ное удлинение 26%, х = h1 /h = 0,4; для стали МСт.3 предел текучести 380—470 Мн/м2 (38—47 кг/мм2 ), относительное удлинение 23%, х = h1 /h = 0,4.

Чтобы построить из этого текста таблицу, необходимо следующее.

1. Сформулировать то, что должно быть охарактеризовано в таб–лице, т.е. показатели ее подлежащего. В данном случае – сталь различных марок.

2. Сформулировать показатели сказуемого, т.е. озаглавить те числовые данные, которыми будут охарактеризованы показатели подлежащего: а) предел текучести, б) относительное удлинение, в) показатель х.

3. Определить место показателей подлежащего и сказуемого. Показатели подлежащего рекомендуется помещать в боковике (если нет помех); или в боковике и головке; или в боковике, го–ловке и вразрез прографки (когда в таблицу надо включать не–сколько групп показателей подлежащего). Показатели сказуемого предпочтительно располагать в головке. В нашем случае марки стали лучше разместить в боковике, а их свойства – в головке, чтобы легче сопоставлять каждое из механических свойств (в вер–тикальной колонке это видно нагляднее).

4. В соответствии с намеченным планом размещения показате–лей подлежащего и сказуемого построить таблицу и заполнить ее данными.

5. Определить тему таблицы и дать ей тематический заголовок (пример 4).

Пример 4

Механические свойства сталей для котельных связей и анкеров

Затруднения обычно возникают при решении вопроса, в каком виде подать цифровой материал, если его немного, – выводом или таблицей. Принципиальной разницы между выводом и таб–лицей нет – различие состоит лишь в полиграфическом оформле–нии: таблицы набирают с линейками, выводы – без них. Кроме того, выводы приводят без заголовков. Выбор между таблицей и выводом для подачи материала иногда определяется чисто техни–ческими (полиграфическими) соображениями.

При редактировании цифрового материала нужно исходить из основного требования – соблюдения компактности и единообра–зия его оформления. Если материал представлен двумя рядами цифр, их лучше располагать в виде вывода «лежа» (с учетом фор–мата полосы), а не узким длинным столбиком. Если эти два ряда не помещаются «лежа» на полосе, вывод располагают в виде двух или трех столбиков или строят сдвоенную (строенную) таблицу (пример 5).

Пример 5

Три столбика цифр можно располагать и «лежа», и в виде та–блицы. Технические характеристики чаще помещают «лежа» в виде выводов: различные зависимости – в виде таблиц. Важно до–биваться единообразия в подаче однородных данных.

Вывод, состоящий из текста и цифр, давать «лежа» нельзя (при–мер 6).

Пример 6

Преимущества табличной формы подачи материала бесспор–ны. Однако иногда таблица бывает недостаточно выразительной, трудной для усвоения. Редактор должен помочь автору предста–вить ее в другой форме, например, в виде графика (пример 7).

Пример 7

Таблица

Зависимость скорости детонации от плотности взрывчатого вещества

Чтобы понять эту таблицу, читателю потребуется какое-то вре–мя: определить, сколько видов взрывчатого вещества исследуется, как изменяется скорость детонации каждого из них с увеличением плотности, затем провести сравнительный анализ.

В таблице представлена простая зависимость, поэтому вместо нее можно построить график. Известно, что через изображение («картинку») информация воспринимается в несколько раз (почти в 15!) быстрее, чем посредством текста (пример 8).

Пример 8

Рис. 8. Зависимость скорости детонации (n) от плотности ВВ (с): 1 – тротил, 2 – тетрил; 3 – флегматизированный гексоген; 4 – ТЭН

Специалисту достаточно одного взгляда, чтобы увидеть характер зависимости. Однако график вместо таблицы можно построить только тогда, когда нужно показать лишь характер зависимости. Если в таблице представлены экспериментальные данные, график строить нельзя, так как в этом случае важна каждая сотая доля числа (в графике цифры округляются).

Нумерационный заголовок необходим для того, чтобы упростить связь таблицы с текстом. Таблицу трудно заверстать именно в то место, где о ее данных идет речь, поэтому, если бы она не имела порядкового номера, пришлось бы при ссылке на нее или повторять тематический заголовок, или указывать номер страницы, а иногда и место на полосе.

Нумерационный заголовок набирается по следующей форме: Таблица 1, Таблица 2 и т.д. Знак номера перед цифрой и точку в конце ставить не принято. Место выключки и шрифт определяет технический редактор (верстальщик). Нумерация таблиц может быть сквозной, постатейной или поглавной. Например, в 1-й главе: Таблица 1.1, Таблица 1.2; во 2-й главе: Таблица 2.1, Таблица 2.2и т.д. Ссылка в тексте на таблицу оформляется следующим образом: в табл. 1 или как мы видим из приведенной таблицы. При повторной ссылке на таблицу добавляется см. (смотри): (см. табл. 7). Пред–почтительна единая сквозная нумерация. Единственная таблица в книге, статье не должна иметь нумерационного заголовка.

Тематический заголовок определяет содержание таблицы и ну–жен для того, чтобы ею можно было пользоваться независимо от текста. Ставится он под нумерационным заголовком, набирается обычно полужирным шрифтом без точки в конце.

Тематический заголовок нужен практически каждой таблице. В справочниках для издательских работников есть рекомендация: таблицы, не несущие самостоятельного значения, могут не иметь тематического заголовка. Но в таком случае таблица должна быть членом предложения, а это трудно представить.

Разберем следующую таблицу (пример 9).

Пример 9

Расчет грузопотока для рулонных кровельных и гидроизоляционных материалов

Здесь тематический заголовок не полностью соответствует со–держанию таблицы. Во-первых, чтобы определить грузопоток того или иного материала, достаточно оперировать показателями граф Масса, Количество на годовую программу и Общая масса. Сле–довательно, две графы Ширина полотна и Площадь рулона в этой таблице не нужны. Они не принимают никакого участия в расчете грузопотока и только загромождают таблицу лишними в данном случае сведениями. Кроме того, в таблице содержится не расчет, а уже готовый результат.

Если таблица не уместилась на одной полосе и часть ее пере–несена на следующую, над продолжением таблицы на новой по–лосе дается заголовок Продолжение табл. 2, а если таблица на дан–ной полосе кончается – Окончание табл. 2. Нумерационный и тематический заголовки над продолжением таблицы не повторя–ют. Головку, если она не громоздкая, можно повторить.

Иногда таблица занимает несколько полос, а ссылка в тексте необходима только на одну из них. В этом случае целесообразно ставить рядом со словами Продолжение табл. 1 буквы а, б, в и т.д. (можно в круглых скобках) до последней полосы, на которой ставят слова Окончание табл. 1.

Основное требование к головке таблицы – предельный лако–низм и простота. Существует несколько приемов упрощения и со–кращения заголовков. Так, повторяющиеся в заголовках граф части выносятся в верхний ярус или тематический заголовок. Лишние ярусы головки следует устранять или переносить в тематический заголовок, куда также выносится общая для данных всех граф таб–лицы единица измерения (пример 10).

Пример 10

Неправильно Предельная нагрузка на долото, т

Текст головки таблицы должен давать четкое представление о том, какие данные и в каких единицах помещены в прографке (пример 11).

Выносить текст из головки таблицы в ее название можно лишь в том случае, если эта головка одноэтажная и нельзя перепутать, какие данные помещены в прографке.

Пример 11

Заголовок графы Итого употребляется для частных итогов (часть слагаемых общей суммы), а заголовок Всего – для общих итогов, суммирующих все слагаемые.

Как правило, графа Номер по порядку убирается, так как бывает нужна только в случае ссылок в тексте на отдельные горизонталь–ные позиции (тогда она сохраняется). Обозначается она № по пор. или № п/п. Но из отдельной графы цифры – порядковые номера позиций – можно перенести к текстовой строке боковика.

Отдельные элементы головки граф рекомендуется располагать в таком порядке: 1) словесное определение показателя; 2) буквен–ное обозначение показателя; 3) обозначение единицы; 4) указание об ограничении (от, до, не более, не менее). Например: Длина, м, не более; Длина, l м.

Головка не должна иметь пустот (пример 12).

Пример 12

Не рекомендуется делить ячейку головки над боковиком косой линейкой (пример 13).

Пример 13

Заголовки граф лучше выражать в форме именительного паде–жа единственного числа. В одноярусной головке название каждой отдельной графы набирается с прописной буквы. В двух– и много–ярусной головке с прописной буквы набирается заголовок верх–него яруса, а текст второго, третьего и т.д. ярусов – со строчной. При этом текст головки должен быть составлен так, чтобы начи–ная с верхнего яруса и через любой нижний он читался как одно грамматически связанное предложение (см. примеры 10,13).

Заключительные точки в конце текстов таблицы не ставятся, кроме разделительных внутри связанного текста. Недопустимы в таблицах сокращения, кроме условных; так, нельзя писать в т.ч. вместо в том числе, или кол-во вместо количество.

Единицы физических величин в таблицу включаются в сокра–щенной форме, установленной стандартом. Присоединить их к текстовой части головки лучше через запятую или с предлогом, но не в скобках. Так, следует писать Высота, мм или Высота в мм; хуже Высота (мм) или Высота (в мм).

Правила оформления боковика следующие. У боковика должен быть заголовок, основное название в котором ставят в именительном падеже, единственном числе. Этот заголовок должен обобщать лишь сведения, содержащиеся в боковике.

Повторяющийся материал в боковике принято исключать или группировать за счет постановки кавычек или линеек, использова–ния слов То же, перестройки строк (пример 14). При этом повто–ряющиеся числа заменять не принято.

Пример 14

Горизонтальная позиция (строка) прографки может быть органи–зована либо по верхней, либо по нижней строке боковика. В первом случае отточие в конце неполной строки боковика не ставится, во втором – ставится (пример 15). Обычно по верхней строке боко–вика выключаются те строки, в которых помимо цифрового есть и текстовой материал, с тем чтобы сэкономить на числе строк в одной позиции и уплотнить таблицу по высоте.

Однако если есть необходимость поставить одну или две строки в данной таблице по верхней строке боковика, то и все остальные строки этой таблицы должны быть поставлены так же и, конечно, без отточий.

Если все горизонтальные позиции таблицы характеризуют одну величину, единица величины может быть проставлена в кон–це строки боковика после запятой.

Пустующие в прографке таблицы места заполняются обычно знаком тире (—). Если эти сведения есть, а автор ими почему-либо не располагает, то вместо тире в этом месте ставят многоточие (… ) или слова Нет сведений (Нет свед.) (пример 15).

Пример 15

Одна из задач редактора при работе с таблицами – проанализи–ровать связь их с текстом. В это понятие входит не только наличие ссылки на таблицу, но и оценка комментирования приведенных в ней данных. Приведем пример из журнала «Военно-экономиче–ский вестник» (2002. № 12):

…обеспеченность пожарными автомобилями, имуществом и обо–рудованием с учетом произведенных в 2002 г. закупок и списания тех–ники, выслужившей установленные сроки эксплуатации, составляет в среднем лишь 28% от нормы (таблица на с. 139):

– пожарными автомобилями – 46% (положено по штату – 2464 ед., в наличии – 2534 ед., подлежит списанию – 1400 ед.);

– огнетушителями – 29% (положено – 857,2 тыс. шт., имеется – 492,2 тыс. шт., подлежит списанию – 242,6 тыс. шт.);

– пожарными рукавами – 20% (положено – 2675,6 тыс. п. м, име–ется 1327,7 тыс. п. м, подлежит списанию – 797 тыс. п. м);

– пенообразователем – 15% (положено – 3590 т, имеется —541 т).

Таблица

Обеспеченность войск (сил) средствами противопожарной защиты

Как видим, автор в тексте повторяет данные таблицы. Значит, или не нужна таблица, или не нужен такой комментарий. Кроме того, средний процент – 28 (если точно – 27,5%) не принято да–вать.

В таблице, построенной логически правильно, сказуемое рас–полагается в прографке.

Так, таблица (пример 16) построена неверно, нелогично, так как помещенные в боковике данные (диаметр электрода) – ис–комая характеристика (сказуемое таблицы), а не характеризуемые объекты. Ими являются стержни разного диаметра, по ним и подби–рают режим сварки, т.е. диаметр электрода и силу сварочного тока. Правильно построенная таблица представлена ниже (пример 17).

Пример 16

Таблица

Рекомендуемые режимы одноэлектродной сварки

Пример 17

Таблица

Рекомендуемые режимы одноэлектродной сварки

В ряде случаев расположение частей таблицы может быть разным в зависимости от ее задачи. Если задача таблицы (пример 18) – показать, какой будет глубина травления меди в зависимости от температуры травящего раствора (при прочих равных условиях), то она построена логично. Если же задача ее – определить, какой должна быть температура травящего раствора для травления меди на нужную глубину (при прочих равных условиях), то она построена неверно, нелогично и ее надо перестроить (пример 19).

Пример 18

Влияние температуры травящего раствора на глубину травления меди

Пример 19

Определение температурного травящего раствора по заданной глубине травления меди

Рассмотрим пример 20, когда таблица дана без тематического заголовка.

Пример 20

Из предшествующего таблице текста ясно, что искомыми должны быть толщина покрытия и его сплошность – каждую тол–щину и сплошность покрытия получим, если возьмем стекло определенной вязкости. Построив таблицу таким образом, автор отвечает на вопрос: какую вязкость стекла получим, если нанесем покрытие приведенной толщины и сплошности? Следовательно, логика построения таблицы нарушена. Таблицу следует перестроить (пример 21).

Пример 21

В таблице (пример 22) на месте заголовка боковика стоит за–головок, который относится к цифрам в головке, а не к показате–лям самого боковика. Это нарушает логическую схему таблицы (каждый заголовок в головке должен определять, логически под–чинять данные графы). Таблицу следует перестроить (пример 23).

Пример 22

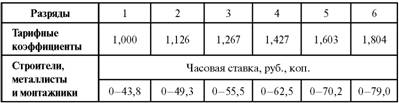

Тарифные ставки для рабочих, занятых в строительстве

Пример 23

Тарифные ставки для рабочих, занятых в строительстве (строителей, металлистов, монтажников)

Неверно построенная головка таблицы

В головке таблицы (пример 24) заголовок верхнего яруса от–носится только к первым двум графам, так как в остальных графах указана не продолжительность работы, а факторы ее продолжи–тельности. Головку надо перестроить – каждую пару граф снабдить своим объединяющим заголовком верхнего яруса и поменять их местами, поскольку данные второй пары граф определяют данные первой пары, а не наоборот.

Логически верно построенная головка таблицы приведена в при–мере 25.

Пример 24

Пример 25

Неточный тематический заголовок

Тематический заголовок таблицы (пример 26) не соответствует ее содержанию – «страховой запас» и «срок хранения» не одно и то же. В тексте о страховом запасе сказано так: «Для обеспечения предприятия материалом при задержках груза в пути на базисных складах имеется страховой запас грузов». Следовательно, речь идет не о сроках хранения груза, а о сроках, на которые рассчитан имеющийся запас необходимых материалов для бесперебойной работы предприятия, если вдруг по каким-либо причинам груз за–держится в пути.

Пример 26

Неправильно

Примерный страховой запас строительных грузов на базисном складе

Правильно

Примерный страховой запас строительных грузов на базисном складе

В приведенной таблице (пример 27) громоздкий тематический заголовок; ячейка головки над боковиком разделена косой линей–кой. При таком построении плохо видна зависимость температу–ры от давления газа. Таблицу лучше повернуть на 90° (пример 28).

Пример 27

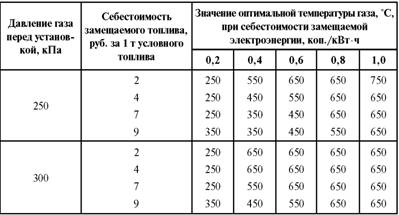

Значения оптимальной температуры газа перед ГУБТ при схеме № 2 в зависимости от давления газа, а также себестоимости замещаемой электроэнергии и топлива

Пример 28

Значения оптимальной температуры газа перед ГУБТ при схеме № 2 в зависимости от давления газа и себестоимости замещаемой электроэнергии и топлива

Редактирование головки

Почти полностью повторяется тематический заголовок в го–ловке (пример 29). Чтобы избежать дублирования, в головке не–обходимо выбросить лишние слова, имеющиеся в тематическом заголовке.

Пример 29

Неправильно

Максимальное расстояние от основного откоса котлована или траншеи до ближайших опор крана

Правильно

Максимальное расстояние от основного откоса котлована или транше до ближайших опор крана

Еще один пример неверного построения головки таблицы (пример 30).

Пример 30

Неправильно

Величина уширений на закруглениях выработок

Правильно

Уширения на закругленных выработках однопутевых (числитель) и двухпутевых (знаменатель)

Ошибки в боковике

Боковик содержит данные, общие для всей таблицы (пример 31). Такие данные следует выносить в тематический заголовок таблицы: «Результаты исследования пятнистой ликвации стали ШХ15».

Пример 31

Результаты исследования пятнистой ликвации (анализируемый участок шлифа: ликвационная зона – твердый раствор)

Боковик таблицы (пример 32) многословен, плохо восприни–мается. Данные боковика целесообразно сгруппировать, от этого таблица будет более простой для понимания и анализа ее данных (пример 33).

Пример 32

Категории автомобильных дорог

Пример 33

Категории автомобильных дорог

В обеих таблицах (пример 34) речь идет о выходе веществ X в при–сутствии NaN и NaCl и в зависимости от концентрации и природы кислот. Их можно объединить в одну (пример 35), отчего расход бумаги будет гораздо меньше.

Пример 34

Выход вещества X в зависимости от природы кислоты и концентрации NaN

Пример 35

Выход вещества Х, %, в зависимости от кислоты и концентрации NaN и NaCl, моль на моль Г
