Первый советский сверхзвуковой

Продолжение, начало в AM 1 /99.

Уважаемые читатели!

В первой части статьи «Первый советский сверхзвуковой» АМ №1/99) по вине редакции была допущена грубая ошибка. На с.37 (вторая колонка, первый абзац) напечатано : «Основным недостатком МиГ-15 оказалась малая допустимая скорость с подвесными топливными баками (ПТБ), составлявшая на высоте 5000м всёго 77-38 км/ч а на высоте- 10.000 м – 23-47 км/ч.»

Следует читать: «Основным недостатком МиГ-15 оказалась малая разница между максимально допустимой скоростью истребителя с подвесными топливными баками (ПТБ) и крейсерскими скоростями реактивных бомбардировщиков, составлявшая на высоте 5000 м всего 17-38 км/ч, а на высоте 10.000 м – 23-47 км/ч.» Приносим свои извинения.

Согласно Постановлению СМ СССР №1483-512 от 25 марта 1952 г., в процессе работ над сверхзвуковым истребителем сопровождения СМ-2, коллектив ОКБ-155 параллельно разрабатывал вариант самолета с одним мощным двигателем ВК-7 конструкции ОКБ В.Я.Климова. Обозначенный первоначально как И- 370, а впоследствии – как И-1 (изделие «И»), он внешне имел много общего с СМ-2. Однако, в нем использовались и некоторые удачные решения апробированные на МиГ-17, например, схема размещения оружия. На выдвигаемом вниз (в наземных условиях) лафете установили одну пушку Н-37Д (справа) и две НР- 23 (слева).

Двигатель ВК-7 с центробежным компрессором должен был стать самым мощным в мире ТРД такого типа. Он специально создавался для истребителя- перехватчика И-1. При тех же размерах и весе, что и у ВК-1Ф, ВК-7 должен был иметь тягу, увеличенную более чем на 50% (на максимальном режиме – 4000 кг, а на форсаже – 5250 кг) при значительно меньшем удельном расходе топлива. Хотя общая конструктивная схема сохранялась, часть основных узлов его все же подверглась значительным изменениям. Одним из них был новый центробежный компрессор с так называемым активным рабочим колесом. Он являл собой фактически предел совершенства устройств данного типа по напорности(а это и определяет величину тяги) и производительности, а также удельного расхода топлива. Величина последней (по сравнению с ВК-1Ф) возросла на 48% при незначительном увеличении диаметра. Этому способствовало также то, что впервые на ТРД с центробежным компрессором был применен сверхзвуковой диффузор с поворотными лопатками.

В начальной стадии эскизного проектирования И-1 в общих чертах повторял схему СМ-2 (горизонтальное оперение также было расположено на вершине киля). В таком виде в конце 1952 г. ОКБ-155 предъявило проект для рассмотрения ВВС. Свое заключение по проекту военные выдали 22 января 1953 г. Но в связи с неудачами по истребителю СМ-2 и требованиями ВВС по его доработке конструкторам пришлось внести изменения и в проект изделия «И». Переделки в основном коснулись хвостовой части фюзеляжа в связи с переносом горизонтального оперения с вершины киля на фюзеляж.

Весной состоялось заседание макетной комиссии по И-370, а 18 апреля началась постройка первого опытного экземпляра. Внешне машина представляла собой гибрид СМ-2 и будущего СМ-9. И-1 полностью заимствовал от СМ-2 крыло с узлами стыковки, а также с некоторыми доработками – переднюю часть фюзеляжа. Однако, в связи с установкой одного двигателя конструкцию задней части пришлось изменить. В начальной стадии проектирования горизонтальное оперение располагалось на вершине киля, но после испытаний СМ-2 его опустили на фюзеляж.

В связи с меньшим расходом воздуха у одного двигателя ВК-7, по сравнению с двумя АМ-9Б, уменьшили площадь проходного сечения воздухозаборника удлинив внешние обводы фюзеляжа вперед. Для компенсации ухудшившейся путевой устойчивости под хвостовым оперением ввели два нижних гребня с развалом в стороны.

Катапультируемое сидение создавалось в ОКБ-155 и представляло собой дальнейшее развитие конструкций примененных на МиГ-15 и МиГ-17. При натягивании шторки на лицо пилота, фонарь сбрасывался, открывались тормозные щитки и одновременно включалась система аварийного торможения истребителя, состоявшая из трех специальных парашютов.

В августе 1952 г. «климовцы» подготовили первый ВК-7, но после начала его испытаний стало ясно, что расчетных характеристик получить не удастся и доработка силовой установки продолжалась. Между тем в 1953 г. ОКБ-155 завершило постройку первого опытного И-1, но отсутствие двигателя не позволяло начать даже пробежки. В процессе постройки в конструкцию машины вносили многие изменения, связанные с доработкой опытных СМ-2, но откровенное буксование программы вызвало недовольство в Совмине и 6 января 1954 г. вышло Постановление СМ СССР, в котором требовалось предъявить истребитель И-370 на госиспытания в сентябре того же года. Это был уже «последний звонок» игнорировать который было нельзя.

И-370 с новым крылом (угол стреловидности 57° по,линии четвертей хорд) на заводских испытаниях. Аэродром ЛИИ в Жуковском,.Август 1954 г.

Наконец, результаты стендовых испытаний ВК-7 позволили в августе установить двигатель на самолет. Испытания, однако, опять были отложены из-за возникшей необходимости очередной доработки истребителя. А в конце года решением правительства все работы по ВК-7 были вообще прекращены. Тем не менее испытания И-1, хотя и с большим опозданием, но все же начались. Первоначально установленный двигатель ВК-7 имел (поданным ОКБ-155) максимальную тягу 3525 кг и 5235 кг – на форсаже. В ходе летных испытаний самолета его заменили на более мощный ВК-7Ф, тяга которого на аналогичных режимах была соответственно 4200 кг и 6270 кг 1* . Повышения тяги добились за счет выравнивания температуры перед турбиной, увеличения подачи топлива в форсажную камеру (процент форсирования возрос с 30% до 42%) и ряда конструктивных изменений. Регулируемое от гидросистемы сопло ВК-7Ф имело два положения.

Однако несмотря на все ухищрения конструкторов максимальная скорость «единички» равная 1480 км/ч в пересчете для стандартных условий фактически соответствовала серийному МиГ-19 (1452 км/ч, М=1,334). После повышения температуры газов перед турбиной до 800°С истребитель разгонялся до 1510- 1520 км/ч. Время набора высоты 5000 м составляло 1,15 минуты, а 10.000 м – 3 минуты. Потолок достигал 17.000 м. Благодаря мощному двигателю длина разбега составляла всего 464 м. На взлете, при наборе высоты, снижении и при посадке И-1 вел себя практически так же, как и самолет МиГ-19. Скоростные характеристики машин были примерно одинаковые, а по скороподъемности СМ-9 даже превосходил И-1.

В качестве попытки увеличения максимальной скорости самолета И-1 (И- 370) на него установили новое крыло с углом стреловидности 57' (по линии 1/4 хорды) и тем же размахом2* . Но это не дало ощутимого результата и доводка И-1 была прекращена.

Одновременно с разработкой фронтового истребителя и однодвигательного перехватчика для ПВО, ОКБ-155 вело проектирование всепогодного перехватчика. Эта задача была сформулирована в Постановлении СМ СССР №2181- 387 от 15 августа 1953 г. и приказе МАП N°638 от 26 августа того же года. Самолет требовалось предъявить на госиспытания уже в июле 1954-го.

Разработку эскизного проекта завершили в декабре 1953 г. По сравнению с фронтовым истребителем СМ-9 перехватчик имел много отличий. Изменились воздушные каналы двигателей (по контурам и по площади поперечного сечения). На каждой консоли крыла установили по одному приемнику воздушного давления; аэронавигационные приборы подключили к правому ПВД, остальные – к левому; носовой ПВД сняли. Вследствие изменения обводов носовой части фюзеляжа расширили кабину летчика и перекомпоновали приборные панели.

Вместо радиодальномера СРД-1М «Конус» установили РЛС РП-1 «Изумруд- 1», сопряженную с оптическим прицелом АСП-5НМ, запросчик и ответчик «Узел», а также станцию оповещения о радиолокационном облучении «Сирена- 2». Установка РЛС в носовом отсеке вызвала изменения в конструкции передней части фюзеляжа (до шпангоута N99), которую пришлось удлинить на 360 мм. Ввели общую антенну на фюзеляже для УКВ-радиостанции РСИУ-ЗМ и радиокомпаса АРК-5 и объединенный указатель в кабине для гирокомпаса ДГМК-5 и радиокомпаса АРК-5.

Сняли носовую пушку, оставив две НР-23 в корневых частях крыла, а патронные ленты разместили в рукавах в носках крыла (по 120 снарядов на ствол). Под каждой консолью на двух пилонах могли подвешиваться два блока неуправляемых ракет РО-57-8 (ОРО-57К) с восемью снарядами АРС-57 или две бомбы ФАБ- 250, а в случае необходимости – два подвесных бака по 760 л; смонтировали прицел АП-57.

Установили катапультное кресло со шторкой, регулируемой по высоте (три положения с общим ходом 120 мм). Спинку кресла защитили 16-мм броне- плитой, располагавшейся позади направляющих рельс катапультного сиденья; они также были защищены (как и головка пиромеханизма) от осколков и снарядов. Перед кабиной появилась 10мм бронеплита, а для защиты головы пилота 16-мм бронезаголовник.

Тяги от ручки управления самолета вывели под пол кабины. Улучшили обдув цилиндров управления створками регулируемого сопла двигателей за счет изменения патрубков обдува и увеличили до 14 л запас кислорода для летчика (семь шаровых баллонов емкостью по 2 л каждый питали кислородный прибор КП-18).

Станция РП-1 «Изумруд-1» оснащалась двумя сканирующими антеннами. Одна располагалась под полукруглым обтекателем в центре воздухозаборника, а другая – в его верхней «губе». Принцип действия радилокационного прицела «Изумруд» заключался в облучении заданной зоны пространства узким лучом, приеме и индикации на экране индикатора эхо-сигналов всех целей, находившихся в этой зоне, и переходе к сопровождению выбранного пилотом объекта. Дальность обнаружения цели с эффективной площадью рассеяния 16 мг составляла 12 км, а сопровождения – всего лишь 2 км.

Постройку первого опытного перехватчика, оснащенного двумя двигателями АМ-9Б (РД-9Б) с форсажной тягой по 3250 кг и получившего шифр изделия СМ-7 (или СМ-7/1), закончили в июле 1954 г. Опытный перехватчик поступил на заводские испытания практически одновременно с самолетом СМ-9/1. Первый вылет на нем выполнил 28 августа 1954 г. летчик-испытатель В.А.Нефедов. Испытания завершились 15 декабря. За это время было выполнено 43 полета с общим налетом 25 часов 36 минут Затем машину передали в ГК НИИ ВВС для проведения Государственных испытаний (двигатели АМ-9Б также проходили цикл испытаний на этой машине), которые закончились 15 октября 1956 г.

К этому времени уже было принято решение об установке на самолетах типа МиГ-19 пушек калибра 30 мм, поэтому вооружение СМ-7/1 на госиспытаниях состояло из двух пушек НР-30 с боезапасом по 120 снарядов на каждую (в дополнение могли подвешиваться два блока по восемь снарядов АРС-57). Оборудование от заявленного в эскизном проекте не отличалось за исключением установки аккумулятора типа 12САМ-28. Два подвесных бака емкостью по 760 л заполнялись горючим не полностью (по 400 л каждый) из-за ограниченной грузоподъемности колес шасси 3* .

По аналогии с СМ-9/2 и СМ-9/3 в концу 1954 г. были построены второй и третий прототипы перехватчика (СМ-7/2 и СМ-7/3) с таким же оборудованием, как на СМ-7/1. Поскольку проектирование и испытание фронтового истребителя и перехватчика велись параллельно, то все недостатки СМ-9/1 повторились на СМ-7/1, и последующие прототипы подверглись одинаковым доработкам.

Самолеты прошли короткий цикл заводских испытаний, и в январе 1955 г. СМ-7/3 был также предъявлен на Государственные испытания. Летчик-испытатель А,Г.Солодовников выполнивший на опытных перехватчиках 71 полет, вспоминал;

1* По данным ОКБ В.Я.Климова тяга этого двигателя составляла соответственно 4400 кг и 6250 кг.

2* Опытный истребитель с новым крылом получил обозначение И-2.

3* Типоразмер переднего колеса КТ-38 – 500x180А, а основных колес КТ-37 – 660x200В.

СМ-7/1 на госиспытаниях в НИИ ВВС. На самолете в крыле уже установлены 30 мм пушки НР-30. лето 1956 г.

СМ-7/1 на заводских испытаниях. Хорошо виден обтекатель РЛС РП-1 «Изумруд-1», декабрь 1954 г.

«СМ-7, как и другие самолеты, имел целый букет недостатков. Летные испытания продвигались медленно, часто прерывались для доработок. В конце марта 1955 г. в первом же приемочном полете, при наборе высоты с форсажем, на высоте около 10.000 метров "потух" один из двигателей, через 2-3 секунды-другой. Двигатель удалось запустить лишь на высоте чуть больше 6000 метров. На одном двигателе самолет идет уверенно, даже с набором высоты. При подходе к аэродрому запустился и второй.

В одном из полетов, уже в Чкаловской, "высосало" тормозной парашют и заклинило реактивное сопло. Один из существенных недостатков в работе двигателей – "зависание оборотов". Выглядело это так: при переводе РУДа вперед или назад, что было ранее, обороты одного из двигателей останавливались, как бы зависали в промежуточном положении. Подобный эффект при полетах на больших высотах особой опасности не представляет и при очень плавном перемещении РУДа их можно вывести из этого положения. Но если зависание оборотов возникнет на взлете – недалеко до беды».

Кроме основной системы управления стабилизатором, на самолете имелась и аварийная – электрическая. Долгое время на нее не обращали внимания, но в одном из полетов летчика-испытателя Г.Т.Берегового ручку управления заклинило. Пилот воспользовался аварийной системой. А.Г.Солодовников так вспоминал об этом случае:

«В ответ на доклад летчика руководитель полетов приказал выйти в безопасный район и покинуть самолет с парашютом, благо аварийная система для этого и предназначена. Тогда летчик передал:

– Запас топлива на тридцать пять – сорок минут полета. Попробую зайти на посадку с аварийной системой.

Минут через двадцать он доложил, что, манипулируя переключателем аварийного управления, можно довести самолет до высоты пяти-шести метров над посадочной полосой, и попросил обеспечить посадку.

Самолет снижался по очень пологой траектории. Высота двадцать метров. Это самый ответственный момент: малейшая ошибка в технике пилотирования, и машина или взмоет, или врежется в землю. Высота меньше 10 м, посадочная полоса под самолетом. Он, плавно снижаясь, начал медленно поднимать нос. Но колеса уже коснулись бетона, и машина спокойно побежала по полосе.

Эту посадку летчик выполнил только благодаря исключительной выдержке и безукоризненной технике пилотирования. Ошибки при выполнении посадки были недопустимы, так как червячная передача аварийной системы вращалась довольно медленно.»

В Государственных испытаниях опытных прехватчиков, кроме А.Г.Солодовни- кова и Г.Т.Берегового, принимали участие также летчики ГК НИИ ВВС В.Г.Иванов, Н.П.Захаров и С.А.Микоян. После их завершения самолет был рекомендован к запуску в серийное производство и принятию на вооружение.

Под обозначением МиГ-19П (изделие «62») перехватчик СМ-7 в 1955 г. был запущен в серийное производство на заводе №21 в Горьком. Серийные машины отличались от опытных заостренной формой обтекателя антенны АР-18-16. На самолетах поздних серий взамен РЛС РП-1 «Изумруд-1» ставилась более совершенная станция РП-5 «Изумруд-2», которая имела угол обзора по азимуту 60°, по углу места +26°/-'4° и дальность – 12 км. На перехватчиках, оснащенных РП-5, в кабине появился экран с тубусом. Помимо вооружения и спецоборудования, от МиГ-19С самолет отличался отсутствием триммера на руле направления (на самолетах последних серий триммер устанавливался), и меньшим количеством воздухозаборников хвостового отсека фюзеляжа. В кабине появился довольно громоздкий тубус экрана РЛС, что в сочетании с удлиненной носовой частью фюзеляжа ухудшило обзор.

Первые серийные машины выпускались с двумя пушками НР-23, но вместо них вскоре стали устанавливать более мощные НР-30. Запас кислорода на МиГ-19П составлял 10 л (в пяти шаровых баллонах по 2 л).

В 1955 г. на истребитель-перехватчик МиГ-19П была установлена аппаратура «Горизонт-1», предназначавшаяся для управления самолетом при наведении на цель и для передачи с перехватчика на командный пункт кодированных сигналов скорости, курса, высоты и специальных команд через связную радиостанцию. В качестве связной радиостанции использовалась доработанная для совместной работы с аппаратурой «Горизонт-1» станция РСИУ-ЗМГ «Клен». С указанным оборудованием перехватчик иногда обозначался как МиГ-19ПГ Перехватчик получил в НАТО кодовое обозначение «Farmer-В».

СМ-12/2 на заводских испыташшх, январь-февраль 1957 г.

Хорошо видна доработанная носовая часть фюзеляжа, получавшая новый удлиненный и сужающийся к носу воздухозаборник с острой передней кромкой и двухпозиционным центральным конусом, а также двигатели РД-9БФ, оснащенные системой впрыска воды.

Истребители МиГ-19ПГ выпускались в начальной стадии серийного производства и эксплуатировались в частях авиации ПВО наряду с самолетами МиГ- 19П, которые поставлялись в авиаполки ВВС, ПВО и морской авиации. Со временем систему наведения на цель изменили, при этом аппаратура «Горизонт-1» и радиостанция РСИУ-ЗМГ на серийных перехватчиках уже не ставились (последнюю заменили на РСИУ-4В).

Кроме Советского Союза МиГ-19П были приняты на вооружение ВВС и авиации ПВО еще четырех стран Варшавского договора. Самолет значительно усилил боевой потенциал сил ПВО, но по сравнению с фронтовым истребителем у него появился целый ряд новых дефектов и прежде всего – многочисленные отказы РЛС. Перемещение основного ПВД на крыло также стало причиной нескольких происшествий, в том числе ожогов рук (штанга ПВД имела электрообогрев).

Как уже упоминалось ранее, в середине 50-х гг. военные несколько потеряли интерес к «девятнадцатому». В 1956 г. главкомат ВВС снизил общий заказ промышленности не только на фронтовой истребитель МиГ-19С, но и на перехватчик МиГ-19П (было заказано всего 200 перехватчиков). И тому были вполне определенные причины. Фактически по летным данным перехватчик даже несколько уступал фронтовому истребителю. Максимальная скорость составляла 1432 км/час, практический потолок – 17.250 м, высоту 10.000 м машина набирала за 1,2 мин, дальность полета с подвесными баками не превышала 1520 км.

Ситуацию с только недавно принятым на вооружение истребителем вполне отчетливо понимали и в Правительстве и в ОКБ. Уже 6 сентября 1956 г. был издан приказ МАП №481, согласно которому коллективу ОКБ-155 поручалось улучшить летно-тактические данные самолетов МиГ-19С и МиГ-19П.

Микояновцы со своей стороны искали пути повышения характеристик машины. Одним из них была оптимизация конструкции и аэродинамических свойств воздухозаборника. Как известно, чем меньше потери полного давления воздуха, поступающего в двигатель, тем выше тяга, а значит и выше характеристики. При скорости полета, соответствующей числу М=1,5, потеря тяги силовой установки с дозвуковым воздухозаборником достигают 15%, а на МиГ-19 именно такие воздухозаборники (со скругленной обечайкой, создававшей подсасывающую силу при дозвуковых скоростях) и были смонтированы. В результате при выходе на сверхзвук происходил неоправданный рост лобового сопротивления.

Недостатки дозвуковых «носов» первыми осознали американцы, применившие на своем F-100 «Супер Сейбре» воздухозаборник с острой передней кромкой. В сочетании с высокими аэродинамическими характеристиками планера и даже, скажем прямо, невысокой тяговооруженностью у земли (равной 0,495), это позволило получить максимальную скорость 1390 км/ч. На этом фоне МиГ- 19С со значительно более высокой тяговооруженностью (0,86) развивал всего лишь 1452 км/ч на высоте 10.000 м.

Поэтому в ОКБ-155 приняли решение исследовать возможность использования уже отработанного на опытных самолетах Е-2А и Е-5 воздухозаборника с острой передней кромкой на истребителях типа МиГ-19. Это позволяло уменьшить газодинамические потери на входе. К началу 1957 г. проработка будущего СМ-12 близилась к завершению. Помимо новой удлиненной носовой части фюзеляжа с прямыми внешними обводами и новым носовым коком с центральным телом в виде подвижного конуса. Его ход составлял 250 мм, а в убранном положении он выступал из воздухозаборника всего лишь на 200 мм. Подвергся изменению и хвостовой кок, габариты и вес которого удалось заметно снизить.

В качестве силовой установки рассматривались новейшие модификации двигателя РД-9БФ-2 и РД-9БФ-2с впрыском воды внутрь воздушного канала (для увлажнения поступающего внутрь него воздуха), что давало возможность в нужный момент на короткое время резко повысить тягу.

Постройку четырех опытных экземпляров модернизированного истребителя, получившего шифр изделия СМ-12, поручили серийному заводу №21 в Горьком. В конце 1956 г. три из них были практически закончены и отличались между собой небольшими конструктивными изменениями и расположением ПВД.

В начале 1957 г. два прототипа (первый и второй) поступили на заводские испытания. По сравнению с серийным МиГ-19С в конструкцию доработанного СМ-12/1 внесли немало изменений. В частности переработали носовую часть фюзеляжа (до шпангоута №2), которая получила новый удлиненный вперед и сужающийся к носу воздухозаборник с острой передней кромкой и двухпозици- онным центральным телом в виде конуса. Под шпангоутом №1 установили бак для впрыска воды в воздушный канал. Двигатели РД-9Б заменили на РД-9БФ (первоначально планировалось установить двигатели РД-9БФ-2 с тягой по 4100 кг, под которые и дорабатывался фюзеляж, но их поступление задерживалось). Начиная от шпангоута №35 переделали хвостовой кок под новые двигатели. Заменили эжектор сопла и установили новые тепловые экраны в двигательном отсеке (внутреннюю обшивку хвостовой части и силовой набор изготовили из жаропрочной стали, а наружную обшивку кока – из сплава АК-4-1). В киле разместили бак для воды емкостью 150 л. Смонтировали новый электромеханизм АПС-4МД, позволивший увеличить более чем в четыре раза (по сравнению с МиГ-19С) скорость перекладки стабилизатора на новый угол атаки.

Сняли фюзеляжную пушку НР-30, оставив две крыльевые. Радиодальномер СРД-1М заменили на СРД-5А «База-6», антенна последнего размещалась в носовом конусе. Появилась станция «Конус», а ответчик «Хром» заменили на «Барий». Установили новые обтекатели на щитках шасси, на подфюзеляжном гребне и на звеньесборниках. Установили трубки ПВД-4 на крыле и триммер на руле направления.

Третий прототип – СМ-12/3 – получил новые опытные двигатели РЗ-26 с тягой на форсаже по 3800 кг, построенные на базе РД-9БФ в моторостроительном ОКБ В.Н.Сорокина (филиале ОКБ А.А.Микулина в Уфе), а также более надежное бустерного управление цельно- поворотного стабилизатора и элеронами. Последнее достигалось путем замены бустеров БУ-14МС и БУ-13М на БУ- 14МСК и БУ-13МК. Кроме того, установили инфракрасный визир СИВ-52, совмещенный с прицелом АСП-5НВ-4 и дальномером СРД-5А «База-6».

СМ-12/3 на заводских испытаниях, январь-февраль 1957 г.

Как н СМ-12/2 самолет получил доработанную носовую часть фюзеляжа, а также новые двигатели Р3-26. За нарастание полетной массы пришлось расплатиться сокращением состава вооружения (снята фюзеляжная пушка НР-30) и уменьшением боекомплекта двух других до 73 патронов.

Однако испытания с двигателями РД- 9БФ-2 продолжались недолго, уже в конце августа от командования ВВС поступило распоряжение переоборудовать опытные самолеты под перспективные РЗ-26. Последние от применявшихся на серийных модификациях МиГ-19 РД-9Б отличались трехконтурной системой розжига форсажной камеры, наличием ограничителя нарастания давления топлива, конструктивными изменениями компрессора, турбины и форсажной камеры, а также местными усилениями отдельных узлов.

Все эти изменения вызвали по сравнению с РД-9Б увеличение запаса устойчивости по помпажу с закрытой лентой перепуска. За исключением нового радиодальномера СРД-5 «База-6», смонтированного на СМ-12/3, все остальные самолетные системы и агрегаты остались теми же, что и на серийном истребителе МиГ-19С.

Однако анализ весовой сводки однозначно свидетельствовал о нарастании взлетного веса истребителя. Стремясь ограничить эту тенденцию, конструкторы сняли фюзеляжную пушку, оставив только крыльевые НР-30 и ограничили их боекомплект до 73 патронов на каждую, это позволило ограничить рост массы 80 кг, что считалось приемлемой платой за проведенные доработки.

Постройка четвертого прототипа (СМ-12/4) в Горьком несколько задерживалась, т.к. на нем планировалось устранить основные эксплуатационные недостатки, выявленные при заводских испытаниях СМ-12/1 и СМ-12/3. К концу 1957 г. самолет находился в стадии окончательной сборки.

Первый полет и основной объем заводских испытаний на самолетах СМ- 12/1 и СМ-12/3 провел летчик-испытатель ОКБ К.К.Коккинаки. Максимальная скорость «тройки» достигла 1930 км/ч, а практический потолок – 18.000 м. Истребитель набирал потолок за 3,2 минуты. Таким образом, значительное приращение по скорости (почти 500 км/ч) и по высоте было достигнуто фактически только за счет введения регулируемого воздухозаборника без существенных конструктивных изменений, повышения взлетного веса и значительного увеличения мощности силовой установки.

В конце декабря «единичка» и «тройка» были предъявлены на госипытания, которые начались 17 марта 1958 г. Ведущим инженером был майор К.М.Осипов, ведущими летчиками-испытателями – полковники Л.М.Кувшинов, С.А.Микоян и В.С.Котлов. В облете самолета участвовали генерал-лейтенант А.С.Благовещенский, полковники Молотков, Ю.Антипов, Г.Т.Береговой, М.С.Твеленев и Захаров, выполнившие на двух машинах свыше 150 полетов.

Фактически СМ-12/1 использовался в роли летающей лаборатории для испытания двигателей, а на СМ-12/3 выполнялась основная программа, в ходе которой он показал максимальную скорость 1926 км/ч на высоте 12.500 м. Практический потолок увеличился до 17.500 м. Скороподъемность хоть и снизилась (высоту 10.000 м истребитель набирал за 2 мин, а 15.000 м без подвесных баков – за 4 мин), но все же вдвое превосходила таковую у F-100C. Самолет мог кратковременно выходить на высоту 20.000 м со сверхзвуковой скоростью.

Вместе с тем выявилась и некоторые недостатки, в перечне которых была, в частности, валежка при полете на больших числах М, особенно при перегрузке. Значительно возросли усилия при парировании крена в случае отказа гидроусилителей на сверхзвуковых скоростях, что делало полет небезопасным. Но в целом машина по технике пилотирования мало отличался от МиГ-19С. При стрельбе неуправляемыми реактивными снарядами удалось обеспечить устойчивую работу двигателей без применения локализато- ров и клапанов сброса топлива.

В целом по боевым качествам СМ-12 немного уступал опытным самолетам Е- 2А и Е-5, и его внедрение в серийное производство могло произойти гораздо быстрее, т к. большинство основных элементов планера и систем оставались прежними. Комиссия ГК НИИ ВВС все же рекомендовала вопрос о запуске в серию и принятии на вооружение самолета СМ-12 решить после устранения выявленных недостатков и проведения контрольных испытаний образца, подготовленного для серийного производства.

Однако в это время заканчивались летные испытания Е-6, ставшего прототипом для будущего легендарного фронтового истребителя МиГ-21. Одновременно форсированными темпами продолжалась его доводка для внедрения в серийное производство. «Шестерка» обладала более высокими характеристиками, чем самолеты семейства МиГ-19. На этом фоне работы по СМ-12 и другим модификациям МиГ-19 велись, в основном, для подстраховки в случае возможных неудач с МиГ-21.

Несмотря на создание модификаций МиГ-19СВ и СВК имевших улучшенные высотные характеристики, закрыть небо страны для американских разведчиков по прежнему не удавалось. Начавшееся развертывание баллистических ракет наземного и шахтного базирования, требовало проведения беспрецедентных мер по маскировке этих важнейших объектов. Доходило до невероятного: едва радары ПВО СССР выдавали сигнал о появлении американского «фотографа» в воздушном пространстве Советского Союза, как на объектах лежащих по курсу незванного гостя прекращались все работы, а сами они спешно маскировались.

Поэтому перед авиационными конструкторами вновь была поставлена задача дальнейшего повышения потолка истребителей-перехватчиков. Решая ее, ОКБ-155 на базе серийного МиГ- 19С создало опытную модификацию самолета-перехваичика, который получил шифр изделия СМ-50 (в документах встречается и обозначение МиГ-19СУ, те. МиГ-19С с ускорителем). В связи с установкой дополнительного разгонного двигателя самолет облегчили до предела, что повлекло (по сравнению с базовым МиГ-19С) существенные изменения как в конструкции самолета, так и в списке агрегатов.

В частности, изменилась силовая установка: вместо двигателей РД-9Б поставили РД-9БМ (с насосами НР-10АЕ и НР-11ВЕ) с тягой по 3200 кг (по некоторым документам – 3300 кг) и ее регулированием на форсажном и максимальном режимах. Установили под фюзеляжем сбрасываемый обтекаемый контейнер с ускорителем одноразового действия У-19 (состоявший из ЖРД и баков с горючим и окислителем). На передней части фюзеляжа смонтировали узлы для крепления подвесных баков ЖРД. Под хвостовой частью фюзеляжа сделали колодец, в котором на специальных узлах установили раму ЖРД и жаропрочный стальной экран с нанесенным (путем шаопирования) слоем окиси алюминия. Экран имел двойную стенку с продувом от наружного воздуха и был выполнен вогнутым внутрь фюзеляжа.

Опытный высотный перехватчик СМ-50 (МиГ-19СУ) с ускорителем СЗ-20М на заводских испытаниях, декабрь 1957 г.

В ходе испытаний «пятидесятка» пилотируемая летчиком-испытателем Г.А.Седовым достигла потолка в 24.500 м.

В связи с установкой ускорителя вместо одного подфюзеляжного гребня смонтировали два новой формы, которые были вынесены из области воздействия газовой струи ЖРД. Для обдува нижних (внутренних) цилиндров управления соплами основных двигателей установили дополнительные воздухозаборники. В целях снижения полетного веса сняли балки крепления блоков ОРО-57К и фюзеляжную пушку, оставив две крыльевые (НР-30). В связи с тем, что в районе топливного бака №3 сделали вырез для установки ЖРД, а в районе бака №4 – жаростойкий выпуклый экран с системой продува, обе топливные емкости демонтировали. Сняли и передний тормозной щиток. При этом допускалась установка подвесных топливных баков, но только для полетов с незаправленным ускорителем.

Список БРЭО сократился незначительно: исчезли радиовысотомер РВ-2 и станция предупреждения «Сирена-2». Кроме того были сняты ракетницы ЭСКР-46, противопожарное оборудование и тормозной парашют. В то же время для наведения с земли перехватчика на цель на самолете смонтировали опытную высотную аппаратуру «Каскад». Изменили места установки антенн маркерного радиоприемника МРП-56П и радиокомпаса АРК-5. В связи со значительным увеличением высоты полета вместо комплекта кислородного оборудования ККО-1 установили комплект ККО-2 (по некоторым документам – ККО-2М), заменили барометрический высотомер и указатель числа М, а в экипировку летчика ввели новый высотно- компенсирующий костюм ВКК-3 (по ряду документов – ВКК-ЗМ). Вместе с тем рост полетного веса до 9000 кг избежать не удалось, из-за чего пришлось повысить давление в амортизаторах шасси.

Установленный на СМ-50 ускоритель состоял из двухрежимного ЖРД СЗ-20М конструкции Л.Л.Севрука и А.М.Исаева, баков с самовоспламеняющимся топливом ТГ-02 (по ряду документов – ТТ- С2), окислителем АК-20 (АК-20Ф) и перекисью водорода, систем поддавлива- ния, пироклапанов и трубопроводов. Общий запас компонентов обеспечивал работу ускорителя в течение 3,5-4 минут на режиме минимальной тяги и 2 минут – на максимальной. В первом случае двигатель развивал тягу 1300 кг; во втором – 3000 кг (по ряду документов – 3200 кг). Управление включением ЖРД было электрическим, заправка – закрытого типа. Ускоритель У-19 работал автономно и был связан с самолетными системами только электроканалом управления включением ЖРД и аварийного слива.

Комплект кислородного оборудования ККО-2 (ККО-2М) обеспечивал в случае разгерметизации кабины пребывание на высоте 20.000 м в течение 5-10 минут и на высоте 24.000 м – в течение 3-4 минут. Высотно-компенсирующий костюм ВКК-3 (ВКК-ЗМ) применялся с герметическим шлемом ГШ-4, имевшим электрообогрев. Кроме того, в комплект входил парашютный кислородный прибор КП-27М.

В декабре 1957 г. СМ-50 (МиГ-19СУ) передали на заводские испытания, которые закончили до конца месяца. Ведущим инженером был Ю.Н.Королев. Первый полет на нем выполнил летчик-испытатель М.М.Котельников. Несколько полетов на этапе заводских испытаний совершили В.А.Нефедов и Г.А.Седов. Последний достиг в одном из них высоты 24.500 м (динамический потолок). Максимальная скорость при включенном ЖРД увеличилась до 1800 км/ч (М=1,6), а высоту 20.000 м поднимался всего за 8 минут.

Летчики отмечали, что после включения ускорителя на высоте около 17.000 м вертикальная скорость нередко доходила до 120 м/сек. В ходе испытаний были достигнуты высоты порядка 24.000 м и скорость, более чем в 1,6 раза превышавшая скорость звука. На высотах пилоты 20.000 и 22.000 м пытались выполнять горизонтальные «площадки» с работающим ускорителем, но их продолжительность не превышала 100 и 67 секунд соответственно. Время набора высоты изменялось от 9,5 до 11 минут. Отмечалось, что особая сложность в технике пилотирования самолета заключается в выводе его на заданную высоту, т.к. по условиям работы ЖРД, перегрузка должна была быть не менее 0,3-0,5д. В качестве высотной цели на испытаниях использовался облегченный МиГ-19СВ.

Увеличение веса снаряженного самолета привело к возрастании скорости отрыва, достигшей 395 км/ч. Особое внимание уделялось колесам, т.к. ускоритель, располагавшийся в непосредственной близости от земли, был наполнен ядовитыми и взрывоопасными компонентами ракетного топлива.

Было определено, что наличие ускорителя повышает потолок истребителя до 23.000 м, однако сильно снижает дальность, которая даже по расчету составляла всего 800 км. От ЛИИ на самолете летали летчики-испытатели А.П.Богородский, В.П.Васин и В.Г.Мухин. Испытания нового высотного перехватчика проводились на аэродроме Савостлейка, где размещался центр боевого применения авиации ПВО страны. Это решение было принято для того, чтобы информация о нем не попала на Запад.

Пожалуй наиболее шокирующим для бригады испытателей стал сверхзвуковой штопор, в который трижды входил «пятидесятый». В то время это противоречило теории аэродинамики, «а оказалось, что может – вспоминал позднее летчик-испытатель А.А.Щербаков. – Машина перетяжелена подвеской ускорителя. Расположен он так, что путевая устойчивость снижена. При полутора скоростях звука на высоте 21 км – воздуха почти нет, углы атаки значительны. Свалился, и первый виток – на сверхзвуке! Когда мы все это проделали, приехал профессор, доктор технических наук Григорий Семенович Ковачев. И он, когда мы ему показали записи, – в зависимости от числа М, высоты, плотности, – даже языком причмокнул от удовольствия и сказал: "Ну, вы – молодцы!"»

В связи с этим в ЛИИ в 1959 г., как уже упоминалось раньше, были проведены испытания на самолете МиГ-19С, включавшие в себя ввод в штопор на сверхзвуковых скоростях. Было установлено, что в на сверхзвуке штопор возможен из-за снижения запаса путевой устойчивости и проявлении инерционного взаимодействия продольного и бокового движений, сопровождающихся интенсивным возрастанием угла атаки.

Пока велись работы по данной теме, на авиазаводе N921 в Горьком до уровня СМ-50 переоборудовали пять серийных МиГ-19С. После завершения заводских испытаний первый прототип в начале 1958 г. передали в ГК НИИ ВВС на госиспытания. Ведущим инженером на ним был В.П.Белодеденко, а ведущими летчиками-испытателями – П.Ф.Кабрелев и С.В.Петров, от ОКБ в испытаниях принимал участие летчик-испытатель В.А.Нефедов. Испытания на устойчивость и управляемость проводил летчик-испытатель ЛИИ А.А.Щербаков. По два полета выполнили также летчики ПВО А.Л.Иванов, И.И.Павлов и будущий главком ПВО генерал-полковник Е.Я.Савицкий.

МиГ-19ПМ в полете. Самолеты несут УР К-5М. Конец 50-х гг. (Фото нз коллекции С.Цветкова)

Для второй половины 50-х гг. характеристики, полученные в ходе испытаний перехватчика, были довольно высокими. Чтобы наиболее эффективно воспользоваться располагаемым суммарным импульсом двигателей, нужно было точно выбрать момент включения ЖРД и правильно задать программу полета в сочетании с точным наведением с земли. Однако обнаружить визуально цель на высотах выше 20.000 м, поймать ее в прицел и поразить с одного захода пушечным огнем в течение короткого промежутка времени работы ЖРД при перегрузках больше единицы было практически невозможно. Недостаточно совершенными оказались и методы наведения, опиравшиеся больше на глазомер, чем на еще не испытанную аппаратуру «Каскад».

Кроме того, несмотря на все преимущества использования ЖРД, оказались совершенно не продуманы вопросы его наземной подготовки. Часто высокотоксичные компоненты топлива сливались прямо на землю, отравляя не только окружающую среду, но и обслуживающий персонал. Эксплуатация ЖРД требовала создания сложных наземных комплексов. К тому же вслед за комплексом С-25 был принят на вооружение ПВО новый зенит- но-ракетный комплекс С-75. Поэтому внедрять в производство эту экспериментальную модификацию не стали. В то же время проведенные испытания позволили изучить особенности пилотирования самолета и работы турбореактивных двигателей на высотах до 24.000 м.

Не получили дальнейшего развития и варианты МиГ-19ПУ (изделия СМ-51, СМ-51П, СМ-52 и СМ-52П) доработанные, в 1957 г. по аналогии с СМ-50. Все четыре опытные машины получили систему У-19Д с ускорителем одноразового действия РУ-01Э конструкции ОКБ Л.С.Душкина. Кроме того, на последнем испытывалась новая РЛС «Алмаз» с дальномером «База-6», которую установили вместо станции «Изумруд». Помимо этого СМ-52П получил аппаратуру «Горизонт-1». На этой же машине испытывалась радионавигационная станция «Свод», обеспечивавшая в сложных метеоусловиях (при отсутствии визуальной видимости) автоматическое определение координат (азимута и дальности) относительно наземной станции и привод самолета на радиомаяк «Свод».

Несмотря на дальнейшее снижение полетной массы перехватчиков с комбинированными силовыми установками, последняя так и не была принята в эксплуатацию, что объяснялось быстрым прогрессом в испытаниях МиГ-21, сделавшего ненужной дальнейшую доводку ЖРД.

Впрочем, к середине 50-х гг. проблема увеличения высотно-скоростных характеристик истребителей была отнюдь не единственной. К этому времени мировая истребительная авиация в плотную подошла к кризису стрелково-пушечного вооружения. Фактически он обозначился еще на рубеже десятилетий в ходе корейской войны. Уже тогда знаменитая покрышкинская формула победы «высота-скорость-маневр- огонь» перестала эффективно действовать. И это было вполне понятно, поскольку, как отмечал позже участник многих локальных конфликтов, видный советский теоретик тактики боевого применения реактивной авиации полковник Владимир Бабич, «новое содержание получили только первые три составляющие» этой схемы.

Существенное расширение пространства воздушного боя, более высокие угловые скорости перемещения привели к тому, что попасть в цель из пушек и пулеметов с эффективной дальностью стрельбы около 500 м стало почти невозможно.

В то же время, вступившие в противоборство американские F-80, F-84, F- 86 и советские МиГ-15 были вооружены стрелковым оружием, разработанным накануне и в годы Второй Мировой войны. Его поражающие характеристики вполне соответствовали первой половине 40-х, но уже всего через пять лет оказались совершенно недостаточны. Причины этого крылись в том, что полетная масса конструкций реактивных истребителей фактически удвоились. Все они стали цельнометаллическими, а значительные нагрузки возникавшие в ходе полета на около- и трансзвуковых скоростях, потребовали упрочнения силового набора и утолщения обшивки истребителей. Немалую роль сыграло и то, что керосин, сменивший в роли горючего чрезвычайно пожароопасный бензин, на больших высотах загорался очень плохо.

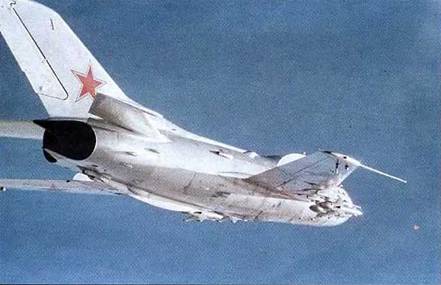

МиГ-19ПМ из состава 472-го шт Московского округа ПВО. Орел, середина 60-х гг.

В тоже время рост бомбовой нагрузки ударных самолетов и, особенно, появление ядерных бомб, требовали гарантированного уничтожения воздушного противника в любых метеоусловиях, на возможно большей дальности и в любое время суток. Обеспечить это могли только управляемые ракеты (УР) класса «воздух-воздух», первые образцы которых были приняты на вооружение советских ВВС во второй половине 50-х гг.

Одной из них была система РС-1-У (К-5). Под нее и решили доработать перехватчик МиГ-19П. Несколько ранее ОКБ-155 уже проделало аналогичную работу с самолетом МиГ-17ПФ, таким образом определенный задел по ракетной тематике у микояновцев уже имелся.

Проект перевооружения начали разрабатывать еще в 1954 г. (машина с четырьмя ракетами РС-1-У получила шифр СМ-7А). На самолете вместо РЛС РП-1 «Изумруд-1» предполагалось использовать станцию РП-5 «Изумруд-2», сопряженную с оптическим прицелом АСП-5НВ. Ракеты должны были подвешиваться на пусковых устройствах АПУ-3 с замками-держателями 369-Ш. Фотокинопулемет CLU-45 предназначался для фотографирования отметки цели радиолокационного прицела, а фотопулемет АКС-3 – для фиксации траектории полета УР Планировалась также установка двух фотоаппаратов С-13-300 для фотографирования схода снарядов с АПУ.

Но перечисленными изменениями доработки не ограничились. Замена станции РП-1 на РП-5 потребовала изменения формы носового кока фюзеляжа. В связи со значительным объемом доработок и ростом взлетного веса, пушечное вооружение полностью демонтировалось.

Одновременно управляемыми ракетами было решено оснастить фронтовые истребители МиГ-19 (изделие СМ-2/М), которые сохранив в полном объеме пушечное вооружение должны были нести две УР К-5.

Однако эта система оказалась ненадежной, и дальше испытаний опытных образцов, проводившихся в 1955 г., дело не пошло. Полученные результаты специалисты ОКБ П.Д.Грушина постарались учесть при создании усовершенствованной системы К-5М, работы по которой в это время уже завершались. Уже 7 января 1955 г. А.И.Микоян утвердил эскизный проект нового варианта перехватчика, получившего шифр изделия СМ-7М. Машину оснастили РЛС РП-5 "Изумруд-2", сопряженный с оптическим прицелом АСП-5Н-ВУ. Радиолокатор обеспечивал обнаружение целей в передней полусфере и определение их положения относительно истребителя по направлению и дальности (при отсутствии визуальной видимости цели). Он позволял вывести перехватчик в направлении цели на дистанцию пуска ракеты и осуществить прицеливание с помощью оптического прицела АСП-5Н-ВУ, передавая по основному радиолокационному каналу кодированные импульсы (для создания в пространстве кодированной сетки и определения совместно с аппаратурой опознавания государственной принадлежности обнаруженного объекта). РЛС позволяла обнаруживать цели в передней полусфере в пределах углов +/-60' по азимуту и +26'/-14' по углу места относительно продольной оси самолета и выводить перехватчик на цель по экрану индикатора в кабине с выбором наиболее выгодного направления для атаки. На дистанции до цели начиная с 3500-4000 м станция обеспечивала автоматический ввод в оптический прицел АСП-5Н-ВУ координат дальности, азимута и угла места независимо от условий визуальной видимости.

На самолете не было пушек, а под крылом установили четыре направляющих АПУ-4 для ракет РС-2-У (К-5М), что вызвало необходимость изменения конструкции крыла. Новая УР являлась частью системы вооружения (СУВ) С-2- У, созданной с целью замены системы С-1-У. Ракета предназначалась для поражения бомбардировщиков путем подрыва осколочно-фугасной боевой части в непосредственной близости от цели. Она имела стартовую массу 84 кг, и осколочную 13-килограммовую боевую часть. В течение всего полета УР самолет-носитель должен был подсвечивать цель бортовой РЛС. Так же, как и в системе С-1-У, пуск ракет можно было производить одиночно, залпом по две или всех сразу с временной задержкой. РС-2-У не отличалась маневренностью и представляла реальную угрозу лишь для тяжелых бомбардировщиков. Причинами этого была небольшая дистанция пуска (6 км), тем не менее превышавшая дальность сопровождения цели (3,5-4 км), и низкая скорость (1650 км/ч).

Опытный истребитель-перехватчик СМ-12ПМУ получил комбинированную снлувую установку, состоящую из маршевых двигателей РЗМ-26 и ускорителя У-19Д. Самолет, являющийся частью коплекса перехвата СМ-12-51, получил две УР К-5М.

Несмотря на это, было принято решение доработать МиГ-19П под новую систему вооружения, а в январе 1956 г. под нее доработали СМ-7/2М, который без промедления отправили на заводские испытания. Вскоре к ним поступил и второй прототип, переделанный из опытного СМ-7/2 (доработанный под ракетное вооружение самолет обозначили шифром СМ-7/2М). Он отличался от первого цельноповоротным стабилизатором без руля высоты.

После завершения в 1956 г. заводских испытаний опытный перехватчик передали на госиспытания, большую часть которых провел военный летчик-испытатель С.А.Микоян. Испытательные полеты СМ-7/2М с ракетами К-5М начались 14 октября и закончились 23 октября 1957 г. с положительной оценкой и решением о запуске в серийное производство. В том же году ОКБ-155 передало чертежи самолета на серийный завод №21 в Горьком, где началось его производство под обозначением МиГ-19ПМ (изделие «65»). В общей сложности выпустили около 250 машин этого типа.

МиГ-19ПМ имел удлиненный форкиль (подобно поздним МиГ-19С), триммер на руле направления, цельноповоротный стабилизатор и не имел пилонов для блоков НУРС. Первые серийные машины имели на фюзеляже перед крылом накладки, защищавшие фюзеляж от огня пушек. Кроме того, изменился механизм аварийного сброса фонаря кабины, демонтировали станцию «Сирена-2», однако на самолетах поздних серий ее все же вернули в комплект БРЭО. Аэронавигационное оборудование МиГ- 19ПМ в основном не отличалось от аналогичного оборудования МиГ-19П, заменили лишь гиромагнитный компас ДГМК-3 на гидромагнитный индукционный компас ГИК-1. Кроме того, впервые была реализована схема аварийного переключения датчиков ПВД с правого на левое крыло.

Пуск ракет осуществлялся от кнопки на ручке управления самолетом с помощью устройства управления вариантами стрельбы ПУВС-52. Однако надежность радиоэлектронного оборудования МиГ-19ПМ оказалась еще ниже, чем у предшественника – МиГ-19П, а летные характеристики по сравнению с МиГ- 19С значительно ухудшились. Например, максимальная скорость снизилась с 1452 км/ч до 1250 км/ч. В сочетании с частыми отказами системы управления и отсутствием артиллерийского вооружения, это еще больше ухудшило репутацию самолета. Правда, к концу эксплуатации надежность все же удалось повысить.

МиГ-19ПМ стоял на вооружении авиации ряда стран Варшавского Договора. За пределы страны было отправлено более 120 машин. Некоторые перехватчики, поставленные за рубеж, оснащались радиолокационным прицелом РР-20. В НАТО он получил кодовое обозначение «Farmer-D». Позже, уже в начале 60-хгг. перехватчики МиГ-19ПМ получили более совершенную станцию наведения с «Лазурь» и, соответственно, новое обозначение – МиГ-19ПМЛ.

Несмотря на достаточно низкие характеристики системы вооружения С-2-У в 1957 г. ее было решена установить на один из опытных самолетов СМ-12, который по максимальной скорости вплотную подошел к рубежу в 2000 км/ч. Расчеты конструкторов, по-видимому, строились на том, что высокие скоростные характеристики позволят перехватчику быстро выходить на рубеж атаки и стремительно сблизившись с обнаруженной целью, с высокой вероятностью поразить ее.

С этой целью на самолете смонтировали подвижный двухпозиционный радиопрозрачный конус, под которым разместили антенну новой РЛС ЦЦ-30, кроме нее установили и более совершенный оптический прицел ПКУ При этом пушечное вооружение полностью демонтировали, а вместо него под консолями появились две ракеты РС-2-У.

Высокая скорость СМ-12 потребовала эффективных «тормозов», для того, что бы в процессе погони и прицеливания не проскакивать мимо атакуемой цели. Необходимо помнить, что при скорости 1920-1930 км/ч перехватчик покрывал за минуту свыше 30 км! Поэтому для СМ-12ПМ был изготовлен титановый хвостовой кок с раскрывающимися створками.

В ходе заводских (1958 г.) и государственных (1959 г.) испытаний, самолет показал максимальную скорость 1720 км/ч и достиг практического потолка 17.400 м. Время подъема на высоту 10.000 м составило 4 минуты, а дальность полета без ПТБ – 1700 км. Тогда же эту машину оснастили двумя нестандартными подвесными баками емкостью по 520 л.

Несколько позже вышел на испытания СМ-12ПМУ с комбинированной силовой установкой, состоявшей из двух маршевых двигателей РЗМ-26 с тягой на форсаже по 3800 кг и одного ускорителя У-19Д с ЖРД РУ-013 с тягой 4000 кг. Ракетный ускоритель, размещался под фюзеляжем самолета по аналогии с изделиями СМ-50, СМ-51П и СМ-52П. Кроме ЖРД в контейнере размещались баки с самовоспламеняющимся топливом и окислителем.

Ракетное вооружение осталось практически прежним (две ракеты РС-2-У), но несколько изменились форма и место расположения пусковых устройств. Кроме того, на самолете смонтировали опытный образец аппаратуры наведения «Лазурь», обеспечивавшей прием и отображение на индикаторах пилотажно-навигационных приборов в кабине летчика команд управления, передаваемых с наземных пунктов наведения. На этом же самолете отрабатывался ответчик на дециметровых волнах СОД-57М и новый радиовысотомер РВ-У, предназначенный для определения истинной высоты полета надземной поверхностью до 800 м.

Опытный истребитель-перехватчик СМ-12ПМУ являлся частью комплекса перехвата воздушных целей СМ-12-51. Комплекс предназначался перехвата и поражения бомбардировщиков противника в простых и сложных метеорологических условиях. Он состоял из собственно самолета, СУВ с УР К-5М и наземной станции наведения «Воздух-1». На испытаниях машина достигла той же скорости, что и СМ-12ПМ – 1720 км/ч (М=1,69), а динамический потолок соответствовал СМ-50 (24.000 м).

Неэффективность перехвата высотных целей из-за кратковременного пребывания истребителя на больших высотах, малая эффективность ракет РС-2-У и отсутствие пушечного вооружения, точных систем наведения и предпочтение руководства страны отдаваемое зенитно-ракетным комплексам С-25 и С-75 привело к закрытию работ по теме.

СМ-2/И наряду с новыми управляемыми ракетами К-6, оснащенными поворотными стабилизаторами, а также ИК ГСН, сохранил и все три 30-мм автоматические пушкн НР-30. Правда, отказ от бортового радара заметно снизил возможности этого варианта перехватчика, и на СМ-6 установили РЛС обнаружения и целеуказания «Алмаз-З», которая все же вытеснила артиллерию.

Тем временем ракетчики продолжали совершенствовать свои «изделия» и в 1956 г. один из серийных самолетов постройки Горьковского завода переоборудовали для испытаний УР К-6, оснащенных поворотными стабилизаторами, а самое главное инфракрасными головками самонаведения (ИК ГСН), что должно было существенно улучшить их боевые характеристики. К этому времени стало ясно, что списывать ствольную артиллерию на пенсию еще рано и опытная машина, получившая обозначение СМ-2/И сохранила все три 30-мм пушки НР-30. Правда, посчитав новые УР достаточно «продвинутыми в интеллектуальном отношении», разработчики решили ограничиться лишь оптическим прицелом, а РЛС не ставить, что конечно снизило возможности перехватчика по выходу на цель в сложных метеоусловиях и ночное время.

Результаты испытаний проходивших в 1957 г., в ходе которых было осуществлено 10 пусков по двум программам быстро выявили вышеуказанный недостаток и оснащенный этим же оружием СМ- 6 (созданный на базе перехватчика МиГ-19П) оборудовали РЛС обнаружения и целеуказания «Алмаз-3». Правда, пушечное вооружение для экономии веса при этом сняли. Важнейшим отличием двух построенных прототипов (помимо новых ракет) стало отсутствие замков для подвесных баков, место которых заняли автоматические пусковые устройства АПУ-5М-К. В специальных гондолах под крылом устанавливались фотоаппараты Е-13-300 и АКС-2. Фактически обе ракетоносные «шестерки» являлись не прототипами перехватчика, а летающими лабораториями для испытаний новой СУВ.

По мере оснащения частей авиации ПВО ракетным вооружением в начале 60-х годов на авиаремонтных заводах ВВС в ограниченных количествах проводилась доработка под установку двух ракет РС-2-УС или Р-ЗС выпущенных ранее самолетов. Его установка на МиГ-19П значительно увеличила эффективность перехватчика, но настоящей «длинной рукой» «девятнадцатого» стала ракета с ИК ГСН К-13.

Это оружие было создано в 1958 г. на основе американской ракеты AIM-9A «Сайдуиндер», полученной из Китая. По одной из версии, в ходе одного из многочисленных инцидентов над нейтральными водами Южно-китайского моря, она угодила в крыло китайского истребителя МиГ-17, пилоту которого удалось доставить на базу ценный трофей, откуда он немедленно был переправлен в СССР.

Первыми самолетами на которых установили аналогичные советские изделия стали опытные истребители СМ- 12/3 и СМ-12/4, получившие оборудование (по две универсальные балки АПУ- 26) расчитанное под установку двух ракет «воздух-воздух» К-13. Кроме того, на них установили опытные образцы радиодальномера «Квант», сопряженного с оптическим прицелом АСП-5НВ и вычислителем разрешенной дальности пуска. Еще одним новшеством стал ИК визир СИВ-52 4* . Наконец, последними появились новые бустеры, существенно повысившие управляемость истребителей. В новой комплектации обе машины получили обозначения СМ-12/ЗТ и СМ-12/4Т.

Успешные испытания системы К-13, начавшиеся в феврале 1959 г. были продолжены на прототипе МиГ-19С (изделие СМ-9/3), после чего он стал именоваться как СМ-9/ЗТ Две ракеты К-13 подвешивались под крылом на пусковых устройствах АПУ-26 в точках крепления подвесных топливных баков. Пусковая система блокировалась по выпущенному положению шасси, что по мысли разработчиков СУВ позволяло исключить несанкционированную стрельбу ракетами на земле (что, впрочем, хотя и редко, но впоследствии случалось).

В ходе летных испытаний исследовался процесс схода ракеты с направляющих АПУ-26, определялись боевые характеристики комплекса, а также влияния пороховых газов твердотопливного двигателя ракета на работу двигателей истребителя. С подвешенными ракетами максимальная скорость на высоте 10.800 м составляла 1376 км/ч, что соответствовало числу М=1,295. Испытания подтвердили, что подвеска ракет не влияет на пилотирование самолета и вскоре этот вариант был запущен в серийное производство. Одновременно часть самолетов была переоборудована. Кроме того, в небольших количествах под обозначением МиГ-19СФ строился облегченный вариант истребителя МиГ-19С с двигателями РД-9БФ-1, с аналогичным вооружением.

Необходимость прикрытия объектов находящихся в районах Крайнего Севере и на Дальнем Востоке, где аэродромная сеть была в середине 50-х гг. еще развита слабо, вызвала к жизни идею катапультного старта реактивного истребителя. Сама по себе она была не нова: еще в 1942 г. Л.Головин предложил реализовать ее в своем проекте самолета войскового сопровождения «ИВС». Позже аналогичные опыты с самолетами F-84, F-100, а позднее – с F-104 проводили в США.

Постановление Совета Министров СССР по разработке и постройке системы безаэродромного старта вышедшее в 1955 г., подключило к решению этой проблемы ОКБ-155. Координировал их М.И.Гуревич, а ответственным по доработке самолета, получившего заводской шифр СМ-30, назначили А.Г.Агроника.

С учетом специфики супер-короткого взлета, в конфигурацию «тридцатки» пришлось, по сравнению с базовым МиГ-19, несколько изменить. Так, в дополнение к штатным двигателям под фюзеляжем самолета установили твердотопливный ускоритель ПРД-22, развивавший огромную тягу в 40.000 кг/сек (ПРД был разработан в ОКБ, руководимом И.И.Кртуковым), но в течение всего лишь 2,5 секунд. Из-за его установки, подфюзеляжный гребень заменили двумя симметрично расположенными (относительно вертикальной плоскости симметрии самолета) более короткими гребнями другой формы, разваленными в стороны. Усилили верхнюю панель обшивки входного канала воздухозаборника, шпангоуты №15, 22-26 и 30, конструкцию нижних люков, топливных баков №2 и 3, обтекателей стыка крыла с фюзеляжем (из-за изменения стыковочных болтов). Установили замки стопорения рулей стабилизатора, руля поворота и элеронов на старте (замки устанавливались в системе управления на участке до бустеров), а также механизм аварийного механического снятия фиксации этих рулей по команде из кабины. Помимо этого появились блокирующие устройства, не позволявшие производить старт с неубранными шасси и двигателями, неработавшими на взлетном режиме. Катапультное кресло получило специальный заголовник для фиксации головы пилота.

4* Его испытания были проведены в 1956 г. на серийном МиГ-19С, обозначенном как СМ-11, который оборудовали ИК станцией ночного перехвата «Ястреб», сопряженной с инфракрасным визиром СИВ-52. Система «Ястреб»-СИВ-52 предназначалась для обнаружения целей и определения направления их движения по сопловым струям двигателей, в условиях отсутствия видимости (ночью или на большой высоте). Для размещения станции пришлось увеличить длину носовой части фюзеляжа. Приемную головку теплопеленгатора разместили в конусе воздухозаборника. В кабине с правой стороны от прицельной головки размещался индикатор «Ястреб», а над ним – инфракрасный визир СИВ-52, сопряженный с головкой прицела, на визир от головки теплопеленгатора при помощи оптической трубки поступали сигналы о дальности до цели.

МиГ-19П доработанные на ремонтных заводах ВВС. Самолеты получили по два универсальных балочных держателя, оснащенных авиационным» пусковыми устройсвами АПУ-26, расчитанными под установку двух УР с ИК ГСН К-13. Кроме того перехы- ватчики получили радиодальномеры «Квант», а также ИК станцию ночного перехвата «Ястреб», сопряженную с инфракрасным визиром СИВ-52.

Транспортировка перехватчика осуществлялась на мощной балке, закрепленной на четырехосной тележке прицепа, с которой и производился взлет. Рампа-прицеп имела подъемно-поворотный механизм наката самолета на балку. Катапультное устройство ставили в рабочее положение, затем машину с помощью лебедки затягивали на направляющие транспортно-пусковой установки, для чего по бокам фюзеляжа использовали специальные колодки. Перед стартом требовалось выполнить еще одну операцию – вырыть довольно большую яму-лоток сзади транспортно- пусковой установки, предназначенную для снижения воздействия газовых струй на грунт.

После этого самолет с убранным шасси закреплялся на направляющих тарированными на срез болтами. И наконец, направляющие рельсы вместе с истребителем поднимались на угол 15'. Летчик по стремянке забирался в кабину, запускал основные двигатели РД-9Б, выводил их на максимальный режим, включал форсаж и нажимал кнопку старта порохового ускорителя. Вектор его тяги для снижения возникающего момента отклонялся вниз так чтобы он проходил через центр масс 5* . Благодаря резкому увеличению тяги срезались тарированные болты, и самолет разгонялся, при этом величина перегрузки достигала 4,5д.

Застопоренные на старте рули высоты и направления через три секунды после схода с направляющих разблокировались и к моменту конца работы ускорителя истребитель уже имел скорость, превышавшую минимальную эволютивную, которая продолжала быстро увеличиваться. Небольшой крен летчик парировал, затем управлял самолетом как обычно, и через некоторое время производил обычную посадку на аэродром.

Из-за ограничений по физиологическим параметрам и повышенных требований к безопасности от старта с «нулевых» направляющих отказались. Катапультное устройство пришлось выполнить с достаточно длинным и громоздким, что в определенной степени снижало мобильность комплекса в целом.

Осенью 1956 г. комплекс подготовили к пускам. Прежде чем начать пилотируемые полеты, его с испытали в беспилотном варианте. По свидетельству очевидцев, присутствовавших на первом пуске, впечатления превзошли все ожидания. Грохот порохового ускорителя слился с ревом маршевых двигателей, из-под фюзеляжа СМ-30 вырвался факел пламени в несколько раз длиннее самолета, который через 2,5 секунды угас, словно втянувшись в истребитель, спустя мгновение к земле полетел отработанный ускоритель. Но самым неожиданным было то, что катапультное устройство после старта ремонту не подлежало: под воздействием мощной раскаленной реактивной струи направляющие рельсы деформировались, а поперечные рамы были выбиты. Катапульту пришлось доработать, оснастив ее экранирующим желобом.

К апрелю 1957 г., когда установка снова была готова к пускам, ведущим летчиком-испытателем по теме назначили Г.М.Шиянова, который прошел специальный комплекс наземных тренировок. Во время одной из них (из-за ошибки пиротехника) он кратковременно испытал перегрузку 15д вместо 5д. Таким образом было экспериментально подтверждено, что человек в состоянии переносить значительные перегрузки при старте с установкой ПУ-30.

5* Подобная система старта использовалась и для крылатых ракет, в том числе и для КР «Сопка», разработанной в ОКБ-155.

СМ-30 пилотируемый летчиком-испытателем Г.М.Шияновым стартует с пусковой установки ПУ-30. Под задней частью перехватчика хорошо виден твердотопливный ускоритель ПРД-22, лето 1957 г.

10 апреля произвели попытку пуска, но из-за отказа ускорителя самолет остался на установке. 13 апреля первый пилотируемый пуск все же состоялся. Когда самолет уже был в воздухе, реактивная струя, попав под желоб, приподняла катапульту. О величине стартового импульса наглядное представление дает рассказ ведущего инженера по госиспытаниям «тридцатки» в ГК НИИ ВВС Н.Н.Борисова: «После прекращения испытаний на одной из стартовых позиций команда аэродромного обслуживания решила воспользоваться вырытой ямой и сбросила в нее оставшуюся от строительства глыбу застывшего бетона. Однако вскоре нам пришлось вернуться на старую позицию. Вынуть же бетонный монолит оказалось труднее, чем сбросить его туда. Тогда мы решили оставить все на месте. Каково же было наше удивление, когда после взлета самолета, глыба объемом около одного кубометра оказалась выброшенной газовыми струями из ямы».

Заводские испытания проводились совместно с ЛИИ. Первоначально Шия- нов выполнил пять стартов. Шестой взлет с пусковой установки произвел С.Н.Анохин. Было выполнено несколько пусков с различной заправкой (полной и неполной) горючим. 3 июня (по другим данным – 3 июля) 1957 г. Анохин произвел седьмой старт с полной полезной нагрузкой, состоявшей из двух стандартных подвесных топливных-баков по 760 л и двух блоков НУРС, который прошел успешно. В процессе испытаний на самолете произвели доработки, связанные с установкой ПРД-22 и значительными продольными перегрузками, возникавшими на старте при его работе. Исследовались также возможности по сокращению длины пробега при помощи специального конусного парашюта, который выпускался в воздухе. После восьмого старта, выполненного Шияновым, систему вместе с первым опытным самолетом СМ-30/1 перебазировали на аэродром ГК НИИ ВВС для проведения госиспытаний.

Всего подготовили два самолета СМ- 30 и несколько пусковых установок. Результаты испытаний «единички» позволили внести небольшие изменения во вторую опытную машину (СМ-30/2). В частности, разработчики отказались от установки стопоров на элероны, дополнительно усилили шпангоут №30, изменили угол блокировки руля высоты и ввели систему принудительного вывода двигателей на максимальный режим при старте.

В ГК НИИ ВВС катапультный старт опробовали ведущие летчики-испытатели B.Г.Иванов (из авиации ПВО, шесть стартов) и М.С.Твеленев, а также летчики облета Л.М.Кувшинов, В.С.Котлов, Н.П.Трусов. А.С.Благовещенский, C.А.Микоян и Г.Т.Береговой (у всех, кроме Иванова, – по одному старту). Больше всех выполнил взлетов с ПУ-30 на заводских испытаниях и в ГК НИИ ВВС Шиянов (11 стартов), за что ему впоследствии присвоили звание Героя Советского Союза. Анохин в общей сложности взлетал с катапульты семь раз. Испытания позволили конкретно определить стартовые перегрузки, которые испытывал летчик, которые не превышали 5д. В Акте Государственных испытаний было записано:

«1. Взлет СМ-30 несложен и доступен летчикам, освоившим попеты на МиГ-19.

2. При взлете с расстопоренными рулями пилот чувствует себя увереннее, так как при необходимости он может в любой момент вмешаться в управление. Систему стопорения органов управления устанавливать нецелесообразно.

3. Для определения возможностей боевого применения такой установки целесообразно выпустить малую серию.

4. Необходимо отработать надежную систему безаэродромной посадки.»

Ведущий инженер Н.Н.Борисов вспоминал: «На самолете была одна особенность – управление в процессе взлета в течение четырех секунд, пока действовала шестикратная перегрузка, фиксировалось, а на приборной доске появилась скоба, за которую держался в это время летчик. После первого же полета В.Г.Иванов потребовал снять блокировку. За период государственных испытаний не было ни одного случая отказа системы, но дальше испытательных полетов дело не пошло».

После взлета и сброса ускорителя, характеристики СМ-30 ничем не отличались от стандартного МиГ-19. Например, максимальная скорость составляла 1450 км/ч, практический потолок – 17.500 м, время набора высоты в 10.000 м – 1,1 мин, дальность (с двумя ПТБ объемом по 760 л) – 2200 км. Испытания в целом завершились с положительной оценкой 6* и рекомендацией постройки малой серии, при условии разработки системы укороченного пробега 7* .

Эта задача была не менее сложной. Заданием определялась, что максимальная длина посадочной площадки не более 400 м. От использование тормозного парашюта на истребителе отказались почти сразу, поскольку это устройство не обеспечивало быстрого замедления. Не решил проблемы и протянутый поперек ВПП капроновый фал с гирляндами парашютов на его концах. Садящийся истребитель цеплял фал передней стойкой шасси, парашюты надувались и тормозили машину. Хотя нужную длину пробега удалось получить, однако вся система оказалась крайне неудобной в эксплуатации. Поэтому возникла идея использования аэрофинишера, а самолет оснастили посадочным гаком, управляемым из кабины. Через взлетно-посадочную полосу натягивался стальной трос, который был соединялся с гидравлическими тормозами системой лебедок. Для испытаний гаком оборудовали МиГ-19СВ. Установка позволяла останавливать самолет в 120 м от точки сцепления гака с тросом, при этом отрицательная перегрузка равнялась 2д. Серию таких экспериментов провел летчик-испытатель ОКБ-155 К.К.Коккинаки, но несмотря на достигнутый успех, эту доводку посадочной системы завершить не успели, т.к. решением правительства все работы по комплексу были прекращены.

Одной из причин отказа от принятия на вооружение системы безаэродромного старта было то, что для посадки все же требовался аэродром, а доставлять громоздкие пусковые установки и самолеты в условиях дальневосточного бездорожья (и тем более, Севера!) было и вовсе немыслимо. Велики были и габариты системы, особенно ее высота, не позволявшая осуществлять транспортировку в тоннелях и через железнодорожные переезды. Кроме того, на вооружение стали поступать зенитно-ракетные комплексы, и руководство страны потеряло интерес к СМ-30 8*.

Вероятно в числе причин вызвавших в конечном счете отказ от катапультного старта были и успехи достигнутые в области отработки системы дозаправки перехватчиков топливом в воздухе. Ра боты в этом направлении начались уже во второй половине 40-х гг. и продвигались достаточно успешно, не последняя роль в них принадлежала и МиГ-19, поскольку он изначально проектировался в качестве истребителя сопровождения и обладал значительной дальностью полета. Вместе с тем для выполнения ряда задач она была недостаточной и в мае 1954 г. (еще до начала серийного производства истребителя) вышло Постановление СМ СССР согласно которому ОКБ- 155 должно было спроектировать, построить и предъявить на испытания самолет МиГ-19 с системой дозаправки топливом в воздухе, а ОКБ-156 А.Н.Туполева – подготовить для испытаний заправщик Ту- 16.

Оба конструкторских бюро уже имели определенный опыт работы над данной проблемой. Конкретно для Ту-16 они были начаты примерно на полгода раньше – осенью 1953-го, когда в ОКБ-156 началось рассмотрение мероприятий по созданию и отработке системы крыльевой заправки для данного типа машины. Уже 17 сентября вышел приказ МАП №44, в котором ставились конкретные задачи по созданию системы заправки топливом в полете на базе нового бомбардировщика, а 26 мая 1954 г. вышло Постановление СМ СССР №1013-438сс, а за ним новый приказ МАП №354 от 3 июня, согласно которым определялся срок предъявления крыльевой системы дозаправки на Государственные испытания (IV квартал 1954 г.). Предполагалось, что танкеры будут передавать топливо как бомбардировщикам, так и эскортирующим их истребителям.

В процессе подготовки МиГ-19 к испытаниям в середине 1955 г. на серийном самолете (зав. №59213415, красный бортовой №415) демонтировали вооружение и установили систему приема топлива в полете. Ведущим инженером по теме назначили: от ОКБ-155 – А.Комиссарова, а летчиком-испытателем от ЛИИ – И.Шелеста. В виду того, что контактный узел Ту-16 располагался на правом крыле, соответствующее устройство топливоприемника на опытном истребителе разместили на законцовке левой консоли. В связи с увеличением продолжительности полета запас кислорода на борту опытного истребителя увеличили до 18 л. Оборудование, установленное на танкере для дозаправки бомбардировщика Ту-16, осталось без изменений за исключением диаметра шланга, уменьшенного до 50 мм.

Осенью 1955 г. начался первый этап летных исследований. Летчик-испытатель ОКБ В.А.Нефедов провел серию испытательных полетов доработанной машины, названной изделием СМ-10. Дозаправка производилась следующим образом. Заправщик выпускал шланг на тросе с правого крыла, а с опытного СМ-10 выпускался захват, затем самолет подходил к шлангу и накладывал левую консоль на шланг так, чтобы шланг попал между подвесным баком и захватом. Затем истребитель уходил вправо, а шланг скользил по крылу и попадал в захват, а оператор заправщика подтягивал шланг так, чтобы он своим задним наконечником упирался в плоскость захвата истребителя. После «нажатия» на концевики происходило автоматическое срабатывание приемного узла СМ-10 для соединения с шлангом танкера и пилот «десятки» становился «в строй» заправки. Ослабление шланга осуществлялось подходом истребителя ближе к заправщику, в результате чего шланг провисал назад по потоку и поворачивал приемный узел на крыле СМ-10. Развернувшись на 180' (у крыла СМ-10), шланг автоматически, через систему сигнализации, «сообщал» заправщику о своей готовности, начать подачу топлива. После перекачки необходимого количества керосина в кабине истребителя загоралась лампочка; летчик отключал подачу топлива, и заправщик, после рассоединения шланга, отделялся.

6* После их завершения, комплекс было решено представить министру обороны Г.К.Жукову, а также высшему генералитету. И, как часто бывает при ответственных показах, первая попытка взлета не удалась. Однако через несколько минут старт состоялся. Он произвел сильнейшее впечатление на руководство. Пилотировал машину Г.М.Шиянов.

7* По неуточненным данным в общей сложности было построено пять самолетов и шесть пусковых установок.

8* В процессе испытаний системы СМ-30 в ОКБ- 155 разрабатывался также вариант бескатапультного старта истребителя с ограниченных взлетных полос. Этот вариант рассматривался как наиболее вероятный для принятия на вооружение. Уже в процессе испытаний в ГК НИИ ВВС стало ясно, что несмотря на положительные результаты, система сложна, требует аэродромов посадки и потому в катапультном варианте – нецелесообразна. Поэтому для предполагавшегося к постройке первого серийного самолета СМ-30/3, спроектировали установку из двух пороховых ускорителей ПРД-23, которые предназначались для значительного сокращения взлетной дистанции. Они располагались под фюзеляжем таким образом, чтобы ось действия их тяги проходила через центр тяжести истребителя. Это позволяло устранить вляиние их тяги на устойчивость машины при взлете. После набора скорости ускорители можно было сбросить, однако и этот вариант развития не получил.

Летные испытания СМ-10 по отработке дозаправки методом «с крыла на крыло» от танкера Ту-16 (вверху). Исследования по наиболее оптимальному расположению топливоприемной штанги с использованием серийного МиГ-19

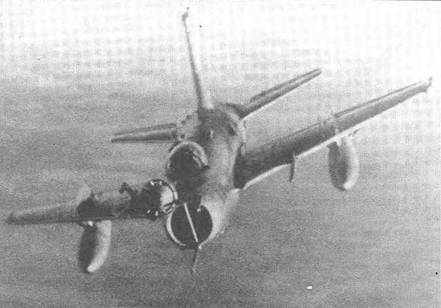

СМ-10 – участник испытаний по дозаправки топливом в полете, производившихся в 1956-1957 гг.

СМ-2/А (зав. №59210420) в ходе испытаний по отработке неуправляемого реактивного вооружения оснащался блоками с 70-мм НУРСами АРС-70 и 85-мм снарядами ТРС-85. Во всех случаях пушечное вооружение полностью сохрашмось.

Производительность насосов танкера позволяла передавать около 1000 л топлива в минуту, заполняя за три минуты баки истребителя «по самые горловины». Заправка проводилась при скорости 450-500 км/ч (по прибору) на высоте 9000-10.000 м. Оператор на танкере мог в любой момент прекратить процесс заправки. Дозаправку можно было производить несколько раз в течение одного полета как днем, так и ночью (при отсутствии облачности) с подсветом бортового прожектора.

Трудности в таких экспериментах вызывал турбулентный поток, сходивший с законцовки крыла Ту-16, требовавший от пилота истребителя в процессе заправки достаточно ювелирной работы. С целью упрощения этой процедуры, после завершения заводских испытаний, в 1956 г. СМ-10 предали в ЛИИ, где планировалось провести второй этап исследований. Для чего выпускной топливозаправочный шланг танкера доработали.

Повторные заводские испытания, в ходе которых летчик В.Н.Пронякин выполнил ряд полетов), закончились с положительным результатом. С одной дозаправкой время полета СМ-10 увеличилось до шести часов. Процесс заправки был полностью автоматизирован. Выход опытного истребителя на танкер Ту-16 производился с помощью станции «Узел».

Вместе с тем в акте по результатам испытаний отмечалось неудачное месторасположения топливоприемной штанги на МиГ-19, что серьезно осложнило бы освоение этого процесса в строевых частях.

К этому времени ОКБ-918 завершило разработку системы дозаправки топливом в воздухе для стратегического бомбардировщика М-4. В бомбоотсеке танкера должен был устанавливаться комплексный агрегат заправки (КАЗ), состоявший из барабана с накрученным на него топливным шлангом, на конце которого имелся конус. Для отработки КАЗ в 1957 г. в ЛИИ использовались летающая лаборатория на базе самолета Ил-28, имитирующая танкер, и специально доработанный истребитель МиГ-19 с макетами топливоприемников.

Исследовались условия контактирования самолета по схеме «конус» при различном расположении макетов топливо- приемных штанг. Штанги устанавливались на крыле (на расстоянии 1000 мм и 1850 мм от борта фюзеляжа, а также у фюзеляжа на уровне фонаря) и в носовой части фюзеляжа. Контактирование проводилось с конусом диаметром 640 мм, выпускавшимся на тросе из самолета Ил- 28. Полеты проводились на высоте 7000 м и приборных скоростях 450-470 км/ч. В них участвовали летчики-испытатели С.Ф.Машковский и П.И.Казьмин. Ведущим инженером был Н.Н.Курмяцкий.

Для испытаний был взят серийный самолет МиГ-19 №59210110 (красный бортовой номер «10»), который дооборудовали четырьмя макетами штанги. Первый представлял собой Z-образную трубу с двумя коленами под углом 90°. Нижнее колено устанавливалось на точках крепления пушки, а приемная головка – на уровне фонаря. Штанга крепилась на расстоянии 1400 мм от воздухозаборника и 550 мм от борта. Вынос вперед относительно крыла составлял 750 мм. Второй (смещеный относительно плоскости симметрии на 250 мм) размещался в носовой части фюзеляжа. Вынос вперед по отношению к передней кромке воздухозаборника составлял 800 мм. Третий и четвертый располагались на левой плоскости крыла на расстояниях 1800 мм и 2615 мм от оси самолета (соответственно 1050 мм и 1850 мм от борта). Вынос макета штанги №3 относительно передней кромки крыла составлял 2000 мм, а расстояние от приемной головки до воздухозаборника – 1800 мм. Для макета №4 эти величины составляли соответственно 1000 мм и 4000 мм.

Ввиду отсутствия специально оборудованного самолета-заправщика, снабженного шлангом (единственный, переоборудованный в танкер Ту-16 принимал участие в других испытаниях), конус в экпериментах выпускался на тросе из бомболюка самолета Ил-28, в котором была установлена экспериментальная тросовая лебедка для выпуска и уборки конуса. Конус выпускался на тросе диаметром 5 мм на длину 42 мот кормы самолета. Принижение составляло 10 м относительно оси истребителя. При испытаниях использовались следующие макеты конусов:

– конус без стабилизирующего устройства диаметром 640 мм (с углом раствора 60') и весом 36 кг; он использовался в первых четырех полетах;

– конус со стабилизирующим устройством (диаметр которого – 640 мм и ширина 100 мм), установленным на расстоянии 60 мм от основания конуса.

Макеты конусов имели замки для фиксации головок приемных штанг в положении «контактирование».

Исследования проводились по следующей методике. Для увеличения продолжительности рабочего режима полеты как правило выполнялись с подвесными баками. Подходы осуществлялись из исходной позиции с дистанции от конуса 10-20 м в основном снизу вверх со скольжением и без скольжения. Относительная скорость подхода в полетах варьировалась от 0,3 до 12 м/сек (1-30 км/ч по прибору). При контактировании с конусом штанга фиксировалась на замке в течение 3-5 секунд, после чего самолет МиГ-19, уменьшая скорость, осуществлял расцепку. Замок конуса для безопасности расконтактирования был отрегулирован на усилие 60-80 кг.

В первых трех полетах производились попытки контактирования каждой приемной штангой. В последующих полетах контактирование производилось только одной штангой. Всего было произведено 10 полетов. На имитацию дозаправки летали летчики-испытатели 1- го класса С.Ф.Машковский, П.И.Казьмин и С.Н.Анохин, уже имевшие определенный опыт работы по дозаправке самолетов МиГ-15бис от танкера Ту-4.

СМ-21 (он же СМ-2/В) с двумя 212-мм неуправляемыми реактивными снарядами АРС-212М подвешенными иа подкрыльевые АПУ-5.

Проведенные исследования показали, что на процесс контактирования в основном влияет поведение конуса, вызванное в свою очередь влиянием искривленного воздушного потока перед истребителем. Установка приемной штанги в носовой части фюзеляжа обеспечивала сравнительно легкое и безопасное контактирование при относительной скорости подхода к конусу 0,3- 0,5 м/сек. Контактирование другими штангами при относительной скорости подхода менее 2 м/сек являлось трудным и случайным. Конус в этом случае отходил в сторону на 2-3 м. При выполнении подхода к конусу с относительной скоростью 7-12 м/сек и скольжением контактирование становилось возможным, но требовало более высокой квалификации летчика. Результаты исследований носили предварительный характер, т.к. контактирование проводилось с конусом на тросе. При использовании конуса на шланге условия контактирования могли изменяться.

По результатам испытаний отзыв летчика 1 -го класса инженера П.И.Казьмина был следующим:

«Сконтактироваться штангами на крыле трудно и практически мало возможно из-за большой ассиметрии и значительной стреловидности крыла. Приходится смотреть в сторону и назад, что трудно и небезопасно.

Условия по контактированию носовой штангой на МиГ-15 и МиГ-19 не одинаковые по трудности. На МиГ-15 после 2- 3 тренировок удавалось контактировать- ся с первой попытки при относительной скорости 4-6 км/ч.

На МиГ-19 уход в сторону конуса более значителен и относительная скорость 6-8 км/ч (1,5-2 м/сек).

Двигатель МиГ-15 менее капризен.

При промахе конус может попасть в воздухозаборник, и в компрессор могут попасть осколки.

Такой случай был.

Большее запаздывание на отклонение руля высоты, чем у МиГ-15. Самолет не ходит за ручкой, как МиГ-15. При контактировании боковой штангой конус отходит в сторону из-за воздушной подушки.»

Но несмотря на в общем положительные результаты, систему дозаправки на МиГ-19, как впрочем и на целом ряде более поздних машин все же не внедрили. Одна из причин этого заключалась в том, что к концу 1956 г. акцент в работах по этому направлению, сместился в сторону дальней авиации. О том, что стратегическим бомбардировщикам и ракетоносцам в случае возникновении «большой войны» придется пробиваться к целям без истребительного сопровождения, «в верхах», видимо, даже не задумывались. Это, в конечном счете, и определило решение о прекращении дальнейших работ по установке системы дозаправки на МиГ-19.

В процессе производства истребителя МиГ-19 на его базе был создан ряд модификаций и опытных самолетов, а также самолетов-лабораторий, позволивших улучшить его конструкцию, усовершенствовать оборудование и вооружение. Причем, работы по совершенствованию истребителя продолжались даже после принятия на вооружение более совершенного МиГ-21.

В частности проведенное руководством страны и командованием вооруженных сил во второй половине 50-х гг. «увольнение в отставку по состоянию здоровья» штурмовой авиации (подробнее см. AM №4/98 А.Медведь «Фронтовая ударная авиация на пороге ракетной эпохи») отнюдь не сняло проблемы оказания сухопутным войскам непосредственной поддержки на поле боя. Разрабатывавшиеся на замену легендарным «горбатым» проекты истребителей-бомбардировщиков вязли во множестве проблем и потому часть задач, которые в годы Великой Отечественно войны решали Ил-2/Ил-10 возложили на истребители МиГ-15 и МиГ-17. Не избежал этого поветрия и МиГ-19, имевший мощнейшую батарею из трех 30-мм автоматических .пушек НР-30, обладавших суммарным весом секундного залпа 18 кг.

Однако для поражения наземных целей (в первую очередь танков, бронемашин) этого было мало. И потому в комплект вооружения практически всех модификаций фронтового истребителя МиГ-19 входили бомбодержатели, а также 100- и 250-кг фугасные бомбы. Но при бомбометании на малой высоте самолет неизбежно входил в зону войсковой ПВО «вероятного противника», располагавшей к этому времени различными ЗСУ калибром 12,7-40 мм, способных эффективно поражать воздушные цели на высотах до 2500 м и дальности 3500- 4000 м. Сократить время пребывания в опасной зоне, и минимизировать вероятность поражения атакующих самолетов должны были неуправляемые реактивные снаряды (НУРСы).

Уже в 1955 г. для работы по этой тематике Горьковским заводом были выделены несколько серийных истребителей МиГ-19. Первый из них (зав. №59210420, красный бортовой №420), обозначенный как СМ-2/А, нес от двух до четырех блоков на стандартных замках 396-LU, с пятью 70-мм НУРС АРС-70 в каждом. При подвеске четырех таких изделий, ПТБ с самолета снимались. Для ведения прицельной стрельбы реактивными снарядами или из пушек был установлен прицел АСП-5Н-В2, сопряженный с радиодальномером «Ра- даль-М». Впрочем, по опыту недавней войны (кстати, подтвержденному проведенными испытаниями) было известно, что малокалиберные реактивные снаряды имеют малую дальность пуска, а самое главное обладают малоэффективной боевой частью (БЧ). И потому в том же году к испытаниям подготовили СМ-2/Б (зав. №59210406, бортовой №406). От своего предшественника он отличался только двумя или четырьмя направляющими (в то время использовался термин реактивных орудий – Прим. авт.) для 190-мм НУРСов ТРС-190. При подвески четырех изделий, как и в случае с СМ-2/А использовать ПТБ было невозможно.

В 1956 г. СМ-2/Б доработали под подвеску двух НУРСов АРС-212М калибра 212 мм на авиационных пусковых устройствах АПУ-5, крепившихся к замкам 369-Ш. При этом ПТБ решили сохранить. Обозначенный как СМ-2/В он также принял участие в испытаниях нового оружия. Позже (в 1957 г.) подвесные баки демонтировали, а на их место поставили еще пару 212-мм ракет, одновременно, в очередной раз, сменив обозначение самолета на СМ-21. В том же году был доработан СМ-2/А, получивший четыре блока, в каждом из которых размещалось по девять 85-мм снарядов ТРС-85 и новое обозначение СМ-2/Д. Блоки размещались в тех же точках крепления под крылом. В процессе испытаний на обеих машинах сохранялось пушечное вооружение, поскольку помимо испытаний самих НУРСов, отрабатывалась и методика нанесения штурмовых ударов по различным наземным целям.

Еще одним довольно интересным вариантом МиГ-19 стал не реализованный проект оснащения истребителя спецвооружением (ядерной бомбой малого калибра), получивший обозначение СМ- 9/9. Однако габариты боеприпасов с такой начинкой в то время были еще до- вольног значительны и если поднять ее на «девятнадцатом» проблемы не составляло, то из-за повышенного лобового сопротивления нагрузки, скоростные характеристики машины падали настолько, что терялись все преимущества перед фронтовым бомбардировщиком.

Послужил МиГ-19 и для отработки авиационного ракетного оружия для дальней авиации. В частности, эта машина использовалась для отработки системы управления и наведения ракеты Х-20, которая создавалась отделом «К» ОКБ-155 для ракетоносца Ту-95К. Еще одним образцом работы над которым велись с использованием «девятнадцатых» стал комплекс К-10 «Луга-С». Однако об участии МиГ-19 в этих проектах (и ряде других) редакция планирует более подробно рассказать в книге посвященной этому истребителю.

Окончание следует

РЕАЛИИ И ПЕРСПЕКТИВЫ

полковник авиации

Владимир Владимир Бабошин

Примечания:

Первый советский сверхзвуковой

Продолжение, начало в AM 1 /99.

Уважаемые читатели!

В первой части статьи «Первый советский сверхзвуковой» АМ №1/99) по вине редакции была допущена грубая ошибка. На с.37 (вторая колонка, первый абзац) напечатано : «Основным недостатком МиГ-15 оказалась малая допустимая скорость с подвесными топливными баками (ПТБ), составлявшая на высоте 5000м всёго 77-38 км/ч а на высоте- 10.000 м – 23-47 км/ч.»

Следует читать: «Основным недостатком МиГ-15 оказалась малая разница между максимально допустимой скоростью истребителя с подвесными топливными баками (ПТБ) и крейсерскими скоростями реактивных бомбардировщиков, составлявшая на высоте 5000 м всего 17-38 км/ч, а на высоте 10.000 м – 23-47 км/ч.» Приносим свои извинения.

Согласно Постановлению СМ СССР №1483-512 от 25 марта 1952 г., в процессе работ над сверхзвуковым истребителем сопровождения СМ-2, коллектив ОКБ-155 параллельно разрабатывал вариант самолета с одним мощным двигателем ВК-7 конструкции ОКБ В.Я.Климова. Обозначенный первоначально как И- 370, а впоследствии – как И-1 (изделие «И»), он внешне имел много общего с СМ-2. Однако, в нем использовались и некоторые удачные решения апробированные на МиГ-17, например, схема размещения оружия. На выдвигаемом вниз (в наземных условиях) лафете установили одну пушку Н-37Д (справа) и две НР- 23 (слева).

Двигатель ВК-7 с центробежным компрессором должен был стать самым мощным в мире ТРД такого типа. Он специально создавался для истребителя- перехватчика И-1. При тех же размерах и весе, что и у ВК-1Ф, ВК-7 должен был иметь тягу, увеличенную более чем на 50% (на максимальном режиме – 4000 кг, а на форсаже – 5250 кг) при значительно меньшем удельном расходе топлива. Хотя общая конструктивная схема сохранялась, часть основных узлов его все же подверглась значительным изменениям. Одним из них был новый центробежный компрессор с так называемым активным рабочим колесом. Он являл собой фактически предел совершенства устройств данного типа по напорности(а это и определяет величину тяги) и производительности, а также удельного расхода топлива. Величина последней (по сравнению с ВК-1Ф) возросла на 48% при незначительном увеличении диаметра. Этому способствовало также то, что впервые на ТРД с центробежным компрессором был применен сверхзвуковой диффузор с поворотными лопатками.

В начальной стадии эскизного проектирования И-1 в общих чертах повторял схему СМ-2 (горизонтальное оперение также было расположено на вершине киля). В таком виде в конце 1952 г. ОКБ-155 предъявило проект для рассмотрения ВВС. Свое заключение по проекту военные выдали 22 января 1953 г. Но в связи с неудачами по истребителю СМ-2 и требованиями ВВС по его доработке конструкторам пришлось внести изменения и в проект изделия «И». Переделки в основном коснулись хвостовой части фюзеляжа в связи с переносом горизонтального оперения с вершины киля на фюзеляж.

Весной состоялось заседание макетной комиссии по И-370, а 18 апреля началась постройка первого опытного экземпляра. Внешне машина представляла собой гибрид СМ-2 и будущего СМ-9. И-1 полностью заимствовал от СМ-2 крыло с узлами стыковки, а также с некоторыми доработками – переднюю часть фюзеляжа. Однако, в связи с установкой одного двигателя конструкцию задней части пришлось изменить. В начальной стадии проектирования горизонтальное оперение располагалось на вершине киля, но после испытаний СМ-2 его опустили на фюзеляж.

В связи с меньшим расходом воздуха у одного двигателя ВК-7, по сравнению с двумя АМ-9Б, уменьшили площадь проходного сечения воздухозаборника удлинив внешние обводы фюзеляжа вперед. Для компенсации ухудшившейся путевой устойчивости под хвостовым оперением ввели два нижних гребня с развалом в стороны.

Катапультируемое сидение создавалось в ОКБ-155 и представляло собой дальнейшее развитие конструкций примененных на МиГ-15 и МиГ-17. При натягивании шторки на лицо пилота, фонарь сбрасывался, открывались тормозные щитки и одновременно включалась система аварийного торможения истребителя, состоявшая из трех специальных парашютов.

В августе 1952 г. «климовцы» подготовили первый ВК-7, но после начала его испытаний стало ясно, что расчетных характеристик получить не удастся и доработка силовой установки продолжалась. Между тем в 1953 г. ОКБ-155 завершило постройку первого опытного И-1, но отсутствие двигателя не позволяло начать даже пробежки. В процессе постройки в конструкцию машины вносили многие изменения, связанные с доработкой опытных СМ-2, но откровенное буксование программы вызвало недовольство в Совмине и 6 января 1954 г. вышло Постановление СМ СССР, в котором требовалось предъявить истребитель И-370 на госиспытания в сентябре того же года. Это был уже «последний звонок» игнорировать который было нельзя.

И-370 с новым крылом (угол стреловидности 57° по,линии четвертей хорд) на заводских испытаниях. Аэродром ЛИИ в Жуковском,.Август 1954 г.

Наконец, результаты стендовых испытаний ВК-7 позволили в августе установить двигатель на самолет. Испытания, однако, опять были отложены из-за возникшей необходимости очередной доработки истребителя. А в конце года решением правительства все работы по ВК-7 были вообще прекращены. Тем не менее испытания И-1, хотя и с большим опозданием, но все же начались. Первоначально установленный двигатель ВК-7 имел (поданным ОКБ-155) максимальную тягу 3525 кг и 5235 кг – на форсаже. В ходе летных испытаний самолета его заменили на более мощный ВК-7Ф, тяга которого на аналогичных режимах была соответственно 4200 кг и 6270 кг 1* . Повышения тяги добились за счет выравнивания температуры перед турбиной, увеличения подачи топлива в форсажную камеру (процент форсирования возрос с 30% до 42%) и ряда конструктивных изменений. Регулируемое от гидросистемы сопло ВК-7Ф имело два положения.

Однако несмотря на все ухищрения конструкторов максимальная скорость «единички» равная 1480 км/ч в пересчете для стандартных условий фактически соответствовала серийному МиГ-19 (1452 км/ч, М=1,334). После повышения температуры газов перед турбиной до 800°С истребитель разгонялся до 1510- 1520 км/ч. Время набора высоты 5000 м составляло 1,15 минуты, а 10.000 м – 3 минуты. Потолок достигал 17.000 м. Благодаря мощному двигателю длина разбега составляла всего 464 м. На взлете, при наборе высоты, снижении и при посадке И-1 вел себя практически так же, как и самолет МиГ-19. Скоростные характеристики машин были примерно одинаковые, а по скороподъемности СМ-9 даже превосходил И-1.

В качестве попытки увеличения максимальной скорости самолета И-1 (И- 370) на него установили новое крыло с углом стреловидности 57' (по линии 1/4 хорды) и тем же размахом2* . Но это не дало ощутимого результата и доводка И-1 была прекращена.

Одновременно с разработкой фронтового истребителя и однодвигательного перехватчика для ПВО, ОКБ-155 вело проектирование всепогодного перехватчика. Эта задача была сформулирована в Постановлении СМ СССР №2181- 387 от 15 августа 1953 г. и приказе МАП N°638 от 26 августа того же года. Самолет требовалось предъявить на госиспытания уже в июле 1954-го.

Разработку эскизного проекта завершили в декабре 1953 г. По сравнению с фронтовым истребителем СМ-9 перехватчик имел много отличий. Изменились воздушные каналы двигателей (по контурам и по площади поперечного сечения). На каждой консоли крыла установили по одному приемнику воздушного давления; аэронавигационные приборы подключили к правому ПВД, остальные – к левому; носовой ПВД сняли. Вследствие изменения обводов носовой части фюзеляжа расширили кабину летчика и перекомпоновали приборные панели.

Вместо радиодальномера СРД-1М «Конус» установили РЛС РП-1 «Изумруд- 1», сопряженную с оптическим прицелом АСП-5НМ, запросчик и ответчик «Узел», а также станцию оповещения о радиолокационном облучении «Сирена- 2». Установка РЛС в носовом отсеке вызвала изменения в конструкции передней части фюзеляжа (до шпангоута N99), которую пришлось удлинить на 360 мм. Ввели общую антенну на фюзеляже для УКВ-радиостанции РСИУ-ЗМ и радиокомпаса АРК-5 и объединенный указатель в кабине для гирокомпаса ДГМК-5 и радиокомпаса АРК-5.

Сняли носовую пушку, оставив две НР-23 в корневых частях крыла, а патронные ленты разместили в рукавах в носках крыла (по 120 снарядов на ствол). Под каждой консолью на двух пилонах могли подвешиваться два блока неуправляемых ракет РО-57-8 (ОРО-57К) с восемью снарядами АРС-57 или две бомбы ФАБ- 250, а в случае необходимости – два подвесных бака по 760 л; смонтировали прицел АП-57.

Установили катапультное кресло со шторкой, регулируемой по высоте (три положения с общим ходом 120 мм). Спинку кресла защитили 16-мм броне- плитой, располагавшейся позади направляющих рельс катапультного сиденья; они также были защищены (как и головка пиромеханизма) от осколков и снарядов. Перед кабиной появилась 10мм бронеплита, а для защиты головы пилота 16-мм бронезаголовник.

Тяги от ручки управления самолета вывели под пол кабины. Улучшили обдув цилиндров управления створками регулируемого сопла двигателей за счет изменения патрубков обдува и увеличили до 14 л запас кислорода для летчика (семь шаровых баллонов емкостью по 2 л каждый питали кислородный прибор КП-18).

Станция РП-1 «Изумруд-1» оснащалась двумя сканирующими антеннами. Одна располагалась под полукруглым обтекателем в центре воздухозаборника, а другая – в его верхней «губе». Принцип действия радилокационного прицела «Изумруд» заключался в облучении заданной зоны пространства узким лучом, приеме и индикации на экране индикатора эхо-сигналов всех целей, находившихся в этой зоне, и переходе к сопровождению выбранного пилотом объекта. Дальность обнаружения цели с эффективной площадью рассеяния 16 мг составляла 12 км, а сопровождения – всего лишь 2 км.

Постройку первого опытного перехватчика, оснащенного двумя двигателями АМ-9Б (РД-9Б) с форсажной тягой по 3250 кг и получившего шифр изделия СМ-7 (или СМ-7/1), закончили в июле 1954 г. Опытный перехватчик поступил на заводские испытания практически одновременно с самолетом СМ-9/1. Первый вылет на нем выполнил 28 августа 1954 г. летчик-испытатель В.А.Нефедов. Испытания завершились 15 декабря. За это время было выполнено 43 полета с общим налетом 25 часов 36 минут Затем машину передали в ГК НИИ ВВС для проведения Государственных испытаний (двигатели АМ-9Б также проходили цикл испытаний на этой машине), которые закончились 15 октября 1956 г.

К этому времени уже было принято решение об установке на самолетах типа МиГ-19 пушек калибра 30 мм, поэтому вооружение СМ-7/1 на госиспытаниях состояло из двух пушек НР-30 с боезапасом по 120 снарядов на каждую (в дополнение могли подвешиваться два блока по восемь снарядов АРС-57). Оборудование от заявленного в эскизном проекте не отличалось за исключением установки аккумулятора типа 12САМ-28. Два подвесных бака емкостью по 760 л заполнялись горючим не полностью (по 400 л каждый) из-за ограниченной грузоподъемности колес шасси 3* .

По аналогии с СМ-9/2 и СМ-9/3 в концу 1954 г. были построены второй и третий прототипы перехватчика (СМ-7/2 и СМ-7/3) с таким же оборудованием, как на СМ-7/1. Поскольку проектирование и испытание фронтового истребителя и перехватчика велись параллельно, то все недостатки СМ-9/1 повторились на СМ-7/1, и последующие прототипы подверглись одинаковым доработкам.

Самолеты прошли короткий цикл заводских испытаний, и в январе 1955 г. СМ-7/3 был также предъявлен на Государственные испытания. Летчик-испытатель А,Г.Солодовников выполнивший на опытных перехватчиках 71 полет, вспоминал;

1* По данным ОКБ В.Я.Климова тяга этого двигателя составляла соответственно 4400 кг и 6250 кг.

2* Опытный истребитель с новым крылом получил обозначение И-2.

3* Типоразмер переднего колеса КТ-38 – 500x180А, а основных колес КТ-37 – 660x200В.

СМ-7/1 на госиспытаниях в НИИ ВВС. На самолете в крыле уже установлены 30 мм пушки НР-30. лето 1956 г.

СМ-7/1 на заводских испытаниях. Хорошо виден обтекатель РЛС РП-1 «Изумруд-1», декабрь 1954 г.

«СМ-7, как и другие самолеты, имел целый букет недостатков. Летные испытания продвигались медленно, часто прерывались для доработок. В конце марта 1955 г. в первом же приемочном полете, при наборе высоты с форсажем, на высоте около 10.000 метров "потух" один из двигателей, через 2-3 секунды-другой. Двигатель удалось запустить лишь на высоте чуть больше 6000 метров. На одном двигателе самолет идет уверенно, даже с набором высоты. При подходе к аэродрому запустился и второй.

В одном из полетов, уже в Чкаловской, "высосало" тормозной парашют и заклинило реактивное сопло. Один из существенных недостатков в работе двигателей – "зависание оборотов". Выглядело это так: при переводе РУДа вперед или назад, что было ранее, обороты одного из двигателей останавливались, как бы зависали в промежуточном положении. Подобный эффект при полетах на больших высотах особой опасности не представляет и при очень плавном перемещении РУДа их можно вывести из этого положения. Но если зависание оборотов возникнет на взлете – недалеко до беды».

Кроме основной системы управления стабилизатором, на самолете имелась и аварийная – электрическая. Долгое время на нее не обращали внимания, но в одном из полетов летчика-испытателя Г.Т.Берегового ручку управления заклинило. Пилот воспользовался аварийной системой. А.Г.Солодовников так вспоминал об этом случае:

«В ответ на доклад летчика руководитель полетов приказал выйти в безопасный район и покинуть самолет с парашютом, благо аварийная система для этого и предназначена. Тогда летчик передал:

– Запас топлива на тридцать пять – сорок минут полета. Попробую зайти на посадку с аварийной системой.

Минут через двадцать он доложил, что, манипулируя переключателем аварийного управления, можно довести самолет до высоты пяти-шести метров над посадочной полосой, и попросил обеспечить посадку.

Самолет снижался по очень пологой траектории. Высота двадцать метров. Это самый ответственный момент: малейшая ошибка в технике пилотирования, и машина или взмоет, или врежется в землю. Высота меньше 10 м, посадочная полоса под самолетом. Он, плавно снижаясь, начал медленно поднимать нос. Но колеса уже коснулись бетона, и машина спокойно побежала по полосе.

Эту посадку летчик выполнил только благодаря исключительной выдержке и безукоризненной технике пилотирования. Ошибки при выполнении посадки были недопустимы, так как червячная передача аварийной системы вращалась довольно медленно.»

В Государственных испытаниях опытных прехватчиков, кроме А.Г.Солодовни- кова и Г.Т.Берегового, принимали участие также летчики ГК НИИ ВВС В.Г.Иванов, Н.П.Захаров и С.А.Микоян. После их завершения самолет был рекомендован к запуску в серийное производство и принятию на вооружение.

Под обозначением МиГ-19П (изделие «62») перехватчик СМ-7 в 1955 г. был запущен в серийное производство на заводе №21 в Горьком. Серийные машины отличались от опытных заостренной формой обтекателя антенны АР-18-16. На самолетах поздних серий взамен РЛС РП-1 «Изумруд-1» ставилась более совершенная станция РП-5 «Изумруд-2», которая имела угол обзора по азимуту 60°, по углу места +26°/-'4° и дальность – 12 км. На перехватчиках, оснащенных РП-5, в кабине появился экран с тубусом. Помимо вооружения и спецоборудования, от МиГ-19С самолет отличался отсутствием триммера на руле направления (на самолетах последних серий триммер устанавливался), и меньшим количеством воздухозаборников хвостового отсека фюзеляжа. В кабине появился довольно громоздкий тубус экрана РЛС, что в сочетании с удлиненной носовой частью фюзеляжа ухудшило обзор.

Первые серийные машины выпускались с двумя пушками НР-23, но вместо них вскоре стали устанавливать более мощные НР-30. Запас кислорода на МиГ-19П составлял 10 л (в пяти шаровых баллонах по 2 л).

В 1955 г. на истребитель-перехватчик МиГ-19П была установлена аппаратура «Горизонт-1», предназначавшаяся для управления самолетом при наведении на цель и для передачи с перехватчика на командный пункт кодированных сигналов скорости, курса, высоты и специальных команд через связную радиостанцию. В качестве связной радиостанции использовалась доработанная для совместной работы с аппаратурой «Горизонт-1» станция РСИУ-ЗМГ «Клен». С указанным оборудованием перехватчик иногда обозначался как МиГ-19ПГ Перехватчик получил в НАТО кодовое обозначение «Farmer-В».

СМ-12/2 на заводских испыташшх, январь-февраль 1957 г.

Хорошо видна доработанная носовая часть фюзеляжа, получавшая новый удлиненный и сужающийся к носу воздухозаборник с острой передней кромкой и двухпозиционным центральным конусом, а также двигатели РД-9БФ, оснащенные системой впрыска воды.

Истребители МиГ-19ПГ выпускались в начальной стадии серийного производства и эксплуатировались в частях авиации ПВО наряду с самолетами МиГ- 19П, которые поставлялись в авиаполки ВВС, ПВО и морской авиации. Со временем систему наведения на цель изменили, при этом аппаратура «Горизонт-1» и радиостанция РСИУ-ЗМГ на серийных перехватчиках уже не ставились (последнюю заменили на РСИУ-4В).

Кроме Советского Союза МиГ-19П были приняты на вооружение ВВС и авиации ПВО еще четырех стран Варшавского договора. Самолет значительно усилил боевой потенциал сил ПВО, но по сравнению с фронтовым истребителем у него появился целый ряд новых дефектов и прежде всего – многочисленные отказы РЛС. Перемещение основного ПВД на крыло также стало причиной нескольких происшествий, в том числе ожогов рук (штанга ПВД имела электрообогрев).

Как уже упоминалось ранее, в середине 50-х гг. военные несколько потеряли интерес к «девятнадцатому». В 1956 г. главкомат ВВС снизил общий заказ промышленности не только на фронтовой истребитель МиГ-19С, но и на перехватчик МиГ-19П (было заказано всего 200 перехватчиков). И тому были вполне определенные причины. Фактически по летным данным перехватчик даже несколько уступал фронтовому истребителю. Максимальная скорость составляла 1432 км/час, практический потолок – 17.250 м, высоту 10.000 м машина набирала за 1,2 мин, дальность полета с подвесными баками не превышала 1520 км.

Ситуацию с только недавно принятым на вооружение истребителем вполне отчетливо понимали и в Правительстве и в ОКБ. Уже 6 сентября 1956 г. был издан приказ МАП №481, согласно которому коллективу ОКБ-155 поручалось улучшить летно-тактические данные самолетов МиГ-19С и МиГ-19П.

Микояновцы со своей стороны искали пути повышения характеристик машины. Одним из них была оптимизация конструкции и аэродинамических свойств воздухозаборника. Как известно, чем меньше потери полного давления воздуха, поступающего в двигатель, тем выше тяга, а значит и выше характеристики. При скорости полета, соответствующей числу М=1,5, потеря тяги силовой установки с дозвуковым воздухозаборником достигают 15%, а на МиГ-19 именно такие воздухозаборники (со скругленной обечайкой, создававшей подсасывающую силу при дозвуковых скоростях) и были смонтированы. В результате при выходе на сверхзвук происходил неоправданный рост лобового сопротивления.

Недостатки дозвуковых «носов» первыми осознали американцы, применившие на своем F-100 «Супер Сейбре» воздухозаборник с острой передней кромкой. В сочетании с высокими аэродинамическими характеристиками планера и даже, скажем прямо, невысокой тяговооруженностью у земли (равной 0,495), это позволило получить максимальную скорость 1390 км/ч. На этом фоне МиГ- 19С со значительно более высокой тяговооруженностью (0,86) развивал всего лишь 1452 км/ч на высоте 10.000 м.

Поэтому в ОКБ-155 приняли решение исследовать возможность использования уже отработанного на опытных самолетах Е-2А и Е-5 воздухозаборника с острой передней кромкой на истребителях типа МиГ-19. Это позволяло уменьшить газодинамические потери на входе. К началу 1957 г. проработка будущего СМ-12 близилась к завершению. Помимо новой удлиненной носовой части фюзеляжа с прямыми внешними обводами и новым носовым коком с центральным телом в виде подвижного конуса. Его ход составлял 250 мм, а в убранном положении он выступал из воздухозаборника всего лишь на 200 мм. Подвергся изменению и хвостовой кок, габариты и вес которого удалось заметно снизить.

В качестве силовой установки рассматривались новейшие модификации двигателя РД-9БФ-2 и РД-9БФ-2с впрыском воды внутрь воздушного канала (для увлажнения поступающего внутрь него воздуха), что давало возможность в нужный момент на короткое время резко повысить тягу.

Постройку четырех опытных экземпляров модернизированного истребителя, получившего шифр изделия СМ-12, поручили серийному заводу №21 в Горьком. В конце 1956 г. три из них были практически закончены и отличались между собой небольшими конструктивными изменениями и расположением ПВД.

В начале 1957 г. два прототипа (первый и второй) поступили на заводские испытания. По сравнению с серийным МиГ-19С в конструкцию доработанного СМ-12/1 внесли немало изменений. В частности переработали носовую часть фюзеляжа (до шпангоута №2), которая получила новый удлиненный вперед и сужающийся к носу воздухозаборник с острой передней кромкой и двухпозици- онным центральным телом в виде конуса. Под шпангоутом №1 установили бак для впрыска воды в воздушный канал. Двигатели РД-9Б заменили на РД-9БФ (первоначально планировалось установить двигатели РД-9БФ-2 с тягой по 4100 кг, под которые и дорабатывался фюзеляж, но их поступление задерживалось). Начиная от шпангоута №35 переделали хвостовой кок под новые двигатели. Заменили эжектор сопла и установили новые тепловые экраны в двигательном отсеке (внутреннюю обшивку хвостовой части и силовой набор изготовили из жаропрочной стали, а наружную обшивку кока – из сплава АК-4-1). В киле разместили бак для воды емкостью 150 л. Смонтировали новый электромеханизм АПС-4МД, позволивший увеличить более чем в четыре раза (по сравнению с МиГ-19С) скорость перекладки стабилизатора на новый угол атаки.

Сняли фюзеляжную пушку НР-30, оставив две крыльевые. Радиодальномер СРД-1М заменили на СРД-5А «База-6», антенна последнего размещалась в носовом конусе. Появилась станция «Конус», а ответчик «Хром» заменили на «Барий». Установили новые обтекатели на щитках шасси, на подфюзеляжном гребне и на звеньесборниках. Установили трубки ПВД-4 на крыле и триммер на руле направления.

Третий прототип – СМ-12/3 – получил новые опытные двигатели РЗ-26 с тягой на форсаже по 3800 кг, построенные на базе РД-9БФ в моторостроительном ОКБ В.Н.Сорокина (филиале ОКБ А.А.Микулина в Уфе), а также более надежное бустерного управление цельно- поворотного стабилизатора и элеронами. Последнее достигалось путем замены бустеров БУ-14МС и БУ-13М на БУ- 14МСК и БУ-13МК. Кроме того, установили инфракрасный визир СИВ-52, совмещенный с прицелом АСП-5НВ-4 и дальномером СРД-5А «База-6».

СМ-12/3 на заводских испытаниях, январь-февраль 1957 г.

Как н СМ-12/2 самолет получил доработанную носовую часть фюзеляжа, а также новые двигатели Р3-26. За нарастание полетной массы пришлось расплатиться сокращением состава вооружения (снята фюзеляжная пушка НР-30) и уменьшением боекомплекта двух других до 73 патронов.

Однако испытания с двигателями РД- 9БФ-2 продолжались недолго, уже в конце августа от командования ВВС поступило распоряжение переоборудовать опытные самолеты под перспективные РЗ-26. Последние от применявшихся на серийных модификациях МиГ-19 РД-9Б отличались трехконтурной системой розжига форсажной камеры, наличием ограничителя нарастания давления топлива, конструктивными изменениями компрессора, турбины и форсажной камеры, а также местными усилениями отдельных узлов.

Все эти изменения вызвали по сравнению с РД-9Б увеличение запаса устойчивости по помпажу с закрытой лентой перепуска. За исключением нового радиодальномера СРД-5 «База-6», смонтированного на СМ-12/3, все остальные самолетные системы и агрегаты остались теми же, что и на серийном истребителе МиГ-19С.

Однако анализ весовой сводки однозначно свидетельствовал о нарастании взлетного веса истребителя. Стремясь ограничить эту тенденцию, конструкторы сняли фюзеляжную пушку, оставив только крыльевые НР-30 и ограничили их боекомплект до 73 патронов на каждую, это позволило ограничить рост массы 80 кг, что считалось приемлемой платой за проведенные доработки.

Постройка четвертого прототипа (СМ-12/4) в Горьком несколько задерживалась, т.к. на нем планировалось устранить основные эксплуатационные недостатки, выявленные при заводских испытаниях СМ-12/1 и СМ-12/3. К концу 1957 г. самолет находился в стадии окончательной сборки.

Первый полет и основной объем заводских испытаний на самолетах СМ- 12/1 и СМ-12/3 провел летчик-испытатель ОКБ К.К.Коккинаки. Максимальная скорость «тройки» достигла 1930 км/ч, а практический потолок – 18.000 м. Истребитель набирал потолок за 3,2 минуты. Таким образом, значительное приращение по скорости (почти 500 км/ч) и по высоте было достигнуто фактически только за счет введения регулируемого воздухозаборника без существенных конструктивных изменений, повышения взлетного веса и значительного увеличения мощности силовой установки.

В конце декабря «единичка» и «тройка» были предъявлены на госипытания, которые начались 17 марта 1958 г. Ведущим инженером был майор К.М.Осипов, ведущими летчиками-испытателями – полковники Л.М.Кувшинов, С.А.Микоян и В.С.Котлов. В облете самолета участвовали генерал-лейтенант А.С.Благовещенский, полковники Молотков, Ю.Антипов, Г.Т.Береговой, М.С.Твеленев и Захаров, выполнившие на двух машинах свыше 150 полетов.

Фактически СМ-12/1 использовался в роли летающей лаборатории для испытания двигателей, а на СМ-12/3 выполнялась основная программа, в ходе которой он показал максимальную скорость 1926 км/ч на высоте 12.500 м. Практический потолок увеличился до 17.500 м. Скороподъемность хоть и снизилась (высоту 10.000 м истребитель набирал за 2 мин, а 15.000 м без подвесных баков – за 4 мин), но все же вдвое превосходила таковую у F-100C. Самолет мог кратковременно выходить на высоту 20.000 м со сверхзвуковой скоростью.

Вместе с тем выявилась и некоторые недостатки, в перечне которых была, в частности, валежка при полете на больших числах М, особенно при перегрузке. Значительно возросли усилия при парировании крена в случае отказа гидроусилителей на сверхзвуковых скоростях, что делало полет небезопасным. Но в целом машина по технике пилотирования мало отличался от МиГ-19С. При стрельбе неуправляемыми реактивными снарядами удалось обеспечить устойчивую работу двигателей без применения локализато- ров и клапанов сброса топлива.

В целом по боевым качествам СМ-12 немного уступал опытным самолетам Е- 2А и Е-5, и его внедрение в серийное производство могло произойти гораздо быстрее, т к. большинство основных элементов планера и систем оставались прежними. Комиссия ГК НИИ ВВС все же рекомендовала вопрос о запуске в серию и принятии на вооружение самолета СМ-12 решить после устранения выявленных недостатков и проведения контрольных испытаний образца, подготовленного для серийного производства.

Однако в это время заканчивались летные испытания Е-6, ставшего прототипом для будущего легендарного фронтового истребителя МиГ-21. Одновременно форсированными темпами продолжалась его доводка для внедрения в серийное производство. «Шестерка» обладала более высокими характеристиками, чем самолеты семейства МиГ-19. На этом фоне работы по СМ-12 и другим модификациям МиГ-19 велись, в основном, для подстраховки в случае возможных неудач с МиГ-21.

Несмотря на создание модификаций МиГ-19СВ и СВК имевших улучшенные высотные характеристики, закрыть небо страны для американских разведчиков по прежнему не удавалось. Начавшееся развертывание баллистических ракет наземного и шахтного базирования, требовало проведения беспрецедентных мер по маскировке этих важнейших объектов. Доходило до невероятного: едва радары ПВО СССР выдавали сигнал о появлении американского «фотографа» в воздушном пространстве Советского Союза, как на объектах лежащих по курсу незванного гостя прекращались все работы, а сами они спешно маскировались.

Поэтому перед авиационными конструкторами вновь была поставлена задача дальнейшего повышения потолка истребителей-перехватчиков. Решая ее, ОКБ-155 на базе серийного МиГ- 19С создало опытную модификацию самолета-перехваичика, который получил шифр изделия СМ-50 (в документах встречается и обозначение МиГ-19СУ, те. МиГ-19С с ускорителем). В связи с установкой дополнительного разгонного двигателя самолет облегчили до предела, что повлекло (по сравнению с базовым МиГ-19С) существенные изменения как в конструкции самолета, так и в списке агрегатов.

В частности, изменилась силовая установка: вместо двигателей РД-9Б поставили РД-9БМ (с насосами НР-10АЕ и НР-11ВЕ) с тягой по 3200 кг (по некоторым документам – 3300 кг) и ее регулированием на форсажном и максимальном режимах. Установили под фюзеляжем сбрасываемый обтекаемый контейнер с ускорителем одноразового действия У-19 (состоявший из ЖРД и баков с горючим и окислителем). На передней части фюзеляжа смонтировали узлы для крепления подвесных баков ЖРД. Под хвостовой частью фюзеляжа сделали колодец, в котором на специальных узлах установили раму ЖРД и жаропрочный стальной экран с нанесенным (путем шаопирования) слоем окиси алюминия. Экран имел двойную стенку с продувом от наружного воздуха и был выполнен вогнутым внутрь фюзеляжа.

Опытный высотный перехватчик СМ-50 (МиГ-19СУ) с ускорителем СЗ-20М на заводских испытаниях, декабрь 1957 г.

В ходе испытаний «пятидесятка» пилотируемая летчиком-испытателем Г.А.Седовым достигла потолка в 24.500 м.

В связи с установкой ускорителя вместо одного подфюзеляжного гребня смонтировали два новой формы, которые были вынесены из области воздействия газовой струи ЖРД. Для обдува нижних (внутренних) цилиндров управления соплами основных двигателей установили дополнительные воздухозаборники. В целях снижения полетного веса сняли балки крепления блоков ОРО-57К и фюзеляжную пушку, оставив две крыльевые (НР-30). В связи с тем, что в районе топливного бака №3 сделали вырез для установки ЖРД, а в районе бака №4 – жаростойкий выпуклый экран с системой продува, обе топливные емкости демонтировали. Сняли и передний тормозной щиток. При этом допускалась установка подвесных топливных баков, но только для полетов с незаправленным ускорителем.

Список БРЭО сократился незначительно: исчезли радиовысотомер РВ-2 и станция предупреждения «Сирена-2». Кроме того были сняты ракетницы ЭСКР-46, противопожарное оборудование и тормозной парашют. В то же время для наведения с земли перехватчика на цель на самолете смонтировали опытную высотную аппаратуру «Каскад». Изменили места установки антенн маркерного радиоприемника МРП-56П и радиокомпаса АРК-5. В связи со значительным увеличением высоты полета вместо комплекта кислородного оборудования ККО-1 установили комплект ККО-2 (по некоторым документам – ККО-2М), заменили барометрический высотомер и указатель числа М, а в экипировку летчика ввели новый высотно- компенсирующий костюм ВКК-3 (по ряду документов – ВКК-ЗМ). Вместе с тем рост полетного веса до 9000 кг избежать не удалось, из-за чего пришлось повысить давление в амортизаторах шасси.

Установленный на СМ-50 ускоритель состоял из двухрежимного ЖРД СЗ-20М конструкции Л.Л.Севрука и А.М.Исаева, баков с самовоспламеняющимся топливом ТГ-02 (по ряду документов – ТТ- С2), окислителем АК-20 (АК-20Ф) и перекисью водорода, систем поддавлива- ния, пироклапанов и трубопроводов. Общий запас компонентов обеспечивал работу ускорителя в течение 3,5-4 минут на режиме минимальной тяги и 2 минут – на максимальной. В первом случае двигатель развивал тягу 1300 кг; во втором – 3000 кг (по ряду документов – 3200 кг). Управление включением ЖРД было электрическим, заправка – закрытого типа. Ускоритель У-19 работал автономно и был связан с самолетными системами только электроканалом управления включением ЖРД и аварийного слива.

Комплект кислородного оборудования ККО-2 (ККО-2М) обеспечивал в случае разгерметизации кабины пребывание на высоте 20.000 м в течение 5-10 минут и на высоте 24.000 м – в течение 3-4 минут. Высотно-компенсирующий костюм ВКК-3 (ВКК-ЗМ) применялся с герметическим шлемом ГШ-4, имевшим электрообогрев. Кроме того, в комплект входил парашютный кислородный прибор КП-27М.

В декабре 1957 г. СМ-50 (МиГ-19СУ) передали на заводские испытания, которые закончили до конца месяца. Ведущим инженером был Ю.Н.Королев. Первый полет на нем выполнил летчик-испытатель М.М.Котельников. Несколько полетов на этапе заводских испытаний совершили В.А.Нефедов и Г.А.Седов. Последний достиг в одном из них высоты 24.500 м (динамический потолок). Максимальная скорость при включенном ЖРД увеличилась до 1800 км/ч (М=1,6), а высоту 20.000 м поднимался всего за 8 минут.

Летчики отмечали, что после включения ускорителя на высоте около 17.000 м вертикальная скорость нередко доходила до 120 м/сек. В ходе испытаний были достигнуты высоты порядка 24.000 м и скорость, более чем в 1,6 раза превышавшая скорость звука. На высотах пилоты 20.000 и 22.000 м пытались выполнять горизонтальные «площадки» с работающим ускорителем, но их продолжительность не превышала 100 и 67 секунд соответственно. Время набора высоты изменялось от 9,5 до 11 минут. Отмечалось, что особая сложность в технике пилотирования самолета заключается в выводе его на заданную высоту, т.к. по условиям работы ЖРД, перегрузка должна была быть не менее 0,3-0,5д. В качестве высотной цели на испытаниях использовался облегченный МиГ-19СВ.

Увеличение веса снаряженного самолета привело к возрастании скорости отрыва, достигшей 395 км/ч. Особое внимание уделялось колесам, т.к. ускоритель, располагавшийся в непосредственной близости от земли, был наполнен ядовитыми и взрывоопасными компонентами ракетного топлива.

Было определено, что наличие ускорителя повышает потолок истребителя до 23.000 м, однако сильно снижает дальность, которая даже по расчету составляла всего 800 км. От ЛИИ на самолете летали летчики-испытатели А.П.Богородский, В.П.Васин и В.Г.Мухин. Испытания нового высотного перехватчика проводились на аэродроме Савостлейка, где размещался центр боевого применения авиации ПВО страны. Это решение было принято для того, чтобы информация о нем не попала на Запад.

Пожалуй наиболее шокирующим для бригады испытателей стал сверхзвуковой штопор, в который трижды входил «пятидесятый». В то время это противоречило теории аэродинамики, «а оказалось, что может – вспоминал позднее летчик-испытатель А.А.Щербаков. – Машина перетяжелена подвеской ускорителя. Расположен он так, что путевая устойчивость снижена. При полутора скоростях звука на высоте 21 км – воздуха почти нет, углы атаки значительны. Свалился, и первый виток – на сверхзвуке! Когда мы все это проделали, приехал профессор, доктор технических наук Григорий Семенович Ковачев. И он, когда мы ему показали записи, – в зависимости от числа М, высоты, плотности, – даже языком причмокнул от удовольствия и сказал: "Ну, вы – молодцы!"»

В связи с этим в ЛИИ в 1959 г., как уже упоминалось раньше, были проведены испытания на самолете МиГ-19С, включавшие в себя ввод в штопор на сверхзвуковых скоростях. Было установлено, что в на сверхзвуке штопор возможен из-за снижения запаса путевой устойчивости и проявлении инерционного взаимодействия продольного и бокового движений, сопровождающихся интенсивным возрастанием угла атаки.

Пока велись работы по данной теме, на авиазаводе N921 в Горьком до уровня СМ-50 переоборудовали пять серийных МиГ-19С. После завершения заводских испытаний первый прототип в начале 1958 г. передали в ГК НИИ ВВС на госиспытания. Ведущим инженером на ним был В.П.Белодеденко, а ведущими летчиками-испытателями – П.Ф.Кабрелев и С.В.Петров, от ОКБ в испытаниях принимал участие летчик-испытатель В.А.Нефедов. Испытания на устойчивость и управляемость проводил летчик-испытатель ЛИИ А.А.Щербаков. По два полета выполнили также летчики ПВО А.Л.Иванов, И.И.Павлов и будущий главком ПВО генерал-полковник Е.Я.Савицкий.

МиГ-19ПМ в полете. Самолеты несут УР К-5М. Конец 50-х гг. (Фото нз коллекции С.Цветкова)

Для второй половины 50-х гг. характеристики, полученные в ходе испытаний перехватчика, были довольно высокими. Чтобы наиболее эффективно воспользоваться располагаемым суммарным импульсом двигателей, нужно было точно выбрать момент включения ЖРД и правильно задать программу полета в сочетании с точным наведением с земли. Однако обнаружить визуально цель на высотах выше 20.000 м, поймать ее в прицел и поразить с одного захода пушечным огнем в течение короткого промежутка времени работы ЖРД при перегрузках больше единицы было практически невозможно. Недостаточно совершенными оказались и методы наведения, опиравшиеся больше на глазомер, чем на еще не испытанную аппаратуру «Каскад».

Кроме того, несмотря на все преимущества использования ЖРД, оказались совершенно не продуманы вопросы его наземной подготовки. Часто высокотоксичные компоненты топлива сливались прямо на землю, отравляя не только окружающую среду, но и обслуживающий персонал. Эксплуатация ЖРД требовала создания сложных наземных комплексов. К тому же вслед за комплексом С-25 был принят на вооружение ПВО новый зенит- но-ракетный комплекс С-75. Поэтому внедрять в производство эту экспериментальную модификацию не стали. В то же время проведенные испытания позволили изучить особенности пилотирования самолета и работы турбореактивных двигателей на высотах до 24.000 м.

Не получили дальнейшего развития и варианты МиГ-19ПУ (изделия СМ-51, СМ-51П, СМ-52 и СМ-52П) доработанные, в 1957 г. по аналогии с СМ-50. Все четыре опытные машины получили систему У-19Д с ускорителем одноразового действия РУ-01Э конструкции ОКБ Л.С.Душкина. Кроме того, на последнем испытывалась новая РЛС «Алмаз» с дальномером «База-6», которую установили вместо станции «Изумруд». Помимо этого СМ-52П получил аппаратуру «Горизонт-1». На этой же машине испытывалась радионавигационная станция «Свод», обеспечивавшая в сложных метеоусловиях (при отсутствии визуальной видимости) автоматическое определение координат (азимута и дальности) относительно наземной станции и привод самолета на радиомаяк «Свод».

Несмотря на дальнейшее снижение полетной массы перехватчиков с комбинированными силовыми установками, последняя так и не была принята в эксплуатацию, что объяснялось быстрым прогрессом в испытаниях МиГ-21, сделавшего ненужной дальнейшую доводку ЖРД.

Впрочем, к середине 50-х гг. проблема увеличения высотно-скоростных характеристик истребителей была отнюдь не единственной. К этому времени мировая истребительная авиация в плотную подошла к кризису стрелково-пушечного вооружения. Фактически он обозначился еще на рубеже десятилетий в ходе корейской войны. Уже тогда знаменитая покрышкинская формула победы «высота-скорость-маневр- огонь» перестала эффективно действовать. И это было вполне понятно, поскольку, как отмечал позже участник многих локальных конфликтов, видный советский теоретик тактики боевого применения реактивной авиации полковник Владимир Бабич, «новое содержание получили только первые три составляющие» этой схемы.

Существенное расширение пространства воздушного боя, более высокие угловые скорости перемещения привели к тому, что попасть в цель из пушек и пулеметов с эффективной дальностью стрельбы около 500 м стало почти невозможно.

В то же время, вступившие в противоборство американские F-80, F-84, F- 86 и советские МиГ-15 были вооружены стрелковым оружием, разработанным накануне и в годы Второй Мировой войны. Его поражающие характеристики вполне соответствовали первой половине 40-х, но уже всего через пять лет оказались совершенно недостаточны. Причины этого крылись в том, что полетная масса конструкций реактивных истребителей фактически удвоились. Все они стали цельнометаллическими, а значительные нагрузки возникавшие в ходе полета на около- и трансзвуковых скоростях, потребовали упрочнения силового набора и утолщения обшивки истребителей. Немалую роль сыграло и то, что керосин, сменивший в роли горючего чрезвычайно пожароопасный бензин, на больших высотах загорался очень плохо.

МиГ-19ПМ из состава 472-го шт Московского округа ПВО. Орел, середина 60-х гг.

В тоже время рост бомбовой нагрузки ударных самолетов и, особенно, появление ядерных бомб, требовали гарантированного уничтожения воздушного противника в любых метеоусловиях, на возможно большей дальности и в любое время суток. Обеспечить это могли только управляемые ракеты (УР) класса «воздух-воздух», первые образцы которых были приняты на вооружение советских ВВС во второй половине 50-х гг.

Одной из них была система РС-1-У (К-5). Под нее и решили доработать перехватчик МиГ-19П. Несколько ранее ОКБ-155 уже проделало аналогичную работу с самолетом МиГ-17ПФ, таким образом определенный задел по ракетной тематике у микояновцев уже имелся.

Проект перевооружения начали разрабатывать еще в 1954 г. (машина с четырьмя ракетами РС-1-У получила шифр СМ-7А). На самолете вместо РЛС РП-1 «Изумруд-1» предполагалось использовать станцию РП-5 «Изумруд-2», сопряженную с оптическим прицелом АСП-5НВ. Ракеты должны были подвешиваться на пусковых устройствах АПУ-3 с замками-держателями 369-Ш. Фотокинопулемет CLU-45 предназначался для фотографирования отметки цели радиолокационного прицела, а фотопулемет АКС-3 – для фиксации траектории полета УР Планировалась также установка двух фотоаппаратов С-13-300 для фотографирования схода снарядов с АПУ.

Но перечисленными изменениями доработки не ограничились. Замена станции РП-1 на РП-5 потребовала изменения формы носового кока фюзеляжа. В связи со значительным объемом доработок и ростом взлетного веса, пушечное вооружение полностью демонтировалось.

Одновременно управляемыми ракетами было решено оснастить фронтовые истребители МиГ-19 (изделие СМ-2/М), которые сохранив в полном объеме пушечное вооружение должны были нести две УР К-5.

Однако эта система оказалась ненадежной, и дальше испытаний опытных образцов, проводившихся в 1955 г., дело не пошло. Полученные результаты специалисты ОКБ П.Д.Грушина постарались учесть при создании усовершенствованной системы К-5М, работы по которой в это время уже завершались. Уже 7 января 1955 г. А.И.Микоян утвердил эскизный проект нового варианта перехватчика, получившего шифр изделия СМ-7М. Машину оснастили РЛС РП-5 "Изумруд-2", сопряженный с оптическим прицелом АСП-5Н-ВУ. Радиолокатор обеспечивал обнаружение целей в передней полусфере и определение их положения относительно истребителя по направлению и дальности (при отсутствии визуальной видимости цели). Он позволял вывести перехватчик в направлении цели на дистанцию пуска ракеты и осуществить прицеливание с помощью оптического прицела АСП-5Н-ВУ, передавая по основному радиолокационному каналу кодированные импульсы (для создания в пространстве кодированной сетки и определения совместно с аппаратурой опознавания государственной принадлежности обнаруженного объекта). РЛС позволяла обнаруживать цели в передней полусфере в пределах углов +/-60' по азимуту и +26'/-14' по углу места относительно продольной оси самолета и выводить перехватчик на цель по экрану индикатора в кабине с выбором наиболее выгодного направления для атаки. На дистанции до цели начиная с 3500-4000 м станция обеспечивала автоматический ввод в оптический прицел АСП-5Н-ВУ координат дальности, азимута и угла места независимо от условий визуальной видимости.

На самолете не было пушек, а под крылом установили четыре направляющих АПУ-4 для ракет РС-2-У (К-5М), что вызвало необходимость изменения конструкции крыла. Новая УР являлась частью системы вооружения (СУВ) С-2- У, созданной с целью замены системы С-1-У. Ракета предназначалась для поражения бомбардировщиков путем подрыва осколочно-фугасной боевой части в непосредственной близости от цели. Она имела стартовую массу 84 кг, и осколочную 13-килограммовую боевую часть. В течение всего полета УР самолет-носитель должен был подсвечивать цель бортовой РЛС. Так же, как и в системе С-1-У, пуск ракет можно было производить одиночно, залпом по две или всех сразу с временной задержкой. РС-2-У не отличалась маневренностью и представляла реальную угрозу лишь для тяжелых бомбардировщиков. Причинами этого была небольшая дистанция пуска (6 км), тем не менее превышавшая дальность сопровождения цели (3,5-4 км), и низкая скорость (1650 км/ч).

Опытный истребитель-перехватчик СМ-12ПМУ получил комбинированную снлувую установку, состоящую из маршевых двигателей РЗМ-26 и ускорителя У-19Д. Самолет, являющийся частью коплекса перехвата СМ-12-51, получил две УР К-5М.

Несмотря на это, было принято решение доработать МиГ-19П под новую систему вооружения, а в январе 1956 г. под нее доработали СМ-7/2М, который без промедления отправили на заводские испытания. Вскоре к ним поступил и второй прототип, переделанный из опытного СМ-7/2 (доработанный под ракетное вооружение самолет обозначили шифром СМ-7/2М). Он отличался от первого цельноповоротным стабилизатором без руля высоты.

После завершения в 1956 г. заводских испытаний опытный перехватчик передали на госиспытания, большую часть которых провел военный летчик-испытатель С.А.Микоян. Испытательные полеты СМ-7/2М с ракетами К-5М начались 14 октября и закончились 23 октября 1957 г. с положительной оценкой и решением о запуске в серийное производство. В том же году ОКБ-155 передало чертежи самолета на серийный завод №21 в Горьком, где началось его производство под обозначением МиГ-19ПМ (изделие «65»). В общей сложности выпустили около 250 машин этого типа.

МиГ-19ПМ имел удлиненный форкиль (подобно поздним МиГ-19С), триммер на руле направления, цельноповоротный стабилизатор и не имел пилонов для блоков НУРС. Первые серийные машины имели на фюзеляже перед крылом накладки, защищавшие фюзеляж от огня пушек. Кроме того, изменился механизм аварийного сброса фонаря кабины, демонтировали станцию «Сирена-2», однако на самолетах поздних серий ее все же вернули в комплект БРЭО. Аэронавигационное оборудование МиГ- 19ПМ в основном не отличалось от аналогичного оборудования МиГ-19П, заменили лишь гиромагнитный компас ДГМК-3 на гидромагнитный индукционный компас ГИК-1. Кроме того, впервые была реализована схема аварийного переключения датчиков ПВД с правого на левое крыло.

Пуск ракет осуществлялся от кнопки на ручке управления самолетом с помощью устройства управления вариантами стрельбы ПУВС-52. Однако надежность радиоэлектронного оборудования МиГ-19ПМ оказалась еще ниже, чем у предшественника – МиГ-19П, а летные характеристики по сравнению с МиГ- 19С значительно ухудшились. Например, максимальная скорость снизилась с 1452 км/ч до 1250 км/ч. В сочетании с частыми отказами системы управления и отсутствием артиллерийского вооружения, это еще больше ухудшило репутацию самолета. Правда, к концу эксплуатации надежность все же удалось повысить.

МиГ-19ПМ стоял на вооружении авиации ряда стран Варшавского Договора. За пределы страны было отправлено более 120 машин. Некоторые перехватчики, поставленные за рубеж, оснащались радиолокационным прицелом РР-20. В НАТО он получил кодовое обозначение «Farmer-D». Позже, уже в начале 60-хгг. перехватчики МиГ-19ПМ получили более совершенную станцию наведения с «Лазурь» и, соответственно, новое обозначение – МиГ-19ПМЛ.

Несмотря на достаточно низкие характеристики системы вооружения С-2-У в 1957 г. ее было решена установить на один из опытных самолетов СМ-12, который по максимальной скорости вплотную подошел к рубежу в 2000 км/ч. Расчеты конструкторов, по-видимому, строились на том, что высокие скоростные характеристики позволят перехватчику быстро выходить на рубеж атаки и стремительно сблизившись с обнаруженной целью, с высокой вероятностью поразить ее.

С этой целью на самолете смонтировали подвижный двухпозиционный радиопрозрачный конус, под которым разместили антенну новой РЛС ЦЦ-30, кроме нее установили и более совершенный оптический прицел ПКУ При этом пушечное вооружение полностью демонтировали, а вместо него под консолями появились две ракеты РС-2-У.

Высокая скорость СМ-12 потребовала эффективных «тормозов», для того, что бы в процессе погони и прицеливания не проскакивать мимо атакуемой цели. Необходимо помнить, что при скорости 1920-1930 км/ч перехватчик покрывал за минуту свыше 30 км! Поэтому для СМ-12ПМ был изготовлен титановый хвостовой кок с раскрывающимися створками.

В ходе заводских (1958 г.) и государственных (1959 г.) испытаний, самолет показал максимальную скорость 1720 км/ч и достиг практического потолка 17.400 м. Время подъема на высоту 10.000 м составило 4 минуты, а дальность полета без ПТБ – 1700 км. Тогда же эту машину оснастили двумя нестандартными подвесными баками емкостью по 520 л.

Несколько позже вышел на испытания СМ-12ПМУ с комбинированной силовой установкой, состоявшей из двух маршевых двигателей РЗМ-26 с тягой на форсаже по 3800 кг и одного ускорителя У-19Д с ЖРД РУ-013 с тягой 4000 кг. Ракетный ускоритель, размещался под фюзеляжем самолета по аналогии с изделиями СМ-50, СМ-51П и СМ-52П. Кроме ЖРД в контейнере размещались баки с самовоспламеняющимся топливом и окислителем.

Ракетное вооружение осталось практически прежним (две ракеты РС-2-У), но несколько изменились форма и место расположения пусковых устройств. Кроме того, на самолете смонтировали опытный образец аппаратуры наведения «Лазурь», обеспечивавшей прием и отображение на индикаторах пилотажно-навигационных приборов в кабине летчика команд управления, передаваемых с наземных пунктов наведения. На этом же самолете отрабатывался ответчик на дециметровых волнах СОД-57М и новый радиовысотомер РВ-У, предназначенный для определения истинной высоты полета надземной поверхностью до 800 м.

Опытный истребитель-перехватчик СМ-12ПМУ являлся частью комплекса перехвата воздушных целей СМ-12-51. Комплекс предназначался перехвата и поражения бомбардировщиков противника в простых и сложных метеорологических условиях. Он состоял из собственно самолета, СУВ с УР К-5М и наземной станции наведения «Воздух-1». На испытаниях машина достигла той же скорости, что и СМ-12ПМ – 1720 км/ч (М=1,69), а динамический потолок соответствовал СМ-50 (24.000 м).

Неэффективность перехвата высотных целей из-за кратковременного пребывания истребителя на больших высотах, малая эффективность ракет РС-2-У и отсутствие пушечного вооружения, точных систем наведения и предпочтение руководства страны отдаваемое зенитно-ракетным комплексам С-25 и С-75 привело к закрытию работ по теме.

СМ-2/И наряду с новыми управляемыми ракетами К-6, оснащенными поворотными стабилизаторами, а также ИК ГСН, сохранил и все три 30-мм автоматические пушкн НР-30. Правда, отказ от бортового радара заметно снизил возможности этого варианта перехватчика, и на СМ-6 установили РЛС обнаружения и целеуказания «Алмаз-З», которая все же вытеснила артиллерию.

Тем временем ракетчики продолжали совершенствовать свои «изделия» и в 1956 г. один из серийных самолетов постройки Горьковского завода переоборудовали для испытаний УР К-6, оснащенных поворотными стабилизаторами, а самое главное инфракрасными головками самонаведения (ИК ГСН), что должно было существенно улучшить их боевые характеристики. К этому времени стало ясно, что списывать ствольную артиллерию на пенсию еще рано и опытная машина, получившая обозначение СМ-2/И сохранила все три 30-мм пушки НР-30. Правда, посчитав новые УР достаточно «продвинутыми в интеллектуальном отношении», разработчики решили ограничиться лишь оптическим прицелом, а РЛС не ставить, что конечно снизило возможности перехватчика по выходу на цель в сложных метеоусловиях и ночное время.

Результаты испытаний проходивших в 1957 г., в ходе которых было осуществлено 10 пусков по двум программам быстро выявили вышеуказанный недостаток и оснащенный этим же оружием СМ- 6 (созданный на базе перехватчика МиГ-19П) оборудовали РЛС обнаружения и целеуказания «Алмаз-3». Правда, пушечное вооружение для экономии веса при этом сняли. Важнейшим отличием двух построенных прототипов (помимо новых ракет) стало отсутствие замков для подвесных баков, место которых заняли автоматические пусковые устройства АПУ-5М-К. В специальных гондолах под крылом устанавливались фотоаппараты Е-13-300 и АКС-2. Фактически обе ракетоносные «шестерки» являлись не прототипами перехватчика, а летающими лабораториями для испытаний новой СУВ.

По мере оснащения частей авиации ПВО ракетным вооружением в начале 60-х годов на авиаремонтных заводах ВВС в ограниченных количествах проводилась доработка под установку двух ракет РС-2-УС или Р-ЗС выпущенных ранее самолетов. Его установка на МиГ-19П значительно увеличила эффективность перехватчика, но настоящей «длинной рукой» «девятнадцатого» стала ракета с ИК ГСН К-13.

Это оружие было создано в 1958 г. на основе американской ракеты AIM-9A «Сайдуиндер», полученной из Китая. По одной из версии, в ходе одного из многочисленных инцидентов над нейтральными водами Южно-китайского моря, она угодила в крыло китайского истребителя МиГ-17, пилоту которого удалось доставить на базу ценный трофей, откуда он немедленно был переправлен в СССР.

Первыми самолетами на которых установили аналогичные советские изделия стали опытные истребители СМ- 12/3 и СМ-12/4, получившие оборудование (по две универсальные балки АПУ- 26) расчитанное под установку двух ракет «воздух-воздух» К-13. Кроме того, на них установили опытные образцы радиодальномера «Квант», сопряженного с оптическим прицелом АСП-5НВ и вычислителем разрешенной дальности пуска. Еще одним новшеством стал ИК визир СИВ-52 4* . Наконец, последними появились новые бустеры, существенно повысившие управляемость истребителей. В новой комплектации обе машины получили обозначения СМ-12/ЗТ и СМ-12/4Т.

Успешные испытания системы К-13, начавшиеся в феврале 1959 г. были продолжены на прототипе МиГ-19С (изделие СМ-9/3), после чего он стал именоваться как СМ-9/ЗТ Две ракеты К-13 подвешивались под крылом на пусковых устройствах АПУ-26 в точках крепления подвесных топливных баков. Пусковая система блокировалась по выпущенному положению шасси, что по мысли разработчиков СУВ позволяло исключить несанкционированную стрельбу ракетами на земле (что, впрочем, хотя и редко, но впоследствии случалось).

В ходе летных испытаний исследовался процесс схода ракеты с направляющих АПУ-26, определялись боевые характеристики комплекса, а также влияния пороховых газов твердотопливного двигателя ракета на работу двигателей истребителя. С подвешенными ракетами максимальная скорость на высоте 10.800 м составляла 1376 км/ч, что соответствовало числу М=1,295. Испытания подтвердили, что подвеска ракет не влияет на пилотирование самолета и вскоре этот вариант был запущен в серийное производство. Одновременно часть самолетов была переоборудована. Кроме того, в небольших количествах под обозначением МиГ-19СФ строился облегченный вариант истребителя МиГ-19С с двигателями РД-9БФ-1, с аналогичным вооружением.

Необходимость прикрытия объектов находящихся в районах Крайнего Севере и на Дальнем Востоке, где аэродромная сеть была в середине 50-х гг. еще развита слабо, вызвала к жизни идею катапультного старта реактивного истребителя. Сама по себе она была не нова: еще в 1942 г. Л.Головин предложил реализовать ее в своем проекте самолета войскового сопровождения «ИВС». Позже аналогичные опыты с самолетами F-84, F-100, а позднее – с F-104 проводили в США.

Постановление Совета Министров СССР по разработке и постройке системы безаэродромного старта вышедшее в 1955 г., подключило к решению этой проблемы ОКБ-155. Координировал их М.И.Гуревич, а ответственным по доработке самолета, получившего заводской шифр СМ-30, назначили А.Г.Агроника.

С учетом специфики супер-короткого взлета, в конфигурацию «тридцатки» пришлось, по сравнению с базовым МиГ-19, несколько изменить. Так, в дополнение к штатным двигателям под фюзеляжем самолета установили твердотопливный ускоритель ПРД-22, развивавший огромную тягу в 40.000 кг/сек (ПРД был разработан в ОКБ, руководимом И.И.Кртуковым), но в течение всего лишь 2,5 секунд. Из-за его установки, подфюзеляжный гребень заменили двумя симметрично расположенными (относительно вертикальной плоскости симметрии самолета) более короткими гребнями другой формы, разваленными в стороны. Усилили верхнюю панель обшивки входного канала воздухозаборника, шпангоуты №15, 22-26 и 30, конструкцию нижних люков, топливных баков №2 и 3, обтекателей стыка крыла с фюзеляжем (из-за изменения стыковочных болтов). Установили замки стопорения рулей стабилизатора, руля поворота и элеронов на старте (замки устанавливались в системе управления на участке до бустеров), а также механизм аварийного механического снятия фиксации этих рулей по команде из кабины. Помимо этого появились блокирующие устройства, не позволявшие производить старт с неубранными шасси и двигателями, неработавшими на взлетном режиме. Катапультное кресло получило специальный заголовник для фиксации головы пилота.

4* Его испытания были проведены в 1956 г. на серийном МиГ-19С, обозначенном как СМ-11, который оборудовали ИК станцией ночного перехвата «Ястреб», сопряженной с инфракрасным визиром СИВ-52. Система «Ястреб»-СИВ-52 предназначалась для обнаружения целей и определения направления их движения по сопловым струям двигателей, в условиях отсутствия видимости (ночью или на большой высоте). Для размещения станции пришлось увеличить длину носовой части фюзеляжа. Приемную головку теплопеленгатора разместили в конусе воздухозаборника. В кабине с правой стороны от прицельной головки размещался индикатор «Ястреб», а над ним – инфракрасный визир СИВ-52, сопряженный с головкой прицела, на визир от головки теплопеленгатора при помощи оптической трубки поступали сигналы о дальности до цели.

МиГ-19П доработанные на ремонтных заводах ВВС. Самолеты получили по два универсальных балочных держателя, оснащенных авиационным» пусковыми устройсвами АПУ-26, расчитанными под установку двух УР с ИК ГСН К-13. Кроме того перехы- ватчики получили радиодальномеры «Квант», а также ИК станцию ночного перехвата «Ястреб», сопряженную с инфракрасным визиром СИВ-52.

Транспортировка перехватчика осуществлялась на мощной балке, закрепленной на четырехосной тележке прицепа, с которой и производился взлет. Рампа-прицеп имела подъемно-поворотный механизм наката самолета на балку. Катапультное устройство ставили в рабочее положение, затем машину с помощью лебедки затягивали на направляющие транспортно-пусковой установки, для чего по бокам фюзеляжа использовали специальные колодки. Перед стартом требовалось выполнить еще одну операцию – вырыть довольно большую яму-лоток сзади транспортно- пусковой установки, предназначенную для снижения воздействия газовых струй на грунт.

После этого самолет с убранным шасси закреплялся на направляющих тарированными на срез болтами. И наконец, направляющие рельсы вместе с истребителем поднимались на угол 15'. Летчик по стремянке забирался в кабину, запускал основные двигатели РД-9Б, выводил их на максимальный режим, включал форсаж и нажимал кнопку старта порохового ускорителя. Вектор его тяги для снижения возникающего момента отклонялся вниз так чтобы он проходил через центр масс 5* . Благодаря резкому увеличению тяги срезались тарированные болты, и самолет разгонялся, при этом величина перегрузки достигала 4,5д.

Застопоренные на старте рули высоты и направления через три секунды после схода с направляющих разблокировались и к моменту конца работы ускорителя истребитель уже имел скорость, превышавшую минимальную эволютивную, которая продолжала быстро увеличиваться. Небольшой крен летчик парировал, затем управлял самолетом как обычно, и через некоторое время производил обычную посадку на аэродром.

Из-за ограничений по физиологическим параметрам и повышенных требований к безопасности от старта с «нулевых» направляющих отказались. Катапультное устройство пришлось выполнить с достаточно длинным и громоздким, что в определенной степени снижало мобильность комплекса в целом.

Осенью 1956 г. комплекс подготовили к пускам. Прежде чем начать пилотируемые полеты, его с испытали в беспилотном варианте. По свидетельству очевидцев, присутствовавших на первом пуске, впечатления превзошли все ожидания. Грохот порохового ускорителя слился с ревом маршевых двигателей, из-под фюзеляжа СМ-30 вырвался факел пламени в несколько раз длиннее самолета, который через 2,5 секунды угас, словно втянувшись в истребитель, спустя мгновение к земле полетел отработанный ускоритель. Но самым неожиданным было то, что катапультное устройство после старта ремонту не подлежало: под воздействием мощной раскаленной реактивной струи направляющие рельсы деформировались, а поперечные рамы были выбиты. Катапульту пришлось доработать, оснастив ее экранирующим желобом.

К апрелю 1957 г., когда установка снова была готова к пускам, ведущим летчиком-испытателем по теме назначили Г.М.Шиянова, который прошел специальный комплекс наземных тренировок. Во время одной из них (из-за ошибки пиротехника) он кратковременно испытал перегрузку 15д вместо 5д. Таким образом было экспериментально подтверждено, что человек в состоянии переносить значительные перегрузки при старте с установкой ПУ-30.

5* Подобная система старта использовалась и для крылатых ракет, в том числе и для КР «Сопка», разработанной в ОКБ-155.

СМ-30 пилотируемый летчиком-испытателем Г.М.Шияновым стартует с пусковой установки ПУ-30. Под задней частью перехватчика хорошо виден твердотопливный ускоритель ПРД-22, лето 1957 г.

10 апреля произвели попытку пуска, но из-за отказа ускорителя самолет остался на установке. 13 апреля первый пилотируемый пуск все же состоялся. Когда самолет уже был в воздухе, реактивная струя, попав под желоб, приподняла катапульту. О величине стартового импульса наглядное представление дает рассказ ведущего инженера по госиспытаниям «тридцатки» в ГК НИИ ВВС Н.Н.Борисова: «После прекращения испытаний на одной из стартовых позиций команда аэродромного обслуживания решила воспользоваться вырытой ямой и сбросила в нее оставшуюся от строительства глыбу застывшего бетона. Однако вскоре нам пришлось вернуться на старую позицию. Вынуть же бетонный монолит оказалось труднее, чем сбросить его туда. Тогда мы решили оставить все на месте. Каково же было наше удивление, когда после взлета самолета, глыба объемом около одного кубометра оказалась выброшенной газовыми струями из ямы».

Заводские испытания проводились совместно с ЛИИ. Первоначально Шия- нов выполнил пять стартов. Шестой взлет с пусковой установки произвел С.Н.Анохин. Было выполнено несколько пусков с различной заправкой (полной и неполной) горючим. 3 июня (по другим данным – 3 июля) 1957 г. Анохин произвел седьмой старт с полной полезной нагрузкой, состоявшей из двух стандартных подвесных топливных-баков по 760 л и двух блоков НУРС, который прошел успешно. В процессе испытаний на самолете произвели доработки, связанные с установкой ПРД-22 и значительными продольными перегрузками, возникавшими на старте при его работе. Исследовались также возможности по сокращению длины пробега при помощи специального конусного парашюта, который выпускался в воздухе. После восьмого старта, выполненного Шияновым, систему вместе с первым опытным самолетом СМ-30/1 перебазировали на аэродром ГК НИИ ВВС для проведения госиспытаний.

Всего подготовили два самолета СМ- 30 и несколько пусковых установок. Результаты испытаний «единички» позволили внести небольшие изменения во вторую опытную машину (СМ-30/2). В частности, разработчики отказались от установки стопоров на элероны, дополнительно усилили шпангоут №30, изменили угол блокировки руля высоты и ввели систему принудительного вывода двигателей на максимальный режим при старте.

В ГК НИИ ВВС катапультный старт опробовали ведущие летчики-испытатели B.Г.Иванов (из авиации ПВО, шесть стартов) и М.С.Твеленев, а также летчики облета Л.М.Кувшинов, В.С.Котлов, Н.П.Трусов. А.С.Благовещенский, C.А.Микоян и Г.Т.Береговой (у всех, кроме Иванова, – по одному старту). Больше всех выполнил взлетов с ПУ-30 на заводских испытаниях и в ГК НИИ ВВС Шиянов (11 стартов), за что ему впоследствии присвоили звание Героя Советского Союза. Анохин в общей сложности взлетал с катапульты семь раз. Испытания позволили конкретно определить стартовые перегрузки, которые испытывал летчик, которые не превышали 5д. В Акте Государственных испытаний было записано:

«1. Взлет СМ-30 несложен и доступен летчикам, освоившим попеты на МиГ-19.

2. При взлете с расстопоренными рулями пилот чувствует себя увереннее, так как при необходимости он может в любой момент вмешаться в управление. Систему стопорения органов управления устанавливать нецелесообразно.

3. Для определения возможностей боевого применения такой установки целесообразно выпустить малую серию.

4. Необходимо отработать надежную систему безаэродромной посадки.»

Ведущий инженер Н.Н.Борисов вспоминал: «На самолете была одна особенность – управление в процессе взлета в течение четырех секунд, пока действовала шестикратная перегрузка, фиксировалось, а на приборной доске появилась скоба, за которую держался в это время летчик. После первого же полета В.Г.Иванов потребовал снять блокировку. За период государственных испытаний не было ни одного случая отказа системы, но дальше испытательных полетов дело не пошло».

После взлета и сброса ускорителя, характеристики СМ-30 ничем не отличались от стандартного МиГ-19. Например, максимальная скорость составляла 1450 км/ч, практический потолок – 17.500 м, время набора высоты в 10.000 м – 1,1 мин, дальность (с двумя ПТБ объемом по 760 л) – 2200 км. Испытания в целом завершились с положительной оценкой 6* и рекомендацией постройки малой серии, при условии разработки системы укороченного пробега 7* .

Эта задача была не менее сложной. Заданием определялась, что максимальная длина посадочной площадки не более 400 м. От использование тормозного парашюта на истребителе отказались почти сразу, поскольку это устройство не обеспечивало быстрого замедления. Не решил проблемы и протянутый поперек ВПП капроновый фал с гирляндами парашютов на его концах. Садящийся истребитель цеплял фал передней стойкой шасси, парашюты надувались и тормозили машину. Хотя нужную длину пробега удалось получить, однако вся система оказалась крайне неудобной в эксплуатации. Поэтому возникла идея использования аэрофинишера, а самолет оснастили посадочным гаком, управляемым из кабины. Через взлетно-посадочную полосу натягивался стальной трос, который был соединялся с гидравлическими тормозами системой лебедок. Для испытаний гаком оборудовали МиГ-19СВ. Установка позволяла останавливать самолет в 120 м от точки сцепления гака с тросом, при этом отрицательная перегрузка равнялась 2д. Серию таких экспериментов провел летчик-испытатель ОКБ-155 К.К.Коккинаки, но несмотря на достигнутый успех, эту доводку посадочной системы завершить не успели, т.к. решением правительства все работы по комплексу были прекращены.

Одной из причин отказа от принятия на вооружение системы безаэродромного старта было то, что для посадки все же требовался аэродром, а доставлять громоздкие пусковые установки и самолеты в условиях дальневосточного бездорожья (и тем более, Севера!) было и вовсе немыслимо. Велики были и габариты системы, особенно ее высота, не позволявшая осуществлять транспортировку в тоннелях и через железнодорожные переезды. Кроме того, на вооружение стали поступать зенитно-ракетные комплексы, и руководство страны потеряло интерес к СМ-30 8*.

Вероятно в числе причин вызвавших в конечном счете отказ от катапультного старта были и успехи достигнутые в области отработки системы дозаправки перехватчиков топливом в воздухе. Ра боты в этом направлении начались уже во второй половине 40-х гг. и продвигались достаточно успешно, не последняя роль в них принадлежала и МиГ-19, поскольку он изначально проектировался в качестве истребителя сопровождения и обладал значительной дальностью полета. Вместе с тем для выполнения ряда задач она была недостаточной и в мае 1954 г. (еще до начала серийного производства истребителя) вышло Постановление СМ СССР согласно которому ОКБ- 155 должно было спроектировать, построить и предъявить на испытания самолет МиГ-19 с системой дозаправки топливом в воздухе, а ОКБ-156 А.Н.Туполева – подготовить для испытаний заправщик Ту- 16.

Оба конструкторских бюро уже имели определенный опыт работы над данной проблемой. Конкретно для Ту-16 они были начаты примерно на полгода раньше – осенью 1953-го, когда в ОКБ-156 началось рассмотрение мероприятий по созданию и отработке системы крыльевой заправки для данного типа машины. Уже 17 сентября вышел приказ МАП №44, в котором ставились конкретные задачи по созданию системы заправки топливом в полете на базе нового бомбардировщика, а 26 мая 1954 г. вышло Постановление СМ СССР №1013-438сс, а за ним новый приказ МАП №354 от 3 июня, согласно которым определялся срок предъявления крыльевой системы дозаправки на Государственные испытания (IV квартал 1954 г.). Предполагалось, что танкеры будут передавать топливо как бомбардировщикам, так и эскортирующим их истребителям.

В процессе подготовки МиГ-19 к испытаниям в середине 1955 г. на серийном самолете (зав. №59213415, красный бортовой №415) демонтировали вооружение и установили систему приема топлива в полете. Ведущим инженером по теме назначили: от ОКБ-155 – А.Комиссарова, а летчиком-испытателем от ЛИИ – И.Шелеста. В виду того, что контактный узел Ту-16 располагался на правом крыле, соответствующее устройство топливоприемника на опытном истребителе разместили на законцовке левой консоли. В связи с увеличением продолжительности полета запас кислорода на борту опытного истребителя увеличили до 18 л. Оборудование, установленное на танкере для дозаправки бомбардировщика Ту-16, осталось без изменений за исключением диаметра шланга, уменьшенного до 50 мм.

Осенью 1955 г. начался первый этап летных исследований. Летчик-испытатель ОКБ В.А.Нефедов провел серию испытательных полетов доработанной машины, названной изделием СМ-10. Дозаправка производилась следующим образом. Заправщик выпускал шланг на тросе с правого крыла, а с опытного СМ-10 выпускался захват, затем самолет подходил к шлангу и накладывал левую консоль на шланг так, чтобы шланг попал между подвесным баком и захватом. Затем истребитель уходил вправо, а шланг скользил по крылу и попадал в захват, а оператор заправщика подтягивал шланг так, чтобы он своим задним наконечником упирался в плоскость захвата истребителя. После «нажатия» на концевики происходило автоматическое срабатывание приемного узла СМ-10 для соединения с шлангом танкера и пилот «десятки» становился «в строй» заправки. Ослабление шланга осуществлялось подходом истребителя ближе к заправщику, в результате чего шланг провисал назад по потоку и поворачивал приемный узел на крыле СМ-10. Развернувшись на 180' (у крыла СМ-10), шланг автоматически, через систему сигнализации, «сообщал» заправщику о своей готовности, начать подачу топлива. После перекачки необходимого количества керосина в кабине истребителя загоралась лампочка; летчик отключал подачу топлива, и заправщик, после рассоединения шланга, отделялся.

6* После их завершения, комплекс было решено представить министру обороны Г.К.Жукову, а также высшему генералитету. И, как часто бывает при ответственных показах, первая попытка взлета не удалась. Однако через несколько минут старт состоялся. Он произвел сильнейшее впечатление на руководство. Пилотировал машину Г.М.Шиянов.

7* По неуточненным данным в общей сложности было построено пять самолетов и шесть пусковых установок.

8* В процессе испытаний системы СМ-30 в ОКБ- 155 разрабатывался также вариант бескатапультного старта истребителя с ограниченных взлетных полос. Этот вариант рассматривался как наиболее вероятный для принятия на вооружение. Уже в процессе испытаний в ГК НИИ ВВС стало ясно, что несмотря на положительные результаты, система сложна, требует аэродромов посадки и потому в катапультном варианте – нецелесообразна. Поэтому для предполагавшегося к постройке первого серийного самолета СМ-30/3, спроектировали установку из двух пороховых ускорителей ПРД-23, которые предназначались для значительного сокращения взлетной дистанции. Они располагались под фюзеляжем таким образом, чтобы ось действия их тяги проходила через центр тяжести истребителя. Это позволяло устранить вляиние их тяги на устойчивость машины при взлете. После набора скорости ускорители можно было сбросить, однако и этот вариант развития не получил.

Летные испытания СМ-10 по отработке дозаправки методом «с крыла на крыло» от танкера Ту-16 (вверху). Исследования по наиболее оптимальному расположению топливоприемной штанги с использованием серийного МиГ-19

СМ-10 – участник испытаний по дозаправки топливом в полете, производившихся в 1956-1957 гг.

СМ-2/А (зав. №59210420) в ходе испытаний по отработке неуправляемого реактивного вооружения оснащался блоками с 70-мм НУРСами АРС-70 и 85-мм снарядами ТРС-85. Во всех случаях пушечное вооружение полностью сохрашмось.

Производительность насосов танкера позволяла передавать около 1000 л топлива в минуту, заполняя за три минуты баки истребителя «по самые горловины». Заправка проводилась при скорости 450-500 км/ч (по прибору) на высоте 9000-10.000 м. Оператор на танкере мог в любой момент прекратить процесс заправки. Дозаправку можно было производить несколько раз в течение одного полета как днем, так и ночью (при отсутствии облачности) с подсветом бортового прожектора.

Трудности в таких экспериментах вызывал турбулентный поток, сходивший с законцовки крыла Ту-16, требовавший от пилота истребителя в процессе заправки достаточно ювелирной работы. С целью упрощения этой процедуры, после завершения заводских испытаний, в 1956 г. СМ-10 предали в ЛИИ, где планировалось провести второй этап исследований. Для чего выпускной топливозаправочный шланг танкера доработали.

Повторные заводские испытания, в ходе которых летчик В.Н.Пронякин выполнил ряд полетов), закончились с положительным результатом. С одной дозаправкой время полета СМ-10 увеличилось до шести часов. Процесс заправки был полностью автоматизирован. Выход опытного истребителя на танкер Ту-16 производился с помощью станции «Узел».

Вместе с тем в акте по результатам испытаний отмечалось неудачное месторасположения топливоприемной штанги на МиГ-19, что серьезно осложнило бы освоение этого процесса в строевых частях.

К этому времени ОКБ-918 завершило разработку системы дозаправки топливом в воздухе для стратегического бомбардировщика М-4. В бомбоотсеке танкера должен был устанавливаться комплексный агрегат заправки (КАЗ), состоявший из барабана с накрученным на него топливным шлангом, на конце которого имелся конус. Для отработки КАЗ в 1957 г. в ЛИИ использовались летающая лаборатория на базе самолета Ил-28, имитирующая танкер, и специально доработанный истребитель МиГ-19 с макетами топливоприемников.

Исследовались условия контактирования самолета по схеме «конус» при различном расположении макетов топливо- приемных штанг. Штанги устанавливались на крыле (на расстоянии 1000 мм и 1850 мм от борта фюзеляжа, а также у фюзеляжа на уровне фонаря) и в носовой части фюзеляжа. Контактирование проводилось с конусом диаметром 640 мм, выпускавшимся на тросе из самолета Ил- 28. Полеты проводились на высоте 7000 м и приборных скоростях 450-470 км/ч. В них участвовали летчики-испытатели С.Ф.Машковский и П.И.Казьмин. Ведущим инженером был Н.Н.Курмяцкий.

Для испытаний был взят серийный самолет МиГ-19 №59210110 (красный бортовой номер «10»), который дооборудовали четырьмя макетами штанги. Первый представлял собой Z-образную трубу с двумя коленами под углом 90°. Нижнее колено устанавливалось на точках крепления пушки, а приемная головка – на уровне фонаря. Штанга крепилась на расстоянии 1400 мм от воздухозаборника и 550 мм от борта. Вынос вперед относительно крыла составлял 750 мм. Второй (смещеный относительно плоскости симметрии на 250 мм) размещался в носовой части фюзеляжа. Вынос вперед по отношению к передней кромке воздухозаборника составлял 800 мм. Третий и четвертый располагались на левой плоскости крыла на расстояниях 1800 мм и 2615 мм от оси самолета (соответственно 1050 мм и 1850 мм от борта). Вынос макета штанги №3 относительно передней кромки крыла составлял 2000 мм, а расстояние от приемной головки до воздухозаборника – 1800 мм. Для макета №4 эти величины составляли соответственно 1000 мм и 4000 мм.

Ввиду отсутствия специально оборудованного самолета-заправщика, снабженного шлангом (единственный, переоборудованный в танкер Ту-16 принимал участие в других испытаниях), конус в экпериментах выпускался на тросе из бомболюка самолета Ил-28, в котором была установлена экспериментальная тросовая лебедка для выпуска и уборки конуса. Конус выпускался на тросе диаметром 5 мм на длину 42 мот кормы самолета. Принижение составляло 10 м относительно оси истребителя. При испытаниях использовались следующие макеты конусов:

– конус без стабилизирующего устройства диаметром 640 мм (с углом раствора 60') и весом 36 кг; он использовался в первых четырех полетах;

– конус со стабилизирующим устройством (диаметр которого – 640 мм и ширина 100 мм), установленным на расстоянии 60 мм от основания конуса.

Макеты конусов имели замки для фиксации головок приемных штанг в положении «контактирование».

Исследования проводились по следующей методике. Для увеличения продолжительности рабочего режима полеты как правило выполнялись с подвесными баками. Подходы осуществлялись из исходной позиции с дистанции от конуса 10-20 м в основном снизу вверх со скольжением и без скольжения. Относительная скорость подхода в полетах варьировалась от 0,3 до 12 м/сек (1-30 км/ч по прибору). При контактировании с конусом штанга фиксировалась на замке в течение 3-5 секунд, после чего самолет МиГ-19, уменьшая скорость, осуществлял расцепку. Замок конуса для безопасности расконтактирования был отрегулирован на усилие 60-80 кг.

В первых трех полетах производились попытки контактирования каждой приемной штангой. В последующих полетах контактирование производилось только одной штангой. Всего было произведено 10 полетов. На имитацию дозаправки летали летчики-испытатели 1- го класса С.Ф.Машковский, П.И.Казьмин и С.Н.Анохин, уже имевшие определенный опыт работы по дозаправке самолетов МиГ-15бис от танкера Ту-4.

СМ-21 (он же СМ-2/В) с двумя 212-мм неуправляемыми реактивными снарядами АРС-212М подвешенными иа подкрыльевые АПУ-5.

Проведенные исследования показали, что на процесс контактирования в основном влияет поведение конуса, вызванное в свою очередь влиянием искривленного воздушного потока перед истребителем. Установка приемной штанги в носовой части фюзеляжа обеспечивала сравнительно легкое и безопасное контактирование при относительной скорости подхода к конусу 0,3- 0,5 м/сек. Контактирование другими штангами при относительной скорости подхода менее 2 м/сек являлось трудным и случайным. Конус в этом случае отходил в сторону на 2-3 м. При выполнении подхода к конусу с относительной скоростью 7-12 м/сек и скольжением контактирование становилось возможным, но требовало более высокой квалификации летчика. Результаты исследований носили предварительный характер, т.к. контактирование проводилось с конусом на тросе. При использовании конуса на шланге условия контактирования могли изменяться.

По результатам испытаний отзыв летчика 1 -го класса инженера П.И.Казьмина был следующим:

«Сконтактироваться штангами на крыле трудно и практически мало возможно из-за большой ассиметрии и значительной стреловидности крыла. Приходится смотреть в сторону и назад, что трудно и небезопасно.

Условия по контактированию носовой штангой на МиГ-15 и МиГ-19 не одинаковые по трудности. На МиГ-15 после 2- 3 тренировок удавалось контактировать- ся с первой попытки при относительной скорости 4-6 км/ч.

На МиГ-19 уход в сторону конуса более значителен и относительная скорость 6-8 км/ч (1,5-2 м/сек).

Двигатель МиГ-15 менее капризен.

При промахе конус может попасть в воздухозаборник, и в компрессор могут попасть осколки.

Такой случай был.

Большее запаздывание на отклонение руля высоты, чем у МиГ-15. Самолет не ходит за ручкой, как МиГ-15. При контактировании боковой штангой конус отходит в сторону из-за воздушной подушки.»

Но несмотря на в общем положительные результаты, систему дозаправки на МиГ-19, как впрочем и на целом ряде более поздних машин все же не внедрили. Одна из причин этого заключалась в том, что к концу 1956 г. акцент в работах по этому направлению, сместился в сторону дальней авиации. О том, что стратегическим бомбардировщикам и ракетоносцам в случае возникновении «большой войны» придется пробиваться к целям без истребительного сопровождения, «в верхах», видимо, даже не задумывались. Это, в конечном счете, и определило решение о прекращении дальнейших работ по установке системы дозаправки на МиГ-19.

В процессе производства истребителя МиГ-19 на его базе был создан ряд модификаций и опытных самолетов, а также самолетов-лабораторий, позволивших улучшить его конструкцию, усовершенствовать оборудование и вооружение. Причем, работы по совершенствованию истребителя продолжались даже после принятия на вооружение более совершенного МиГ-21.

В частности проведенное руководством страны и командованием вооруженных сил во второй половине 50-х гг. «увольнение в отставку по состоянию здоровья» штурмовой авиации (подробнее см. AM №4/98 А.Медведь «Фронтовая ударная авиация на пороге ракетной эпохи») отнюдь не сняло проблемы оказания сухопутным войскам непосредственной поддержки на поле боя. Разрабатывавшиеся на замену легендарным «горбатым» проекты истребителей-бомбардировщиков вязли во множестве проблем и потому часть задач, которые в годы Великой Отечественно войны решали Ил-2/Ил-10 возложили на истребители МиГ-15 и МиГ-17. Не избежал этого поветрия и МиГ-19, имевший мощнейшую батарею из трех 30-мм автоматических .пушек НР-30, обладавших суммарным весом секундного залпа 18 кг.

Однако для поражения наземных целей (в первую очередь танков, бронемашин) этого было мало. И потому в комплект вооружения практически всех модификаций фронтового истребителя МиГ-19 входили бомбодержатели, а также 100- и 250-кг фугасные бомбы. Но при бомбометании на малой высоте самолет неизбежно входил в зону войсковой ПВО «вероятного противника», располагавшей к этому времени различными ЗСУ калибром 12,7-40 мм, способных эффективно поражать воздушные цели на высотах до 2500 м и дальности 3500- 4000 м. Сократить время пребывания в опасной зоне, и минимизировать вероятность поражения атакующих самолетов должны были неуправляемые реактивные снаряды (НУРСы).

Уже в 1955 г. для работы по этой тематике Горьковским заводом были выделены несколько серийных истребителей МиГ-19. Первый из них (зав. №59210420, красный бортовой №420), обозначенный как СМ-2/А, нес от двух до четырех блоков на стандартных замках 396-LU, с пятью 70-мм НУРС АРС-70 в каждом. При подвеске четырех таких изделий, ПТБ с самолета снимались. Для ведения прицельной стрельбы реактивными снарядами или из пушек был установлен прицел АСП-5Н-В2, сопряженный с радиодальномером «Ра- даль-М». Впрочем, по опыту недавней войны (кстати, подтвержденному проведенными испытаниями) было известно, что малокалиберные реактивные снаряды имеют малую дальность пуска, а самое главное обладают малоэффективной боевой частью (БЧ). И потому в том же году к испытаниям подготовили СМ-2/Б (зав. №59210406, бортовой №406). От своего предшественника он отличался только двумя или четырьмя направляющими (в то время использовался термин реактивных орудий – Прим. авт.) для 190-мм НУРСов ТРС-190. При подвески четырех изделий, как и в случае с СМ-2/А использовать ПТБ было невозможно.

В 1956 г. СМ-2/Б доработали под подвеску двух НУРСов АРС-212М калибра 212 мм на авиационных пусковых устройствах АПУ-5, крепившихся к замкам 369-Ш. При этом ПТБ решили сохранить. Обозначенный как СМ-2/В он также принял участие в испытаниях нового оружия. Позже (в 1957 г.) подвесные баки демонтировали, а на их место поставили еще пару 212-мм ракет, одновременно, в очередной раз, сменив обозначение самолета на СМ-21. В том же году был доработан СМ-2/А, получивший четыре блока, в каждом из которых размещалось по девять 85-мм снарядов ТРС-85 и новое обозначение СМ-2/Д. Блоки размещались в тех же точках крепления под крылом. В процессе испытаний на обеих машинах сохранялось пушечное вооружение, поскольку помимо испытаний самих НУРСов, отрабатывалась и методика нанесения штурмовых ударов по различным наземным целям.

Еще одним довольно интересным вариантом МиГ-19 стал не реализованный проект оснащения истребителя спецвооружением (ядерной бомбой малого калибра), получивший обозначение СМ- 9/9. Однако габариты боеприпасов с такой начинкой в то время были еще до- вольног значительны и если поднять ее на «девятнадцатом» проблемы не составляло, то из-за повышенного лобового сопротивления нагрузки, скоростные характеристики машины падали настолько, что терялись все преимущества перед фронтовым бомбардировщиком.

Послужил МиГ-19 и для отработки авиационного ракетного оружия для дальней авиации. В частности, эта машина использовалась для отработки системы управления и наведения ракеты Х-20, которая создавалась отделом «К» ОКБ-155 для ракетоносца Ту-95К. Еще одним образцом работы над которым велись с использованием «девятнадцатых» стал комплекс К-10 «Луга-С». Однако об участии МиГ-19 в этих проектах (и ряде других) редакция планирует более подробно рассказать в книге посвященной этому истребителю.

Окончание следует

РЕАЛИИ И ПЕРСПЕКТИВЫ

полковник авиации

Владимир Владимир Бабошин
