БМД-1 (Россия)

Та же башня, что и у БМП-1, установленная в передней части крыши; оснащена 73-мм пушкой и ПУ ПТУР. Подвеска с каждой стороны состоит из 5 опорных и 4 поддерживающих катков, ведущего колеса сзади, натяжного колеса впереди.

Носовая часть заостренная; на лобовом броневом листе – вол- ноотражательный щиток; борта вертикальные, с небольшой фаской на стыке между бортом и крышей.

Экипаж 3+4

Вооружение 73-мм пушка,7,62-мм СП, ПУ ПТУР, 2х7,62-мм КП

Боекомплект 2000х7,62-мм, 40х73-мм, Зх ПУ ПТУР

Длина 5,4 м

Ширина 2,63 м

Высота 1,62-1,97 м

Клиренс 0,1-0,45 м

Боевая масса 7500 кг

Удельная мощность 32 л.с./т

Удельное давление на грунт 0,57 кг/см #178;

Максимальная скорость:

по шоссе 70 км/ч

в воде 10 км/ч

Запас хода 320 км

Запас топлива 300 л

Преодолеваемые препятствия:

– брод плавает

– ров 1,6 м

– стенка 0,8 м

– подъем 60%

– боковой уклон 30%

Толщина брони до 15 мм (корпус), до 23 мм (башня)

Тип брони алюминиевая

Система РХБЗ есть

ПНВ ИК, у механикаводителя, командира и наводчика-оператора

БМД-1 разработана специально для ВДВ России и впервые появилась в 1973 г. Место механика-водителя находится в передней части по центру; справа от него – командир; слева – стрелок за курсовым пулеметом. Башня такая же, как на БМП-1, с 73-мм гладкоствольной пушкой 2А28 и 7,62-мм СП ПКТ. Углы возвышения пушки от -4° до +30°; башня полноповоротная. Над пушкой установлена ПУ ПТУР АТ-3 Sagger, управляемой по проводам; в каждом углу передней части – по 7,62-мм пулемету. МТО – в кормовой части. БМП-1 – плавающая машина; на воде приводится в движение двумя водометными движителями, установленными в кормовой части. Гидропневматическая подвеска машины позволяет механику-водителю регулировать клиренс.

БМД-1П с установленной на шкворень ПУ ПТУР АТ-4 Sagger. БМД-2 с новой башней с 30-мм пушкой, как и на БМП-2, с 7,62-мм СП, с установленной на шкворень ПУ ПТУР АТ-5 Sprandel; только один 7,62-мм курсовой пулемет. 82-мм самоходный миномет, который целесообразнее всего было применять в Афганистане.

БТР-Д – удлиненное шасси, без башни, с 6 катками, более высокая крыша.

БМД-КШМ.

БМД-00В – машина связи.

БРМ-Д – ремонтная машина.

1В118 – артиллерийский ПНП.

1В119 – машина управления артиллерийским огнем.

БМД-1- КШМ с ПУ огнемета «Шмель».

БРЭМ-Д – разведывательная машина.

БТР-Д – тягач для ЭУ-23 или соответствующая ЗСУ.

С0-120 – 120-мм самоходная гаубица-миномет на шасси

БМД-1.

Производство завершено. Состоит на вооружении Азербайджана, России, Украины, Анголы, Беларуси, Узбекистана, Индии, Ирака, Армении, Молдовы.

Российские государственные предприятия, возможно в Ижевске.

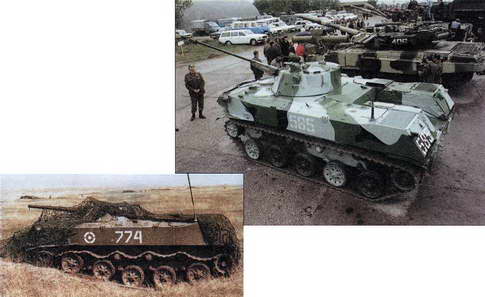

БМД-2 с новой башней с 30-мм пушной Внизу: БМД-1
