Истребитель «Накадзима» Ки-27

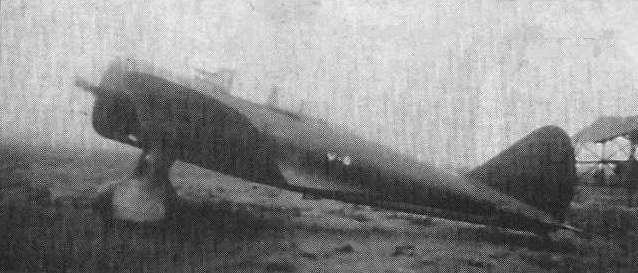

И-97 (Ки-27), испытанный в Н-ской части ВВС Красной Армии (1939 г.)

Л учший японский истребитель предвоенного периода Ки-27 тип 97 в документах НИИ ВВС получил название «Накадзима» И-97. На этот раз с принадлежностью самолета к фирме не ошиблись. Именно в компании «Накадзима» под руководством конструктора Хидео Итакава был разработан и построен Ки-27.

Однако во всех отчетах об испытаниях И-97 советские авиационные специалисты и летчики уверенно повторяли: этот истребитель является удачной модификацией самолета «Накадзима» И- 96 (т.е. «Мицубиси» А5М2), который в 1939 г. уже исследовался в институте.

Исходили из того, что внешний вид и геометрические размеры самолетов И-96 и И-97 почти совпадали, но конструкция И-97 совершеннее и мотор на нем установлен более мощный. Обращалось внимание на состав оборудования и высокое качество производственного выполнения всех деталей, практически одинаковые на обоих самолетах. По-видимому, в нашей стране существовало слабое представление об унифицированном промышленном производстве. Поэтому японские самолеты разных авторов и фирм упорно считались модификациями.

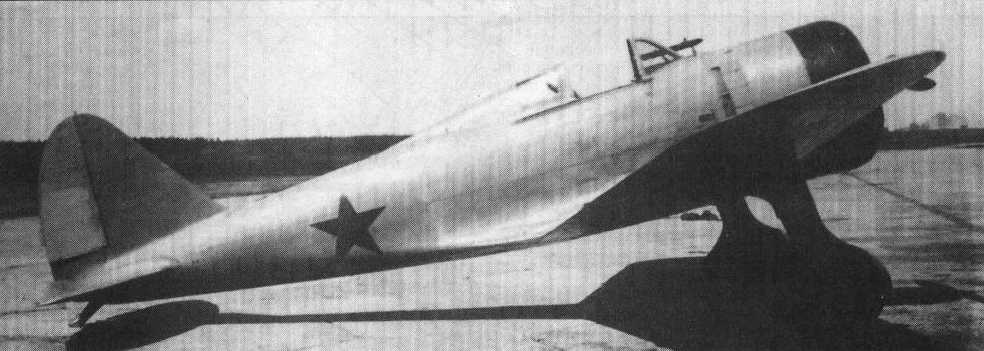

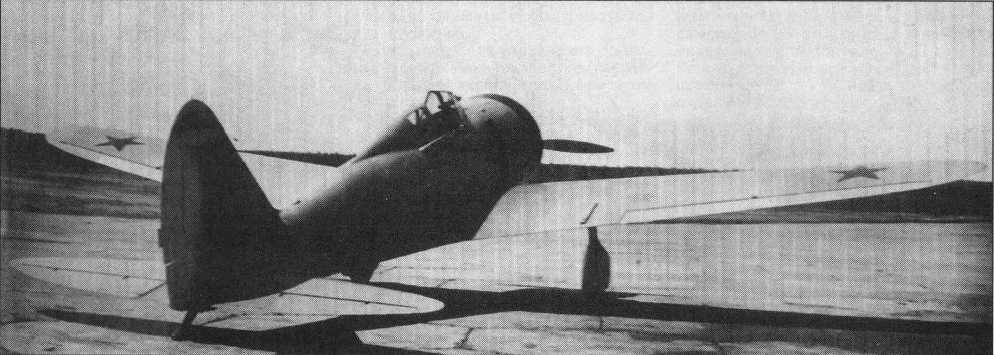

В НИИ ВВС самолет И-97 прибыл 10 сентября 1939 г. со значительными повреждениями: отсутствовал руль высоты, были сломаны хвостовая и моторная части фюзеляжа, в конструкции и в агрегатах винтомоторной группы насчитывалось большое количество пулевых пробоин. Машину восстановили на опытном заводе института, частично покрасили и подготовили к летным испытаниям. Пришлось отремонтировать мотораму, хвостовую часть фюзеляжа, бензо- и маслобаки, стабилизатор, изготовить новый руль высоты, детали шасси и многое другое.

Истребитель И-97 проходил испытания в период с 15 ноября по 16 декабря 1939 г. и с 26 мая по 2 июня 1940 г. Зимой самолет не летал из-за невозможности установки лыж для взлета и посадки. Всего во время испытаний произвели 38 полетов общей продолжительностью 10 часов 30 минут.

Мотор работал на земле 8 часов 50 минут, на станке – 20 часов 15 минут. Летные характеристики снимали с углом установки лопастей винта (33°) и наддувом, которые соответствовали японской регулировке в боевых условиях. При испытаниях с самолета демонтировали кольцевой (лобовой маcляный радиатор, так как при пробах мотора на земле масло в нем сильно переохлаждалось.

Испытание вооружения и спецоборудования в НИИ ВВС не проводилось, поскольку оно уже было знакомо по самолетам И-95бис и И-96.

Кроме изучения вышеупомянутой машины, был произведен облет самолета И-97 более позднего выпуска летчиками НИИ ВВС и летчиками Н-ской авиационной части (предположительно – на территории Монголии).

Источником информации для специалистов института служили также отчеты по проведению воздушных боев с И-97 (Ки-27) советских самолетов И- 16 и И-153 во время операций в районе озера Халхин-Гол.

В группу непосредственных участников испытаний входили: ведущий инженер военинженер 3-го ранга М.И.Та- ракановский, помощник ведущего инженера военинженер 3-го ранга Рабкин, ведущий летчик-испытатель капитан А.С. Николаев, ведущий инженер по ВМГ военинженер 3-го ранга Золото- рев, ведущий инженер по вооружению военинженер 3-го ранга Березин, техник самолета воентехник 2-го ранга Стрелков, техник по вооружению воентехник 2-го ранга Наумов, моторист старшина Сидоркин, техники-расчет- чики Андросова и Сорина, техник по приборам Быков, техник-кислородчик Коробков.

Истребитель облетывали: генерал- майор авиации А.И.Филин, полковой комиссар Холопцев, летчики-испытатели майоры С.П.Супрун и П.М.Стефа- новский, военинженер 2-го ранга капитан А.Г.Кочетков, военинженер 2-го ранга капитан А.Г.Прошаков, старший лейтенант А.Г.Кубышкин, старший лейтенант Шапоров, летчик-испытатель Н- ской части К.К.Коккинаки и командир эскадрильи Олейниченко.

Конструктивно самолет И-97 представлял собой цельнометаллический низкоплан. Фюзеляж – монокок с дюралевой обшивкой и стрингерами. Киль был изготовлен за одно целое с фюзеляжем. За кабиной летчика на фюзеляже имелся разъем для удобства транспортировки. Внизу находится большой люк, предназначенный для осмотра крепления передней и задней части фюзеляжа, а также агрегатов управления.

Кабина закрытого типа, со сдвигающимся назад фонарем. Подвижная средняя часть на исследуемом в НИИ ВВС экземпляре И-97 отсутствовала – ее, очевидно, сняли в боевой обстановке для улучшения обзора.

Крыло трехлонжеронное, с работающей обшивкой, тонкого профиля. Имело сквозное строение и лишь короткие съемные отсеки на консолях. На крыле были установлены щитки-закрылки типа «Шренк» с механическим управлением. Элероны типа «Фрайз». Заклепки крыла (как и фюзеляжа) выполнены с потайной головкой.

Оперение металлическое, рули и элероны имели полотняную обтяжку. На руле высоты был установлен флетнер, регулируемой только на земле. На руле поворотов и элеронах установлены пластинки для балансировки самолета на земле. Рули и элероны имели 100- процентную весовую компенсацию.

Шасси одностоечное, неубирающееся. Костыль неориентирующийся и неуправляемый. Амортизация шасси была масляно-пневматическая, а костыля – масляно-пружинная. Тормоза колес механические.

Управление смешанное: элеронами – жесткое, а рулем высоты и поворотов – тросовое.

На самолете И-97 устанавливался звездообразный мотор воздушного охлаждения фирмы «Котобуки». Он имел максимальную мощность 650 л.с., был снабжен редуктором и нагнетателем. Высотность мотора, полученная при летных испытаниях, равнялась 3100 метрам.

Винт металлический, трехлопастный, фиксированного шага (испытания в НИИ ВВС проводили с двухлопастным, советского производства). Запуск мотора осуществляется от автостартера через храповик, смонтированный на втулке винта.

Имелось пять бензиновых баков, из них четыре – в крыле и один резервный – в фюзеляже, за доской приборов. Емкость основных баков составляла 332 литра (250 кг). Кроме того, на самолете предусматривалась подвеска сбрасывающихся бензобаков. Масляный бак один. Бензо- и маслобаки непротектированные.

Вооружение самолета состояло из двух синхронных пулеметов «Виккерс» калибра 7,7 мм с общим боезапасом 1000-1100 патронов. Имелся оптический прицел типа ОП-1. Гашетка пулеметов, как и на других японских самолетах, монтировалась на секторе нормального газа мотора.

Изготовленное в Японии по лицензии кислородное оборудование французской фирмы «Гурду-Лезэр» образца 1930 г. состояло из баллона, редуктора, индикатора потока, полумаски и гладкого резинового шланга с наружным диаметром 8 мм.

Для полетов ночью и в сложных метеоусловиях на щитке крыла устанавливались два факелодержателя. В полете, когда щитки закрыты, факелы направлены вдоль по потоку. На посадке они отклоняются на 45° вместе со щитками. Для лучшего видения приборов на их стрелки и шкалы нанесено большое количество светящейся массы. Индивидуальное освещение имел только компас.

На самолете предусматривалось место для радиостанции, и имелись вводы для антенны. Питание электроэнергией осуществлялось от аккумулятора.

В результате обобщенного мнения советских летчиков-испытателей сложилась картина рабочего места пилота на японском истребителе. Кабина была просторная, задувание незначительное и возможен полет без очков. Рычаги управления располагались удобно. Приборы на приборной доске были малочисленны и хорошо скомпонованы для наблюдения.

Обзор на рулежке вперед лучше, чем на И-16, благодаря тому, что летчик сидел выше и ближе к мотору. Обзор в стороны и назад хороший. Открытые створки капота ухудшают обзор. Обзор при наборе высоты вперед неудовлетворительный.

В полете обзор назад, вниз, вверх, вперед и в стороны были очень хорошие. Недостаточен обзор вперед-вниз под собой. Обтекатель за головой летчика был застеклен плексигласом, что очень помогало обзору назад во время воздушного боя. Удобно расположенное зеркало впереди летчика под козырьком в его верхней части облегчало обзор задней полусферы.

Сидение признали неудачным, потому что у летчика быстро уставала спина и поясница. Регулирование щитков при помощи рукоятки занимало много времени, так как для полного опускания щитков (до 45°) приходилось делать 21 оборот. Неудобными были педали ножного управления и педали тормозов. Сектор высотного газа пружинил и мог отходить. Бронеспинка кресла отсутствовала.

Позади кабины летчика под фюзеляжем находился люк, через который человек легко попадал в самолет. Благодаря этому можно было возить с собой техника, если этого требовала обстановка.

Самолет обладал хорошей продольной поперечной и путевой устойчивостью, и по технике пилотирования напоминал летчикам-испытателям НИИ ВВС
