Календарь отечественного кораблестроения

Сто десять лет назад, 7 марта (24 февраля по ст. ст.) 1888 года в Николаевском адмиралтействе началось строительство эскадренного броненосца «Двенадцать Апостолов».

«Двенадцать Апостолов» – четвертый мореходный броненосец, построенный для Черноморского флага но 20-летней программе (1888-1902). Он стал первым из отечественных кораблей нового, ставшего классическим конструктивного типа эскадренного броненосца конца XIX – начала XX века.

Сборка корпуса на стапеле Николаевского адмиралтейства началась под руководством корабельного инженера С.К.Ратника 24 февраля 1888 года 1* . Энергично разворачивающиеся первоначально работы спустя месяц- другой начали тормозиться из-за нерешенности множества проектных и организационных проблем. Решение всех вопросов затянулось более чем на год, и только 9 августа 1889 года состоялась официальная закладка корабля, спуск на воду – 1 сентября 1890 года. 28 апреля 1892 года после наспех проведенных швартовых испытаний корабль прибыл в Севастополь на достройку. которая продолжалась в течение двух с лишним лет. В то же время. 1 мая 1893 года корабль начал свою первую кампанию.

Артиллерия главного калибра состояла из четырех 305-мм пушек длиной в 30 калибров картузного заряжания Обуховского завода в барбетных установках, имевших поворотные броневые куполообразные прикрытия над орудиями. Четыре 152 мм пушки устанавливались в каземате, который для повышения устойчивости располагался на уровне второй батарейной палубы. Кроме того, на вооружении корабля имелись 12 47-мм, Пятиствольных 37-мм и две 64-мм десантные пушки. 6 381-мм торпедных аппаратов. Бронирование: борт – 229-356 мм, палуба – 51-66 мм, башни 305 мм. рубка – 203 мм. броня – сталежелезная. Дополнительной защитой служили шедшие вдоль бортов угольные ямы.

Главная энергетическая установка состояла из двух вертикальных машин тройного расширения контрактной мощностью 8500 л.с., приводивших во вращение два гребных винта диаметром 5.26 и шагом 7.01 м при частоте вращения до 90 об/мин. Пap для главных машин производили 4 одинарных и 2 двойных цилиндрических огнетрубных котла с суммарной нагревательной поверхностью 1880 м : . Два цилиндрических котла меньшей производительности подавали пар для вспомогательных механизмов на стоянках. Контрактная максимальная скорость- 15.57 уз. практически скорость при нормальных условиях эксплуатации не превышала 14.5 уз. Дальность плавания 10- узловым экономичным ходом с полным запасом составляла около 1300 миль. Полное водоизмещение – 8119 т, основные размерения: длина наибольшая 104.2. ширина – 18,36 осадка – 8.2 м. На корабле нашли применение многие технические новинки того времени: динамомашины фирмы «Сименс» с напряжением 100 В вместо применявшихся ранее 50-70 В. усовершенствованная система управления огнем Н.Г.Гейслера, винтовой рулевой привод системы Девиса и Форрестера, безвантовые мачты, вытяжные электровентиляторы, с двигателями, встроенными в вентиляционный раструб, аккумуляторные батареи на случай выхода из строя динамомашин.

7 сентября 1907 года «Двенадцать Апостолов» переквалифицировали в линейный корабль, 19 марта 1911 года корабль разоружен и сдан на хранение иевастополье ком у порту, а 22 августа 1914 года переоборудован в блошки в. В 1924 году он был частично демон тирован и 28 января 1931 года исключен из списков флота в связи с передачей «Рудметаллургторгу» для реализации.

Девяносто лет назад, в марте 1908 года в поселке Кукуй закончена сборка семи бронированных речных канонерских лодок типа «Вогул» для реки Амур.

Большая часть сухопутной границы на Дальнем Востоке проходила по реке Амур. Для ее охраны необходимо было иметь хорошо оснащенную речную флотилию. Приоритет был отдан строительству канонерских лодок. 31 октября 1904 года Морское министерство заключило с Сормовским заводом кон факт на постройку 10 таких кораблей. Технические условия и спецификацию разработал корабельный инженер К.А.Теннисои. Приказом по министерству от 14 ноября 1905 года кораблям присвоили названия «Бурят», «Монгол», «Орочаннн». «Вогул», «Вотяк», «Калмык», «Киргиз», «Корел», «Сибиряк», «Зырянин».

Канонерские лодки строили на Сормовском заводе, а затем отправляли по железной дорого в поселок Кукуй на реке Шилке, где их окончательно собирали на временных стапелях созданного там отделения Сормовского завода. Артиллерийское вооружение состояло из двух 75 -мм орудий системы Канэ и четырех переносных пулеметов. Боевая рубка, элеваторы и носовая часть мостика защищались 12- мм броней. Водоизмещение составляло 193 г, главные размерения 54.5 х 8.2 х 0,61 м. Паровые машины мощностью 480 л. с. обеспечивали скорость полного хода до 11 уз.

Когда лодки находились уже в достройке, было решено усилить их вооружение и бронирование. Поскольку первые три лодки «Бурят», «Монгол», «Орочаннн» имели высокую степень готовности, их решили достроить по первоначальному проекту. Они стали называться канонерскими лодками типа «Бурят», а модернизированные – по имени головного корабля – типа «Вогул». Доработки производились на месте сборки в поселке Кукуй и завершились в марте 1908 года. Приемные испытания начались в мае, а 24 сентября 1909 года канонерские лодки типа «Вогул» зачислили в состав Амурской флотилии.

В отличие от первоначального проекта на переработанных лодках борта и палубы защищались броней толщиной 9,5-12,7 мм. Вооружение состояло из двух 120-мм орудий, 122-мм гаубицы и четырех пулеметов. Кроме того, паровые котлы были переведены с угольного на нефтяное отопление. При этом водоизмещение возросло до 244 т, а осадка до 0,84 м, но скорость снизилась незначительно, всего до 10 уз. В июне 1910 года лодки оснастили радиотелефафными станциями.

В 1918-21 годах во время японской интервенции лодки «Зырянин», «Калмык», «Киргиз» и «Корел» были выведены из строя, остальные продолжали службу в Красном флоте. При этом они получили новые имена; «Вогул» – «Беднота», потом – «Красная Звезда», «Вотяк» – «Пролетарий», «Сибиряк» – «Красное Знамя». Лодки неоднократно проходили капитальные ремонты и модернизацию. В результате на вооружении появились современные 100-мм длинноствольные пушки, 37-мм и 20-мм зенитные автоматы, крупнокалиберные пулеметы, а также приспособления для постановки мин. Мощность главных машин (у «Красной Звезды» и «Красного Знамени») возросла до 1600 л. с.. коренным образом изменился и архитектурный облик кораблей.

«Красная Звезда» и «Пролетарий» участвовали в войне с Японией в 1945 году и были удостоены гвардейского звания. Последней из списков флота исключена «Красная Звезда» – 31 августа 1961 года, через 52 года после вступления в строй.

1* Все даты до 14 февраля 1914 года даны по старому стилю.

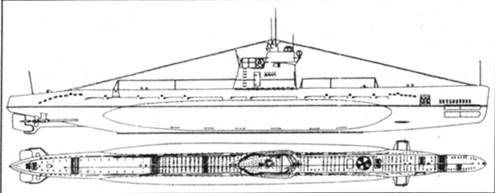

Пятьдесят пять лет назад. 20 марта 1943 г(н)а в состав ВМФ принята головная малая подводная лодка М-200 «Месть» проекта 96 (серия XV).

Созданные в 30-х годах малые подводные лодки серий VI, VI-бис и XII имели существенные недостатки. У них была низкая мореходность, плохие условия обитания. Одновальная энергетическая установка не обеспечивала достаточной живучести. Но самое главное, два торпедных аппарата без запасных торпед позволяли за боевой выход сделать только один залп (стрельба одной торпедой в то время не могла быть эффективной), после чего приходилось возвращаться на базу для перезарядки торпедных аппаратов.

Проект 96 (серия XV) малой подводной лодки с улучшенными тактико- техническими данными был разработан в 1939 году в ЦКБ -18 под руководством Ф.Ф.Полушкина. Особенностями его стали полуторакорпусная конструкция с булями по бокам прочного корпуса, в которых размещались цистерны главного балласта, двухвальная главная энергетическая установка, четыре носовых торпедных аппарата. Кроме того, были сокращены типоразмеры арматуры и появилась возможность секционной сборки лодки.

Лодки XV серии выгодно отличались не только от отечественных малых подводных лодок 30-х годов, но и от иностранных аналогичного класса, включая современные им германские серии ПС. Водоизмещение надводное составляло 281 т, подводное – 351 т, главные размерения 50,5 х 4,4 х 2,81 м, предельная глубина погружения – 70 м, рабочая – 60 м, два главных дизеля 11Д по 600 л. с., электродвигатели 11Г- 17 по 218 л. с., надводная скорость хода 15,5 уз, подводная – 7,9 уз, дальность плавания надводная – 4500 миль при скорости экономического хода 8 уз, подводная – 85 при скорости 2,9 уз, автономность – 10 суток, экипаж 32 человека. Кроме четырех 533-мм торпедных аппаратов имелась 45-мм пушка.

Головная лодка М-200 была заложена в марте 1940 года в Ленинграде на заводе М 196 (при входе в строй она получила имя «Месть» по просьбе вдов погибших моряков-подводников, собравших пожертвования на ее достройку), гам же вскоре заложили еще шесть однотипных лодок. Три единицы были заложены на заводе № 112 в Сормове. Из них в годы войны достроили только четыре из заложенных в Ленинграде М-200 – М-203. В начале войны они в недостроенном виде были переведены из Ленинграда по Мариинской системе и Волго в Астрахань. Достроенные заводом № 638 М-200 и М- 201 в марте-апреле 1943 года вошли в состав Каспийской флотилии. а летом переведены на Север водным путем и участвовали в военных операциях. М- 202 и М-203 были сданы тем же заводом Черноморскому флоту в феврале и октябре 1944 года.

Достройка остальных заложенных до войны подводных лодок XV серии продолжилась уже после войны. Они вошли в строй в 1947-48 гг. В 1947 году закладка лодок этой серии возобновилась и на заводе № 196 в Ленинграде было построено еще 43 корабля. Последняя лодка вступила в строй 3 марта 1953 года. В 1947-48 гг.

– 3 лодки переданы Болгарин, в 1957-59 гг.

– 2 Египту, в 1954- 55 гг.

– 6 Польше. в 1954-55

– 4 Китаю, в 1954-57гг.

– 4 Румынии.

В 1957 году с лодок было снято артиллерийское вооружение, позднее при капитальных ремонтах с носовой части палубы убрана и площадка, на которой стояла пушка. В строю подводные лодки XV серии находились до второй половины 60-х годов.

Публикацию подготовил

Владимир ГАЗЕНКО

Г. ДЬЯКОНОВ. К.КУЗНЕЦОВ
