«Леопард-2»

О танке «Леопард- 2» написано немало. В материалах, опубликованных в зарубежной печати, лаются высокие оценки боевых характеристик этой машины 1* , которая стала поступать в войска с 1979 г. В ходе производства и эксплуатации осуществлялась неоднократная модернизация танка «Леопард 2» по улучшению характеристик вооружения и защиты. Вместе с тем, классическая компоновочная схема этой машины практически исчерпала свои возможности и не позволяет с помощью дальнейшей модернизации резко повысить боевые характеристики и особенно защиты. Известно, что основная защита подобных бронеобьектов сосредоточена во фронтальной части башни и корпуса (в угле ±30° от центральной оси танка). Но эти фронтальные фрагменты защиты позволяют бороться только с такими классическими противотанковыми средствами, как бронебойные подкалиберные снаряды (БПС), ПТУР и другими боеприпасами, имеющими настильную траекторию. Также известно, что крыша, борт, днище танка «Леопард-2» имеют толщину броневых листов равную 20…70 мм, что не является серьезной зашитой от новых образцов высокоточного оружия, поражающего боевые машины сверху. К тому же противотанковые мины обладают высокой эффективностью поражающего действия снизу. Таким образом, можно сказать, что классическая защита танка «Леопард-2» позволяет бороться с классическими боеприпасами БПС и ПТУР (старых схем), но не с новыми противотанковыми средствами (ПТС). Перед тем, как дать конкретную оценку поражающего действия различных ПТС по танку «Леопард- 2» рассмотрим конструктивные и компоновочные характеристики этой машины и некоторые особенности ее создания.

В 1963 г. ФРГ и США приступили к разработке совместного проекта основного боевого танка МВТ 70. однако различное видение будущей машины специалистами двух стран и проблемы с менеджементом программы привели к прекращению работ в 1970 г. Тем не менее, опыт, полученный при создании и испытаниях опытных МВТ- 70 не был потерян. И в США, и в ФРГ приняли решение разрабатывать «национальные» танки с использованием технологий и конструкций, отработанных на МВТ-70. В США таким танком стал M l «Абрамс», в ФРГ «Леопард-2».

В ФРГ также рассматривались возможности глубокой модернизации состоявших на вооружении бундесвера танков М-48А2С или германских «Леопард-1». На модернизации можно было сэкономить значительные средства, но оценка проекта показала, что доработанные машины не смогут эффективно бороться с новыми танками советской конструкции.

1* См. «Т и В» № 8. 1998 г.

«Леопард-2К»

Проектирование танка Kampfpanzer- 2, он же «Кейлер», он же «Леопард-2», началось в 1967 г. и некоторое время велось параллельно с работами по МВТ 70. После аннулирования программы американо-западногерманского танка, разработка «Леопарда 2» получила наивысший приоритет среди военных программ бундесвера Работы по танку взял подлинный контроль тогдашний министр обороны ФРГ Гельмут Шмидт. Так же как и при разработке «Леопарда 1». в создании второго послевоенного германского основного боевого танка участвовало несколько фирм. Главным подрядчиком выступала фирма Краусс- Маффей АГ: специалисты фирмы Порше отвечали за общие вопросы проектирования всей конструкции и детально разрабатывали ходовую часть; фирма Вегманн разрабатывала башню, а фирма АЕГ Телефункен – систему управления огнем.

В процессе разработке нового танка все его основные узлы испытывались на стендах, ходовых макетах и в климатических камерах.

Параллельно рассматривались два варианта: «Леопард- 2К» с пушечным вооружением и «Леопард 2FK» с противотанковым ракетным. В 1971 г. работы по созданию последнего были прекращены. К 1974 году было построено 16 корпусов и 17 башен танка «Леопард-2К».

Заключительный этап испытаний прототипов нового танка проводился в феврале мае 1975 г. на полигонах Шило в Канаде и Юма в США. Выбор заокеанских полигонов диктовался необходимостью обкатать машины в различных климатических условиях В Америку были доставлены четыре танка, два вооруженные 120- мм пушками Rh-120 и два со 105-мм нарезными орудиями L7. Экипажи были укомплектованы военнослужащими Учебного центра бундесвера, расположенного в Мюнстере.

В течение первых пяти недель испытаний четыре танка «Леопард» наездили примерно 1450 км в снегах полигона Шило. Кроме проверки ходовой части проводились боевые стрельбы, было выпушено 436 снарядов с места и в движении, причем основной упор делался на проверку возможностей новейшей 120-мм гладкоствольной пушки; из обоих таких орудий был произведен 401 выстрел, в то время как из 105-мм пушек – всего 35. Испытания показали, что механические характеристики ходовой части танка в условиях низких температур полностью удовлетворяют командование бундесвера. Двигатели запускались без предварительного прогрева при температуре -18° С; при -30° С требовался прогрев, после которого дизели запускались без проблем. Подвижность танка по глубокому снегу также была вполне удовлетворительной. В то же время отстрел орудий покачал ухудшение кучности стрельбы, хотя требование к сроку службы стволов оговаривало 1 000 выстрелов.

Заключительный этап испытаний проводился с 21 апреля по 20 мая на полигоне Юма, штат Аризона. Ходовая часть танка в условиях жары уже была достаточно испытана в учебном центре «41» бундесвера, расположенном в Трире, поэтому основной упор теперь делался на проверку функционирования орудий и системы управления огнем. Четыре танка в ходе этих испытаний прошли 1750 км и произвели 1653 выстрела боевыми снарядами, из которых 801 выпущен из 105-мм пушек и 852-из 120- мм. 52 120-мм снаряда было выпушено с ходу по движущейся цели на дистанции 800-1000 м. 44 поразили цель. Вероятность поражения движущейся цели при стрельбе с ходу, таким образом составила 85%. Механическая часть продемонстрировала неограниченную возможность использования танков «Леопард-2К» при температуре окружающего воздуха до +45° С.

В рамках рекламной компании на испытания танков «Леопард 2К» были приглашены военные обозреватели из ФРГ, США, Франции и Великобритании. Специально для них была продемонстрирована замена силовой установки в полевых условиях; вся операция заняла 19 минут.

Танк спроектирован по классической схеме: отделение управление спереди, боевое отделение в средней части и МТО – в кормовой.

В отделении управления размещается водитель, основная часть боекомплекта и фильтровентиляционная установка. Рабочее место водителя смещено к правому борту; сиденье водителя регулируется по высоте и может устанавливаться в два положения: по боевому – при закрытым люке и по походному – с открытым люком. Для наблюдения за местностью перед люком установлены три перископических смотровых прибора.

Главное внимание при разработке танка уделялось огневой мощи, поэтому неслучайно, что вопрос о калибре орудия стал наиболее болезненным. Параллельно отрабатывались танки со 105-мм нарезной пушкой (ими были вооружены десять опытных машин) и со 120-мм гладкоствольной (семьтанков). «Леопард 2» стал первым западным танком, оснащенным 120-мм гладкоствольной пушкой.

Гладкоствольные пушки имеют более высокое давление в канале ствола, вследствие чего способны разогнать снаряд на более коротком участке. Иначе говоря, возможно уменьшить длину ствола. Так пушка Rh 120 короче английской нарезной 120-мм пушки L11 (длина ствола Rh 120 5520 мм, 1.11 – 6120 мм), хотя начальная скорость снаряда, выпущенного из немецкого орудия выше, чем у выпущенного из английской пушки. 120 мм орудие короче и 105-мм нарезной пушки тан ка «Леопард- 1» (на 45 мм), при этом оно имеет больший внутренний и наружный диаметры, а следовательно-обладает большей изгибной жесткостью, что уменьшает ошибку вибрационного рассеивания снарядов при стрельбе с ходу. Более короткий ствол орудия облегчает его балансировку и упрощает стабилизацию при движении танка; в результате также повышается точность стрельбы с ходу. Гладкий ствол менее подвержен эрозии пороховых газов, а его срок службы примерно в два раза выше, чем у нарезного. К тому же производство гладкоствольных пушек обходится дешевле. В то же время гладкоствольные орудия не лишены недостатков, главные из них связаны с боеприпасами. Номенклатура снарядов к таким пушкам более ограниченная, чем к нарезным. В середине 70-х годов имелось всего два типа выстрелов к 120- мм пушке Rh-120. Снаряды гладкоствольных орудий для стабилизации траектории имеют оперение, что на 20% снижает массу взрывчатого вещества.

Нельзя сбрасывать со счета, что кроме беспристрастных технико-экономических показателей на выбор гой или иной системы оружия влияют и определенные традиции, а также личностные пристрастия разработчиков. За нарезной пушкой L7 стояли годы успешной эксплуатации и проверка боевыми действиями, в то время как у сторонников 120-мм орудия были лишь расчеты, результаты полигонных стрельб и пример коллег по ту сторону «железного занавеса». Неудивительно, что педантичные немцы решили детально «обкатать» на реальных танках в полигонных условиях, максимально приближенных к боевым, оба орудия, прежде чем сделать окончательный выбор.

Установка более тяжелого, чем 105 – мм пушка 1.7,120 мм орудия фирмы Рейнметалл потребовало значительно усилить противооткатные устройства. Приводы наведения пушки и поворота башни гидравлические; в аварийном режиме прицеливание орудия также осуществляется с помощью гидроприводов для чего у наводчика установлены две ручные помпы. Пушка стабилизирована в двух плоскостях. Система стабилизации разработана американской фирмой Кадиллак для танка МВТ- 70, но перед установкой на «Леопард» ее значительно модернизировали специалисты германских фирм АЭГ Телефункен и Фейнмашннише Верке Майнц. В середине 70-х система стабилизации орудия танка «Леонард 2К» считалась лучшей в мире.

С пушкой спарен пулемет MG3 калибра 7.62 мм.

Основным прицелом наводчика является EMES-12, разработанный фирмой Цейсс. В прицел интегрированы лазерный и стереоскопический дальномеры. Бинокулярный стереоскопический дальномер имеет базу 1,72 м и 8 или 16 кратное увеличение. Комбинация двух дальномеров, использующих различные принципы для определения расстояния до цели, позволяет повысить достоверность и точность измерения. В качестве вспомогательного наводчик использует монокулярный перископический прицел TZF 1 А, аналогичный установленному на танке «Леопард-1». У командира установлен панорамный перископический прицел PER1-R-12 со стабилизированной линией визирования. Командир имеет возможность самостоятельно наводить пушку, для чего применяется механизм синхронизации оптической оси прицела и оси ствола орудия.

Для наблюдения в темное время суток используются активные ИК-приборы ночного видения и наблюдательные устройства с электронно оптическими усилителями. В отличие от танка «Леопард-1». ИК прожектор «Леопарда 2К» установлен стационарно и прикрыт башенной броней. Использование активных приборов ночного видения предусматривалось только в случае невозможности работы приборов с электронно оптическими усилителями, поскольку излучение ИК прожектора сильно демаскирует танк.

Места командира и наводчика танка "Леопард-2”. В центре виден панорамный перископический прицел PERI-R-12 со стабилизированной линией прицеливания

На прототипах испытывались две различных системы управления огнем – фирм Цейсс/Элтро и АЭГ-Телефункен. Обе системы построены вокруг ЭВМ FLER II фирмы АЭГ-Телефункен. Системы управления огнем вырабатывают данные для стрельбы (углы вертикального и горизонтального наведения пушки) с учетом атмосферных условий, типа боеприпаса, пространственного положения танка, расстояния до цели. Для прицеливания наводчику необходимо только выбрать мишень и наложить на нее маркер. Обнаружить замаскированные цели помогает специальный датчик, реагирующий на их тепловое излучение.

Немецкие конструкторы в течение долгого времени придерживались взгляда, что лучшей защитой танка является ого высокая подвижность. В русле данной концепции для установки на танк МВТ 70 был спроектирован мощный двигатель, который без изменений установили на «Леопард-2К». Моторно-силовая установка объединена в единый конструкционный блок; в полевых условиях его можно заменить за 15 минут. Двигатель в МТО расположен вдоль корпуса танка, а между МТС) и боевым отделением установлена огнеупорная перегородка.

«Сердцем» блока является многотопливный V образный 12-цилиндровый четырехтактный дизельный двигатель MB 873 мощностью 1500 л. с. при 2600 об/мин. Двигатель относится к дизелям предкамерного типа, имеет жидкостное охлаждение и турбонаддув. Дизель – по тем временам чрезвычайно компактный, в одном кубическом метре дизеля МВ-873 содержится 892 лошадиные силы, что более чем вдвое превосходит аналогичные показатели двигателей таких западных танков, как «Чифтен», M-60AI, АМХ 30, Strv 103, Pz.68. Отношение массы к мощности у дизеля MB 873 составляет 1,57 кг/л.с., что на 47% больше, чем у дизеля MB- 838 танка «Лепард-1».

На двигателе смонтированы два турбокомпрессора и два охладителя наддувочного воздуха, включенные в общую систему охлаждения. Воздух для питания двигателя поступает через два воздухозаборника, расположенные на крыше МТО и прикрытые сверху кормовой нишей башни, в два воздухочистителя, закрепленные с двух сторон на двигателе и соединенные короткими патрубками с турбокомпрессорами. Воздухоочистители двухступенчатые. В качестве первой ступени используется циклон, а в качестве второй – сменные кассеты с фильтрующими элементами. Пыль, отфильтрованная на первой ступени удаляется электровентиляторами.

Над картером трансмиссии расположены два кольцевых радиатора системы охлаждения, в центре которых установлены центробежные вентиляторы с приводом от трансмиссии через гидромуфту'. Гидромуфта позволяет осуществлять бесступенчатое регулирование скорости вращения вентиляторов в зависимости от температуры охлаждающей жидкости. Мощность, затрачиваемая на привод вентиляторов, достигает 220 л. с. Воздух для охлаждения двигателя поступает через круглые решетки на крыше МТО и выбрасывается вместе с выхлопными газами через решетки на крыше корпуса.

При преодолении глубоких водных преград охлаждение двигателя осуществляется забортной водой, поступающей в радиаторы, вентиляторы при этом отключаются. Встроенная система клапанов, при этом, обеспечивает перекрытие отверстий воздухозаборников. Воздух в МТО поступает или через люк командира, или через телескопическую трубу-лаз.

Трансмиссия HSWL-354/3 фирмы Ренк гидромеханическая с блокируемым комплексным гидротрансформатором. 4- ступенчатой планетарной коробкой передач и дифференциальным двухпоточным механизмом поворота с гидрообьемной передачей. Гидротрансформатор выключается с помощью блокировочного фрикциона

Схема танка "Леопард-2К”

Коробка передач состоит из трех планетарных рядов с дисковыми тормозами, обеспечивающими включение Г,II и III передач, и блокировочного фрикциона для включения IV передачи. Реверс включается с помощью фрикционных элементов; он дает возможность быстрого переключения с переднего на задний ход в момент когда танк еще продолжает двигаться вперед (со скоростью не более 8 км/ч). Применение гидрообьемной передачи механизма поворота позволяет производить кинематическое регулирование радиуса поворота по аналогии с автомобилем и уменьшает динамические нагрузки на трансмиссию и ходовую часть. Гидрообъемная передача состоит из регулируемого аксиально -поршневого насоса и нерегулируемого гидромотора. Качающаяся шайба гидронасоса связана через тягу с сервоприводом штурвала управления поворотом танка. Поворот штурвала регулирует производительность насоса.

В трансмиссии установлена автоматическая гидродинамическая муфта, выполняющая следующие функции:

– увеличение крутящего момента гидромотора с возрастанием нагрузки при малых радиусах поворота;

– торможение танка в сочетании с двумя механическими остановочными тормозами.

Муфта включается и работает как гидрозамедлитель до 15 град, хода педали тормоза; в остальном диапазоне когда она работает совместно с остановочными тормозами. В результате обеспечивается уменьшение износа мсталлоксрамических дисков тормозов и высокое замедление танка при торможении – до 5,5 м/с2 . Бортовой редуктор – планетарный, передаточное число – 4,67.

Электрооборудование включает бесконтактный синхронный генератор переменного тока и шесть аккумуляторных батарей. Мощность генератора 20 кВт, масса – 24,6 кг. Суммарная емкость батарей 300 А.ч.

Пуск двигателя осущес твляется электростартером. Для облегчения пуска в зимнее время используются свечи накаливания, установленные в предкамерах, а при температуре ниже 20° С производится предпусковой прогрев двигателя от обогревателя.

Топливные баки общей емкостью 500 л находятся в МТО, еще два бака емкостью 700 л на надгусеничных полках.

Система управления трансмиссией- механо-электрогидравлическая, обеспечивает автоматическое переключение передач. Управление механизмом поворота – гидравлическое, от штурвала; привод управления остановочными тормозами – механический. Система управления двигателем и трансмиссией позволяет управлять танком, в случае необходимости, командиру.

Ходовая часть танка выполнена по семиопорной схеме с задним расположением ведущих колес. Индивидуальная торсионная подвеска была выбрана специалистами фирмы Порше после длительного анализа различных вариантов, которые могли бы обеспечить хорошую подвижность; решающим фактором в пользу торсионов стали финансовые ограничения. Гидропневматическая подвеска сулила лучшие характеристики, но ее отработка требовала значительных капиталовложений, тем не менее два прототипа имели такую подвеску по типу подвески танка МВТ-70. Основное же внимание было сосредоточено на торсионной подвеске. Моноторсионы диаметром 62 мм, длиной 2100 мм имеют повышенную прочность и монтируются на всю ширину корпуса. На подвесках трех передних и двух задних опорных катков каждого борта установлены фрикционные амортизаторы двухстороннего действия, а на ограничителях катков этих подвесок – гидроупоры. Конструкторы пошли на определенный риск, применив подобные амортизаторы, так как их эффективность сильно зависит от температуры воздуха, степени износа, а реальный коэффициент фрикции установленного на танке амортизатора с трудом поддается проверке. Тем не менее, разработчики приняли решение о разработки амортизаторов новой конструкции специально для танка «Леопард-2». Динамический ход опорного катка – 320 мм, полный ход катка 526 мм.

Опорные катки двускатные с резиновыми шинами и съемными дисками из алюминиевого сплава, ступицы – стальные. Диаметр катков, по сравнению с танком «Леопард-1» , увеличен с 660 мм до 700 мм. Поддерживающие катки односкатные, обрезиненные, установлены в шахматном порядке, по четыре на борт. Направляющие колеса по конструкции аналогичны опорным каткам, однако их диаметр меньше 600 мм. Ведущие колеса имеют стальные съемные зубчатые венцы.

Гусеницы с резинометаллическими шарнирами и обрезиненной беговой дорожкой, шаг гусеницы 184 мм. Для уменьшения давления на грунт фирма Диль разработала новые траки шириной 635 мм; в пазах трака крепятся пружинными защелками по две асфальтоходные подушки. Для увеличения сцепления при движении по снегу, льду или скользкому грунту часть подушек (до 10 на гусеницу) может заменяться съемными стальными грунтозацепами X образной формы. В приливах по краям траков имеются по два конических отверстия, в которые для преодоления коротких участков тяжелых грунтов забиваются заостренные стержни-шпоры. Кроме того, для снижения среднего удельного давления на грунт при движении по рыхлому грунту на каждый 8-й или 9-й трак могут устанавливаться уширители.

Требования к бронезащите танка, сформулированные министерством обороны ФРГ, были очень высокими и выполнить их путем простого увеличения толщины брони, не превысив оговоренную массу танка в 50 т, не представлялось возможным. Повышение уровня защиты экипажа от противотанковых средств достигнуто за счет применения сварных конструкций корпуса и башни с использованием многослойной катаной брони и комплекса конструктивно-компоновочных мероприятий. Увеличена дифференциация толщины брони по периметру танка; за счет ослабления бронирования на второстепенных участках (толщина брони бортов и крыши корпуса и башни – 20-70 мм) резко увеличена толщина брони лобовых фрагментов.

Верхний лобовой лист корпуса имеет большой угол наклона (81°), а форма башни в плане выполнена клинообразной. Ряд элементов конструкции используются в качестве дополнительной защиты, так, расположенные в передней части надгусеничных полок топливные баки уменьшают вероятность поражения водителя при обстреле с бортов. На бортах корпуса установлены резиновые экраны, армированные броневыми пластинами. С целью повышения противоминной стойкости усилено днище корпуса и его соединение с бортами. Наиболее важные оптические приборы могут закрываться бронированными створками. В целом, по уровню бронезащиты танк «Леопард – 2К» превосходит своего предшественника примерно в 1,4 раза.

Ходовая часть танка "Леопард-2"

Бронирование танка «Леопард-2»

Программа единого американо-западногерманского основного боевого танка потерпела фиаско, однако военные обеих стран не хотели отказываться хотя бы от частичной стандартизации боевых машин. В 1974 г. между ФРГ и США было заключено соглашение о стандартизации отдельных компонентов (основное вооружение, боеприпасы, система управления огнем, двигатель, трансмиссия, гусеницы) перспективных танков – американского ХМ 1 и немецкого «Леопард-2». Согласно соглашению конструкторы фирмы Порше разработали модификацию танка «Леопард-2К». получившую обозначение «Леопард-2 AV»(AV – Austere Version). Данная модификация послужила базовой машиной для серийных танков «Леопрад- 2А». Отдельные оптимисты по обе стороны океана не исключали принятия на вооружение армий США и ФРГ или ХМ 1, или «Леопарда-2АУ», а в случае успеха немецкой конструкции – возможности производства «Леопарда» в США.

Опытный образец «Леопарда-2AV» был готов в 1975 г. Основное его отличие от танка «Леопард-2К» заключалось в установке башни новой конструкции с усиленным многослойным бронированием. Топливные баки и боеприпасы были размещены в специальных взрывобезопасных контейнерах. По-прежнему так и не был решен вопрос о типе орудия. К 1976 г. испытания проходили танк с башней Т-20, вооруженный 120 мм гладкоствольной пушкой Rh 120, и танк с башней Т- 19, вооруженный 105-мм нарезной L-7. Надо сказать, что сами немцы к 1976 г. склонялись к установки 120 мм пушки, однако их заокеанские коллеги не были уверены в правильности такого решения. Поскольку вышеупомянутое соглашение предусматривало стандартизацию танковых орудий, американцев требовалось убедить. Опытные танки отличались не только пушками; в башне Т- 20 (башня 20-го прототипа танка «Леопард-2») была установлена система управления огнем германской фирмы АЕГ-Телефункен, а в башне Т-19 (башня 19-го прототипа танка «Леопард- 2») – американской фирмы Хьюз. Таким образом, немцы делали ставку на 120-мм орудие, американцы – на 105-мм. Будущее показало правоту западногерманских конструкторов.

В 1976 г. танки были доставлены в США на Абердинский полигон для проведения испытаний (испытания проходили с 26 сентября 1976 г. по январь 1977 г.), которые проводили исключительно американцы. Германскую сторону на испытаниях представляла только команда наблюдателей. Условия испытаний были максимально приближены к условиям, в которых проверялся танк ХМ 1. Прототип № 19, вооруженный 105-мм пушкой предназначался для баллистических испытаний. В 120-мм пушку американцы не верили и с 20 -го прототипа башня была демонтирована еще в ФРГ. Вместо башни была установлена цилиндрическая болванка с массой, аналогичной массе башни Т 20. Этот танк предназначался для ходовых испытаний. Программа испытаний была согласована представителями США и ФРГ. единственным пунктом, вызвавшим неудовольствие немцев стал отказ американских военных установить систему юстировки ствола, которая являлась составной частью системы управления огнем танка «Леопард-2АУ». Забегая вперед, следует отметить, что результаты стрельб были единственным показателем, по которому «Леопард-2» уступил ХМ-1.

Испытания включали проверку разгонных и тормозных характеристик, преодоление подъемов и спусков, движение по наклонной поверхности, марш протяженностью 3000 миль (4820 км) по шоссе и пересеченной местности. «Леопард» перекрыл все американские нормативы для танков ХМ 1. Норматив для американского танка предусматривал достижение скорости 32 км/ч (20 миль/ч) при трогании с места за 9 с; немецкие танки разогнались один за 7,0 с, другой за 7,7 с. 20-й прототип преодолел 3000 миль без серьезных поломок за 17 дней, в то время как прототип ХМ-1 фирмы Дженерал Моторе за 21 день, а опытный ХМ-1 фирмы Крайслер за 24 дня. За время марша у танка «Леопард-2» нарекания вызвали только поддерживающие гусеницу катки, без изменений перенесенные на него с танка «Леопард-1». В будущем их требовалось усилить. Надежность ходовой части танка и его силовой установки оказалась сюрпризом даже для разработчиков «Леопарда». Были отмечены лишь поломки микропереключателей в системе управления и разрыв сварного шва в теплообменнике. В целом оба прототипа наездили в США порядка 6000 км, при этом ни разу не потребовалось менять двигатели или трансмиссии. Прекрасно зарекомендовала себя система охлаждения, несмотря на то, что во время испытаний температура воздуха было +30-35° С.

Баллистические испытаний проводились только для прототипа № 19 танка «Леопард-2». Стрельба велась с грех различных типов траков на дистанции от 1500 до 2500 м, всего было произведено порядка 3000 выстрелов. Конструкторам фирмы Краусс- Маффей была хорошо известна особенность английской пушки L7, установленной на танке «Леопард I», быстро нагреваться в процессе стрельбы и, вследствие этого, ствол прогибался, что приводило к повышенному рассеиванию снарядов. Поэтому на «Леопарде-2» они ввели минутную остановку стрельбы после каждого десятого выстрела, совмещенную с юстировкой, которая производилась оптическим прицелом наводчика и коллиматором, установленном на дульном срезе. Американцы также использовали такие орудия на танках М 60, но им удалось добиться большей скорострельности без ухудшения кучности стрельбы, и их не устраивало снижение темпа стрельбы согласно немецкой методике. В целом результаты баллистических испытаний «Леопарда-2» оказались несколько хуже, чем у обоих прототипов ХМ- 1. Немцы пытались оспорить полученные испытания, мотивируя в частности нетипичностью для Германии условий, в которых велась стрельба; характерно, что «нетипичность условий» ходовых испытаний западногерманские наблюдатели не оспаривали. Все же результаты баллистических испытаний были для «Леопарда» совсем не плачевными. Система управления огнем в конце стрельб функционировала так же надежно, как и в начале. Возможность командира танка прицеливать орудие и производить выстрел независимо от наводчика резко уменьшала время реакции на угрозу и произвела большое впечатление на американцев.

Как и в случае с МВТ-70, каждая страна пошла своим путем, и даже намеченная программа стандартизации отдельных конструкционных узлов основных боевых танков была сильно урезана. Последняя попытка была предпринята в 1977 г., когда на один из опытных «Леопардов» был установлен газотурбинный двигатель AGT1500 танка ХМ-1. В ноябре того же года этот танк испытывался на западногерманских полигонах. Результаты испытаний впечатления на консервативных немцев не произвели – они остались верны «старому, доброму» дизелю.

«Леопард-2А»

Поскольку программа «единого» танка в очередной раз с треском провалилось, министерству обороны ФРГ в 1977 г. ничего не оставалось, как разместить заказ на производство 1800 танков «Леопард 2» только для бундесвера. Установочная партия из 30 машин выпускалась с октября 1979 г. на заводе фирмы Краусс-Маффей в Мюнхене; с 1980 п танки начали изготавливать на заводе фирмы МаК (Крупп МаК Машиненбау) в Киле. Первый серийный танк «Леопард-2» был передан бундесверу 25 октября 1979 г. К концу 1981 г. темп выпуска танков достиг 20 машин в месяц, а максимальный темп выпуска для обоих заводов составил 25 танков в месяц (для сравнения: один Уралвагонзавод в Нижнем Тагиле в 80-е годы выпускал по 40-50 танков ежемесячно). В середине 1987 г. программа серийного производства танков для нужд бундесвера была завершена; 990 машин были собраны в Мюнхене, 810 – в Киле. В 1988-1990 гг. было дополнительно построено 250 танков «Леопард 2» для бундесвера.

В изготовлении танков «Леопард 2» принимало участие более 1500 фирм; генеральным подрядчиком являлась фирма Краусс Маффей, отвечавшая за поставку танков, запасных частей, документации, тренажеров, техническое обслуживание и ремонт. Двигатели изготавливались на заводе фирмы MTU в Фридрихсгафене, трансмиссия на заводе фирмы Ренк в Аугсбурге и т.д.

Хотя первый «Леонард-2» официально был передан бундесверу 25 октября 1979 г., повседневная эксплуатация этих машин строевыми подразделениями началась в 1982 г.

Танки «Леопард 2» для бундесвера выпускались восемью партиями в четырех модификациях «Леопард 2», «Леопард 2А1/АЗ/А4». Танки первой партии «Леопард 2» строились с октября 1979 г. по март 1982 г. (поставлено 380 танков). Первая партия танков «Леопард~2А 1» – 450 машин строились с марта 1982 г. по ноябрь 1983 г., вторая – 300 танков – с ноября 1983 г. по ноябрь 1984 г. 300 танков «Леопард 2АЗ» было построено с ноября 1984 г. по март 1987 г, 370 танков «Леопард-2А4» было построено с декабря 1985 г. по март 1987 г., в 1988 г. было изготовлено еще 108 машин этой модификации, 108 в 1989 г. и 34 таких танка в 1990 г. и еще 55 – до 1992 г. В дополнение к первоначальному заказу на 1800 танков, бундесвер заказал еще 325 машин, часть из которых предназначалась для восполнения танков «Леопард -1», снятых с вооружения и проданных в Турцию.

Внутренний объем танка «Леопард-2» составляет 19,4 м\ из них 2,3 м 1 приходится на отделение управления, 10,1 м 3 на боевое отделение и 6,9 м 3 на МТО. Ходовая часть, отделения управления и моторно-трансмиссионное, а также силовой блок танка «Леопард-2» без существенных изменений позаимствованы у танков «Леопард-2» и «Леопард -2AV». За счет установки двух дополнительных аккумуляторов (восемь вместо шести на предыдущих моделях) до 500 А.ч. возросла суммарная емкость батареи. Для защиты бортов корпуса установлены новые экраны, передняя часть которых (прикрывающая отделение управления) изготовлена из разнесенной многослойной брони. Передние секции экранов имеют толщину 110- 120 мм и для уменьшения ширины корпуса при перевозках танка, а также для осмотра и технического обслуживания ходовой части, могут откидываться вверх на специальных кронштейнах. Несколько изменилось расположение смотровых приборов механика-водителя, два неподвижных прибора установили в крышке люка, один – в корпусе перед люком. Центральный прибор, имеющий увеличенное поле зрения, может заменяться подсветочным прибором ночного видения PERI D53 (подсветка осуществляется от фар, установленных на верхнем лобовом листе корпуса). Суммарное поле зрения трех наблюдательных приборов 140°. Сам люк имеет измененную по сравнению с люком водителя танка «Леопард-2К» форму.

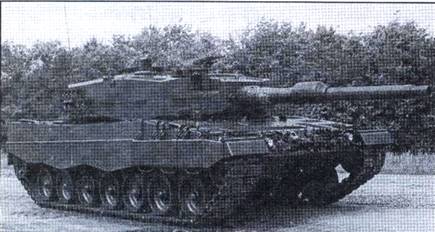

Серийный «Леопард-2»

Сборочная линия башен «Леопард-2» на заводе фирмы Вегманн

На корпусе танка установлена трехместная сварная башня. Конструкция башни аналогична башне прототипа № 20.

В башне установлена 120-мм гладкоствольная пушка Rh 120. Соединение ствола пушки с казенником выполнено быстроразъемным с помощью секторной резьбы. Затвор – вертикальный, клиновой. Монтаж и демонтаж пушки осуществляется через амбразуру, без снятия башни с танка. Центр тяжести качающейся части орудия находится в районе оси цапф. На пушке смонтировано два симметрично расположенных тормоза отката. С целью исключения значительных нагрузок при выстреле на конструкцию башни и, в особенности, на элементы системы управления огнем, максимальная сила сопротивления отказу' оставлена на уровне танка «Леопард-1» и не превышает 69 тс, в то время как длина отката увеличена с 300 до 340 мм. Благодаря значительной массе орудия вместе с бронемаской (4290 кг) и отсутствию динамического плеча, влияние выстрела на ухудшение точности стрельбы сведено к минимуму. Ствол пушки имеет выполненный из стеклопластика теплозащитный кожух; ближе к казенной части ствола установлен эжектор для удаления пороховых газов, эксцентричная установка эжектора не уменьшает угла снижения пушки. Внутренняя поверхность ствола хромированная, живучесть ствола рассчитана на 500 выстрелов.

Для пушки Rh 120 разработано два типа унитарных выстрелов со сгорающей гильзой и металлическим поддоном: бронебойный подкалиберный снаряд ДМ23 (масса 18,6 кг, сердечник из вольфрамового сплава) и кумулятивно осколочный ДМ 12 (масса 23,2 кг). В 1987 г. на вооружение был принят бронебойный подкалиберный снаряд ДМЗЗ. После выстрела экстрактируемые поддоны гильз попадают в закрепленный на пушке гильзозборник. Для удаления под донов и загрузки боекомплекта используется люк в левом борту башни. Заряжение пушки производится вручную. Боекомплект составляет 42 выстрела, Часть боекомплекта (15 выстрелов) размещена в удобной для доступа укладке в левой части кормовой ниши башни за бронированной перегородкой. Время на никл заряжения из этой укладки составляет шесть секунд. Остальная часть боекомплекта (27 выстрелов) находится в укладке. размещенной в отделении управления, слева от места водителя.

Высота башни от вращающегося попика до крыши составляет 1650 мм – величина, минимально допустимая для обеспечения нормальных условиях работы заряжающего стоя. Место наводчика расположено впереди справа от пушки, место командира сзади и несколько выше, заряжающий находится слева от орудия.

Система управления огнем разработана фирмой «Крупп Атлас – Электроник» на базе аналогичной системы фирмы Хьюз, созданной для танка ХМ-1. С’УО позволяет экипажу обнаруживать и распознавать цели, вести по стрельбу днем и ночью, с места и с движения. В систему входят лазерный прицел-дальномер наводчика CMI-S-15, панорамный перископический прицел-прибор наблюдения командира PERI-R17. вспомогательный телескопический прицел наводчика FERO-Z18, двухплоскостной стабилизатор вооружения с электрогидравлическим приводом WHA Н22, аналоговый электронный баллистический вычислитель, электрическая система синхронной связи прицелов с пушкой, система встроенного контроля функционирования СУО и система выверки прицела- дальномера. Система управления оружия позволяют вести огонь из пушки и командиру. и наводчику, причем действия командира по наведению орудия являются приоритетными.

Основной прицел наводчика с встроенным лазерным дальномером имеет независимую стабилизацию поля зрения в двух плоскостях; в одном блоке с ним установлена пассивная тепловизионная система, предназначенная для работы ночью и в условиях низкой освещенности. На первых 200 танках «Леопард – 2» для ведения боевых действий в темное время суток устанавливалась телевизионная система PZB- 200. передающая камера этой системы монтировалась на маске пушки, а видеоконтрольные устройства на рабочих местах командира и наводчика. Впоследствии, с запуском в серийное производство прицелов с тепловизорами ими были оснащены и первые танки, получившие после их установки обозначение «Леопард 2А2». Оптический канал прицела имеет 12-кратное увеличение. Прицел дальномер не имеет механической связи с пушкой. Лазерный дальномер обеспечивает возможность одновременного определения дальности до двух целей, находящихся в створе луча дальномера, с точностью до +10 м в диапазоне дальностей от 200 до 10000 км. Для защиты глаз наводчика от лазерного излучения в оптическом канале установлен светофильтр. Кроме того, имеется шторка для защиты глаз от вспышки собственного выстрела, срабатывающая при нажатии на кнопку «Выстрел».

При выходе из строя основного прицела наводчик может использовать вспомогательный шарнирный телескопический прицел FERO-Z18 с зависимой стабилизацией поля зрения и 8-кратным увеличением.

У командира установлен перископический панорамный прицел прибор наблюдения PERI-R17 с независимой стабилизацией поля зрения; увеличение прицела или 2-кратное, или 8-кратное (переключаемое) Командирский прицел связан с прицелом наводчика, что позволяет командиру использовать лазерный дальномер и тепловизор. Командирская башенка сделана невращающийся, но периметру люка установлено шесть призменных наблюдательных приборов, дающих суммарный круговой обзор. Передний прибор может заменяться ночным подсветочным прибором наблюдения, аналогичным установленному у водителя.

Расположение элементов системы управления огнем в башне танка «Леопард-2»

1 – прицел. 2 – блок управления командира; 3 – блок управления наводчика; 4 – дисплей для командира' 5 – блок управления электронным баллистическим вычислителем: 6 – ручка управления командира: 7 – электронный баллистический вычислитель; 8 – датчик бокового ветра: 9 – датчик угла подъема пушки; 10 – электронное вычислительное оборудование лазерного дальномера; 11 – датчик угла наклона оси цапф

Боеприпасы пушки танка «Леопард-2»

1 – выстрел с БПС DM33; 2 – сердечник с хвостовым оперением; 3 – секционный поддон. Л – выстрел с кумулятивно-осколочным снарядом DM 12: 5 – взрыватель, 6 – заряд; 7 – хвостовое оперение

Башня танка «Леопард-2» с телевизионной системой PZB-200 (на маске пушки видна передающая камера этой системы)

У заряжающего установлен один перископический смотровой прибор Все оптические приборы танка имеют противооблединительные устройства и системы очистки. В функции заряжающего входит также обеспечение радиосвязи и стрельба из спаренного с пушкой пулемета MG3A1 (боекомплект пулемета 1200 патронов). Еще один пулемет MG3 установлен на кольцевой турели башенного люка заряжающего.

Информация о дальности до цели поступает в баллистический вычислитель, который также учитывает угловую скорость цели по вертикали и азимуту, скорость и направления ветра, температуру воздуха, атмосферное давление, угол крена цапф. Данные о температуре зарядов и износе канала ствола вводятся в вычислитель вручную.

Выверка прицела производится без выхода экипажа из машины. С помощью механизмов выверки достаточно совместить прицельную марку прицела дальномера с наблюдаемой в его поле зрения выверочной маркой коллиматора. Именно эту систему запретили использовать американцы при стрельбах танка «Леопард-2АУ» на Абердинском полигоне.

Основной танк «Леопард-2А1» бундесвера

Основной танк «Леопард-2А2» 4-й канадской отдельной бригады

1 -зеркало для выверки прицела наводчика;

2-120-мм гладкоствольная пушка;

3-габаритный фонарь;

4-зеркало заднего вида;

5-фары;

6-пульт водителя;

7-смотровой перископический прибор водителя;

8-сиденье водителя;

9-окно лазерного прицела-дальномера и тепловизора;

10-7,62-мм спаренный пулемет;

11-смотровой перископический прибор наводчика;

12-панорамный перископический прицел наводчика;

13-сиденье командира;

14-крышка люка командира;

15-крышка люка для доступа к гидроаккумуляторам и гидросистеме;

16-крышка люка заряжающего;

17-крышка для доступа заряжающего;

18-боеприпасы (15 штук);

19-кормовые ниши для хранения ЗИП и брезента (либо маскировочной сети);

20-датчик ветра;

21 -гранатометы для дымовых и осколочных гранат;

22-кольцевой радиатор с вентилятором (два блока);

23-выпускные решетки отработанных газов;

24-бортовой редуктор, ведущее колесо;

25-гусеница со съемными резиновыми подушками, обрезиненной беговой дорожкой и резинометаллическими шарнирами;

26-опорный каток;

27-аккумуляторные батареи (восемь штук);

28-решетка ФВУ;

29-дверца люка для загрузки боеприпасов;

30-ограждение (барбет) погона башни;

31 -крышка люка для доступа к баку;

32-сиденье заряжающего;

33-лобовая и бортовая многослойная броня башни;

34-многослойные бортовые экраны;

35-боеприпасы пушки (27 штук);

36-ФВУ;

37-направляющее колесо

Основной танк «Леопард-2А5» бундесвера

СУ-85А

Примечания:

«Леопард-2»

О танке «Леопард- 2» написано немало. В материалах, опубликованных в зарубежной печати, лаются высокие оценки боевых характеристик этой машины 1* , которая стала поступать в войска с 1979 г. В ходе производства и эксплуатации осуществлялась неоднократная модернизация танка «Леопард 2» по улучшению характеристик вооружения и защиты. Вместе с тем, классическая компоновочная схема этой машины практически исчерпала свои возможности и не позволяет с помощью дальнейшей модернизации резко повысить боевые характеристики и особенно защиты. Известно, что основная защита подобных бронеобьектов сосредоточена во фронтальной части башни и корпуса (в угле ±30° от центральной оси танка). Но эти фронтальные фрагменты защиты позволяют бороться только с такими классическими противотанковыми средствами, как бронебойные подкалиберные снаряды (БПС), ПТУР и другими боеприпасами, имеющими настильную траекторию. Также известно, что крыша, борт, днище танка «Леопард-2» имеют толщину броневых листов равную 20…70 мм, что не является серьезной зашитой от новых образцов высокоточного оружия, поражающего боевые машины сверху. К тому же противотанковые мины обладают высокой эффективностью поражающего действия снизу. Таким образом, можно сказать, что классическая защита танка «Леопард-2» позволяет бороться с классическими боеприпасами БПС и ПТУР (старых схем), но не с новыми противотанковыми средствами (ПТС). Перед тем, как дать конкретную оценку поражающего действия различных ПТС по танку «Леопард- 2» рассмотрим конструктивные и компоновочные характеристики этой машины и некоторые особенности ее создания.

В 1963 г. ФРГ и США приступили к разработке совместного проекта основного боевого танка МВТ 70. однако различное видение будущей машины специалистами двух стран и проблемы с менеджементом программы привели к прекращению работ в 1970 г. Тем не менее, опыт, полученный при создании и испытаниях опытных МВТ- 70 не был потерян. И в США, и в ФРГ приняли решение разрабатывать «национальные» танки с использованием технологий и конструкций, отработанных на МВТ-70. В США таким танком стал M l «Абрамс», в ФРГ «Леопард-2».

В ФРГ также рассматривались возможности глубокой модернизации состоявших на вооружении бундесвера танков М-48А2С или германских «Леопард-1». На модернизации можно было сэкономить значительные средства, но оценка проекта показала, что доработанные машины не смогут эффективно бороться с новыми танками советской конструкции.

1* См. «Т и В» № 8. 1998 г.

«Леопард-2К»

Проектирование танка Kampfpanzer- 2, он же «Кейлер», он же «Леопард-2», началось в 1967 г. и некоторое время велось параллельно с работами по МВТ 70. После аннулирования программы американо-западногерманского танка, разработка «Леопарда 2» получила наивысший приоритет среди военных программ бундесвера Работы по танку взял подлинный контроль тогдашний министр обороны ФРГ Гельмут Шмидт. Так же как и при разработке «Леопарда 1». в создании второго послевоенного германского основного боевого танка участвовало несколько фирм. Главным подрядчиком выступала фирма Краусс- Маффей АГ: специалисты фирмы Порше отвечали за общие вопросы проектирования всей конструкции и детально разрабатывали ходовую часть; фирма Вегманн разрабатывала башню, а фирма АЕГ Телефункен – систему управления огнем.

В процессе разработке нового танка все его основные узлы испытывались на стендах, ходовых макетах и в климатических камерах.

Параллельно рассматривались два варианта: «Леопард- 2К» с пушечным вооружением и «Леопард 2FK» с противотанковым ракетным. В 1971 г. работы по созданию последнего были прекращены. К 1974 году было построено 16 корпусов и 17 башен танка «Леопард-2К».

Заключительный этап испытаний прототипов нового танка проводился в феврале мае 1975 г. на полигонах Шило в Канаде и Юма в США. Выбор заокеанских полигонов диктовался необходимостью обкатать машины в различных климатических условиях В Америку были доставлены четыре танка, два вооруженные 120- мм пушками Rh-120 и два со 105-мм нарезными орудиями L7. Экипажи были укомплектованы военнослужащими Учебного центра бундесвера, расположенного в Мюнстере.

В течение первых пяти недель испытаний четыре танка «Леопард» наездили примерно 1450 км в снегах полигона Шило. Кроме проверки ходовой части проводились боевые стрельбы, было выпушено 436 снарядов с места и в движении, причем основной упор делался на проверку возможностей новейшей 120-мм гладкоствольной пушки; из обоих таких орудий был произведен 401 выстрел, в то время как из 105-мм пушек – всего 35. Испытания показали, что механические характеристики ходовой части танка в условиях низких температур полностью удовлетворяют командование бундесвера. Двигатели запускались без предварительного прогрева при температуре -18° С; при -30° С требовался прогрев, после которого дизели запускались без проблем. Подвижность танка по глубокому снегу также была вполне удовлетворительной. В то же время отстрел орудий покачал ухудшение кучности стрельбы, хотя требование к сроку службы стволов оговаривало 1 000 выстрелов.

Заключительный этап испытаний проводился с 21 апреля по 20 мая на полигоне Юма, штат Аризона. Ходовая часть танка в условиях жары уже была достаточно испытана в учебном центре «41» бундесвера, расположенном в Трире, поэтому основной упор теперь делался на проверку функционирования орудий и системы управления огнем. Четыре танка в ходе этих испытаний прошли 1750 км и произвели 1653 выстрела боевыми снарядами, из которых 801 выпущен из 105-мм пушек и 852-из 120- мм. 52 120-мм снаряда было выпушено с ходу по движущейся цели на дистанции 800-1000 м. 44 поразили цель. Вероятность поражения движущейся цели при стрельбе с ходу, таким образом составила 85%. Механическая часть продемонстрировала неограниченную возможность использования танков «Леопард-2К» при температуре окружающего воздуха до +45° С.

В рамках рекламной компании на испытания танков «Леопард 2К» были приглашены военные обозреватели из ФРГ, США, Франции и Великобритании. Специально для них была продемонстрирована замена силовой установки в полевых условиях; вся операция заняла 19 минут.

Танк спроектирован по классической схеме: отделение управление спереди, боевое отделение в средней части и МТО – в кормовой.

В отделении управления размещается водитель, основная часть боекомплекта и фильтровентиляционная установка. Рабочее место водителя смещено к правому борту; сиденье водителя регулируется по высоте и может устанавливаться в два положения: по боевому – при закрытым люке и по походному – с открытым люком. Для наблюдения за местностью перед люком установлены три перископических смотровых прибора.

Главное внимание при разработке танка уделялось огневой мощи, поэтому неслучайно, что вопрос о калибре орудия стал наиболее болезненным. Параллельно отрабатывались танки со 105-мм нарезной пушкой (ими были вооружены десять опытных машин) и со 120-мм гладкоствольной (семьтанков). «Леопард 2» стал первым западным танком, оснащенным 120-мм гладкоствольной пушкой.

Гладкоствольные пушки имеют более высокое давление в канале ствола, вследствие чего способны разогнать снаряд на более коротком участке. Иначе говоря, возможно уменьшить длину ствола. Так пушка Rh 120 короче английской нарезной 120-мм пушки L11 (длина ствола Rh 120 5520 мм, 1.11 – 6120 мм), хотя начальная скорость снаряда, выпущенного из немецкого орудия выше, чем у выпущенного из английской пушки. 120 мм орудие короче и 105-мм нарезной пушки тан ка «Леопард- 1» (на 45 мм), при этом оно имеет больший внутренний и наружный диаметры, а следовательно-обладает большей изгибной жесткостью, что уменьшает ошибку вибрационного рассеивания снарядов при стрельбе с ходу. Более короткий ствол орудия облегчает его балансировку и упрощает стабилизацию при движении танка; в результате также повышается точность стрельбы с ходу. Гладкий ствол менее подвержен эрозии пороховых газов, а его срок службы примерно в два раза выше, чем у нарезного. К тому же производство гладкоствольных пушек обходится дешевле. В то же время гладкоствольные орудия не лишены недостатков, главные из них связаны с боеприпасами. Номенклатура снарядов к таким пушкам более ограниченная, чем к нарезным. В середине 70-х годов имелось всего два типа выстрелов к 120- мм пушке Rh-120. Снаряды гладкоствольных орудий для стабилизации траектории имеют оперение, что на 20% снижает массу взрывчатого вещества.

Нельзя сбрасывать со счета, что кроме беспристрастных технико-экономических показателей на выбор гой или иной системы оружия влияют и определенные традиции, а также личностные пристрастия разработчиков. За нарезной пушкой L7 стояли годы успешной эксплуатации и проверка боевыми действиями, в то время как у сторонников 120-мм орудия были лишь расчеты, результаты полигонных стрельб и пример коллег по ту сторону «железного занавеса». Неудивительно, что педантичные немцы решили детально «обкатать» на реальных танках в полигонных условиях, максимально приближенных к боевым, оба орудия, прежде чем сделать окончательный выбор.

Установка более тяжелого, чем 105 – мм пушка 1.7,120 мм орудия фирмы Рейнметалл потребовало значительно усилить противооткатные устройства. Приводы наведения пушки и поворота башни гидравлические; в аварийном режиме прицеливание орудия также осуществляется с помощью гидроприводов для чего у наводчика установлены две ручные помпы. Пушка стабилизирована в двух плоскостях. Система стабилизации разработана американской фирмой Кадиллак для танка МВТ- 70, но перед установкой на «Леопард» ее значительно модернизировали специалисты германских фирм АЭГ Телефункен и Фейнмашннише Верке Майнц. В середине 70-х система стабилизации орудия танка «Леонард 2К» считалась лучшей в мире.

С пушкой спарен пулемет MG3 калибра 7.62 мм.

Основным прицелом наводчика является EMES-12, разработанный фирмой Цейсс. В прицел интегрированы лазерный и стереоскопический дальномеры. Бинокулярный стереоскопический дальномер имеет базу 1,72 м и 8 или 16 кратное увеличение. Комбинация двух дальномеров, использующих различные принципы для определения расстояния до цели, позволяет повысить достоверность и точность измерения. В качестве вспомогательного наводчик использует монокулярный перископический прицел TZF 1 А, аналогичный установленному на танке «Леопард-1». У командира установлен панорамный перископический прицел PER1-R-12 со стабилизированной линией визирования. Командир имеет возможность самостоятельно наводить пушку, для чего применяется механизм синхронизации оптической оси прицела и оси ствола орудия.

Для наблюдения в темное время суток используются активные ИК-приборы ночного видения и наблюдательные устройства с электронно оптическими усилителями. В отличие от танка «Леопард-1». ИК прожектор «Леопарда 2К» установлен стационарно и прикрыт башенной броней. Использование активных приборов ночного видения предусматривалось только в случае невозможности работы приборов с электронно оптическими усилителями, поскольку излучение ИК прожектора сильно демаскирует танк.

Места командира и наводчика танка "Леопард-2”. В центре виден панорамный перископический прицел PERI-R-12 со стабилизированной линией прицеливания

На прототипах испытывались две различных системы управления огнем – фирм Цейсс/Элтро и АЭГ-Телефункен. Обе системы построены вокруг ЭВМ FLER II фирмы АЭГ-Телефункен. Системы управления огнем вырабатывают данные для стрельбы (углы вертикального и горизонтального наведения пушки) с учетом атмосферных условий, типа боеприпаса, пространственного положения танка, расстояния до цели. Для прицеливания наводчику необходимо только выбрать мишень и наложить на нее маркер. Обнаружить замаскированные цели помогает специальный датчик, реагирующий на их тепловое излучение.

Немецкие конструкторы в течение долгого времени придерживались взгляда, что лучшей защитой танка является ого высокая подвижность. В русле данной концепции для установки на танк МВТ 70 был спроектирован мощный двигатель, который без изменений установили на «Леопард-2К». Моторно-силовая установка объединена в единый конструкционный блок; в полевых условиях его можно заменить за 15 минут. Двигатель в МТО расположен вдоль корпуса танка, а между МТС) и боевым отделением установлена огнеупорная перегородка.

«Сердцем» блока является многотопливный V образный 12-цилиндровый четырехтактный дизельный двигатель MB 873 мощностью 1500 л. с. при 2600 об/мин. Двигатель относится к дизелям предкамерного типа, имеет жидкостное охлаждение и турбонаддув. Дизель – по тем временам чрезвычайно компактный, в одном кубическом метре дизеля МВ-873 содержится 892 лошадиные силы, что более чем вдвое превосходит аналогичные показатели двигателей таких западных танков, как «Чифтен», M-60AI, АМХ 30, Strv 103, Pz.68. Отношение массы к мощности у дизеля MB 873 составляет 1,57 кг/л.с., что на 47% больше, чем у дизеля MB- 838 танка «Лепард-1».

На двигателе смонтированы два турбокомпрессора и два охладителя наддувочного воздуха, включенные в общую систему охлаждения. Воздух для питания двигателя поступает через два воздухозаборника, расположенные на крыше МТО и прикрытые сверху кормовой нишей башни, в два воздухочистителя, закрепленные с двух сторон на двигателе и соединенные короткими патрубками с турбокомпрессорами. Воздухоочистители двухступенчатые. В качестве первой ступени используется циклон, а в качестве второй – сменные кассеты с фильтрующими элементами. Пыль, отфильтрованная на первой ступени удаляется электровентиляторами.

Над картером трансмиссии расположены два кольцевых радиатора системы охлаждения, в центре которых установлены центробежные вентиляторы с приводом от трансмиссии через гидромуфту'. Гидромуфта позволяет осуществлять бесступенчатое регулирование скорости вращения вентиляторов в зависимости от температуры охлаждающей жидкости. Мощность, затрачиваемая на привод вентиляторов, достигает 220 л. с. Воздух для охлаждения двигателя поступает через круглые решетки на крыше МТО и выбрасывается вместе с выхлопными газами через решетки на крыше корпуса.

При преодолении глубоких водных преград охлаждение двигателя осуществляется забортной водой, поступающей в радиаторы, вентиляторы при этом отключаются. Встроенная система клапанов, при этом, обеспечивает перекрытие отверстий воздухозаборников. Воздух в МТО поступает или через люк командира, или через телескопическую трубу-лаз.

Трансмиссия HSWL-354/3 фирмы Ренк гидромеханическая с блокируемым комплексным гидротрансформатором. 4- ступенчатой планетарной коробкой передач и дифференциальным двухпоточным механизмом поворота с гидрообьемной передачей. Гидротрансформатор выключается с помощью блокировочного фрикциона

Схема танка "Леопард-2К”

Коробка передач состоит из трех планетарных рядов с дисковыми тормозами, обеспечивающими включение Г,II и III передач, и блокировочного фрикциона для включения IV передачи. Реверс включается с помощью фрикционных элементов; он дает возможность быстрого переключения с переднего на задний ход в момент когда танк еще продолжает двигаться вперед (со скоростью не более 8 км/ч). Применение гидрообьемной передачи механизма поворота позволяет производить кинематическое регулирование радиуса поворота по аналогии с автомобилем и уменьшает динамические нагрузки на трансмиссию и ходовую часть. Гидрообъемная передача состоит из регулируемого аксиально -поршневого насоса и нерегулируемого гидромотора. Качающаяся шайба гидронасоса связана через тягу с сервоприводом штурвала управления поворотом танка. Поворот штурвала регулирует производительность насоса.

В трансмиссии установлена автоматическая гидродинамическая муфта, выполняющая следующие функции:

– увеличение крутящего момента гидромотора с возрастанием нагрузки при малых радиусах поворота;

– торможение танка в сочетании с двумя механическими остановочными тормозами.

Муфта включается и работает как гидрозамедлитель до 15 град, хода педали тормоза; в остальном диапазоне когда она работает совместно с остановочными тормозами. В результате обеспечивается уменьшение износа мсталлоксрамических дисков тормозов и высокое замедление танка при торможении – до 5,5 м/с2 . Бортовой редуктор – планетарный, передаточное число – 4,67.

Электрооборудование включает бесконтактный синхронный генератор переменного тока и шесть аккумуляторных батарей. Мощность генератора 20 кВт, масса – 24,6 кг. Суммарная емкость батарей 300 А.ч.

Пуск двигателя осущес твляется электростартером. Для облегчения пуска в зимнее время используются свечи накаливания, установленные в предкамерах, а при температуре ниже 20° С производится предпусковой прогрев двигателя от обогревателя.

Топливные баки общей емкостью 500 л находятся в МТО, еще два бака емкостью 700 л на надгусеничных полках.

Система управления трансмиссией- механо-электрогидравлическая, обеспечивает автоматическое переключение передач. Управление механизмом поворота – гидравлическое, от штурвала; привод управления остановочными тормозами – механический. Система управления двигателем и трансмиссией позволяет управлять танком, в случае необходимости, командиру.

Ходовая часть танка выполнена по семиопорной схеме с задним расположением ведущих колес. Индивидуальная торсионная подвеска была выбрана специалистами фирмы Порше после длительного анализа различных вариантов, которые могли бы обеспечить хорошую подвижность; решающим фактором в пользу торсионов стали финансовые ограничения. Гидропневматическая подвеска сулила лучшие характеристики, но ее отработка требовала значительных капиталовложений, тем не менее два прототипа имели такую подвеску по типу подвески танка МВТ-70. Основное же внимание было сосредоточено на торсионной подвеске. Моноторсионы диаметром 62 мм, длиной 2100 мм имеют повышенную прочность и монтируются на всю ширину корпуса. На подвесках трех передних и двух задних опорных катков каждого борта установлены фрикционные амортизаторы двухстороннего действия, а на ограничителях катков этих подвесок – гидроупоры. Конструкторы пошли на определенный риск, применив подобные амортизаторы, так как их эффективность сильно зависит от температуры воздуха, степени износа, а реальный коэффициент фрикции установленного на танке амортизатора с трудом поддается проверке. Тем не менее, разработчики приняли решение о разработки амортизаторов новой конструкции специально для танка «Леопард-2». Динамический ход опорного катка – 320 мм, полный ход катка 526 мм.

Опорные катки двускатные с резиновыми шинами и съемными дисками из алюминиевого сплава, ступицы – стальные. Диаметр катков, по сравнению с танком «Леопард-1» , увеличен с 660 мм до 700 мм. Поддерживающие катки односкатные, обрезиненные, установлены в шахматном порядке, по четыре на борт. Направляющие колеса по конструкции аналогичны опорным каткам, однако их диаметр меньше 600 мм. Ведущие колеса имеют стальные съемные зубчатые венцы.

Гусеницы с резинометаллическими шарнирами и обрезиненной беговой дорожкой, шаг гусеницы 184 мм. Для уменьшения давления на грунт фирма Диль разработала новые траки шириной 635 мм; в пазах трака крепятся пружинными защелками по две асфальтоходные подушки. Для увеличения сцепления при движении по снегу, льду или скользкому грунту часть подушек (до 10 на гусеницу) может заменяться съемными стальными грунтозацепами X образной формы. В приливах по краям траков имеются по два конических отверстия, в которые для преодоления коротких участков тяжелых грунтов забиваются заостренные стержни-шпоры. Кроме того, для снижения среднего удельного давления на грунт при движении по рыхлому грунту на каждый 8-й или 9-й трак могут устанавливаться уширители.

Требования к бронезащите танка, сформулированные министерством обороны ФРГ, были очень высокими и выполнить их путем простого увеличения толщины брони, не превысив оговоренную массу танка в 50 т, не представлялось возможным. Повышение уровня защиты экипажа от противотанковых средств достигнуто за счет применения сварных конструкций корпуса и башни с использованием многослойной катаной брони и комплекса конструктивно-компоновочных мероприятий. Увеличена дифференциация толщины брони по периметру танка; за счет ослабления бронирования на второстепенных участках (толщина брони бортов и крыши корпуса и башни – 20-70 мм) резко увеличена толщина брони лобовых фрагментов.

Верхний лобовой лист корпуса имеет большой угол наклона (81°), а форма башни в плане выполнена клинообразной. Ряд элементов конструкции используются в качестве дополнительной защиты, так, расположенные в передней части надгусеничных полок топливные баки уменьшают вероятность поражения водителя при обстреле с бортов. На бортах корпуса установлены резиновые экраны, армированные броневыми пластинами. С целью повышения противоминной стойкости усилено днище корпуса и его соединение с бортами. Наиболее важные оптические приборы могут закрываться бронированными створками. В целом, по уровню бронезащиты танк «Леопард – 2К» превосходит своего предшественника примерно в 1,4 раза.

Ходовая часть танка "Леопард-2"

Бронирование танка «Леопард-2»

Программа единого американо-западногерманского основного боевого танка потерпела фиаско, однако военные обеих стран не хотели отказываться хотя бы от частичной стандартизации боевых машин. В 1974 г. между ФРГ и США было заключено соглашение о стандартизации отдельных компонентов (основное вооружение, боеприпасы, система управления огнем, двигатель, трансмиссия, гусеницы) перспективных танков – американского ХМ 1 и немецкого «Леопард-2». Согласно соглашению конструкторы фирмы Порше разработали модификацию танка «Леопард-2К». получившую обозначение «Леопард-2 AV»(AV – Austere Version). Данная модификация послужила базовой машиной для серийных танков «Леопрад- 2А». Отдельные оптимисты по обе стороны океана не исключали принятия на вооружение армий США и ФРГ или ХМ 1, или «Леопарда-2АУ», а в случае успеха немецкой конструкции – возможности производства «Леопарда» в США.

Опытный образец «Леопарда-2AV» был готов в 1975 г. Основное его отличие от танка «Леопард-2К» заключалось в установке башни новой конструкции с усиленным многослойным бронированием. Топливные баки и боеприпасы были размещены в специальных взрывобезопасных контейнерах. По-прежнему так и не был решен вопрос о типе орудия. К 1976 г. испытания проходили танк с башней Т-20, вооруженный 120 мм гладкоствольной пушкой Rh 120, и танк с башней Т- 19, вооруженный 105-мм нарезной L-7. Надо сказать, что сами немцы к 1976 г. склонялись к установки 120 мм пушки, однако их заокеанские коллеги не были уверены в правильности такого решения. Поскольку вышеупомянутое соглашение предусматривало стандартизацию танковых орудий, американцев требовалось убедить. Опытные танки отличались не только пушками; в башне Т- 20 (башня 20-го прототипа танка «Леопард-2») была установлена система управления огнем германской фирмы АЕГ-Телефункен, а в башне Т-19 (башня 19-го прототипа танка «Леопард- 2») – американской фирмы Хьюз. Таким образом, немцы делали ставку на 120-мм орудие, американцы – на 105-мм. Будущее показало правоту западногерманских конструкторов.

В 1976 г. танки были доставлены в США на Абердинский полигон для проведения испытаний (испытания проходили с 26 сентября 1976 г. по январь 1977 г.), которые проводили исключительно американцы. Германскую сторону на испытаниях представляла только команда наблюдателей. Условия испытаний были максимально приближены к условиям, в которых проверялся танк ХМ 1. Прототип № 19, вооруженный 105-мм пушкой предназначался для баллистических испытаний. В 120-мм пушку американцы не верили и с 20 -го прототипа башня была демонтирована еще в ФРГ. Вместо башни была установлена цилиндрическая болванка с массой, аналогичной массе башни Т 20. Этот танк предназначался для ходовых испытаний. Программа испытаний была согласована представителями США и ФРГ. единственным пунктом, вызвавшим неудовольствие немцев стал отказ американских военных установить систему юстировки ствола, которая являлась составной частью системы управления огнем танка «Леопард-2АУ». Забегая вперед, следует отметить, что результаты стрельб были единственным показателем, по которому «Леопард-2» уступил ХМ-1.

Испытания включали проверку разгонных и тормозных характеристик, преодоление подъемов и спусков, движение по наклонной поверхности, марш протяженностью 3000 миль (4820 км) по шоссе и пересеченной местности. «Леопард» перекрыл все американские нормативы для танков ХМ 1. Норматив для американского танка предусматривал достижение скорости 32 км/ч (20 миль/ч) при трогании с места за 9 с; немецкие танки разогнались один за 7,0 с, другой за 7,7 с. 20-й прототип преодолел 3000 миль без серьезных поломок за 17 дней, в то время как прототип ХМ-1 фирмы Дженерал Моторе за 21 день, а опытный ХМ-1 фирмы Крайслер за 24 дня. За время марша у танка «Леопард-2» нарекания вызвали только поддерживающие гусеницу катки, без изменений перенесенные на него с танка «Леопард-1». В будущем их требовалось усилить. Надежность ходовой части танка и его силовой установки оказалась сюрпризом даже для разработчиков «Леопарда». Были отмечены лишь поломки микропереключателей в системе управления и разрыв сварного шва в теплообменнике. В целом оба прототипа наездили в США порядка 6000 км, при этом ни разу не потребовалось менять двигатели или трансмиссии. Прекрасно зарекомендовала себя система охлаждения, несмотря на то, что во время испытаний температура воздуха было +30-35° С.

Баллистические испытаний проводились только для прототипа № 19 танка «Леопард-2». Стрельба велась с грех различных типов траков на дистанции от 1500 до 2500 м, всего было произведено порядка 3000 выстрелов. Конструкторам фирмы Краусс- Маффей была хорошо известна особенность английской пушки L7, установленной на танке «Леопард I», быстро нагреваться в процессе стрельбы и, вследствие этого, ствол прогибался, что приводило к повышенному рассеиванию снарядов. Поэтому на «Леопарде-2» они ввели минутную остановку стрельбы после каждого десятого выстрела, совмещенную с юстировкой, которая производилась оптическим прицелом наводчика и коллиматором, установленном на дульном срезе. Американцы также использовали такие орудия на танках М 60, но им удалось добиться большей скорострельности без ухудшения кучности стрельбы, и их не устраивало снижение темпа стрельбы согласно немецкой методике. В целом результаты баллистических испытаний «Леопарда-2» оказались несколько хуже, чем у обоих прототипов ХМ- 1. Немцы пытались оспорить полученные испытания, мотивируя в частности нетипичностью для Германии условий, в которых велась стрельба; характерно, что «нетипичность условий» ходовых испытаний западногерманские наблюдатели не оспаривали. Все же результаты баллистических испытаний были для «Леопарда» совсем не плачевными. Система управления огнем в конце стрельб функционировала так же надежно, как и в начале. Возможность командира танка прицеливать орудие и производить выстрел независимо от наводчика резко уменьшала время реакции на угрозу и произвела большое впечатление на американцев.

Как и в случае с МВТ-70, каждая страна пошла своим путем, и даже намеченная программа стандартизации отдельных конструкционных узлов основных боевых танков была сильно урезана. Последняя попытка была предпринята в 1977 г., когда на один из опытных «Леопардов» был установлен газотурбинный двигатель AGT1500 танка ХМ-1. В ноябре того же года этот танк испытывался на западногерманских полигонах. Результаты испытаний впечатления на консервативных немцев не произвели – они остались верны «старому, доброму» дизелю.

«Леопард-2А»

Поскольку программа «единого» танка в очередной раз с треском провалилось, министерству обороны ФРГ в 1977 г. ничего не оставалось, как разместить заказ на производство 1800 танков «Леопард 2» только для бундесвера. Установочная партия из 30 машин выпускалась с октября 1979 г. на заводе фирмы Краусс-Маффей в Мюнхене; с 1980 п танки начали изготавливать на заводе фирмы МаК (Крупп МаК Машиненбау) в Киле. Первый серийный танк «Леопард-2» был передан бундесверу 25 октября 1979 г. К концу 1981 г. темп выпуска танков достиг 20 машин в месяц, а максимальный темп выпуска для обоих заводов составил 25 танков в месяц (для сравнения: один Уралвагонзавод в Нижнем Тагиле в 80-е годы выпускал по 40-50 танков ежемесячно). В середине 1987 г. программа серийного производства танков для нужд бундесвера была завершена; 990 машин были собраны в Мюнхене, 810 – в Киле. В 1988-1990 гг. было дополнительно построено 250 танков «Леопард 2» для бундесвера.

В изготовлении танков «Леопард 2» принимало участие более 1500 фирм; генеральным подрядчиком являлась фирма Краусс Маффей, отвечавшая за поставку танков, запасных частей, документации, тренажеров, техническое обслуживание и ремонт. Двигатели изготавливались на заводе фирмы MTU в Фридрихсгафене, трансмиссия на заводе фирмы Ренк в Аугсбурге и т.д.

Хотя первый «Леонард-2» официально был передан бундесверу 25 октября 1979 г., повседневная эксплуатация этих машин строевыми подразделениями началась в 1982 г.

Танки «Леопард 2» для бундесвера выпускались восемью партиями в четырех модификациях «Леопард 2», «Леопард 2А1/АЗ/А4». Танки первой партии «Леопард 2» строились с октября 1979 г. по март 1982 г. (поставлено 380 танков). Первая партия танков «Леопард~2А 1» – 450 машин строились с марта 1982 г. по ноябрь 1983 г., вторая – 300 танков – с ноября 1983 г. по ноябрь 1984 г. 300 танков «Леопард 2АЗ» было построено с ноября 1984 г. по март 1987 г, 370 танков «Леопард-2А4» было построено с декабря 1985 г. по март 1987 г., в 1988 г. было изготовлено еще 108 машин этой модификации, 108 в 1989 г. и 34 таких танка в 1990 г. и еще 55 – до 1992 г. В дополнение к первоначальному заказу на 1800 танков, бундесвер заказал еще 325 машин, часть из которых предназначалась для восполнения танков «Леопард -1», снятых с вооружения и проданных в Турцию.

Внутренний объем танка «Леопард-2» составляет 19,4 м\ из них 2,3 м 1 приходится на отделение управления, 10,1 м 3 на боевое отделение и 6,9 м 3 на МТО. Ходовая часть, отделения управления и моторно-трансмиссионное, а также силовой блок танка «Леопард-2» без существенных изменений позаимствованы у танков «Леопард-2» и «Леопард -2AV». За счет установки двух дополнительных аккумуляторов (восемь вместо шести на предыдущих моделях) до 500 А.ч. возросла суммарная емкость батареи. Для защиты бортов корпуса установлены новые экраны, передняя часть которых (прикрывающая отделение управления) изготовлена из разнесенной многослойной брони. Передние секции экранов имеют толщину 110- 120 мм и для уменьшения ширины корпуса при перевозках танка, а также для осмотра и технического обслуживания ходовой части, могут откидываться вверх на специальных кронштейнах. Несколько изменилось расположение смотровых приборов механика-водителя, два неподвижных прибора установили в крышке люка, один – в корпусе перед люком. Центральный прибор, имеющий увеличенное поле зрения, может заменяться подсветочным прибором ночного видения PERI D53 (подсветка осуществляется от фар, установленных на верхнем лобовом листе корпуса). Суммарное поле зрения трех наблюдательных приборов 140°. Сам люк имеет измененную по сравнению с люком водителя танка «Леопард-2К» форму.

Серийный «Леопард-2»

Сборочная линия башен «Леопард-2» на заводе фирмы Вегманн

На корпусе танка установлена трехместная сварная башня. Конструкция башни аналогична башне прототипа № 20.

В башне установлена 120-мм гладкоствольная пушка Rh 120. Соединение ствола пушки с казенником выполнено быстроразъемным с помощью секторной резьбы. Затвор – вертикальный, клиновой. Монтаж и демонтаж пушки осуществляется через амбразуру, без снятия башни с танка. Центр тяжести качающейся части орудия находится в районе оси цапф. На пушке смонтировано два симметрично расположенных тормоза отката. С целью исключения значительных нагрузок при выстреле на конструкцию башни и, в особенности, на элементы системы управления огнем, максимальная сила сопротивления отказу' оставлена на уровне танка «Леопард-1» и не превышает 69 тс, в то время как длина отката увеличена с 300 до 340 мм. Благодаря значительной массе орудия вместе с бронемаской (4290 кг) и отсутствию динамического плеча, влияние выстрела на ухудшение точности стрельбы сведено к минимуму. Ствол пушки имеет выполненный из стеклопластика теплозащитный кожух; ближе к казенной части ствола установлен эжектор для удаления пороховых газов, эксцентричная установка эжектора не уменьшает угла снижения пушки. Внутренняя поверхность ствола хромированная, живучесть ствола рассчитана на 500 выстрелов.

Для пушки Rh 120 разработано два типа унитарных выстрелов со сгорающей гильзой и металлическим поддоном: бронебойный подкалиберный снаряд ДМ23 (масса 18,6 кг, сердечник из вольфрамового сплава) и кумулятивно осколочный ДМ 12 (масса 23,2 кг). В 1987 г. на вооружение был принят бронебойный подкалиберный снаряд ДМЗЗ. После выстрела экстрактируемые поддоны гильз попадают в закрепленный на пушке гильзозборник. Для удаления под донов и загрузки боекомплекта используется люк в левом борту башни. Заряжение пушки производится вручную. Боекомплект составляет 42 выстрела, Часть боекомплекта (15 выстрелов) размещена в удобной для доступа укладке в левой части кормовой ниши башни за бронированной перегородкой. Время на никл заряжения из этой укладки составляет шесть секунд. Остальная часть боекомплекта (27 выстрелов) находится в укладке. размещенной в отделении управления, слева от места водителя.

Высота башни от вращающегося попика до крыши составляет 1650 мм – величина, минимально допустимая для обеспечения нормальных условиях работы заряжающего стоя. Место наводчика расположено впереди справа от пушки, место командира сзади и несколько выше, заряжающий находится слева от орудия.

Система управления огнем разработана фирмой «Крупп Атлас – Электроник» на базе аналогичной системы фирмы Хьюз, созданной для танка ХМ-1. С’УО позволяет экипажу обнаруживать и распознавать цели, вести по стрельбу днем и ночью, с места и с движения. В систему входят лазерный прицел-дальномер наводчика CMI-S-15, панорамный перископический прицел-прибор наблюдения командира PERI-R17. вспомогательный телескопический прицел наводчика FERO-Z18, двухплоскостной стабилизатор вооружения с электрогидравлическим приводом WHA Н22, аналоговый электронный баллистический вычислитель, электрическая система синхронной связи прицелов с пушкой, система встроенного контроля функционирования СУО и система выверки прицела- дальномера. Система управления оружия позволяют вести огонь из пушки и командиру. и наводчику, причем действия командира по наведению орудия являются приоритетными.

Основной прицел наводчика с встроенным лазерным дальномером имеет независимую стабилизацию поля зрения в двух плоскостях; в одном блоке с ним установлена пассивная тепловизионная система, предназначенная для работы ночью и в условиях низкой освещенности. На первых 200 танках «Леопард – 2» для ведения боевых действий в темное время суток устанавливалась телевизионная система PZB- 200. передающая камера этой системы монтировалась на маске пушки, а видеоконтрольные устройства на рабочих местах командира и наводчика. Впоследствии, с запуском в серийное производство прицелов с тепловизорами ими были оснащены и первые танки, получившие после их установки обозначение «Леопард 2А2». Оптический канал прицела имеет 12-кратное увеличение. Прицел дальномер не имеет механической связи с пушкой. Лазерный дальномер обеспечивает возможность одновременного определения дальности до двух целей, находящихся в створе луча дальномера, с точностью до +10 м в диапазоне дальностей от 200 до 10000 км. Для защиты глаз наводчика от лазерного излучения в оптическом канале установлен светофильтр. Кроме того, имеется шторка для защиты глаз от вспышки собственного выстрела, срабатывающая при нажатии на кнопку «Выстрел».

При выходе из строя основного прицела наводчик может использовать вспомогательный шарнирный телескопический прицел FERO-Z18 с зависимой стабилизацией поля зрения и 8-кратным увеличением.

У командира установлен перископический панорамный прицел прибор наблюдения PERI-R17 с независимой стабилизацией поля зрения; увеличение прицела или 2-кратное, или 8-кратное (переключаемое) Командирский прицел связан с прицелом наводчика, что позволяет командиру использовать лазерный дальномер и тепловизор. Командирская башенка сделана невращающийся, но периметру люка установлено шесть призменных наблюдательных приборов, дающих суммарный круговой обзор. Передний прибор может заменяться ночным подсветочным прибором наблюдения, аналогичным установленному у водителя.

Расположение элементов системы управления огнем в башне танка «Леопард-2»

1 – прицел. 2 – блок управления командира; 3 – блок управления наводчика; 4 – дисплей для командира' 5 – блок управления электронным баллистическим вычислителем: 6 – ручка управления командира: 7 – электронный баллистический вычислитель; 8 – датчик бокового ветра: 9 – датчик угла подъема пушки; 10 – электронное вычислительное оборудование лазерного дальномера; 11 – датчик угла наклона оси цапф

Боеприпасы пушки танка «Леопард-2»

1 – выстрел с БПС DM33; 2 – сердечник с хвостовым оперением; 3 – секционный поддон. Л – выстрел с кумулятивно-осколочным снарядом DM 12: 5 – взрыватель, 6 – заряд; 7 – хвостовое оперение

Башня танка «Леопард-2» с телевизионной системой PZB-200 (на маске пушки видна передающая камера этой системы)

У заряжающего установлен один перископический смотровой прибор Все оптические приборы танка имеют противооблединительные устройства и системы очистки. В функции заряжающего входит также обеспечение радиосвязи и стрельба из спаренного с пушкой пулемета MG3A1 (боекомплект пулемета 1200 патронов). Еще один пулемет MG3 установлен на кольцевой турели башенного люка заряжающего.

Информация о дальности до цели поступает в баллистический вычислитель, который также учитывает угловую скорость цели по вертикали и азимуту, скорость и направления ветра, температуру воздуха, атмосферное давление, угол крена цапф. Данные о температуре зарядов и износе канала ствола вводятся в вычислитель вручную.

Выверка прицела производится без выхода экипажа из машины. С помощью механизмов выверки достаточно совместить прицельную марку прицела дальномера с наблюдаемой в его поле зрения выверочной маркой коллиматора. Именно эту систему запретили использовать американцы при стрельбах танка «Леопард-2АУ» на Абердинском полигоне.

Основной танк «Леопард-2А1» бундесвера

Основной танк «Леопард-2А2» 4-й канадской отдельной бригады

1 -зеркало для выверки прицела наводчика;

2-120-мм гладкоствольная пушка;

3-габаритный фонарь;

4-зеркало заднего вида;

5-фары;

6-пульт водителя;

7-смотровой перископический прибор водителя;

8-сиденье водителя;

9-окно лазерного прицела-дальномера и тепловизора;

10-7,62-мм спаренный пулемет;

11-смотровой перископический прибор наводчика;

12-панорамный перископический прицел наводчика;

13-сиденье командира;

14-крышка люка командира;

15-крышка люка для доступа к гидроаккумуляторам и гидросистеме;

16-крышка люка заряжающего;

17-крышка для доступа заряжающего;

18-боеприпасы (15 штук);

19-кормовые ниши для хранения ЗИП и брезента (либо маскировочной сети);

20-датчик ветра;

21 -гранатометы для дымовых и осколочных гранат;

22-кольцевой радиатор с вентилятором (два блока);

23-выпускные решетки отработанных газов;

24-бортовой редуктор, ведущее колесо;

25-гусеница со съемными резиновыми подушками, обрезиненной беговой дорожкой и резинометаллическими шарнирами;

26-опорный каток;

27-аккумуляторные батареи (восемь штук);

28-решетка ФВУ;

29-дверца люка для загрузки боеприпасов;

30-ограждение (барбет) погона башни;

31 -крышка люка для доступа к баку;

32-сиденье заряжающего;

33-лобовая и бортовая многослойная броня башни;

34-многослойные бортовые экраны;

35-боеприпасы пушки (27 штук);

36-ФВУ;

37-направляющее колесо

Основной танк «Леопард-2А5» бундесвера
