МИНОМЕТЫ

Продолжение. Начало см. «Ти В» №1/2000

3,5-дм (88,9-мм) бомбомет Аазена создан во Франции в 1915 году. В 1915-1916 гг. изготовлялся в России.

Ствол миномета стальной. Заряжание осуществлялось с казенной части. Лафет рамного типа с опорными площадками. Подъемный механизм состоял из двух планок, прикрепленных к казенной части ствола, и стержня откидной стойки.

Вес системы в боевом положении – 24,6 кг. Стрельба велась калиберными минами «Эксцельсиор» со специальной детонационной трубкой. Вес мины со стабилизатором – 1,1 кг. Вес взрывчатого вещества в осколочно-фугасной мине – 401 г. Кроме того, имелась противопехотная мина с теми же весо габаритными характеристиками, но снаряженная 600 пулями диаметра 15,24 мм. Метательный заряд помещался в гильзе охотничьего патрона. Дальность стрельбы – 280 м (400 шагов). Расчет – 3- 4 человека.

Система имела существенный конструктивный дефект: боек ударника затвора выступал слишком далеко из стебля затвора. При попытке дослать гильзу затвором происходил преждевременный выстрел при не полностью закрытом затворе, поэтому гильзу приходилось проталкивать пальцами.

В 1916 году в Англии было заказано 30 тяжелых 9,45-дм длинноствольных минометов. В русской армии миномет принят на вооружение в 1917 году. Заряжание производилось с дула.

Угол вертикального наведения миномета – от +45° до +76°. Вес миномета в боевом положении – 3100 кг.

Мина калиберная. Вес мины – 69 кг. Вес взрывчатого вещества в ней 42 кг. Число зарядов – 3. Дальность стрельбы от 275 до 2196 м.

В 1916 году в Англии было заказано 50 9,45-дм тяжелых короткоствольных минометов. Всего было поставлено 30 минометов (все в 1917 году). Английские 9,45-дм минометы даже у союзников оказались очень опасными для расчетов, так как часто давали преждевременные разрывы мин.

Казенник навинчен на ствол. Подъемный механизм имел два сектора. Основание металлическое прямоугольной формы.

Калибр, дюйм/мм 9,45/240

Угол ВН, град +54°; +74° (+45° при стрельбе со специальной платформы)

Угол ГН, град 36°

Тело миномета, кг 219,9

Станок, кг 191,6

Металлическое основание, кг 233

Пара щитов для основания, кг 11,9

Платформа, кг 491

Тележки для ручной (Пустая / Груженая)

перевозки, кг:

для ствола 75,75 294,8

для станка 88,9 360

для основания 160 442,3

Система в боевом положении, кг 1147

Система при перевозке, кг 1802

Скорострельность, выстр/мин 1 выстрел за 6 мин

Время перехода из походного положения в боевое, мин 20

Мины

Заряжание миномета производилось с дула. Мина калиберная стальная весом 68,4 кг со стабилизатором. Вес ВВ – 23 кг аммонала или амматола. Взрыватель – дистанционная трубка № 31.1.В. или ударные трубки №105 или №107. Метательный заряд помещен в картузе. Заряд воспламенялся с помощью винтовочной гильзы, снаряженной дымным ружейным порохом.

ГАУ заказало во Франции 120 тяжелых 240-мм длинноствольных минометов. Поставки начались в 1917 году. Всего поставлено 12 минометов.

Ствол миномета состоял из трубы и казенника, навинченного на трубу. Труба гладкоствольная. Канал казенника разделялся на зарядную камору, в которой помещались гильза с зарядом, и затворную часть. Затвор призматический.

Лафет состоял из горизонтального основания и двух вертикальных станин. Противооткатных устройств нет.

Подъемный механизм имел два сектора. Поворотный механизм – лафет вокруг шворня поворачивался рычагами.

Мина заряжалась с дула и досылалась до конца. После досылки мины ввертывалась ударная трубка в мину, находящуюся в канале орудия.

Заряды помещались в гильзы от 155-мм пушки «С» модели 1904 года или модели 1915 года. Гильза заряжалась с казенной части. Перед открыванием затвора из него выворачивался ударный механизм.

Калибр, мм 240

Длина ствола, мм/кпб 2040/8,5

Длина канала, мм/кпб.. 1660/7

Длина зарядной каморы, мм 255

Длина казенника, мм 380

Вес ствола с казенником, кг 314

Угол ВН, град +45°; +75°

Угол ГН, град 36°

Вес лафета, кг 203

Вес металлической платформы, кг 345

Вес деревянной платформы без кольев, кг 328

Общий вес системы в боевом положении (без кольев), кг 1190

Для ствола, кг 600

Для лафета, кг 500

Для платформы, кг 630

Скорострельность, выстр/мин 1 выстрел за 6 минут

Время перехода из боевого положения в походное, мин 20

Мина стальная. Вес – 81 кг, вес ВВ – 42 кг. Длина мины – 4,5 клб, в том числе корпуса 3 клб. Мина имела четыре стабилизатора, приваренных к корпусу. Ударная трубка обр. 24/31 – модели 1915 года.

* – Вес заряда № 2 800 г взят из французского наставления при миномете 240Д, но были доставлены заряды весом 925 кг.

На 1 мая 1922 года в ТАОН состояло минометов:

Согласно указанию ГАУ от 2.02.1923 г.:

1. Оставить на вооружении минометы:

– 58-мм Дюмезиля № 2 и № 1бис;

– 240-мм длинные французские;

– 9,45-дм английские короткоствольные Батиньоля

2. Подлежит передаче в войска с особого разрешения:

а) Минометы:

– 47-мм Лихонина

– 58-мм ФР

– 90-мм Василевского

– 89-мм Ижорского завода

– 6-дм мортиры Путиловского завода

– германские минометы

б) Бомбометы:

– 20-мм Лихонина

– 9-см Г.Р.

– 8-линейный Рдултовского

– 3-дм Стокса

– германские гранатометы

3. Подлежат изъятию:

3,5-дм бомбометы Аазена, а также австрийские, румынские и все другие системы, выше не упомянутые.

К ноябрю 1923 г. на складах СССР находилось минометов и бомбометов, требующих ремонта:

– 58-мм Дюмезиля № 212; № 124;

– 8-мм ФР – 764;

– 7-мм Лихонина – 80;

– 89-мм Ижорского завода №33 -33;

– 6-дм мортир Металлического завода №44 – 44;

– 6-дм мортир Путиловского завода №26 – 26.

Роль минометов в гражданской войне была куда меньшей, чем в войну 1914-1917 годов. Это было связано со скоротечностью боевых действий и отсутствием достаточно мобильных минометов.

В первые 10 лет существования Советской власти большинство минометов в РККА было дореволюционных систем как отечественных, так и иностранных. Дольше всех продержались на вооружении 58-мм минометы ФР и «Дюмезиль». К 1 ноября 1936 года в РККА их имелось 340 штук, из которых 66 требовали капитального ремонта.

С середины 20-х годов началось проектирование новых типов минометов.

К 1 января 1930 года был изготовлен и испытан 76-мм миномет. Заводы «Красный Путиловец» и Московский Механический (ММЗ) разработали рабочие чертежи 152- мм миномета. В связи с тем, что эти минометы не вошли в систему вооружения 1929-1932 годов, работы над ними были прекращены.

Ведущую роль в проектировании минометов играла группа Д газодинамической лаборатории. Ее руководителем был Н.А.Доровлев, отсюда и индекс лаборатории. В состав группы входили инженеры Иванов, Игнатенко, Мартынов и Рашков. К началу 1933 года группа Д была включена в состав АНИИ. Одной из первых работ группы Д было семейство 165- мм полковых минометов.

В 1933 году группа Д передала Артуправлению два проекта тяжелых минометов ТМ и 400 P.O.

Проекты минометов были одобрены, однако по неясным причинам работы по ним не были доведены до испытаний опытных образцов.

В ходе конфликта с Китаем на Китайско-Восточной железной дороге в 1929 году частями Особой дальневосточной армии были захвачены в числе других трофеев несколько китайских 81-мм минометов. Кроме того, было захвачено несколько сот трофейных мин. Группа Д получила возможность изучить трофейные минометы и боеприпасы. В 1930 году впервые в СССР группа Д начала разработку собственных 60-мм, 82- мм, 107-мм и 120-мм минометов с конструктивной схемой мнимого треугольника и системой воспламенения типа Стокса-Брандта.

В 1930-1932 гг. группой Д был спроектирован 165-мм полковой миномет ПМ-1. Основным назначением миномета была стрельба химической миной, поэтому он чаще назывался газометом «В».

При стрельбе колесный ход отделялся, и миномет опирался только на деревянную опорную плиту прямоугольной формы.

Принцип воспламенения заряда – газодинамический. Заряд помещался в отдельной камере, соединенной с каналом ствола отверстием, называемым соплом. Недостатком миномета была его малая скорострельность, так как заряжание производилось в два приема: мина с дула, заряд с казенной части. Затвор миномета клиновой системы инженера Соколова.

Ствол миномета гладкий. Мины оперенные. Метательный заряд помещался в укороченной гильзе от 107- мм пушки обр. 1910 года.

16 января 1932 года Доровлев направил в Артуправление рабочие чертежи 165-мм миномета ПМ-2. Новый миномет представлял собой модификацию ПМ-1 и конструктивно мало отличался от него. Вес ПМ- 2 с колесным ходом составлял 450 кг. В боекомплект ПМ-2 входили химическая мина весом 17,7 кг, содержавшая 6,7 кг отравляющего вещества, и чугунная осколочно-фугасная мина весом 23,2 кг, содержавшая 6,8 кг взрывчатого вещества. Вес полного заряда – 0,85 кг пороха марки ПКО. При полном заряде начальная скорость составляла 235 м/с, а дальность стрельбы – 4000 м.

К недостаткам минометов ПМ- 1 и ПМ-2 можно отнести малую дальность стрельбы, неустойчивость при стрельбе и непрочность деревянной опоры.

В 1933 году группой Д была разработана еще одна модификация 165-мм полкового миномета – АМ- 3. Основным его отличием была большая дальность стрельбы – 5500 м. ПМ-3 стрелял теми же минами, что и ПМ-1, и ПМ-2.

Несколько единиц 165-мм минометов ПМ-1, ПМ-2 и ПМ-3 было изготовлено на заводе «Красный Октябрь» (г. Харьков) с участием мастерских АНИИ. Точное число изготовленных минометов установить не удалось, так как данные по производству и службе минометов в 1920-1936 гг. в большинстве своем до сих пор являются секретными, так это все было связано с химическими частями.

В конце 30-х годов был создан оригинальный тип миномета – «37- мм миномет-лопата».

В походном положении миномет представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог быть использован для рытья окопов. При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата была сделана из броневой стали и не пробивалась 7,62- мм пулей.

Миномет состоял из: ствола, лопаты – опорной плиты и сошки с пробкой.

Труба ствола соединена наглухо с казенником. Хвостовая часть казенника оканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой).

Ствол и лопата в шарнирном соединении сделаны неразъемными. Для соединения ствола с лопатой по- походному на казенной части ствола имелось вращающееся кольцо.

Мины носились в патронташе.

Зимой 1940 года при использовании 37-мм миномета-лопаты в боях в Финляндии была обнаружена низкая эффективность 37-мм мины. Оказалось, что дальность полета мины при оптимальном угле возвышения незначительна, а осколочное действие слабое, особенно в зимнее время, когда почти все осколки застревали в снегу. Поэтому 37-мм миномет-лопату и мину к нему сняли с вооружения и прекратили их производство.

Тем не менее, миномет-лопата применялся в Великой Отечественной войне, а 1942 году для него даже издали инструкцию для применения.

Калибр, мм 37

Угол ВН, град 15° – 90°

Угол ГН без изменения положения лопаты, град 24°

Длина ствола, мм 400

Длина канала, мм 372

Вес миномета, кг около 1,5

Дальность стрельбы, м:

максимальная 250

минимальная 60*

* – конструкция миномета позволяла получить и меньшую дальность, но при этом возникала опасность поражения стрелка осколками мины.

Отвод части газов через дистанционный кран (50-мм ротный миномет) А – кран открыт; Б – кран закрыт

50-мм ротный миномет обр. 1940 г.

50-мм миномет в боевом положении

Мина 50-мм ротного миномета

Опорная плита 50-мм миномета

Вьюк для переноски 50-мм миномета обр. 1940 г.

Конский вьюк 50-мм ротного миномета

Минометная двуколка

Прицел (угломер-квадрант)

50-мм миномет в боевом положении

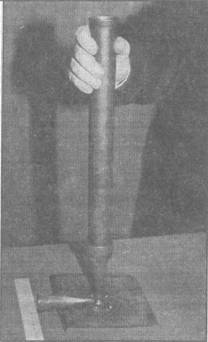

37-мм миномет-лопата

Разработка 50-мм ротного миномета была начата в КБ завода № 7 в начале 1937 года. В течение года было испытано несколько опытных образцов минометов. На вооружение 50- мм ротный миномет обр. 1938 г. был принят в 1938 году. Серийное производство его начато в 1939 году. За год изготовили 1720 минометов. На I- III кварталы 1940 г. одиннадцати заводам был дан план на 23.105 50-мм минометов обр. 1938 г., к 1 августа 1940 г. изготовлено 18.994 миномета по цене 3600 руб. за штуку.

50-мм ротный миномет обр. 1940 г. был испытан в январе 1940 года на финском фронте в расположении 85-го стрелкового полка 100- й стрелковой дивизии.

Для изменения дальности осуществлен принцип изменения количества используемых газов и косвенно – изменение длины пути мины в стволе. В казенной части ствола навинчен дистанционный кран, при помощи которого осуществлялось изменение дальности.

Общий вид 50-мм ротного миномета

Стрельба велась при двух углах возвышения: 45° и 75°. Угол возвышения 45° при закрытом дистанционном кране обеспечивал наибольшую дальность огня (800 м), а угол 75° при открытом дистанционном кране давал минимальную дальность (200 м). При стрельбе на все дальности применялся только один заряд.

Двунога-лафет придавала стволу миномета определенное направление, то есть соответствующие углы вертикальной и горизонтальной наводки. Поворотный механизм обеспечивал точное направление ствола по горизонтали и позволял осуществлять горизонтальную наводку в пределах ±3°. Поворотный механизм не был закрыт и поэтому при стрельбе часто загрязнялся.

Кроме того, при работе поворотного механизма сбивались горизонтальный и вертикальный уровни прицела.

Прицел ротного миномета механический, без оптических приспособлений.

Недостатки 50-мм миномета обр. 1938 года:

1. Велика минимальная дальность (200 м).

2. Относительно большой вес.

3. Большие габариты, тем затруднялась его маскировка.

4. Слишком сложное устройство дистанционного крана.

5. Шкала дистанционного крана не соответствовала дальности.

6. Выходное отверстие в дистанционном кране направлено вниз, вперед, благодаря чему при стрельбе выходящие газы, ударяясь о грунт, поднимали пыль и тем затрудняли работу расчета.

7. Ненадежное и сложное крепление прицела.

В 50-мм ротном миномете обр. 1940 года была уменьшена длина и упрощена конструкция дистанционного крана. Тем самым сократилась длина миномета. Плита миномета глубокой штамповки имела прикрытие (козырек) от газов, выходящих через дистанционный кран, что предотвращало ожоги расчета.

Амортизатор имел только один цилиндр.

Недостатками данного миномета были: недостаточное крепление прицела и еще большее, чем у миномета обр. 1938 года сбивание уровней прицела при работе поворотного механизма.

На поле боя ротные минометы переносились на вьюках. Мины подносили бойцы по два лотка (по семь мин в каждом).

На походе минометы перевозились на минометной повозке обр. 1938 года (МП-38), на которой помещалось три ротных миномета, 24 лотка с минами (24 х 7 = 168 мин) и ЗИП. Минная повозка МП-38 была рассчитана исключительно для конной тяги одной лошадью, хотя и подрессорена. Повозка и ее колеса деревянные.

В горно-стрелковых частях применялся конский минометный вьюк с одним минометом и восемью лотками (8 х 7 = 56 мин).

Опыт войны с Финляндией показал, что для транспортировки минометов по снегу и болотам хорошим средством является волокуша (лодка).

Продолжение следует.
