АТОМНЫЕ ТОРПЕДНЫЕ И МНОГОЦЕЛЕВЫЕ ПОДВОДНЫЕ ЛОДКИ

Поисковые работы по исследованию облика атомной подводной лодки начались в СССР в 1949 году, когда были достигнуты первые реальные результаты в создании советского ядерного оружия и уже четыре года работал исследовательский ядерный реактор. В 1950 году об этих исследованиях в конфиденциальном порядке были оповещены некоторые командующие флотами (в частности, командующий СФ, где, в первую очередь, намечалось внедрение новой техники). 9 сентября 1952 г. И.В. Сталин подписал постановление Совета Министров СССР «О проектировании и строительстве объекта 627». В соответствии с этим документом для проведения работ по созданию атомной подводной лодки (объект, а впоследствии – проект 627) в Москве были сформированы две группы конструкторов и ученых, одной из которых, руководимой В.Н. Перегудовым, было поручено проведение проектной проработки собственно корабля, а второй, возглавляемой Н.А. Доллежалем – его энергетической установки. Научным руководителем всех работ по созданию первой отечественной АПЯ был назначен директор института атомной энергии АН СССР академик А.П. Александров. Общую координацию работ осуществлял один из энтузиастов создания атомных подводных лодок – заместитель председателя СМ СССР В.А. Малышев.

Естественно, наиболее сложной проблемой была разработка ядерной энергетической установки, которую можно было разместить на борту подводной лодки. Первая советская чисто «земная» атомная энергетическая установка мощностью 5 мВт была введена в строй в Обнинске в 1954 году (она использовалась для электроснабжения города). Затем последовал первый корабельный реактор (самый мощный в мире для своего времени), предназначенный для установки на «мирном» атомном ледоколе «Ленин», который являлся, фактически, опытовым судном, служившим для отработки корабельной силовой установки.

Ответственным за разработку паропроизводящей установки для подводной лодки стал НИИ-8 Министерства среднего машиностроения, возглавляемый Н.А. Доллежалем. Проектирование паротурбинной силовой установки выполняло СКБ Кировского завода (главный конструктор М.А.Казак) совместно с СКБ-143. Электрооборудование создавалось заводом «Электросила». Забегая вперед, следует заметить, что, по оценке специалистов, существенным недостатком электро-энергетической установки первой советской АПЛ были навесные электрогенераторы, работавшие лишь совместно с главными турбозубчатыми агрегатами, что лимитировало продолжительность нахождения корабля на «стопе» или на заднем ходу емкостью резервных аккумуляторов.

Пуск опытного «лодочного» реактора, смонтированного в подмосковном Обнинске, состоялся 8 марта 1956 г. Однако «первый блин вышел комом» – из-за конструкционного недостатка крышки реактора сразу же возникла протечка радиоактивной воды. В дальнейшем конструкция крышки была изменена. Не сразу сформировались и требования к ядерной безопасности корабельных энергетических установок. Так, в начале 50-х годов высказывалось предложение, что перегрузку радиоактивного горючего можно будет проводить прямо в открытом море (разумеется, принятие подобных предложений привело бы к облучению каждого, принимающего участие в подобной операции).

Опытная атомная подводная лодка 627-го проекта предназначалась, в первую очередь, для всесторонних испытаний в морских условиях первого образца ядерной энергетической установки с водоводяным реактором. Однако она рассматривалась и как головной образец новой стратегической системы оружия, предназначенной для борьбы с основным «потенциальным противником» – США. Атомоход должен был наносить ядерные удары по военно-морским базам и другим стратегическим целям, расположенным на побережье противника. Для этого его предполагалось вооружить сверхмощной парогазовой торпедой Т-15 (калибр 1550 мм, длина 24 м, дальность хода 40-50 км), оснащенной ядерной боевой частью (габаритами последней и определялись столь чудовищные размеры торпеды). Работы групп проектантов велись в обстановке повышенной секретности, с привлечением крайне узкого круга участников. При этом к ним на первом этапе реализации программы практически не привлекались специалисты ВМФ, что негативно сказалось на формировании облика подводной лодки.

В марте 1953 г. группа В.Н.Перегудова завершила работу над предъэскизным проектом АПЛ. Первый советский атомоход должен был иметь двухкорпусную архитектуру с необычайно большим (более 13) удлинением и поперечным сечением, близким к круговому. Двухвальная силовая установка должна была обеспечить достижение максимальной подводной скорости не менее 25 узл. В формировании архитектуры корабля принимали участие гидродинамики ЦАГИ (К.К.Федаевский), а также ЦНИИ-45 (В.И.Першин). Лодка (впервые в нашей стране) получила «китообразную» форму носовой оконечности, оптимизированную для подводного плавания, но значительно снижающую характеристики корабля в надводном положении. Выбор формы носовой оконечности вызвал серьезную дискуссию среди создателей АПЛ (часть конструкторов настаивала на сохранении традиционной «корабельной» формы). Однако победила точка зрения В.Н.Перегудова, считавшего, что атомоход должен быть приспособлен, в первую очередь, для подводного плавания. В дальнейшем овальная форма носа была реализована на американских АПЛ типа «Скипджек» (головной корабль вступил в строй в 1959 году), а также на всех последующих атомоходах, спроектированных и построенных в США. Однако в СССР она окончательно утвердилась лишь на атомных подводных лодках 2- го поколения.

Максимальная глубина погружения АПЛ проекта 627 по сравнению с тогдашними отечественными и зарубежными дизель-электрическими подводными лодками возрастала в полтора раза (до 300 м). Это потребовало создания новой стали для прочного корпуса, разработку которой поручили ЦНИИ-48 Министерства судостроения (директор Г.И. Копырин). Новый сплав АК-25 был создан на основе одной из марок броневой стали.

Автономность подводного плавания АПЛ проекта 627 должна была составить 50-60 суток, что предъявляло новые, значительно более высокие требования к системе жизнеобеспечения корабля.

Проект первого советского атомохода создался на основе наиболее крупной отечественной дизель-электрической подводной лодки (ДЭПЛ) проекта 611. Было решено сохранить принципиальную компоновку этого корабля, использовав ряд элементов конструкции и бортовых систем.

Полномасштабная разработка опытной АПЛ 627-го проекта, получившей шифр «Кит», была весной 1953 года передана ленинградскому СКБ- 143 (позже известному как ПКБ «Малахит»), главным конструктором которого был назначен В.Н.Перегудов, что обеспечило необходимую преемственность работ. Коллектив ПКБ уже имел опыт разработки подводных лодок с «нетрадиционными» энергетическими установками. В частности, в 1948- 1953 гг. там была создана лодка проекта 617 с парогазотурбинной силовой установкой.

Велись работы и по созданию «главного калибра» корабля – торпеды Т-15. Однако испытания ядерной боевой части для торпеды, проводившиеся на Семипалатинском полигоне, закончились полной неудачей.

В мае 1954 г. завершились работы над техническим проектом АПЛ, а в июле к участию в программе, наконец, были привлечены военно-морские специалисты. Их заключение по проекту новой лодки было далеко не благоприятным: была отмечена проблематичность использования корабля по своему основному назначению – нанесению ядерных ударов по прибрежным объектам на территории потенциального противника. Кроме того, указывалось на недостаточную скорость полного хода, слабое торпедное вооружение, высокую шумность, низкие ресурс и ремонтопригодность, другие недостатки.

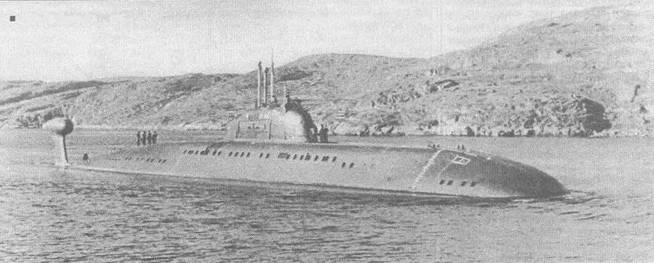

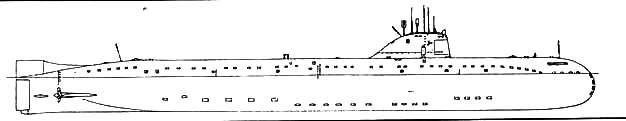

АПЛ проекта 627

Это привело к внесению в проект ряда радикальных изменений: АПЛ лишилась «суперторпеды» Т-15, получив взамен усиленное обычное торпедное вооружение. В результате потребовалась почти полная переделка носовой части корпуса до второго отсека включительно. Повышалась максимальная подводная скорость корабля. Подводная лодка была переориентирована на борьбу с боевыми кораблями и транспортами противника. Компоновка помещений лодки (впервые в отечественном подводном кораблестроении) отрабатывалась на специальных деревянных натурных макетах, выполнявшихся для всех отсеков АПЛ.

О масштабах работ по созданию первой отечественной атомной подводной лодки говорит тот факт, что к участию в программе было привлечено 135 предприятий и организаций, расположенных, практически, на всей территории СССР, в том числе 20 КБ и около 80 заводов-поставщиков различного оборудования.

К разработке рабочих чертежей АПЛ проекта 627 приступили в марте 1954 г., еще до окончательного утверждения технического проекта, а в июне 1954 г. на заводе №402 в г. Молотовске (ныне Северное машиностроительное предприятие в г. Северодвинске) в обстановке чрезвычайной секретности, в специально отгороженном участке эллинга начались работы по постройке первого отечественного подводного атомохода.

Торжественная церемония официальной закладки лодки состоялась 24 сентября 1955 г., 9 августа 1957 г. АПЛ была спущена на воду, а 14 сентября 1957 г. была произведена загрузка ядерных реакторов.

Подготовка моряков-подводников для первого отечественного атомохода (а также для последующих атомных подводных лодок 1-го поколения) велась на натурном стенде, сооруженном в г.Обнинске. Первым командиром АПЛ был назначен капитан 1 ранга Л.Г. Осипенко, а командиром электромеханической части, в ведении которого находилась и атомная энергетическая установка, стал инженер- капитан 2 ранга Б. П. Акулов.

С 3 июля лодка, получившая тактический номер К-3, вышла на ходовые испытания, проходившие в Белом море. 4 июля 1958 г. в 10 часов 3 минуты впервые в истории отечественного флота для движения корабля была использована атомная энергия.

Испытания завершились 1 декабря 1958 г. В ходе них мощность энергетической установки была ограничена 60% от номинальной. При этом была достигнута скорость 23,3 узла, что на 3 узла превысило расчетную величину. За успешное освоение новой техники, впервые после окончания Великой Отечественной войны, командиру К-3 Л.Г.Осипенко было присвоено звание Героя Советского Союза. В настоящее время его имя присвоено учебному центру по подготовке экипажей АПЛ в г.Обнинске.

В январе 1959 г. К-3 была передана ВМФ для опытной эксплуатации, которая завершилась в 1962 г., после чего АПЛ стала «полноценным» боевым кораблем Северного флота.

Двухкорпусная лодка с корпусом большого, почти «торпедного» удлинения (13,3) имела почти круглое поперечное сечение. Носовой оконечности была придана эллипсовидная форма, а корма имела «плоские» обводы, обусловленные двухвальной компоновкой.

Прочный корпус изготавливался из стали АК-25 и разделялся на девять водонепроницаемых отсеков:

1-й – носовой торпедный,

2-й – аккумуляторный и жилой,

3-й – отсек центрального поста, 4-й – отсек вспомогательного оборудования,

5-й – реакторный отсек,

6-й – турбинный отсек,

7-й – электромеханический отсек,

8-й и 9-й – жилые отсеки и отсеки корабельных систем.

Корабль был оснащен атомной энергетической установкой с номинальной мощностью 35.000 л. е., включающей два водоводяных реактора ВМ-А по 70 мВт (размещенных последовательно друг за другом в диаметральной плоскости корабля в средней части корпуса) с парогенераторами (побортно от них) и два турбозубчатых агрегата 60-Д суммарной мощностью 35.000 л.с. Для АПЛ были разработаны специальные малошумные винты регулируемого шага (ВРШ).

Реакторный отсек оснастили железоводной биологической защитой, обеспечивающей радиационную безопасность экипажа. Имелось два дизельгенератора постоянного тока ДГ-400 (с дизелями М-820). Вспомогательные гребные электродвигатели обеспечивали движение со скоростью до 8 узлов.

Для повышения акустической скрытности лодки основное оборудование амортизировалось, применялись вибродемпфирующие покрытия, легкий корпус корабля также (впервые в мире на АПЛ) получил противогидролокационное покрытие. Однако, несмотря на принятые меры, по уровню шумов первый советский атомоход значительно превосходил своих американских аналогов.

Лодка оснащалась гидроакустическим вооружением, основу которого составляла гидроакустическая станция (ГАС) МГ-200 «Арктика-М», работающая в режиме шумо- и эхопеленгования. Антенна станции располагалась в передней части ограждения рубки. Кроме того, имелись ГАС обнаружения гидроакустических сигналов и звукоподводной связи «Свет», шумопеленгаторная станция «Марс-16КП» и гидролокационная станция обнаружения подводных препятствий «Луч».

Радиолокационное вооружение включало РЛС обнаружения надводных целей и управления торпедной стрельбой «Призма» и станцию радиолокационной разведки «Накат».

Средства радиосвязи были аналогичны использованным на ДЭПЛ проектов 611 и 613. Состав штурманского вооружения был дополнен навигационной системой «Плутон», обеспечивающей кораблевождение и использование оружия при плавании в пределах 80° северной и южной широт.

Торпедное вооружение размещалось в носовой части лодки. Оно включало восемь 533-мм ТА. Боекомплект – 20 торпед СЭТ-53 или 53-61МА. В зависимости от выполняемых задач существовали варианты загрузки. Впервые в советском подводном флоте обеспечивалась возможность торпедной стрельбы на глубинах до 100 м. Выработка данных для торпедной стрельбы обеспечивалась автоматом «Торий».

Корабль имел систему кондиционирования и вентиляции, обеспечивающую требуемый уровень температурно-влажностного режима при нахождении в подводном положении (разработанную ГИПХ под руководством В.С.Шпака). В системе был использован химический способ поглощения углекислого газа и пополнения кислорода (следует заметить, что подобное решение, увеличивающее опасность возникновения на борту корабля пожара, привело в 1970 году к гибели АПЛ К-8).

Длина наибольшая 107,4 м

Ширина наибольшая 7,9 м

Средняя осадка 5,7 м

Водоизмещение, м³ :

нормальное 3065

полное 4750

Запас плавучести 30%

Предельная глубина погружения 300 м

Полная скорость подводного хода 30 уз.

Надводная скорость 15 уз.

Автономность 60 сут.

Экипаж 104 чел.

Первый подводный атомоход практически сразу же приступил к освоению арктического района. В 1959 году К-3 под командованием капитана 1 ранга Л.Г.Осипенко прошла под арктическими льдами 260 миль. 17 июля 1962 г. эта АПЛ выполнила переход к Северному полюсу, однако всплыть на поверхность помешал плотный ледовый покров, толщина которого достигала 12 м.

Вскоре после арктического похода подводной лодке К-3 было присвоено название «Ленинский комсомол».

В дальнейшем К-3 прошла модернизацию, заключавшуюся в проведении ряда доработок, повысивших надежность паропроизводительной установки, замене некоторого оборудования, установке новой системы торпедной стрельбы, усовершенствовании радиоэлектронного оборудования. Антенну ГАС «Арктика-М» перенесли из ограждения рубки в носовую оконечность лодки, где был сформирован выступающий за обводы корпуса наплыв, а над торпедными аппаратами была размещена антенна новой шумопеленгаторной станции МГ- 10.

По своим основным характеристикам АПЛ проекта 627 значительно превосходила первенца американского атомного подводного флота – лодку SSN-571 «Наутилус», вступившую в строй в сентябре 1955 г. (на 3,5 года раньше, чем К-3). В частности, советская субмарина имела значительно большую подводную скорость (около 30 уз против 22 уз у американского аналога) и предельную глубину погружения (соответственно, 300 и 210 м).

Эксплуатация АПЛ «Ленинский комсомол» продолжалась до 1991 года, при этом лодка несла службу наравне с другими атомоходами. В августе 1967 г., во время возвращения с боевой службы, в Норвежском море на борту лодки возник пожар, вызванный возгоранием гидравлики. В результате аварии погибло 39 человек.

После списания «Ленинского комсомола» существовали планы переоборудования его в корабль-музей (соответствующий проект был разработан КБ «Малахит»), Однако по ряду причин этого не случилось.

22 октября 1955 г. Совет Министров СССР принял постановление о разработке на основе АПЛ проекта 627 серийной атомной подводной лодки проекта 627А (шифр «Кит»). При сохранении основных технических решений, оборудования и главной энергетической установки, новые субмарины должны были иметь повышенную живучесть и надежность, усовершенствованное штурманское вооружение. Для создания более благоприятных условий работы ГАС «Арктика-М» ее антенну разместили в килевой части носовой оконечности в специальном наплыве. Над торпедными аппаратами установили антенну шумопеленгаторной станции МГ-10.

Весной 1956 года в СКБ-143 был разработан технический проект усовершенствованного корабля, а осенью того же года была завершена переработка рабочих чертежей и эксплуатационной документации. В 1955 году, не дожидаясь результатов испытания первого атомохода и завершения проектных работ, в Северодвинске развернулись работы по строительству серии из 12 кораблей проекта 627А. Первая АПЛ – К-5 – была заложена в августе 1956 г., спущена на воду в сентябре 1958 г., а вошла в строй Северного флота 27 декабря 1959 г. В ходе испытаний К-5, при мощности энергетической установки, составляющей 80% от номинальной, была достигнута самая высокая в мире скорость длительного подводного хода – 28 узлов. Расчеты показывали, что при выходе на максимальную мощность скорость должна была достичь 30 узлов.

Длина наибольшая 107,4 м

Ширина наибольшая 7,9 м

Средняя осадка 5,7 м

Водоизмещение нормальное 3101 м1

Запас плавучести … 30 %

Предельная глубина погружения 300 м

Полная скорость подводного хода 30 уз

Надводная скорость . 15 уз

Автономность 50 сут.

Экипаж 110 чел.

Вслед за К-5 в состав Северного флота 31 августа 1960 г. вошла вторая однотипная лодка – К-8. Затем последовали К-52 (23 декабря 1961 г.), К-21 (23 декабря 1961 г.), К-11 (23 декабря 1961 г.), К-133 (16 октября 1962 г.), К-181 (16 октября 1962 г.); К-115 (30 декабря 1962 г.), К-152 (4 ноября 1961 г.), К-42 (4 ноября 1963 г.) и К-50 (20 декабря 1963 г.).

Экипажи для первых серийных атомоходов формировались в Ленинграде на базе дивизиона строящихся ПЛ 615-го проекта. В конце 1957 года дивизион строящихся АПЛ был переведен в Северодвинск. Офицеры электромеханических боевых частей, а также командиры лодок проходили стажировку в Обнинске.

Первым местом базирования атомоходов стала Западная Лица, где началось формирование бригады АПЛ. В августе 1961 г. разросшаяся бригада была реорганизована в две дивизии. Все лодки проектов 627 и 627А вошли в состав дивизии с тактическим номером «3» (дивизия «31» укомплектовывалась лодками 658-го проекта). По системе НАТОвской индексации кораблям проектов 627 и 627А было при-. своено обозначение November.

Первоначально надежность лодок проекта 627 и 627А было относительно низкой. Причина этого крылась, в первую очередь, в низком ресурсе парогенераторов главной энергетической установки. Уже через несколько сот часов работы в трубных пучках парогенераторов возникали микроскопические трещины, сквозь которые вода из первого контура попадала во второй контур, повышая в нем уровень радиоактивности,'Недостаточная надежность ГЭУ не позволила использовать атомоходы проекта 627А во время Карибского кризиса осенью 1962 года, хотя в составе Северного флота имелось к тому времени уже шесть АПЛ проектов 627 и 627А.

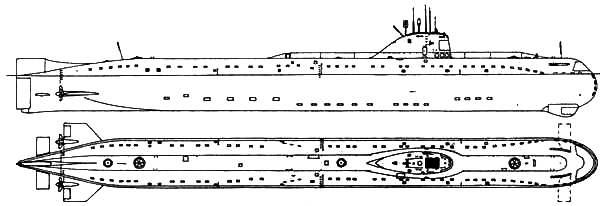

АПА проекта 627 (К-3 после модернизации)

Однако постепенно, по мере «доводки» техники и освоения ее личным составом, надежность атомоходов первого поколения повышалась. Уже в 1961 г. четыре АПЛ пр.627 и 627А под командованием Л.М.Жильцова, В.П.Рыкова, В.И.Зверева и В.Л.Березовского выполнили арктический поход, при этом К-52 (В.П.Рыков) прошла под ледяным панцирем 516 миль, а К-3 (Л.М.Жильцов) достигла 82-й широты.

Продолжительное подледное плавание совершила лодка пр.627А К- 21 (В.Н.Чернавин), прошедшая в 1962 году подо льдом 1700 миль. При этом попутно отрабатывалась тактика подледного плавания, методика ориентирования в подледном пространстве, а также всплытия в полыньях.

Все это позволило постепенно приступить к привлечению лодок 627- го проекта к несению т.н. боевой службы – слежению за морскими носителями ядерного оружия потенциального противника и поддержанию постоянной готовности к нанесению по ним, в случае получения соответствующего приказа, упреждающего удара. Несение боевой службы как особый вид деятельности кораблей ВМФ начало практиковаться с 1961 года. На первом этапе для этого использовались дизель-электрические подводные лодки и надводные корабли. В 1965 году первый выход для слежения за американскими ракетоносцами и авианосцами выполнили советские АПЛ.

Впервые удачный поиск и относительно длительное слежение за «фактическим противником» – ударным авианосцем «Саратога» – осуществила в Атлантике в 1965 году К-181 (капитан 1 ранга Б.С.Борисов). Советская АПЛ в течение четырех суток сидела «на хвосте» у американского корабля.

Увеличение интенсивности боевой службы и задействование атомных подводных лодок быстро принесло свои плоды: если в 1964 году дизель- электрическими подводными лодками в ходе БС было достигнуто 16 обнаружений подводных целей, то в 1965 г., когда «на сцену» вышли атомные подводные лодки 627-го проекта, число обнаружений возросло до 42. Однако следует признать, что АПЛ первого поколения не предназначались для охоты за субмаринами противника: была велика их шумность, гидроакустическое оборудование имело относительно низкие характеристики. Поэтому контакты с американскими атомными подводными лодками имели, как правило, кратковременный характер и длительного слежения за ними установить не удавалось. В то же время следует заметить, что и американский флот, располагая к середине 1960-х годов специализированными малошумными противолодочными АПЛ типа «Трешер», также не смог обеспечить регулярное слежение за советскими ракетными атомоходами 1-го поколения, обладавшими относительно высокой шумностью.

АПЛ 627-го проекта совершили ряд дальних походов, вписав яркие страницы в историю отечественного и мирового подводного мореплавания. Эти походы имели, помимо прочего, и огромное морально-политическое значение: советский флот впервые доказал на деле, что может противостоять на равных флотам США и Великобритании. В сентябре 1963 г. АПЛ К-115 (командир капитан 2 ранга Р. Дубяга, старший похода – капитан 1 ранга В.Кичев) совместно с К-178 (проект 658М, командир капитан 2 ранга Михайловский) совершила подо льдами Северного Ледовитого океана переход на Тихоокеанский флот, пройдя за шесть суток 1600 миль. Командиру АПЛ было присвоено звание Герой Советского Союза.

В том же 1963 г. К-181 (капитан 2 ранга Ю.А.Сысоев, старший похода командующий СФ адмирал В.А.Касатонов) выполнила очередной высокоширотный поход, всплыв 29 сентября на Северном полюсе. Командиру АПЛ и старшему на походе присвоили звание Герой Советского Союза. АПЛ была награждена Орденом Красного Знамени.

Для проверки возможности использования атомоходов в южных широтах АПЛ К-133 в 1963 г. совершила поход в экваториальные районы Атлантики.

Этот опыт пригодился в 1966 году, когда К-133 (командир капитан 2 ранга Л.Н.Столяров) из состава 3-й дивизии подводных лодок Северного Флота совместно с ракетоносцем К-116 (командир капитан 2 ранга В.Виноградов) совершила «кругосветный» переход на ТОФ через Атлантический и Тихий океаны, пройдя в подводном положении за 54 суток почти 20000 миль. Руководителю перехода контр-адмиралу А.Сорокину, командирам АПЛ, командирам электромеханических БЧ капитанам 2 ранга Самсонову и Морозову, а также зам. командира по ПЧ капитану 2 ранга Усенко присвоили звание Герой Советского Союза. Подготовка к выполнению столь сложного задания была проведена в рекордно короткие сроки: в течение месяца моряками были отработаны три курсовые задачи.

В 1966 году К-14 (командир – капитан 1 ранга Д.Н.Голубев) совершила 17-суточный переход подо льдами Арктики, проложив трассу, по которой в дальнейшем осуществлялась перегонка атомоходов европейской постройки на Тихоокеанский флот. Несколько позже движение в обратном направлении освоили и «комсомольские» лодки новых проектов. Старшему на переходе командиру дивизии контр-адмиралу Игнатову и командиру АПЛ было присвоено звание Герой Советского Союза.

В 1968 году очередной подледный переход на ТОФ выполнила и К-42 (капитан 2 ранга В.И.Заморев), прошедшая под арктическими льдами совместно с К-55 (пр.658М). Этот поход отличался от предшествующих тем, что лодки несли на борту штатное ядерное оружие.

В то же время служба АПЛ проекта 627А сопровождалась не только успехами, но и трагедиями. Это было, к сожалению, неизбежной платой за освоение нового (трагедий с человеческими жертвами не избежали также ни американские, ни китайские подводники-атомники). 12 апреля 1970 г. во время крупномасштабных учений «Океан» затонупа К-8 (командир капитан 2 ранга В. Бессонов). Корабль специально не готовился к участию в этих учениях, он завершил боевую службу в Средиземном море. Пополнив запасы продовольствия и средств регенерации с надводного корабля, К-8, согласно первоначальному плану, в подводном положении прошла Гибралтарский пролив и вышла в Атлантику, где и получила 7 апреля приказ следовать в заданный район для участия в учениях. В дальнейшем корабль на связь не выходил.

8 апреля в 21.30 в Бискайском заливе, в нескольких сотнях миль от берегов Испании, на борту лодки в 3- м отсеке возник пожар, вызванный возгораниями патронов регенерации. Сработала система аварийной защиты реактора, и корабль, всплывший в надводное положение, остался практически без электроэнергии. Дизель- генераторы из-за неисправности использовать не удалось. На вторые сутки был израсходован запас воздуха, что затруднило выравнивание дифферента и поддержание плавучести. Экипаж боролся за живучесть корабля более трех суток, однако спасти К-8 не удалось. В седьмой и восьмой отсеки начала поступать забортная вода. 12 апреля в 6.18 лодка затонула на глубине 4680 м, унеся с собой жизни 52 членов экипажа. Часть людей была эвакуирована на советские суда, подошедшие к месту аварии. Командиру лодки капитану 2 ранга В. Бессонову посмертно присвоено звание Герой Советского Союза. Его именем и именем НМС (начальника медицинской службы) капитана м/с Соловья названы улицы в г. Гремиха.

Все лодки проекта 627А были выведены в резерв и списаны в 1989- 1992 гг. К-115, К-14, К-^2, К-133 и К- 181 завершили свою службу на Тихом океане, остальные – на Северном флоте.

После отказа от достройки ракетной атомной подводной лодки П-627А – носителя стратегической крылатой ракеты П-20 – была предпринята попытка переоборудовать этот корабль в опытовую подводную лодку – ПТ-627А, предназначенную для испытания новых 650-мм торпед, перспективного гидроакустического комплекса, а также отработки винтов регулируемого шага.

В 1960-1961 гг. в СКБ-143 был подготовлен сокращенный технический проект и начато рабочее проектирование. Однако в ноябре 1961 года все работы были прекращены и производственный задел по лодке был использован для постройки АПЛ проекта 627.

На первых атомных подводных лодках как в СССР, так и в США были использованы паропроизводящие установки с водоводяными реакторами. Однако в 1957 году в состав американских ВМС вошел второй опытный атомоход- «Сивульф», оснащенный реактором с жидкометаллическим теплоносителем (ЖМТ). Применение реакторов с ЖМТ позволяло улучшить КПД энергетической установки за счет более высокой температуры теплоносителя на выходе из реактора и повышения температуры перегретого пара.

Работы над корабельным реактором аналогичного типа начались в СССР в 1955 году. 22 октября 1955 г. вышло партийно-правительственное постановление о создании опытной атомной торпедной подводной лодки проекта 645 с 2-х реакторной паропроизводящей установкой с жидкометаллическим теплоносителем (сплав свинец-висмут). Первоначально разработка АПЛ осуществлялась под руководством главного конструктора В.Н.Перегудова, в 1956 году его сменил А.К.Назаров. Главными наблюдающими от ВМФ были А.Н.Донченко и А.С.Губкин.

Тактико-техническое задание на новую лодку не выдавалось, работы были начаты непосредственно со стадии технического проекта: предполагалась, что АПЛ пр. 645 должна была отличаться от лодки 627-го проекта лишь энергетической установкой, что позволило бы с максимальной объективностью оценить достоинства ГЭУ с жидкометаллическим теплоносителем. Однако полностью этот замысел осуществить не удалось. В проект корабля вносились изменения, обусловленные опытом эксплуатации первых атомоходов, а также результатами испытаний опытной ядерной энергетической установки с жидкометаллическим теплоносителем на стенде физико-энергетического института.

Работы по техническому проекту АПЛ были закончены осенью 1956 года. Следует заметить, что при этом не ставились жесткие требования по шумности лодки и влиянию ее акустических помех на работу бортовых гидроакустических станций. В рамках проектирования были выполнены лишь расчеты критических оборотов гребных винтов и воздушного шума в отсеках корабля.

В ноябре 1957 г. были выпущены рабочие чертежи, а 15 июня 1958 г. в Северодвинске была проведена закладка опытного атомохода. Его спуск на воду состоялся 1 апреля 1962 г., а 30 октября 1963 г. АПЛ проекта 645 с тактическим номером К-27 была включена в состав ВМФ. За освоение новой техники в 1966 г. командиру АПЛ было присвоено звание Герой Советского Союза.

Как и корабли 627-го проекта, новая АПЛ предназначалась для борьбы с надводными кораблями и транспортными судами противника при действиях на океанских и удаленных морских театрах.

Прочный корпус подводной лодки был выполнен из нового сплава стали с пределом текучести 60 кгс/мм² . Еще одним нововведением по сравнению с проектом 627 явилось применение плоских межотсечных переборок, способных выдерживать давление 12,5 кгс/см² , что обеспечивало аварийное всплытие с глубины до 100 м при затоплении любого из отсеков.

Для изготовления легкого корпуса, балластных цистерн, ограждения рубки и оконечностей корабля была впервые применена маломагнитная сталь с пределом текучести 40 кгс/мм2 . Это позволило при той же величине магнитного поля АПЛ почти вдвое уменьшить массу размагничивающего устройства, на 50% сократить потребляемую им мощность и в два раза – число отверстий в прочном корпусе для прохода кабеля размагничивающего устройства.

Прочный корпус лодки делился на девять водонепроницаемых отсеков несколько иного, чем на проекте 627, расположения:

1-й – торпедный;

2-й – аккумуляторный и жилой;

3-й – центральный пост;

4-й – реакторный;

5-й – турбогенераторный (в нем размещались также холодильные установки и вспомогательные механизмы);

6-й – турбинный;

7-й – электродвигательный;

8-й – жилой (в нем, также, были размещены холодильники);

9-й – жилой (в нем размещались и рулевые машины).

Перемещение тяжелых реакторов ближе к носу корабля позволило улучшить дифферентовку, однако такое компоновочное решение одновременно ухудшило условия обеспечения радиационной безопасности центрального отсека, а радиолокационную- и радиорубку потребовалось перенести на нижнюю палубу.

Главная энергетическая установка мощностью 35.000 л. с. состояла из 2-х реакторной паропроизводящей и двухвальной паротурбинной установок, двух автономных (а не навесных, как на АПЛ 627-го проекта) турбогенераторов и аккумуляторной батареи.

Входящие в состав ГЭУ два ядерных реактора ВТ-1 с жидкометаллическим теплоносителем свинец-висмут имели суммарную мощность 146 мВт. Температура теплоносителя на выходе из реактора составляла 440°С, а температура перегретого пара – до 355°С. Реакторы обладали рядом эксплуатационных преимуществ. В частности, их расхолаживание осуществлялось без использования парогенераторов и насосов первого контура за счет естественной циркуляции сплава и включения каналов расхолаживания. Исключалась возможность распространения радиоактивности во второй контур и в энергетические отсеки в случае нарушения плотности парогенераторов в результате большего давления во втором контуре по сравнению с первым.

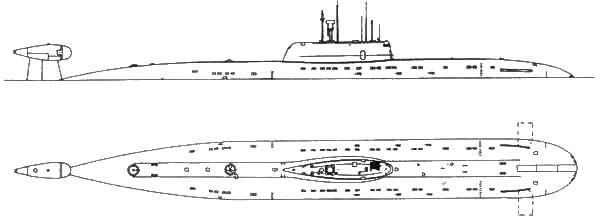

АПЛ проекта ПТ-627А

В составе автономного турбогенератора (АТГ) входила однокорпусная активная турбина с редуктором, конденсатор и электрический генератор постоянного тока. На АТГ правого борта был применен планетарный редуктор. Мощность на клеммах составляла 1600 кВт при напряжении тока 320 В и частоте вращения 1500 оборотов в минуту. Автономные турбогенераторы позволяли осуществлять широкое маневрирование подводной лодки при любых режимах работы ГЭУ и длительном ходе под гребными электродвигателями при выходе из строя обоих главных турбозубчатых агрегатов (лодка была оснащена двумя двигателями подкрадывания ПГ-116 мощностью по 450 л.с.).

В отличие от корабля проекта 627 применение вспомогательной дизель-электрической установки не предусматривалось (создатели атомохода несколько опрометчиво полагали, что наличие автономных турбогенераторов обеспечивает необходимую надежность энергетической установки).

Впервые была применена новая система поддува и контроля за давлением в отсеках, управляемая из центрального поста.

Центральный пост АПЛ 645-го проекта по сравнению с кораблем 627-го проекта стал более просторным и удобным. По составу гидроакустического, радиолокационного, телевизионного и штурманского вооружения, а также средствам связи лодка была практически аналогична АПЛ проекта 627 (ГАС «Арктика-М», РЛС «Накат-М», навигационный комплекс «Плутон-645»). В то же время на корабле был установлен второй перископ, повысивший надежность визуального наблюдения.

Торпедное вооружение АПЛ 645- го проекта состояло из четырех носовых торпедных аппаратов калибром 533 мм с боекомплектом 12 торпед типа 53-57 и СЭТ-65. Впервые в мире на лодке 645-го было применено устройство быстрого заряжания торпедных аппаратов. Оно имело индивидуальные для каждого ТА механизмы подачи торпед, позволяющие осуществлять одновременное заряжание.

За создание энергетической установки нового типа для АПЛ проекта 645 группе специалистов в 1964 году была присуждена Ленинская премия.

Длина наибольшая 109,8 м

Ширина наибольшая 8,3 м

Средняя осадка 5,9 м

Водоизмещение:

нормальное 3420 м3

полное 4380 м3

Запас плавучести . 28,0%

Предельная глубина погружения 300 м

Рабочая глубина погружения 270 м

Полная скорость подводного хода 30,2 уз.

Надводная скорость 14,7 уз.

Автономность 50 сут.

Экипаж 105 чел.

В процессе эксплуатации в легком корпусе корабля появились многочисленные трещины различной протяженности. Выяснилось, что главная причина растрескивания заключалась в том, что маломагнитная сталь обладает низкой коррозионно-механической прочностью: под действием морской воды в ней развивалась межкристаллическая коррозия, приводящая к образованию трещин. В дальнейшем от применения маломагнитной стали на подводных лодках было решено отказаться. Также не оправдало себя в ходе эксплуатации и размагничивающее устройство. Оказалось, что оно спроектировано неудовлетворительно, степень компенсации магнитного поля и его стабильность были недостаточными.

Столь же неудачным решением, как показал опыт эксплуатации корабля 645-го проекта, оказался и отказ от вспомогательной дизель-энергетической установки.

Меры по снижению акустического поля АПЛ 645-го проекта были, как выяснилось, явно недостаточными. Шумность лодки оказалась не только выше шумности АПЛ ВМС США, но и значительно превышала требования, установленные ВМФ СССР. Уже в ходе эксплуатации корабля были проведены доработки, направленные на повышение его акустической скрытности.

Однако главные сложности при эксплуатации лодки доставила энергетическая установка с реакторами на ЖМТ. Значительно усложнилась эксплуатация лодки при длительной стоянке, а также при доковании: требовалось поддержание температуры теплоносителя первого контура выше температуры его плавления (125°С). Затруднялось проведение ремонтных работ по первому контуру вследствие загрязнения его оборудования высокоактивным полонием-210, образующимся при нейтронном излучении висмута.

Значительно усложнилось оборудование места базирования АПЛ с реактором на ЖМТ (требовалась система приготовления сплава, емкости и устройства для приема с АПЛ радиоактивного теплоносителя).

После вступления в строй К-27 совершила два похода на полную автономность. Во время походов АПЛ ходила на различных глубинах (вплоть до рабочих) и скоростях. При этом особенности ГЭУ не накладывали каких- либо ограничений на эксплуатацию корабля.

В мае 1968 г. К-27 вышла в море для проверки работоспособности энергетической установки, а также для отработки учебно-боевых задач. 24 мая при проверке параметров работы ГЭУ на режимах полного хода произошло резкое падение мощности реактора. Одновременно был отмечен значительный рост давления в газовой системе первого контура, увеличение уровня теплоносителя в буферной емкости и появление воды в аварийном конденсаторе.

Наиболее вероятной причиной возникновения аварии, в результате которой погибло девять членов экипажа атомохода, являлось резкое ухудшение теплосъема в активной зоне из-за попадания в нее окислов сплава свинец-висмут и шлаков.

В связи с аварией потребовались дополнительные исследования воздействия сплава и растворенных в нем окислов на циркуляцию теплоносителя, а также состояние поверхностей контура, изучение условий образования нерастворимых шлаков и пылевидных окислов. Полученные результаты были использованы при разработке ГЭУ для лодок 705-го проекта.

После аварии восстановление К- 27 было признано нецелесообразным. В течение 13 лет она находилась в резерве, после чего была затоплена в Карском море.

26 мая 1958 г. в Соединенных Штатах, на верфи Электрик Боут (фирма Дженерал Дайнэмикс) в г. Гротоне (шт. Коннектикут), была заложена первая в мире специализированная противолодочная атомная подводная лодка SSN-597 «Таллиби», оптимизированная для борьбы с советскими ракетными субмаринами. 9 ноября 1960 г. она вступила в строй ВМС США. В 1962-1967 гг. американский флот пополнился 14 значительно более совершенными и мощными «подводными охотниками» типа «Трешер». Эти однокорпусные одновальные субмарины водоизмещением 3750/4470 т развивали полную подводную скорость около 30 узлов и могли погружаться на глубину до 250 м. Отличительными чертами «киллеров» (как прозвали противолодочные АПЛ американские моряки) были относительно малая шумность, сверхмощное гидроакустическое оборудование и сравнительно умеренное (однако вполне достаточное для решения противолодочных задач) торпедное вооружение, состоящее из четырех 533-мм ТА, расположенных в средней части корпуса под углом к диаметральной плоскости корабля.

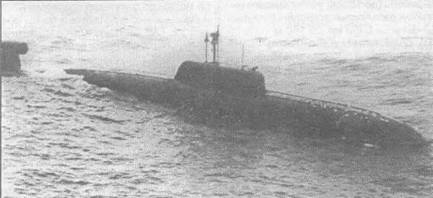

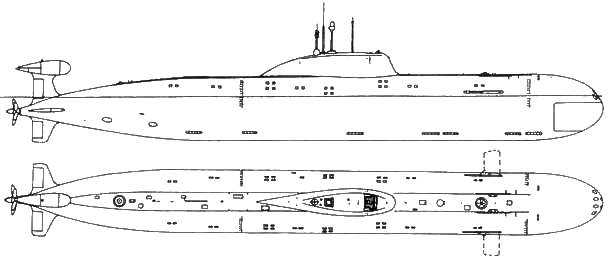

Большая АПЛ проекта 671

Если отечественные торпедные атомоходы первого поколения (проекты 627, 627А и 645) создавались для борьбы с надводными кораблями противника, то во второй половине 50- х годов стало очевидно, что и Советскому Союзу необходимы АПЛ с «противолодочным уклоном», способные вести борьбу с ракетными ПЛ «потенциального противника» на позициях вероятного использования ими оружия, обеспечивать развертывание собственных ПЛАРБ (осуществляя противодействие подводным и надводным силам, действующим на противолодочных рубежах), а также защищать корабли и транспорты от вражеских подводных лодок. Разумеется, не снимались и традиционные для торпедных ПЛ задачи борьбы с надводными кораблями противника (в первую очередь – авианосцами), действия на коммуникациях, осуществления минных постановок и т.п.

Работы по исследованию облика атомоходов 2-го поколения начались в СССР в конце 50-х годов. 28 августа 1958 г., в соответствии с правительственным постановлением, для новых АПЛ развернулось проектирование унифицированной паропроизводящей установки. Приблизительно в то же время был объявлен конкурс проектов лодок 2-го поколения, в котором приняли участие ведущие конструкторские коллективы страны, специализирующиеся на подводном кораблестроении – СКБ-143, ЦКБ-18 и СКБ-112 «Судопроект». Наибольшим техническим заделом обладало ленинградское СКБ-143, которое на основе своих более ранних (1956-58 г.) инициативных проработок, выполненных под руководством А.Б. Петрова, подготовило технические предложения по торпедной (проект 671) и ракетной (проект 639) лодкам.

Отличительными особенностями этих проектов стали усовершенствованная гидродинамика, отработанная с привлечением специалистов московского филиала ЦАГИ,одновальная компоновка, применение переменного трехфазного тока, а также увеличенный диаметр прочного корпуса, что обеспечивало поперечное размещение двух новых, более компактных ядерных реакторов, унифицированных для АПЛ 2-го поколения.

По итогам конкурса СКБ-143 получило задание на проектирование атомной торпедной подводной лодки 671-го проекта (шифр «Ерш») с нормальным водоизмещение 2000 т и рабочей глубиной погружения не менее 300 м. Отличительной особенностью нового корабля должна была стать мощная гидроакустика (в условиях конкурса впервые специально оговаривались размеры ГАС).

Если на АПЛ первого поколения была применена электрическая система постоянного тока (что было логично для ДЭПЛ, где основным источником энергии при движении в подводном положении являлись аккумуляторные батареи), то на атомоходах второго поколения было решено перейти на переменный трехфазный ток.

Тактико-техническое задание на новый атомоход было утверждено 3 ноября 1959 г., в марте 1960 г. был выполнен эскизный, а в декабре того же года – технический проекты.

Создание АПЛ проекта 671 велось под руководством главного конструктора Г.Н. Чернышева (ранее он участвовал в проектировании лодок пр. 617, 627, 639 и 645). Исходя из того, что новая подводная лодка предназначалась, в первую очередь, для уничтожения американских ПЛАРБ в районах их боевого патрулирования (т.е. на «чистой воде», а не подо льдами Арктики), заказчик, под усиленным давлением разработчика, счел возможным отказаться от требования обеспечения надводной непотопляемости при заполнении водой любого из отсеков лодки.

Как и на атомоходах 1-го поколения, на новой лодке было решено применить двухреакторную энергетическую установку, полностью удовлетворяющую требованиям надежности. Была создана компактная паропроизводящая установка с высокими удельными показателями, почти вдвое превышающими соответствующие параметры предшествующих энергетических установок.

«В виде исключения» Главком ВМФ С.Г. Горшков дал согласие использовать в проекте 671 один гребной вал, что позволило уменьшить водоизмещение и шумность. За счет перехода на одновальную схему обеспечивалось получение значительно более высоких, чем у зарубежных аналогов, подводных скоростей.

Реализация одновальной схемы позволила разместить в одном отсеке главный турбозубчатый агрегат и оба автономных турбогенератора со всем сопутствующим оборудованием. Это обеспечило уменьшение относительной длины корпуса лодки. Т. н. адмиралтейский коэффициент, характеризующий эффективность использования мощности силовой установки корабля, превзошел аналогичный показатель АПЛ проекта 627 примерно в два раза и фактически сравнялся с коэффициентом американских АПЛ типа «Скипджек». В конструкции прочного корпуса было решено применить новую сталь марки АК-29, что позволяло увеличить глубину погружения.

В отличие от АПЛ 1-го поколения, новый корабль было решено оснастить автономными (а не навешенными на ГТЗА) турбогенераторами, что повышало надежность работы электроэнергетической системы.

Согласно первоначальным проектным проработкам, торпедные аппараты планировалось сдвинуть к центру корабля, как на американских АПЛ типа «Трешер», расположив их под углом к диаметральной плоскости АПЛ. Однако в дальнейшем выяснилось, что при подобной компоновке скорость подводной лодки в момент торпедной стрельбы не должна была превышать 11 узлов (что оказалось неприемлемым по тактическим соображениям: в отличие от американских АПЛ типа «Трешер», советская лодка предназначалась для борьбы не только с подводными лодками, но и крупными надводными кораблями противника). Кроме того, при «американской» компоновке серьезно осложнялись торпедопогрузочные работы, и становилось полностью невозможным пополнение боекомплекта в море. В результате торпедные аппараты на АПЛ 671-го проекта было решено установить в носовой части корабля, над антенной ГАС.

В 1960 году ленинградский Адмиралтейский завод приступил к подготовке строительства серии новых торпедных атомоходов. Акт о приемке в состав ВМФ СССР головной лодки 671 – го проекта – К-38 (заводской номер «600»)- председатель правительственной комиссии Герой Советского Союза Г.И. Щедрин подписал 5 ноября 1967 г. В дальнейшем в Ленинграде было построено еще 14 АПЛ данного типа. Три корабля (К-314, К-454 и К-469) были достроены по измененному проекту. Отличие заключалось в оснащении их, помимо традиционных торпед, и ракето-торпедным комплексом «Вьюга», принятым на вооружение 4 августа 1969 г. Ракето-торпеда обеспечивала поражение подводных, надводных и береговых целей ядерным зарядом на дальностях 10- 40 км. Ее пуск выполнялся из стандартных 533-мм торпедных аппаратов с глубины до 50-60 м.

Двухкорпусная подводная лодка с характерным «лимузинным» ограждением выдвижных устройств имела прочный корпус, выполненный из высокопрочной стали АК-29, толщина листов которой достигала 35 мм. Внутренние плоские переборки были рассчитаны на давление 10 кгс/см² . Корпус корабля делился на семь водонепроницаемых отсеков:

1-й – торпедный, аккумуляторный и жилой;

2-й – центральный пост, провизионные и вспомогательные механизмы;

3-й – реакторный;

4-й – турбинный (в нем же размещены и автономные турбоагрегаты);

5-й – электротехнический и вспо-

могательных механизмов (в нем же находился и санблок);

6-й – жилой и дизель-генераторный;

7-й – рулевой (здесь же расположены гребные электродвигатели и камбуз).

Конструкция легкого корпуса, носовая часть надстройки, вертикальное и горизонтальное оперение были выполнены из маломагнитной стали. Ограждение выдвижных устройств рубки, а также средняя и кормовая части надстройки изготавливались из алюминиевого сплава, а крупногабаритный обтекатель антенны гидроакустического комплекса и рули – из титановых сплавов. Для лодки проекта 671 (а также ее дальнейших модификаций) была характерна тщательная отделка обводов наружного корпуса.

Балластные цистерны имели кингстонную (а не шпигатную, как на всех предыдущих советских ПЛ послевоенных проектов) конструкцию.

Корабль получил систему кондиционирования и очистки воздуха, люминесцентное освещение, а также более удобную (по сравнению с атомоходами 1-го поколения) планировку кают и кубриков, современное санитарно-бытовое оборудование.

Главная энергетическая установка АПЛ 671-го проекта (имевшая номинальную мощность 31.000 л.с.) включала две паропроизводящих установки ОК-300 (водоводяной реактор ВМ-4 тепловой мощностью 72 мВт и четыре парогенератора ПГ-4Т), автономные для каждого борта. Перезарядка активной зоны реактора должна была производиться с циклом восемь лет.

По сравнению с реакторами 1-го поколения, компоновка ядерных энергетических установок второго поколения была существенно изменена. Реактор стал более компактным и «плотным». Была реализована схема «труба в трубе», а также произведено «навешивание» насосов первого контура на парогенераторы. Сократилось количество трубопроводов большого диаметра, соединяющих основные элементы установки (фильтр 1-го контура, компенсаторы объема и т.п.). Практически все трубопроводы первого контура (малого и большого диаметра) разместили в необитаемых помещениях и закрыли биологической защитой. Существенно изменились системы контрольно-измерительных приборов и автоматики ядерной силовой установки. Возросла доля дистанционно-управляемой арматуры (клапанов, задвижек, заслонок и т. п.).

Паротурбинная установка состояла из главного турбозубчатого агрегата ГТЗА-615 и двух автономных турбогенераторов ОК-2 (последние обеспечивали выработку переменного тока 380 В, 50 Гц и включали турбину и генератор мощностью 2000 кВт).

В качестве резервного средства движения были применены два электродвигателя постоянного тока ПГ- 137 (2 х 275 л. е.), каждый из которых приводил во вращение свой двухлопастный гребной винт малого диаметра. Имелись две аккумуляторные батареи, а также два дизель-генератора (200 кВт, 400 В, 50 Гц). Все основные механизмы и устройства имели автоматизированное и дистанционное управление.

При создании АПЛ проекта 671 определенное (хотя и недостаточное) внимание уделялось и вопросам снижения шумности. В частности, было применено гидроакустическое резиновое покрытие легкого корпуса, сократилось количество шпигатов. В результате акустическая заметность лодки по сравнению с атомоходами 1- го поколения уменьшилась приблизительно в пять раз.

Подводная лодка была оснащена всеширотным навигационным комплексом «Сигма». Имелась телевизионная система наблюдения за общей и ледовой обстановкой МТ-70, способная, при благоприятных условиях, выдавать видовую информацию на глубине до 50 м.

Однако основным информационным средством корабля являлся гидроакустический комплекс МГК-300 «Рубин», разработанный ЦНИИ «Морфизприбор» под руководством главного конструктора Н.Н. Свиридова и имеющий максимальную дальность обнаружения целей порядка 50-60 км. Он включал носовой гидроакустический излучатель низкой частоты, высокочастотную антенну ГАС миноискания МГ- 509 «Радиан» в передней части ограждения выдвижных устройств рубки, станции звукоподводной связи, гидроакустической сигнализации и ряд других элементов. «Рубин» обеспечивал круговой обзор, независимое автоматическое сопровождение и определение курсовых углов целей, дальнометрирование методом эхолокации, а также обнаружение активных гидроакустических средств противника.

После 1976 года, в ходе модернизации, на большинстве лодок 671-го проекта ГАК «Рубин» был заменен на более совершенный комплекс «Рубикон» с инфразвуковым излучателем, имеющий максимальную дальность обнаружения более 200 км. На ряде кораблей МГ-509 был также заменен на более современный МГ-519.

Выдвижные устройства включали перископ ПЗНС-10, антенну системы радиоопознования МРП-10 с ответчиком, радиолокационный комплекс «Альбатрос», радиосвязные антенны ВАН-М или «Анис» и «Ива», пеленгатор «Завеса», а также устройство РКП (работа компрессора под водой). Имелись гнезда для ряда съемных антенн, устанавливаемых при решении конкретных задач.

На борту подводной лодки был установлен навигационный комплекс, обеспечивающий курсоуказание и счисление пути.

Вооружение корабля состояло из шести 533-мм торпедных аппаратов, обеспечивающих стрельбу на глубинах до 250 м.

Торпедный комплекс занимал верхнюю треть первого отсека. Торпедные аппараты располагались в два горизонтальных ряда. В диаметральной плоскости корабля, над первым рядом ТА, находился торпедопогрузочный люк. Все делалось дистанционно: торпеды затягивались в отсек, перемещались по нему, загружались в аппараты и опускались на стеллажи при помощи гидроприводов.

Управление торпедной стрельбой обеспечивалось ПУТС «Брест-671».

В боекомплект входило 18 торпед и мин (СЭТ-65, 53-65к, ТЭСТ-71, ПМР-1, Р-1). Вариант загрузки выбирался в зависимости от решаемых задач. Постановка мин могла производиться при скорости до 6 узлов.

Длина наибольшая 92,5 м

Ширина наибольшая 10,6 м

Водоизмещение:

нормальное 4250 м3

полное 6085 м3

Запас плавучести 32,1%

Предельная глубина погружения 400 м

Рабочая глубина погружения 320 м

Полная скорость подводного хода 33,5 уз.

Надводная скорость 11,5 уз.

Автономность 60 сут.

Экипаж 76 чел.

По сравнению с наиболее современным американским аналогом – атомной подводной лодкой SSN 637 «Стерджен» (головной корабль серии вступил в строй 3 марта 1967 г.) советская субмарина имела более высокую подводную скорость (соответственно 29 и 33,5 узлов), несколько большую глубину погружения и соизмеримый боекомплект. В то же время американская АПЛ обладала меньшей шумностью и более совершенным гидроакустическим оборудованием, что обеспечивало ей лучшие поисковые возможности. Среди советских подводников бытовало мнение, что «если американская лодка обладает дальностью обнаружения 100 км, то наша – лишь 10 км». Вероятно, это было преувеличением, однако проблемы скрытности и повышения дальности обнаружения противника на лодках пр.671 в полной мере так и не удалось решить.

Головной корабль 671-го проекта – К-38 – вошел в состав Северного флота. Его первым командиром стал капитан 2 ранга Е.Д. Чернов. В ходе испытаний новый атомоход развил кратковременную максимальную подводную скорость более 34,5 узлов, став (на данный момент времени) самой быстроходной подводной лодкой в мире. До 1974 г. Северный Флот пополнился еще 11 однотипными АПЛ, которые первоначально базировались в губе Западная Лица. В период с 1981 по 1983 годы они были передислоцированы в Гремиху. На Западе эти корабли получили кодовое наименование Victor (в дальнейшем- Victor 1).

Элегантные, весьма фотогеничные «Викторы» имели яркую, насыщенную событиями биографию. Их можно было встретить фактически во всех морях и океанах, где Советский флот нес боевую службу. При этом АПЛ демонстрировали достаточно высокие поисковые и боевые возможности. В частности, «автономки» в Средиземном море продолжались вместо положенных 60 почти 90 суток. Известен случай, когда штурман К-367 записал в журнале: «определили место корабля по отдаче якоря на авианосце «Нимитц» (который отшвартовался в порту Неаполя). При этом АПЛ не входила в территориальные воды Италии, но вела слежение за американским кораблем.

В 1979 году, во время очередного обострения советско-американских отношений, АПЛ К-38 и К-481 осуществляли несение боевой службы в Персидском заливе, где в тот период находилось до 50 кораблей ВМС США. Плавание проходило в чрезвычайно сложных условиях (температура воды у поверхности достигала 40°). По воспоминаниям участника похода А.Н. Шпортько (командира К-481),- в энергоотсеках лодок воздух нагревался до 60-70°, а в жилых помещениях – до 40-50°. Кондиционеры работали на полную мощность, но техника (спроектированная для использования преимущественно в северных широтах) не справлялась: холодильные машины начинали нормально работать только на глубине 60 м, где температура забортной воды понижалась до 10- 15°.

Лодки имели по два сменных экипажа, размещавшихся на плавбазе «Березина», стоявшей в Аденском заливе или у острова Сокотра. Поход продолжался шесть месяцев и прошел, в целом, весьма удачно. По мнению А.Н. Шпорько, советские АПЛ действовали в Персидском заливе весьма скрытно: если ВМС США их кратковременно и обнаруживали, то не могли правильно классифицировать, а тем более организовать 'преследование. Впоследствии эти выводы были подтверждены и данными разведки. В то же время слежение за американскими кораблями осуществлялось на дальности применения ракетного и ракетно-торпедного оружия: а случае получения соответствующего приказа они были бы с вероятностью, близкой к 100%, отправлены на дно.

АПЛ проекта 671 К-53 (командир капитан 2 ранга Ю. Скатов, старший на борту капитан 1 ранга И,И. Пахомов) после столкновения с TP «Братство» в 1984 г. в Средиземном море.

В сентябре-октябре 1971 г. К-38 и К-323 совершили автономный подледный поход в Арктику. В январе 1974 г. начался уникальный 107-суточный переход двух атомоходов 670-го и 671- го проектов под командованием капитанов 2 ранга В.Д.Хайтарова и В.П.Гонтарева с Северного на Тихоокеанский флот. Маршрут проходил по Атлантике (до мыса Доброй Надежды), Индийскому и Тихому океанам. После прохода Фареро-Исландского противолодочного рубежа лодки двигались в тактической группе (один корабль шел на глубине 100, а другой – 150 м). Фактически это был первый опыт столь продолжительного следования АПЛ в составе тактической группы.

10-25 марта лодки совершили заход в порт Бербера (Сомали), где их экипажи получили короткий отдых. 29 марта, в ходе несения боевой службы, они имели кратковременный контакт с американскими надводными противолодочными кораблями и оторвались от них, уйдя на большую глубину. 13 апреля, после завершения боевой службы в заданных районах Индийского океана, лодки в надводном положении, лидируемые судном обеспечения «Башкирия», направились к Малакскому проливу.

Во время перехода температура забортной воды достигала 28°. Системы кондиционирования воздуха не справлялись с поддержанием требуемого микроклимата: относительная влажность в отсеках лодок составляла 90%, а температура воздуха поднималась до 70°. За отрядом советских кораблей осуществляли почти непрерывное слежение американские базовые патрульные самолеты Локхид Р-3 «Орион», базировавшиеся на атолле Диего-Гарсия.

В Малакском проливе, куда корабли вошли 17 апреля, американская «опека» стала еще более плотной: к «Орионам» присоединились многочисленные противолодочные вертолеты. 20 апреля на борту АПЛ 671-го проекта из-за повышенной влажности загорелся один из узлов ГАС «Рубин». Однако усилиями экипажа пожар был быстро ликвидирован. 25 апреля корабли прошли проливную зону и, оторвавшись от наблюдения, ушли на глубину. 6 мая АПЛ В.П. Гонтарева вошла в Авачинскую губу. 7 мая к ней присоединился и второй атомоход.

В январе 1976 года ракетный подводный крейсер стратегического назначения К-171, а также АПЛ К-469, выполнявшая функции охранения, совершили еще один переход с СФ на ТОФ. Через Атлантический океан корабли шли на удалении всего 18 кабельтовых друг от друга. Пролив Дрейка миновали на различной глубине, постоянно поддерживая связь по ЗПС. После пересечения экватора лодки разошлись и следовали на Камчатку (куда прибыли в марте) каждая по собственному маршруту. В течение 80 суток было пройдено 21754 мили, причем за весь переход К-469 лишь один раз (в районе Антарктиды) всплывала на перископную глубину.

К-147, оборудованная новейшей, не имеющей мировых аналогов системой слежения за АПЛ противника по кильватерному следу, 29 мая – 1 июля 1985 г. под командованием капитана 2 ранга В.В. Никитина приняла участие в учениях подводных сил Северного Флота «Апорт», в ходе которых выполнила шестисуточное непрерывное слежение за американской ПЛАРБ «Симон Боливар» (тип «Лафайет»), пользуясь акустическими и неакустическими средствами.

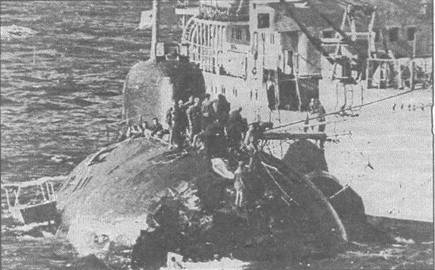

Весьма драматический случай произошел с К-314 (командир капитан 1 ранга A.M. Евсеенко) в марте 1984 г. Осуществляя совместно с БПК «Владивосток» слежение за американской ударной группой в составе авианосца «Китти Хок» и семи кораблей охранения, маневрировавшей в Японском море, советская лодка 21 марта, во время всплытия для уточнения надводной обстановки, пропорола кормой днище американского авианосца на протяжении почти 40 м. В результате маневры ВМС США были свернуты и «Китти Хок», теряя через пробоину мазут, «уполз» в японский док, а советский атомоход, лишившийся гребного винта, на буксире проследовал в бухту Чажма, где также стал на ремонт.

Это событие вызвало резко негативный резонанс в американской печати. Специализирующиеся на военно-морской тематике журналисты отметили слабость охранения АУГ, что позволяло лодкам «потенциального противника» всплывать непосредственно под килем авианосцев.

Время берет свое. 14 марта 1989 г. была списана первая лодка 671-го проекта – К-314, находившаяся в составе Тихоокеанского флота. В 1993-1996 гг. боевой состав флота покинули и остальные АПЛ этого типа. Однако утилизация заслуженных кораблей затянулась. В настоящее время большинство из них находится в отстое, годами ожидая своей участи.

Несмотря на определенную «противолодочную» специализацию, большие (до 1977 г. АПЛ относились к крейсерским, после 1977 г. – к большим АПЛ) АПЛ 671-го проекта являлись все же многоцелевыми кораблями, призванными бороться и с надводными кораблями противника. При этом наиболее важными и сложными целями являлись ударные авианосцы США. В 1955 г. в состав американских ВМС вошел авианосец нового поколения «Форрестол» водоизмещением 78000 т. В дальнейшем ВМС США быстро пополнились кораблями, имевшими близкие характеристики, а в 1961 г. в строй вступил первый в мире атомный авианосец «Энтерпрайз» (89600 т). Одной из важных особенностей американских авианосцев послевоенного поколения являлась усовершенствованная система противоторпедной защиты, при создании которой был реализован богатый опыт ВМС США, накопленный в годы Второй мировой войны. А совершенствование противолодочных средств авианосного соединения, в частности – широкое использование вертолетов ПЛО, внедрение новых корабельных гидроакустических комплексов большой мощности, буксируемых ГАС переменной глубины и противолодочных управляемых ракет (типа ASROC, «Икара», «Марафон»), потребовало увеличения дальности применения противокорабельного торпедного оружия.

АПЛ проекта 671PT

С целью расширения боевых возможностей лодок 671-го проекта в борьбе с надводными кораблями (в первую очередь – ударными авианосцами противника) в ноябре 1961 г. было принято совместное решение ВМФ и Министерства судостроительной промышленности об усилении торпедного вооружения за счет оснащения АПЛ новыми сверхмощными дальноходными торпедами 65-76 калибра 650 мм. Одна-две такие торпеды могли полностью вывести из строя крупный боевой корабль. Использование мощной ядерной боевой части еще больше увеличивало потенциал этого оружия. Другой важнейшей особенностью крупнокалиберных торпед была их способность преодолеть 50- киллометровое расстояние со средней скоростью 50 узлов (до настоящего времени ни одна зарубежная торпеда не обладает подобными возможностями).

Для размещения нового крупногабаритного оружия на борту лодки 671-го проекта потребовалось внесение ряда изменений в конструкцию корабля, в частности, увеличение длины торпедного отсека.

Модернизированный корабль оснащался противолодочным ракетным комплексом «Вьюга», разработка которого велась с 1960 г. на свердловском ОКБ-9 Уралмашзавода под руководством главных конструкторов Ф.Ф. Петрова и Н.Г. Кострулина. Ракета, входящая в комплекс, должна была выстреливаться из ТА подводных лодок на глубине 50-60 м, выходить из воды и, летя по баллистической траектории, доставлять в район цели ядерный боеприпас. Предусматривалось создание ракет калибром 533 и 650 мм («Вьюга-53» и «Вьюга-65»).

4 августа 1969 г. правительственным постановлением № 617-209 комплекс «Вьюга» с ракетой 81Р (533 мм) был принят на вооружение ВМФ. Он мог поражать подводные цели на дальностях 10-40 км. Следует заметить, что американский аналог «Вьюги», ПЛРК Гудьир Эрспейс Корпорейшнл UUM-44A SUBROC, начал разрабатываться в 1958 году и был принят на вооружение ВМС США в 1965 году. По сравнению с советским комплексом он имел несколько больную максимальную дальность стрельбы (порядка 50 км), что было обусловлено большей дальностью действия американского гидроакустического комплекса Рейтеон AN/BQQ-2 по сравнению с отечественным ГАК «Рубин».

В ходе модернизации проекта были изменены и некоторые технические элементы силовой установки АПЛ. В связи с необходимостью дальнейшего снижения акустического поля турбозубчатый агрегат и автономные турбогенераторы с обслуживающими механизмами были установлены на общей раме в едином агрегате с двухкаскадным амортизирующим креплением.

Вместо дизель-генератора постоянного тока мощностью 200 кВт лодка получила более мощный дизель-генератор на 460 кВт. При вынужденном расхолаживании в море паропроизводящей установки обоих бортов это обеспечивало в подводном перископном положении ход под гребными электродвигателями или подзарядку аккумуляторных батарей.

Усиление торпедного и ракето- торпедного вооружения, а также изменения в составе энергетической установки, применение более совершенных средств управления торпедной стрельбой потребовали увеличения длины прочного корпуса на 8,8 м и увеличения его диаметра на 0,1-0,5 м. Это обусловило рост водоизмещения лодки и незначительное снижение ее скоростных характеристик.

В 1963 году началось проектирование модернизированной АПЛ (проект 671РТ). 15 июля 1967 г. была утверждена техническая документация на корабль.

По сравнению с АПЛ пр.671 у лодок пр.671РТ несколько изменилось и расположение отсеков прочного корпуса:

1-й – торпедные аппараты и боезапас, жилые помещения и провизионные;

2-й – каюты, кают-компания и столовая мичманского и личного составов, камбуз и ДУК (специальная система, обеспечивающая выброс за борт лодки мусора);

3-й – центральный пост, провизионные камеры и вспомогательные механизмы;

4-й – реакторы;

5-й – блок ГТЗА-АТГ, опреснительная установка и пост энергоустановки;

6-й – компрессоры, пароэжекторные холодильные установки, преобразователи ПР-501-2;

7-й – жилые помещения, дизель-генератор;

8-й – гребные электродвигатели, приводы рулей, камбуз, химический пост.

Корабль получил усовершенствованный ГАК МГК-300Т «Рубин». Боевые возможности лодки значительно возросли за счет оснащения ее боевой информационно-управляющей системой (БИУС) «Ладога». В отсеке легкого корпуса за рубкой размещалась протяженая буксируемая связная антенна системы «Параван», обеспечивающая прием сверхдлинных волн на глубине до 160 м.

Вооружение состояло из четырех 533-мм и двух 650-мм ТА. Боезапас определялся в зависимости от решаемых задач.

Было решено строить лодки проекта 671 РТ в Горьком, на заводе «Красное Сормово», где после сдачи флоту серии ПЛАРК проекта 670 образовалась «пауза». На одной из лодок Горьковской постройки – К-387 – были впервые применены малошумные гребные винты, размещенные по схеме «тандем».

В 1971 году строительство АПЛ проекта 671 РТ началось и на Адмиралтейской верфи в Ленинграде (что объяснялось недостаточно высоким темпом работ в Нижнем). Ленинградцы внесли ряд усовершенствований в технологию постройки кораблей: вместо блочного метода был применен более передовой агрегатно-блочный. Посредством специального устройства рамы с уже смонтированными агрегатами массой до 350 т вдвигались внутрь секции через ее торец.

Длина наибольшая 101,8 м

Ширина наибольшая 10,8 м

Средняя осадка 7,3 м

Водоизмещение:

нормальное 4673 м3

полное 7190 м3

Запас плавучести 29,0%

Предельная глубина погружения 400 м

Рабочая глубина погружения 320 м

Полная скорость подводного хода 31,7 уз.

Надводная скорость 11,7 уз.

Автономность 60 сут.

Экипаж 88 чел.

На «Красном Сормове» было построено четыре лодки проекта 671 РТ. Первая из них, К-387, была заложена 2 апреля 1971 г., за ней последовала закладка К-371 (12 мая 1973 г.), К-467 (6 сентября 1975 г.) и К-488 (15 декабря 1976 г.). Корабли были спущены на воду, соответственно, 2 сентября 1972 г., 30 июля 1974 г., 12 августа 1976 г. и 8 октября 1977 г. и были приняты ВМФ 30 декабря 1972 г., 29 декабря 1974 г., 29 декабря 1976 г. и 29 октября 1978 г.

Ленинградские лодки – К-495, К- 513 и К-517 – были заложены 28 сентября 1974 г., 22 июля 1975 г. и 23 марта 1977 г., спущены на воду 26 августа 1975 г., 21 августа 1976 г. и 24 августа 1978 г. Они были приняты ВМФ 30 декабря 1975 г., 27 декабря 1976 г. и 31 декабря 1978 г. Все корабли вошли в состав 33-й дивизии подводных лодок СФ и базировались в губе Западная Лица. В 1982 г. К-371, К-387, К-467 и К-195 были переданы в состав 6-й дивизии подводных лодок. В 1985 г. подводные лодки перебазировались в губу Ягельная и попали в состав 24-й дивизии подводных лодок. В период 1989 – 1993 гг. АПЛ были зачислены в 17-ю дивизию подводных лодок и передислоцировались на Иокангский рейд г. Гремиха.

В 1993-1995 гг. все лодки проекта 671 РТ были выведены из состава флота и переданы для утилизации.

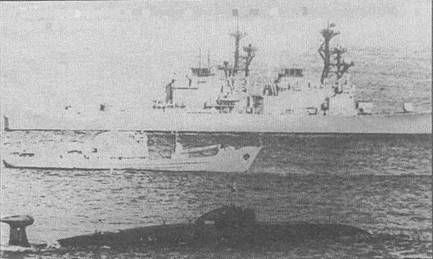

Серия фотографий, иллюстрирующая инцедент с АПЛ К-324 (проект 671РТМ) в декабре 1983 г.

Проект 671РТМ

В декабре 1983 г. большая АПЛ К- 324 несла боевую службу у атлантического побережья Северной Америки. «Автономка» проходила в сложных условиях: возникли проблемы с водоснабжением, вышла из строя холодильная установка, в отсеках стояла изнуряющая жара… Лодке было поручено слежение за американским фрегатом «Макклой» (тип «Бронштейн»), проводящим испытания новейшей системы подводного наблюдения TASS (Towed Array Surveillance System) с протяженной буксируемой низкочастотной гидроакустической антенной. К- 324 удалось записать информацию о параметрах работы системы.

Более того, в ходе слежения были выявлены некоторые особенности взаимодействия американского надводного корабля со своими подводными лодками и компонентами стационарного комплекса дальнего гидроакустического обнаружения. Однако неожиданно «Макклой» прекратил испытания и ушел на базу. К-324, оставшись «без работы», получила приказ сменить район плавания.

Однако сделать этого не удалось – внезапно возникла сильная вибрация, потребовавшая остановки главной турбины. Всплыв в надводное положение, командир К-324 обнаружил, что получил неожиданный «ценный подарок дяди Сэма» – на винт его корабля намоталось 400 м сверхсекретной бронированной кабель-антенны TASS.

Разумеется, советская лодка, всплывшая в районе американского полигона, вскоре была обнаружена «потенциальным противником». К утру в район происшествия прибыли эсминцы «Питерсон» и «Николсон» (тип «Спруенс»), установившие за К-324 плотную опеку. Очевидно, командиры этих кораблей получили вполне конкретный приказ – любыми средствам не позволить русским завладеть антенной. «Совместное плавание» практически лишенной хода лодки и эсминцев продолжалось почти 10 дней. Американцы вели себя все более «резко» (а что им еще оставалось делать?), стремясь пройти в непосредственной близости за кормой АПЛ и отрубить антенну. Опасаясь еще более решительных действий эсминцев, командир лодки капитан 2 ранга В.А. Терехин дал приказ приготовить свой корабль к взрыву.

Обстановка разрядилась лишь тогда, когда на помощь К-324 прибыло советское судно «Алдан». Американское командование, наконец, осознало, что вернуть свою антенну мирными средствами вряд ли удастся, а начинать третью мировую войну из- за «шланга» никому не хотелось. В результате эсминцы были отозваны на базу, К-324 была «Алданом» отбуксирована на Кубу, где встала на ремонт, а злополучную антенну доставили в СССР для детального изучения.

Главным «героем» описанных событий стала крейсерская подводная лодка проекта 671РТМ – седьмой корабль в серии, построенный в Комсомольске-на-Амуре.

Параллельно с развертыванием работ по созданию принципиально новых АПЛ проектов 945 и 971, в СССР была предпринята весьма успешная попытка «выжать» максимально возможное из конструкции лодок проектов 671 и 671 РТ. В основу модернизированного проекта 671 РТМ (шифр «Щука») легли проработки по размещению нового поколения радиоэлектронного вооружения – мощного ГАК, навигационного комплекса, боевой информационной и управляющей системы, автоматизированного комплекса средств радиосвязи, аппаратуры разведывательного комплекса, а также мер по снижению демаскирующих полей корабля. Фактически, проект 671 РТМ так же как и ракетный подводный крейсер проекта 667БДРМ, «плавно перешел» из 2-го в 3-е поколение атомоходов.

АПЛ проекта 671PTMK

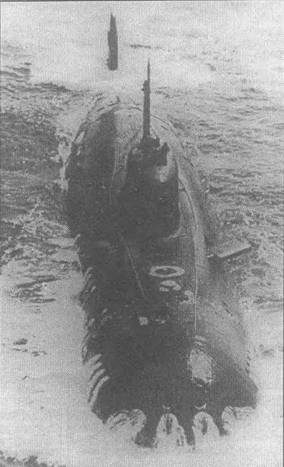

АПЛ проекта 671 РТМ

Главным конструктором проекта 671 РТМ стал Г.Н. Чернышев (создатель лодок 671 и 671 РТ), в 1984 году его сменил РА. Шмаков.

Одним из важнейших элементов вооружения модернизированного атомохода должен был стать противолодочный ракетный комплекс «Шквал», разработка которого началась в соответствии с постановлением ЦК КПСС и СМ ССР в 1960 г. «Идеологами» нового комплекса явились ученые московского филиала ЦАГИ им. профессора Н.Е. Жуковского (ныне ГосНИЦ ЦАГИ), в частности, академик Г.В. Логвинович. Непосредственную разработку оружия осуществляло НИИ-24 (ныне ГНПО «Регион») под руководством главного конструктора И.Л. Меркулова (в дальнейшем его сменил В.Р. Серов, а завершил работу Е.Д. Раков).

В состав комплекса «Шквал» входила сверхскоростная подводная ракета, развивающая 200 узлов (при дальности хода 11 км). Это достигалось использованием двигателя, работающего на гидрореагирующем топливе, а также за счет движения снаряда в газовой каверне, обеспечивающей минимизацию гидродинамического сопротивления. Управление ракетой, снабженной ядерной боевой частью, осуществлялось посредством инерциальной системы, не чувствительной к помехам.

Первые пуски подводной ракеты были выполнены на озере Иссык- Куль в 1964 году, а 29 ноября 1977 г. комплекс ВА-111 «Шквал» с ракетой М-5 был принят на вооружение ВМФ. Следует заметить, что аналогов этому высокоэффективному комплексу, обладающему почти абсолютной вероятностью поражения цели, попавшей в пределы его досягаемости, за рубежом не существует и в настоящее время.

Главная энергетическая установка лодки (31.000 л. с.) была фактически аналогична ГЭУ АПЛ проектов 671 РТ и 671: два водоводяных реактора типа ВМ-4, ГГЗА-615, один винт на 290 оборотов, два вспомогательных электродвигателя мощностью по 375 л.с.

Был принят дополнительный комплекс мер по увеличению скрытности АПЛ за счет внедрения принципиально новых решений по амортизации (т. н. «отключение фундаментов»), акустической развязке механизмов и конструкций. Корабль получил размагничивающее устройство, затрудняющее его обнаружение авиационными магнитометрами.

Гидроакустический комплекс «Скат-КС» (главный конструктор Б.Б. Индии) обеспечивал обнаружение и классификацию целей, а также их автоматическое сопровождение при шумопеленговании в звуковом и инфразвуковом диапазонах частот. Комплекс позволял обнаруживать цели посредством эхопеленгования с измерением дистанции до них и выдавал исходные данные для целеуказания торпедному оружию.

По своим возможностям комплекс «Скат-КС» втрое превосходил ГАК предшествующего поколения и вплотную приближался к американским комплексам (хотя по-прежнему уступал им по массогабаритным характеристикам). Максимальная дальность обнаружения целей при нормальных гидрологических условиях составляла 230 км. Были применены бортовые приемники шумов, работающие в пассивном режиме, а также протяженная буксируемая инфразвуковая антенна, в свернутом виде размещавшаяся в специальном бульбообразном контейнере, расположенном над вертикальным оперением лодки.

Навигационный комплекс «Медведица-671РТМ» обеспечивал непрерывную автоматическую выработку координат места, курса, скорости относительно воды и грунта, углов бортовой и килевой качки, а также автоматическую передачу этих параметров в другие корабельные системы.

Боевая информационная управляющая система «Омнибус» производила автоматизированный сбор, обработку и наглядное отображение информации, обеспечивающей принятие решений на маневрирование, боевое использование оружия, а также управление торпедной и ракетной стрельбой.

Корабль был оснащен новым автоматизированным комплексом связи «Молния-Л» с системой космической связи «Цунами-Б», а также специальным разведывательным комплексом.

Вооружение АПЛ проекта 671 РТМ включало четыре 533-мм и два 650- мм торпедных аппарата. На АПЛ проекта 671 РТМ появились новые противолодочные комплексы. Кроме того, АПЛ несла специальные диверсионные управляемые снаряды «Сирена» и другие средства «спецназначения», многим из которых мог бы позавидовать и суперагент 007 Джеймс Бонд, рожденный воображением Яна Флеминга. В частности, в 1975 г. в ОКБ им. Н.И. Камова был создан складной одноместный вертолет Ка-56, предназначенный для транспортировки диверсантов и способный вместе со своим пилотом выстреливаться из 533-мм торпедного аппарата погруженной подводной лодки.

Длина наибольшая 106.1 (107,1) м

Ширина наибольшая 10.8 м

Средняя осадка 7,8 м

Водоизмещение:

нормальное 6990 м³

полное 7250 м³

Запас плавучести 28,0%

Предельная глубина погружения 600 м

Рабочая глубина погружения 400 м

Полная скорость подводного хода 31,0 уз.

Надводная скорость 11,6 уз.

Автономность 80 сут.

Экипаж 92 чел/

* Численность экипажа варьировалась в зависимости от проекта РТМ или PTMK

Строительство подводных лодок проекта 671 РТМ было решено одновременно организовать на ленинградском Адмиралтейском объединении (с последующей достройкой на судоремонтном заводе «Звездочка») и в Комсомольске-на-Амуре, на C3J1K (с достройкой на судоремонтном заводе в Большом камне).

Создание в нашей стране АПЛ проекта 671 РТМ практически совпало с началом реализации в США программы строительства многоцелевых атомных подводных лодок 3-го поколения типа SSN-688 – самых массовых в мире АПЛ (в 1996 году ВМС США получили последнюю, 62-ю АПЛ этого типа), оснащенных мощным гидроакустическим комплексом AN/BQQ-5. Головной корабль в серии – «Лос-Анджелес» (6080/6927 т, максимальная скорость 31 уз., максимальная глубина погружения 450 м, 4 х 533 ТА с боекомплектом 26 торпед и ракето-торпед) – вступил в состав ВМС в 1976 году.

Новые американские АПЛ по- прежнему превосходили советские аналоги по уровню скрытности и характеристикам гидроакустического комплекса. Однако этот разрыв, по признанию самих американцев, значительно сократился и больше не носил прежнего «драматического» характера. В то же время американские АПЛ фактически сравнялись с советскими по максимальной скорости подводного хода (хотя и несколько уступали по максимальной глубине погружения). В то же время «Щуки» имели лучшую маневренность и боевую живучесть. Обладали они и некоторым преимуществом в вооружении. За счет более высокого уровня комплексной автоматизации АПЛ проекта 671 РТМ имели значительно меньший экипаж, чем «Лос-Анджелесы», что позволило создать у них на борту лучшие условия обитаемости. Однако в целом, по оценкам специалистов, подводные лодки проекта 671 РТМ и SSN-688 являлись приблизительно равноценными кораблями.

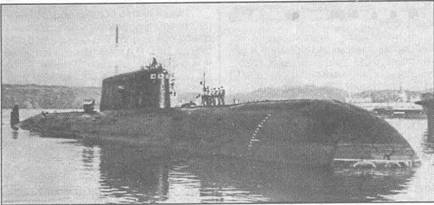

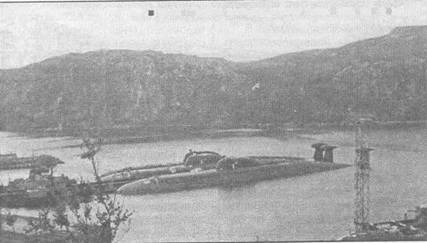

Большие АПЛ проекта 671 РТМ. Губа Западная Лица

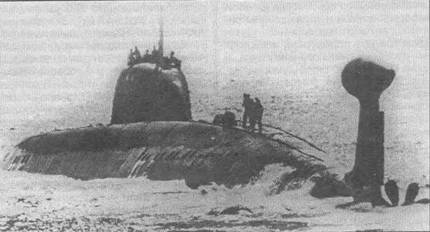

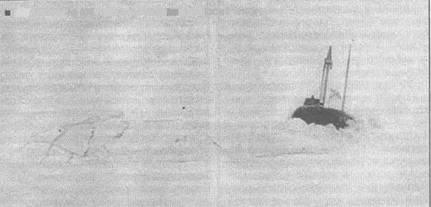

АПЛ проекте 671РТМК на Северном полюсе

* АПЛ. построенные по проекту 671PTMK

1* С 1982 г. по 1991 г. К-524 – « 60 лет шефства ВЛКСМ»

2* С 1999 г. К-502 – .Волгоград.

З* С 1982 г. по 1991 г. К-358 – «Мурманский комсомолец»

4* С 05.2000 К-138 – «Обнинск»

5* С 1982 г. по 1991 г. К-242 – «50 лет Комсомольску-на-Амуре»

Освоение на флотах подводных лодок проекта 671 РТМ несколько затянулось. Причина этого заключалась в недоведенности БИУС «Омнибус»: до середины 80-х годов система была не способна в полной мере решать возложенные на нее задачи. На кораблях ранней постройки «Омнибус» приходилось доводить уже в ходе эксплуатации лодок, что существенно ограничивало их боевые возможности.

Наиболее важным усовершенствованием, внедренным на АПЛ проекта 671 РТМ, стал принципиально новый тип оружия – стратегические малоразмерные дозвуковые крылатые ракеты «Гранат» с максимальной дальностью стрельбы 3000 км. Оснащение АПЛ крылатыми ракетами превратило их в полной мере в многоцелевые корабли, способные решать широкий круг задач как в обычной, так и в ядерной войнах. По своим массогабаритным характеристикам КР «Гранат» фактически не отличались от стандартных торпед. Это позволило применять их из штатных 533-мм торпедных аппаратов.

Пять последних лодок ленинградской постройки были введены в строй по проекту 671РТМК (с комплексом вооружения, дополненным КР). В дальнейшем крылатыми ракетами были дооснащены и остальные корабли проекта 671 РТМ.

Уже после вступления в строй часть лодок получила «имена собственные». С 1996 г. К-414 носит название «Даниил Московский», а К-448 (последняя лодка пр. 671 РТМ, введенная в строй уже после распада Советского Союза) с 10 апреля 1995 г. именуется «Тамбов». К-138 получила название «Обнинск».

Пожалуй, одними из самых ярких фрагментов в биографии кораблей проекта 671 РТМ стало участие в крупномасштабных операциях «Апорт» и «Атрина», проведенных в Атлантике силами 33-й дивизии и в значительной мере поколебавшими уверенность «потенциального противника» – США – в возможности своего военно-морского флота решать противолодочные задачи.

29 мая 1985 г. из Западной Лицы одновременно вышли три лодки проекта 671 РТМ (К-299, К-324 и К-502), а также К-488 (пр.671РТ). Чуть позже к ним присоединилась и К-147 (пр.671). Разумеется, выход в океан целого соединения атомных подводных лодок не мог остаться незамеченным для американской военно-морской разведки. Начались интенсивные поиски.

которые, однако, не принесли ожидаемых результатов. В то же время советские атомоходы, действуя скрытно, сами вели напряженную работу по слежению за американскими ракетными подводными лодками в районах их боевого патрулирования (в частности, К-324 имела три гидроакустических контакта с американской АПЛ, общая продолжительность которых составила 28 часов), а также изучали тактику действия противолодочной авиации ВМС США. Американцы сумели установить контакт лишь с К-488 (которая уже возвращалась на базу). Операция «Апорт» завершилась 1 июля.

В марте-июне 1987 г. была проведена близкая по размаху операция «Атрина», в которой приняли участие пять лодок проекта 671 РТМ – К-244 (командир капитан 2 ранга В. Аликов), К-255 (командир капитан 2 ранга Б.Ю. Муратов), К-298 (командир капитан 2 ранга Попков), К-299 (командир капитан 2 ранга Н.И. Клюев) и К-524 (командир капитан 2 ранга А.Ф. Смелков), действия которых обеспечивались самолетами морской авиации, а также двумя разведывательными кораблями типа «Колгуев», оснащенными ГАС с протяженными гидроакустическими антеннами. Хотя о выходе атомоходов из Западной Лицы американцам было известно, они потеряли их в Северной Атлантике. Вновь началась драматическая «подводная охота», в которой приняли участие практически все противолодочные силы Атлантического флота США-самолеты палубного и берегового базирования, шесть противолодочных АПЛ (в дополнение к лодкам, уже развернутым ВМС США в Атлантике), три мощные корабельные поисковые группы, а также три новейших корабля гидроакустического наблюдения типа «Столуорт», использующие для формирования гидроакустических импульсов мощные подводные взрывы. К поисковой операции присоединились и корабли английского флота. По рассказам командиров советских лодок, концентрация противолодочных сил была такова, что казалось почти невозможно подвсплыть для сеанса радиосвязи и подкачки, воздуха. Тем не менее, АПЛ сумели незамеченными выйти в район Саргассова моря, где советская «завеса» была, наконец, обнаружена.

Первые контакты с подводными лодками американцам удалось установить лишь через восемь суток после начала операции «Атрина». При этом АПЛ проекта 671 РТМ были ошибочно приняты за РПКСН, что еще больше усилило обеспокоенность американского военно-морского командования и политического руководства США (следует напомнить, что описываемые события пришлись на очередной пик «холодной войны», которая в любой момент могла трансформироваться в «горячую»). При возвращении на базу для отрыва от американских противолодочных средств командирам АПЛ было разрешено использовать секретные приборы гидроакустического противодействия.

Успешное проведение операций «Апорт» и «Атрина» подтвердило предположение, что ВМС США при массированном использовании СССР современных атомных подводных лодок не смогут организовать им сколько- нибудь эффективного противодействия.

Сложнейшее подледное плавание в конце 1985 года совершила К- 524 (командир – капитан 1 ранга В. В. Протопопов, старший на борту – командир 33-й дивизии капитан 1 ранга А.И. Шевченко). Замысел похода состоял в том, чтобы пройти из Северного Ледовитого в Атлантический океан, обойдя Гренландию с северо-востока. За этот поход командир АПЛ был удостоен звания Герой Советского Союза.

Войдя в море Линкольна, лодка прошла через узкие и мелководные проливы Робсон и Кеннеди, отделяющие Гренландию от земли Гранта и земли Гриннела, миновала бассейн Кейна и через пролив Смита вышла в Баффинов залив и далее – в северную Атлантику.

Маршрут был чрезвычайно сложным и опасным. Он изобиловал мелями и айсбергами, обильно подбрасываемыми ледниками Гренландии. В море Баффина из-за айсбергов безопасных глубин вообще не существовало. В этих условиях единственным надежным информационным средством являлась гидроакустика.

Уже в Атлантике К-524 встретилась с американским авианосцем «Америка» и скрытно его «атаковала» (разумеется, условно). Весь поход продолжался 80 суток, 54 из которых – подо льдами, на глубинах более 150 м. За участие в этой операции капитану 1 ранга В. В. Протопопову было присвоено звание Героя Советского Союза.

Лодки проекта 671 РТМ первыми освоили и трансполярные переходы с Тихоокеанского на Северный театр. В 1981,1982 и 1983 гг. в целях оптимального распределения многоцелевых АПЛ между флотами такие переходы были выполнены лодками К-255 (командир капитан 2 ранга В.В. Ушаков), К-324 (командир капитан 2 ранга Терехин) и К-218 (командир капитан 2 ранга Ю.П. Авдейчик), построенными в Комсомольске-на-Амуре.

В начале 1989 года в соответствии с российско-американскими договоренностями с многоцелевых АПЛ ВМС США и ВМФ России было снято и складировано на берегу оружие, оснащенное ядерными боевыми частями. В результате лодки проекта 671РТМ лишились «Шквала» и «Граната».

Корабли проекта 671 РТМ участвовали в решении не только военных, но и сугубо мирных задач. Так, «Даниил Московский» (капитан 1 ранга П.И. Литвин), после обеспечения ракетных пусков тяжелого подводного крейсера ТК-20 из района Северного полюса, доставил в конце августа 1995 г. в полярный порт Харасавэй, закрытый льдами для прохода надводных судов, 10т сахара и муки.

29 августа 1991 г. у АПЛ проектов 671, 671РТ, 671 РТМ, 945, 945А, 670М буквы «К» в тактических номерах были заменены на букву «Б».

В середине 90-х годов корабли проекта 671 РТМ стали постепенно покидать строй. 31 июля из состава ТОФ были исключены К-247, К-492 и К- 412, совершившие, в общей сложности, 12,10 и 6 автономных походов. После пожара в турбинном отсеке, произошедшего в 1994 году, в строй так и не вернулась К-305, перейдя в состав технического резерва.

Однако, пребывая в уже весьма почтенном возрасте, «Щуки» продолжали демонстрировать высокие боевые качества. Об этом говорит случай, произошедший зимой 1996 г. в 150 миляхот Гебридских островов. 29 февраля российское посольство в Лондоне обратилось к командованию британских ВМС с просьбой оказать помощь матросу подводной лодки (командир капитан 1 ранга М. Иванисов), перенесшему на борту корабля операцию по удалению аппендицита, после которой обнаружился перитонит (лечение которого возможно лишь в стационарных условиях). Вскоре больной был перенаправлен на берег вертолетом «Линкс» с эскадренного миноносца «Глазго». Однако британская печать не столько умилялась неожиданному проявлению российско-британского военно-морского сотрудничества, сколько выражала недоумение тем фактом, что в то время, когда в Лондоне шли переговоры об эвакуации больного, в Северной Атлантике, как раз в том районе, где находилась российская подводная лодка, проходили противолодочные маневры НАТО (кстати, в них принимал участие и ЭМ «Глазго»). Однако АПЛ удалось засечь лишь тогда, когда она сама всплыла в надводное положение, чтобы передать на вертолет несчастного матроса. По словам влиятельной английской газеты «Тайме», русская субмарина продемонстрировала, насколько она скрытна, осуществляя слежение за противолодочными силами и оставаясь при этом незамеченной. Примечательно, что «Щука» была принята англичанами за более современную (и, естественно, более малошумную) лодку проекта 971.

В 1999 году в составе Северного флота находились Б-138, Б-255, Б- 292, Б-388, Б-414, Б-448, Б-502 и Б- 524. В строю Тихоокеанского флота имелись Б-264 и Б-305.

Вероятно, в дальнейшем темпы «вымывания» из состава флота кораблей проекта 671 РТМ еще более ускорятся. Однако часть лодок этого типа, скорее всего, доживет до 2010 года. Можно предположить, что эти АПЛ подвергнутся модернизации, направленной на снижение их шумности, усиление вооружения и бортового радиоэлектронного оборудования. Впрочем, объемы этих работ будут зависеть от того, в какой степени правительству удастся профинансировать ВМФ.

АПЛ проекта 685 "Комсомолец»

В августе 1966 г. командованием ВМФ было выдано тактико-техническое задание на разработку опытной глубоководной подводной лодки (проект 658) с предельной глубиной погружения, в 2,5 раза превышающей соответствующий показатель других атомных торпедных подводных лодок. Работы, получившие шифр «Плавник», велись в ЦКБ-18 под руководством главного конструктора Н.А. Климова (в 1977 году его сменил Ю.Н. Кормилицын).

Глубоководная атомная лодка создавалась как полноценный боевой корабль, способный решать широкий круг задач, в число которых входил поиск, обнаружение, длительное слежение и уничтожение атомных подводных лодок, борьба с авианосными соединениями, крупными надводными кораблями и транспортами противника.

Процесс проектирования глубоководной лодки занял более восьми лет. Технический проект глубоководного атомохода был утвержден в декабре 1974 г.

В качестве основного конструкционного материала на проекте 685 было решено использовать титановые сплавы.

Для определения работоспособности титанового сплава в условиях высоких напряжений корпусных конструкций на больших глубинах погружения было решено провести широкий комплекс исследований и экспериментов. На масштабных, полунатурных и натурных отсеках подводной лодки отрабатывались методы конструирования, технология изготовления различных конструктивных узлов корпуса, осуществлялась экспериментальная проверка статической, циклической и динамической прочности конструкции.

В рамках программы создания АПЛ пр. 685 в Северодвинске были построены три специальные док-камеры, одна из которых имела диаметр 5 м и длину 20 м, другая, соответственно, 12 и 27 и третья – 15 м и 55 м. В первой из камер создавалось давление 400 кгс/см² при разовой нагрузке и 200 кгс/см² – при циклическом нагружении. Вторая док-камера имела рабочее давление 200 кгс/см² и третья – 160 кгс/см² .

Опыт, полученный в ходе реализации 685 проекта, предполагалось широко использовать при проектировании и постройке атомных подводных лодок нового поколения.

АПЛ 685-го проекта, получившая номер К-278, была официально заложена в Северодвинске 22 апреля 1978 г. Постройка корабля осуществлялась блоками, каждый из которых был испытан давлением в самой большой из экспериментальных док-камер.

Спуск К-278 на воду состоялся 9 мая 1983 г., а 20 октября 1983 г. атомная подводная лодка вступила в строй Краснознаменного Северного флота.

Корабль имел двухкорпусную архитектуру. Его тщательно отработанные внешние обводы в сочетании с применением одновальной энергетической установки обеспечивали относительно низкое гидродинамическое сопротивление и высокие скоростные качества, превосходящие возможности американских аналогов.

АПЛ проекта 685 «Комсомолец»

Прочному корпусу была придана относительно простая конфигурация. В средней части он представлял собой цилиндр диаметром 8 м, а в оконечностях- усеченные конусы, заканчивающиеся сферическими переборками (угол сопряжения цилиндра и конусов не превышал 5°). В качестве основного конструкционного материала был принят титановый сплав 48- Т с пределом текучести 72-75 кгс/ мм2 . Цистерны главного балласта размещались внутри прочного корпуса. Для сведения к минимуму числа отверстий в прочном корпусе было решено отказаться от прочной рубки и торпедопогрузочного люка.

Для экстренного (в течение 20-30 с) создания положительной плавучести на больших глубинах при поступлении внутрь лодки забортной воды была установлена система продувания балласта одной из цистерн средней группы при помощи пороховых газогенераторов.

В результате рационального использования новых материалов и реализации ряда оригинальных конструкционных решений вес корпуса АПЛ пр. 685 составил 39% от нормального водоизмещения корабля, что не превышало соответствующий показатель других атомных подводных лодок, имеющих значительно меньшую глубину погружения.

Наружный корпус, сваренный из титанового сплава, состоял из 10 безкингстонных систем главного балласта, носовой и кормовой оконечностей, проницаемых частей и ограждения выдвижных устройств.

Применение титана позволило значительно уменьшить массу корпуса.

Ниши торпедных аппаратов, вырезы под носовые горизонтальные рули, шпигаты были оснащены щитовыми закрытиями.

Прочный корпус лодки делился на семь отсеков:

1-й – торпедный, разделенный двумя палубами. На верхней палубе размещались казенные части ТА, торпедные стеллажи и часть аппаратуры связи, а на нижней – аккумуляторная батарея на 112 элементов;

2-й – жилой, разделенный двумя палубами. Вверху были расположены кают-компания, камбуз и санитарно-бытовые помещения, внизу – каюты личного состава. В трюме размещались провизионная кладовая, емкости с пресной водой и электролизная установка;

3-й – центральный пост, разделенный двумя палубами, на верхней из которых были расположены пульты управления главного поста и вычислительный комплекс, а на нижней находился аварийный дизель-генератор;

4-й – реакторный. В нем располагалась паропроизводящая установка со всем оборудованием и трубопроводами первого контура;

5-й – отсек вспомогательных механизмов, обеспечивающих функционирование системы охлаждения;

6-й-турбинный отсек. В его диаметральной плоскости располагался главный турбозубчатый агрегат, а по бокам – два автономных турбогенератора и два главных конденсатора;

7-й – кормовой. По нему проходила линия главного вала и размещались привода рулей.

Лодка имела всплывающую камеру, способную вместить весь экипаж и обеспечивающую его спасение с глубин до 1500 м и оснащенную автономной системой энергоснабжения. Камера располагалась в ограждении выдвижных устройств и при нахождении корабля в надводном положении использовалась для выхода из помещений прочного корпуса на палубу надстройки.

Во 2-м и 3-м отсеках, где располагались центральный пост и жилые помещения, была сформирована т. н. «зона спасения», ограниченная поперечными переборками, способными выдержать давление до 40 кгс/см² .

Главная энергетическая установка включала один водоводяной атомный реактор СЖ-650Б-3 (190 мВт) с четырьмя парогенераторами, один ГТЗА (43.000 л. с.) и два автономных турбогенератора (2 х 2000 кВт). Резервная энергетическая установка включала один дизель-генератор ДГ-500 (500 кВт), группу аккумуляторных батарей и резервный движительный комплекс – два гребных винта, размещенных на концах горизонтального оперения и приводимых электродвигателями мощностью по 300 кВт, заключенными в водонепроницаемые капсулы. Скорость под резервными движителями в надводном положении достигала 5 узлов.

Для предотвращения аварийного поступления забортной воды внутрь прочного корпуса была применена двухконтурная система теплообменных аппаратов ГЭУ и бортового оборудования. В первом контуре охлаждения циркулировала пресная вода с отводом тепла в два забортных водоводяных охладителя. При этом число забортных отверстий в прочном корпусе было сокращено до минимума.

Каждый отсек корабля оснащался системой воздушно-пенного и объемного химического пожаротушения.

Система управления движением АПЛ имела подсистему, обеспечивающую автоматизированный контроль за поступлением внутрь прочного корпуса забортной воды и вырабатывающая рекомендации по всплытию аварийной лодки на поверхность.

Основным информационным средством лодки являлся автоматизированный гидроакустический комплекс «Скат», антенные посты и приборное оборудование которого располагались в носовой оконечности легкого корпуса в прочной капсуле. ГАК использовался для освещения подводной обстановки, выдачи целеуказания ракетно-торпедному оружию, опознавания подводных целей и решения ряда навигационных задач. Комплекс обеспечивал обнаружение целей при шумопеленговании в режиме автоматизированного сопровождения цели и при эхопеленговании в режиме измерения дистанции.

Корабль имел автоматический всеширотный навигационный комплекс «Медведица-685», обзорную РЛС «Бухта», навигационную РЛС «Чибис», комплекс связи «Молния-Л» (включающий станцию космической связи «Синтез», а также КВ- и УКВ станции «Анис» и «Кора»). Централизованное управление боевой деятельностью осуществлялось посредством боевой информационно-управляющей системы (БИУС).

Торпедное вооружение АПЛ состояло из шести 533-мм автоматизированных торпедных аппаратов с автономно действующими пневмогидравлическими стреляющими устройствами и системами быстрого заряжания. Суммарный боезапас составлял 22 торпеды, ракето-торпеды и торпеды (типовой вариант загрузки – две ракето-торпеды РК-55, два «Шквала» и две торпеды САЭТ-60М в ТА, а также шесть ракет и 10 торпед на стеллажах). Ракетно-торпедное оружие могло применяться на всех глубинах погружения подводной лодки как одиночными выстрелами, так и залпом.

Длина наибольшая 118.4 м

Ширина наибольшая 11,1 м

Осадка по КВЛ 7,4 м

Водоизмещение:

нормальное 5680 м³

полное 8500 м³

Запас плавучести 36%

Рабочая глубина погружения 1000 м

Предельная глубина погружения 1250 м

Полная скорость подводного хода 30,6 уз.

Надводная скорость.. 14,0 уз.

Экипаж. 57 чел.

После ввода в строй К-278 в течение нескольких лет находилась в опытной эксплуатации. Проводились ее интенсивные испытания. В частности, были проведены погружения на предельную глубину с проверкой возможности стрельбы из торпедных аппаратов. Корабль привлекался к участию в учениях флота. На глубине порядка 1000 м лодка практически не обнаруживалась гидроакустическими и другими средствами потенциального противника и являлась неуязвимой для его оружия.

В октябре 1988 года К-278 было присвоено название «Комсомолец».

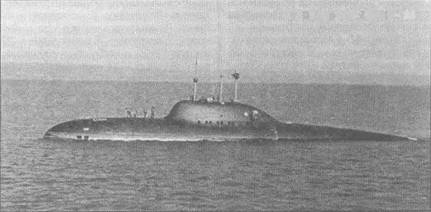

АПЛ проекта 705К (К-123)

В начале 80-х годов одна из советских атомных подводный лодок, действовавшая в Северной Атлантике, установила своеобразный рекорд, в течение 22 часов осуществляя слежение за атомоходом «потенциального противника», находясь в его кормовом секторе. Несмотря на отчаянные попытки командира НАТОвской лодки изменить ситуацию, сбросить противника «с хвоста» так и не удалось: слежение было прекращено лишь после получения соответствующего приказания с берега. Этот случай произошел с АПЛ проекта 705 – пожалуй самым ярким и неоднозначным кораблем в истории отечественного подводного кораблестроения. Оценки этой АПЛ ведущими российскими специалистами охватывают диапазон от восторженных («утерянная жар-птица») до резко негативных («провал», «дорогостоящая ошибка»)…

Одновременно с работами по атомным подводным лодкам проектов 627, 645 и 671 в ленинградском СКБ-142 шел энергичный поиск новых, нетрадиционных технических решений, способных обеспечить качественный прорыв в развитии подводного кораблестроения. В 1959 году один из ведущих специалистов СКБ-А.Б. Петров – вышел с предложением о создании малогабаритной одновальной комплексно-автоматизированной высокоскоростной атомной подводной лодки с уменьшенным составом экипажа. По замыслу, новый корабль, своеобразный «подводный истребитель- перехватчик», располагая скоростью подводного хода, превышающей 40 узлов, был способен в предельно короткое время выйти в заданную точку

океана для атаки подводного или надводного противника. При своевременном обнаружении неприятельской торпедной атаки АПЛ должна была уходить от торпед, предварительно произведя залп из своих торпедных аппаратов.

Малое водоизмещение лодки (порядка 1500 т) в сочетании с мощной энергетической установкой должны были обеспечить быстрый набор скорости и высокую маневренность. АПЛ должна была собственным ходом в считанные минуты отходить от причальной стенки, быстро разворачиваться на акватории и покидать базу для решения боевой задачи, а после возвращения «домой» – самостоятельно швартоваться.

После весьма бурных дебатов с участием представителей промышленности и ВМФ, а также внесения в проект ряда существенных изменений, идея подобной АПЛ была поддержана руководством Минсудпрома и военными. В частности, ее сторонниками стали министр судостроительной промышленности Б.Е. Бутома и Главнокомандующий ВМФ С.Г. Горшков.

Техническое предложение по проекту было подготовлено в начале 1960 года, а 23 июня 1960 г. вышло совместное постановление ЦК КПСС и СМ СССР о проектировании и постройке подводной лодки проекта 705. 25 мая 1961 г. появилось другое постановление, разрешающее научному руководству и главному конструктору проекта при наличии достаточных обоснований отступать от норм и правил военного кораблестроения. Это в значительной степени «развязало руки» создателям новой АПЛ, позволило воплотить в ее конструкцию наиболее смелые, опережающие время технические решения.

Работу по 705-му проекту возглавил главный конструктор М.Г. Русанов (в 1977 году его сменил В.А. Ромин). Общее руководство программой возложили на академика А.П. Александрова. Главными наблюдающими от ВМФ были В.В. Гордеев и К.И. Мартыненко. Создание АПЛ проекта 705 стало, по словам секретаря ЦК КПСС Д.Ф. Устинова, курировшего оборонную промышленность, «общенациональной задачей». К участию в программе привлекли мощные научные силы, в частности, академиков В.А. Трапезникова и А.Г. Иосифьяна.

Наибольшую трудность при проектировании АПЛ 705-го проекта составляло удержание водоизмещения корабля в пределах 1500-2000 т и достижение высокой скорости.

Для достижения заданной 40-узловой скорости при ограниченном водоизмещении требовалась высоконапряженная, обладающая большой агрегатной мощностью энергетическая установка. После исследования различных схем ГЭУ (в частности, рассматривался газовый реактор, обеспечивающий работу газовой турбины) было решено остановиться на однореакторной ГЭУ с жидкометаллическим теплоносителем (ЖМТ) и повышенными параметрами пара. Расчеты показывали, что установка с ЖМТ по сравнению с ГЭУ, имеющей традиционный водоводяной реактор, обеспечивала экономию 300 т водоизмещения.

Предложение о создании специально для лодки проекта 705 однореакторной двухконтурной паропроизводящей установки по типу ППУ лодки проекта 645 поступило в 1960 году от ОКБ «Гидропресс». Вскоре было принято правительственное решение о разработке такой установки. Научным руководителем работ был назначен академик А.И. Лейпунский.

Одновременно проектировалось два альтернативных типа АЭУ: ОКБ «Гидропресс» под руководством главного конструктора В.В. Стекольникова создавалась БМ-40/А (блочная, двухсекционная, два паропровода, два циркуляционных насоса), а в Горьковском ОКБМ под руководством И.И. Африканова – ОК-550 (блочная, с разветвленными коммуникациями первого контура с тремя паропроводами и тремя циркуляционными насосами).

В качестве корпусного материала было решено использовать титановый сплав, разработанный ЦНИИ металлургии и сварки под руководством академика И.В. Горынина. Титановые сплавы применялись и для изготовления других элементов конструкции и корабельных систем.

Для АПЛ проекта 705 создавались новые боевые и технические средства на основе последних достижений науки и техники 60-х годов, имеющие существенно улучшенные массогабаритные характеристики. Для того чтобы уложиться в рамки технического задания, требовалось сократить экипаж АПЛ до уровня, приблизительно соответствующего экипажу стратегических бомбардировщиков 40-50-х годов. В результате было принято революционное для своего времени решение о создании для АПЛ комплексной автоматизированной системы управления. В ЦКБ при заводе им. Кулакова (ныне – ЦНИИ «Гранит») для корабля была создана уникальная боевая информационно-управляющая система (БИУС) «Аккорд», позволившая сосредоточить все управление АПЛ на центральном посту.

В ходе проектирования число отсеков прочного корпуса было увеличено с трех до шести, в полтора раза возросло водоизмещение. Менялась численность экипажа корабля.

Первоначально предполагалось, что она составит 16 человек, однако в дальнейшем, по требованиям ВМФ, экипаж довели до 29 человек (25 офицеров и четыре мичмана).

Уменьшение экипажа обусловило и более жесткие требования по надежности оборудования. Ставилась задача устранения необходимости его обслуживания в течение всего плавания.

Тщательная отработка гидродинамических обводов корпуса лодки велась учеными московского филиала ЦАГИ им. профессора Н.Е. Жуковского под руководством К. К. Федяевского. Принимался ряд мер по снижению физических полей корабля, а также повышению его взрывостойкости за счет новых конструкционных решений и более эффективной амортизации.

Было решено применить электрооборудование на переменном токе с частой 400 Гц (по сравнению с 50 Гц на отечественных АПЛ других проектов), что обеспечивало резкое улучшние весогабаритных параметров оборудования.

Строительство опытной подводной лодки проекта 705 (К-64) с атомной энергетической установкой ОК- 550, которая должна была стать прототипом большой серии противолодочных атомоходов, было начато в эллинге Ленинградского адмиралтейского объединения 2 июня 1968 г. 22 апреля 1969 г. корабль был спущен на воду. В конце 1971 года он прибыл на базу в Западную Лицу и 31 декабря вступил в строй Севернорго флота, войдя в состав 1-й флотилии 3-й дивизии ПЛ.

Первым командиром уникального атомохода стал капитан 1 ранга А.С. Пушкин.

Однако лодку преследовали неудачи. В период швартовых испытаний вышла из строя одна из автономных петель первого контура. В начальный период эксплуатации вышла из строя вторая петля. Было выявлено и растрескивание сварного титанового корпуса.

Тем не менее, в 1972 году была сдана курсовая задача №1. При подготовке к выходу в море для отработки курсовой задачи №2 начался процесс затвердевания теплоносителя первого контура. Все меры по предотвращению аварии оказались безрезультатными. В конечном итоге теплоноситель полностью застыл и реактор был заглушён.

19 августа 1974 г. К-64 была выведена из боевого состава. Ранее, в 1972 году было решение о приостановке дальнеших работ по заложенным лодкам 705-го проекта до выяснения и устранения причин выхода из строя первого контура реактора.

Неудача с головным кораблем на длительное время задержала ход реализации программы, однако не привела к ее прекращению. В Северодвинске и Ленинграде начались работы по строительству серии из семи усовершенствованных лодок проекта 705К (шифр «Лира»):

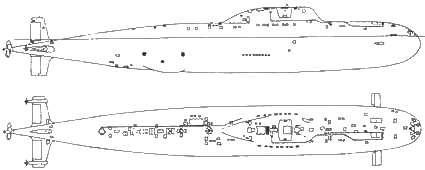

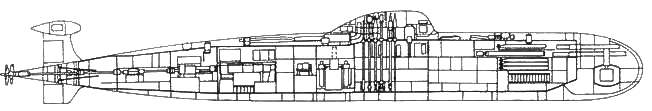

АПЛ проекта 705К

Последний, седьмой корабль в серии, был разобран на стапеле. В отличие от проекта 705, где была установлена паропроизводящая установка ОК-550, на пр. 705К была применена ППУ БМ-40А.

АПЛ проекта 705 и 705К предназначались для уничтожения подводных лодок противника при выходе их из баз, на переходе морем, а также на позициях предполагаемого использования оружия против береговых объектов. Они могли привлекаться и для борьбы с надводными кораблями, а также транспортами во всех районах мирового океана, включая Арктику.

Подводная лодка проекта 705 (705К)-двухкорпусная, одновальная. Корпус, изготовленный из титанового сплава, по всей длине представлял собой тело вращения. Ограждение рубки – «лимузинного» типа (его обводы, плавно сопрягающиеся с обводами корпуса корабля, были отработаны гидродинамиками ЦАГИ). Прочный корпус разделялся поперечными переборками на шесть водонепрницаемых отсеков. 3-й отсек, где расположен главный командный пункт и служебно-бытовые помещения, ограничивался сферическими переборками, рассчитанными на полное забортное давление.

Лодка (впервые в мире) была оснащена всплывающей рубкой, предназначенной для спасения одновременно всего экипажа при всплытии с глубины вплоть до предельной, при больших величинах крена и дифферента.

Паропроизводящая установка БМ-40А (150.000 кВт) – однореакторного типа. В качестве теплоносителя первого контура был использован эвтектический сплав свинец-висмут. Паротурбинная установка ОК-7К – одновальная, блочной конструкции.

На лодке было установлено два вспомогательных движительных комплекса (2 х 100 кВт), размещенных в герметических гондолах в горизонтальных стабилизаторах и снабженных гребными винтами с поворотными лопастями.

Имелось два синхронных генератора переменного трехфазного тока (2 х 1500 кВт, 400 в, 400 Гц). Каждый генератор обеспечивает энергией все потребители своего борта. Установлена вспомогательная дизельгенераторная установка (500 кВт, 300 В) и аварийная аккумуляторная батарея из 112 элементов.

Управление подводной лодкой, ее боевыми и техническими средствами осуществлялось из главного командного пункта. Комплексная автоматизация обеспечивала решение задач применения оружия, сбора и обработки тактической информации, боевого маневрирования, воспроизведения внешней обстановки, кораблевождения, автоматического и дистанционного управления техническими средствами и движением.

Несение постоянных вахт у от-, дельных механизмов и устройств не было предусмотрено; по готовности №1 и №2 производился лишь периодический обход необслуживаемых отсеков вахтенными. Боевая смена в реальной обстановке ограничена восемью членами экипажа.

Для программного, автоматического и ручного управления движением и стабилизацией АПЛ по курсу на ходу, а также по глубине погружения (на ходу и без хода) служила система «Боксит». Автоматическая дифферентовка на ходу производилась при помощи системы «Тан». Управление и контроль за работой энергетической установки, а также электроэнергетической системы и общесудовых систем и устройств обеспечивались системой «Ритм».

Лодка была оснащена, также:

– боевой информационной управляющей системой «Аккорд»;

– автоматизированным комплексом гидроакустических средств «Океан»;

– автоматизированным комплексом автономных средств навигации «Сож»;

– системой автоматического управления оружием «Сарган»;

– автоматической системой радиационного контроля «Альфа»;

– автоматизированным комплексом средств радиосвязи «Молния»;

– телевизионно-оптическим комплексом ТВ-1;

– радиолокационной станцией «Бухта»;

– универсальным перископом «Сигнал»;

– системой единого времени «Платан»;

– системой внутрикорабельной связи «Элипсоид».

Жилые, медицинские и санитарные помещения расположены на средней палубе 3-го отсека, камбуз и провизионные помещения – на нижней палубе того же отсека. Кают-компания позволяет одновременно принимать пищу 12 членам экипажа.

Торпедное вооружение включает шесть гидравлических ТА, расположенных в носовой части корпуса. Боекомплект -18 торпед.

Длина наибольшая 81,4 м

Ширина наибольшая 10,0 м

Осадка по КВЛ 7,6 м

Водоизмещение:

нормальное 2300 м3

полное 3100 м3

Запас плавучести 37%

Рабочая глубина погружения 350 м

Предельная глубина погружения 400 м

Полная скорость подводного хода 41,0 уз.

Надводная скорость 14,0 уз.

Автономность 50 сут.

Экипаж 32 чел.

В декабре 1977 г., после завершения заводских и государственных испытаний, лодка К-123 (командир – капитан 2 ранга А.Ч. Аббасов) приступила к отработке курсовых задач боевой подготовки для ввода в состав сил постоянной готовности Северного флота. В1984 году за успешное освоение принципиально нового типа корабля А.Ч. Аббасов был удостоен звания Герой Советского Союза, а А.С. Пушкину (командиру «несостоявшейся» К-64) был вручен орден Ленина.

Новые АПЛ, получившие у моряков прозвище «автоматы», а у «потенциального противника» – кодовое наименование Alfa, вскоре стали довольно популярными на флоте кораблями. Сильное впечатление производили не только рекордно высокие характеристики лодки (достоверно известные, впрочем, лишь узкому кругу «посвященных»), но и эстетическое совершенство форм атомохода.

Обладая максимальной скоростью хода, сопоставимой со скоростью противолодочных и универсальных торпед «потенциальных противников», АПЛ проекта 705 и 705К, благодаря особенностям своей энергетической установки (не требовался специальный переход на повышенные параметры ГЭУ при увеличении скорости, как это было на лодках с водоводяными реакторами), могли развить полный ход в течение минуты, имея почти «самолетные» разгонные характеристики. Большая скорость позволяла быстро зайти в «теневой» сектор любого надводного или подводного корабля, даже если предварительно «Алфа» и была обнаружена гидроакустиками противника.

По воспоминаниям контр-адмирала А.С. Богатыврева, в прошлом – командира К-123 (пр.705К), лодка могла развернуться практически «на пятачке», что было особенно важно при активном слежении своей и «неприятельской» лодок друг за другом. «Альфа» не позволяла другим лодкам зайти себе в кормовые курсовые углы (т. е. в зону гидроакустической тени), особо благоприятные для осуществления скрытного слежения и нанесения внезапного торпедного удара.

Высокие скоростные и маневренные характеристики АПЛ пр. 705 позволили отработать эффективные маневры уклонения от выпущенных торпед противника с последующей контратакой. В частности, лодка могла на максимальной скорости хода осуществить циркуляцию на 180° и уже через 42 секунды двигаться в обратном направлении. По словам командиров АПЛ проекта 705 А.У. Аббасова и А.Ф. Загрядского, подобный маневр позволял при постепенном наборе скорости до полной и одновременном выполнении циркуляции с изменением глубины погружения заставлять следящего за ними в режиме шумопеленгания противника терять цель, а советской АПЛ – «по истребительному» заходить ему «в хвост».

Обводы корпуса лодок обеспечивали минимальное отражение гидроакустических сигналов, что затрудняло атаку «Альфы» кораблями противника, использующими ГАС в активном режиме.

Однако в ходе эксплуатации лодок 705-го проекта проявились и существенные недостатки, препятствующие их эффективному использованию. В частности, возникли серьезные трудности с обеспечением базирования (из-за необходимости постоянного поддержания первого контура реактора в горячем состоянии). Были необходимы регулярные специальные операции по предотвращению окисления сплава-теплоносителя, постоянный контроль за его состоянием и периодическая регенерация (удаление окислов). Оказались неразрешимыми и многие эксплуатационные вопросы. В частности, так и не удалось реализовать на практике идею создания двух экипажей АПЛ – «морского» и «берегового», обеспечивающего эксплуатацию и обслуживание АПЛ при нахождении ее на базе. В результате карьера «Альф», несмотря на их уникальные достоинства, оказалась относительно непродолжительной. Ее «закату» способствовала и пресловутая перестройка, в результате которой вооруженные силы начали быстро лишаться финансирования.

К-123 вошла в историю одним из самых продолжительных в истории отечественного подводного флота капитальным ремонтом, продолжавшимся более девяти лет – с июня 1983 по август 1992 г. В июле 1997 г. этот корабль был исключен из состава флота. Остальные «Альфы» были исключены из состава ВМФ значительно раньше – в 1990 году.

Следует особо отметить, что за 20 лет своей эксплуатации на кораблях этого проекта в борьбе за живучесть не был потерян ни один человек.

АПЛ проекта 705А с ПКР "Аметист»

В 1962 году на базе проекта 705 скоростной торпедной подводной лодки с реактором на жидкометаллическом теплоносителе в СКБ-143 был выполнен предэскизный проект 705А лодки, оснащенной противокорабельным комплексом с подводным стартом «Аметист».

Шесть наклонных контейнеров с крылатыми ракетами предполагалось разместить в развитом ограждении рубки «лимузинной» формы и в верхней части дополнительного отсека, «врезанного» в прочный корпус лодки перед реакторным отсеком. Остальные элементы конструкции и вооружения проекта 705А практически полностью повторяли соответствующие элементы проекта 705. Однако параллельно с вариантом, имеющим корпус из титанового сплава, прорабатывался вариант и с прочным корпусом из стали, имеющий значительно большее водоизмещение (нормальное – 4085 м3 ).

Двухкорпусная лодка, выполненная из титановых сплавов, должна была иметь главную энергетическую установку мощностью 40.000 л. с. с одним жидкометаллическим реактором. Была предусмотрена всплывающая спасательная камера, способная вместить весь экипаж корабля (аналогично пр. 705). Торпедное вооружение должно было состоять из шести 533-мм торпедных аппаратов с боезапасом 18 торпед.

Длина наибольшая 81,0 м

Ширина наибольшая 8,0 м

Водоизмещение нормальное 2385 м³

Предельная глубина погружения 400 м

Полная скорость подводного хода 37,0 уз.

Надводная скорость 8.0-10,0 уз.

Автономность 50 сут.

Экипаж 24 чел.

Однако работы по созданию лодки проекта 705А не получили практической реализации (сказалось затягивание работ по созданию ее прототипа – торпедной лодке 705-го проекта). Дальнейшим продолжением этого направления стал проект 686.

В СКБ-143 были подготовлены инициативные предложения по проекту 705Д, в котором реактор на ЖМТ предполагалось заменить на водоводяной реактор. Однако эти предложения не получили поддержки.

В технической справке ФЭИ по анализу опыта эксплуатации ядерных энергетических установок с ЖМТ, подготовленной в 1998 году, говорится, что в настоящее время подобные установки могут и должны рассматриваться на конкурсной основе вместе с водоводяными паропроизводящими установками для использования в проектах АПЛ ближайшей и более отдаленной перспективы.

АПЛ проекта 945

Параллельно с работами по проектированию многоцелевых атомных подводных лодок второго поколения, в ведущих конструкторских бюро страны, отраслевых и флотских научных центрах, велись поисковые работы по АПЛ третьего поколения. В частности, Горьковское (ныне нижегородское) ЦКБ-112 «Лазурит» в начале 60-х годов разработало предэскизный проект под номером 673 – многоцелевую атомную подводную лодку, в конструкции которой было заложено много передовых решений-полуторакорпусная схема, обводы, оптимальные с точки зрения гидродинамики (без ограждения рубки), одновальная энергетическая установка с одним реактором и т. п. В дальнейшем работы по новым многоцелевым АПЛ в Горьком были продолжены. Одна из таких проработок и была в 1971 году положена в основу проекта первого советского атомохода 3-го поколения.

Расширение боевых возможностей американского флота – в первую очередь, его подводной составляющей, развивавшейся в 1960-80-х гг. наиболее динамично, требовало резкого увеличения противолодочного потенциала советского ВМФ. В1973 году в нашей стране в рамках комплексной программы «Аргус» была разработана концепция противолодочной обороны страны. В рамках этой концепции ЦНПО «Комета» (генеральный конструктор А.И. Савин) началась реализация программы создания комплексной системы освещения обстановки «Нептун» (КСОПО «Нептун»), включающей:

– центральное звено системы – центр сбора, обработки, отображения и распределения информации, отражения;

– стационарные системы освещения подводной обстановки, работающие по различных физическим полям ПЛ;

– гидроакустические буи, выставляемые в океанах кораблями и самолетами;

– космические системы обнаружения подводных лодок по различным демаскирующим признакам;

– маневренные силы, включающие самолеты, надводные корабли и подводные лодки. При этом атомные многоцелевые подводные лодки нового поколения, обладающие повышенными поисковыми возможностями, рассматривались как одно из важнейших средств обнаружения, слежения и (после получения соответствующей команды) уничтожения субмарин противника.

Тактико-техническое задание на разработку большой атомной многоцелевой подводной лодки было выдано в марте 1972 г. При этом ВМФ ставилась задача ограничить водоизмещение в пределах, обеспечивающих строительство кораблей на внутренних заводах страны (в частности – на Горьковском заводе «Красное Сормово»). Основным назначением новых АПЛ проекта 945 (шифр «Барракуда») должно было стать слежение за ракетными подводными лодками и авианосными ударными группами потенциального противника, а также гарантированное уничтожение этих целей с началом боевых действий. Главным конструктором проекта являлся Н.И. «ваша, а главным наблюдающим от ВМС – И.П. Богаченко.

Принципиально важным элементом новой АПЛ было применение для изготовления прочного корпуса титанового сплава с пределом текучести 70-72 кгс/мм² , обеспечивающего увеличение предельной глубины погружения в 1,5 раза по сравнению с АПЛ второго поколения. Использование титанового сплава высокой удельной прочности позволяло за счет уменьшения массы корпуса сэкономить на водоизмещении лодки до 25-30%, что делало возможным постройку АПЛ в Горьком и транспортировку ее внутренними водными путями. Кроме того, титановая конструкция позволяла резко уменьшить магнитное поле корабля (по этому параметру атомоходы 945 проекта сохраняют мировое лидерство среди подводных лодок и в настоящее время).

Однако использование титана вело к существенному росту стоимости АПЛ и по технологическим причинам ограничивало число строящихся кораблей, а также число предприятий судостроения, участвующих в программе (технология постройки титановых корпусов не была освоена в Комсомольске-на-Амуре).

По сравнению с АПЛ предыдущего поколения торпедно-ракетный комплекс новой лодки должен был обладать вдвое увеличенным боезапасом, возросшей, за счет применения новых боеприпасов и усовершенствованной системы целеуказания, дальностью стрельбы (в три раза для ракето-торпед и в 1,5 раза – для торпед), а также повышенной боеготовностью (время подготовки к стрельбе первым залпом сокращалось в два раза).

В декабре 1969 г. в ОКБ Минавиапрома «Новатор» под руководством главного конструктора Л.В. Люльева начались работы по созданию новых противолодочных ракетных комплексов второго поколения «Водопад» (калибр 533 мм) и «Ветер» (650 мм), предназначенных, в первую очередь, для оснащения перспективных АПЛ 3-го поколения. В отличие от своего предшественника, ПЛРК «Вьюга-53», «Водопад» должен был комплектоваться как специальной боевой частью, так и самонаводящейся малогабаритной торпедой УМГТ-1 (разработчик НПО «Уран») с дальностью реагирования по акустическому каналу 1,5 км, дальностью хода до 8 км и максимальной скоростью 41 уз. Использование двух типов комплектации значительно расширяло диапазон применения оружия. По сравнению с комплексом «Вьюга-53», у «Водопада» резко возрастала максимальная глубина старта ракеты (до 150 м), увеличивался диапазон дальностей стрельбы (с глубин 20-50 м – 5-50 км, со 150 м – 5-35 км), существенно уменьшалось время предстартовой подготовки (10 с).

«Ветер», имеющий в два раза большую, чем у «Водопада», максимальную дальность, также мог комплектоваться как торпедой УМГТ, так и ядерной боевой частью. Комплекс «Водопад» под индексом РПК-6 поступил на вооружение ВМФ в 1981 году (им оснащались не только АПЛ, но и надводные корабли), а «Ветер» (РПК- 7) -в 1984 году.

Еще одним новым типом оружия, внедренным на АПЛ 3-го поколения, стала телеуправляемая самонаводящаяся в двух плоскостях торпеда типа ТЭСТ-71. Она была предназначена для поражения подводных лодок и оснащена активно-пассивной гидроакустической системой самонаведения, которая совместно с системой телеуправления по проводам обеспечивала наведение на цель в двух плоскостях. Наличие системы телеуправления позволяло осуществлять контроль за маневрированием торпеды и работой аппаратуры самонаведения, а также управлять ими в процессе выстрела. Оператор на борту АПЛ, в зависимости от складывающейся тактической ситуации, мог запретить самонаведение торпеды или перенацелить ее.

Электрическая силовая установка обеспечивала движение торпеды в двух режимах – поисковом (на скорости 24 узла) и режиме сближения (40 узлов) с многократным переключением режимов. Максимальная дальность хода (в зависимости от преобладающей скорости) находилась в пределах 15-20 км. Глубина поиска и поражения цели составляла 2-400 м. По уровню скрытности применения ТЭСТ-71 значительно превосходила американскую торпеду с Мк.48 с поршневым двигателем, хотя последняя, при сопоставимой дальности, обладала несколько большей скоростью хода (50 узлов).

Для освещения подводной и надводной обстановки и целеуказания оружию было решено применить усовершенствованный гидроакустический комплекс МГК-503 «Скат». Благодаря мерам по снижению шумности АПЛ и уменьшению собственных помех при работе ГАК дальность обнаружения целей по сравнению с АПЛ второго поколения увеличилась более чем в два раза.

Новые системы радиоэлектронного вооружения позволили уменьшить предельную ошибку в определении места в пять раз, а также существенно увеличить интервалы между всплытиями для определения координат. Дальность связи возросла в два раза, а глубина приема радиосигналов – в три раза.

Для отработки вопросов прочности и технологии заводом «Красное Сормово» были построены натурный отсек из титанового сплава, а также полунатурный отсек из другого, более прочного сплава титана, предназначенного для использования на перспективных сверхглубоководных АПЛ. Отсеки были доставлены в Северодвинск, где в специальной док-камере прошли статические и усталостные испытания.

АПЛ 945-го проекта предназначена для ведения борьбы не только с ракетными подводными лодками противника, но и с надводными кораблями из состава авианосных соединений и ударных группировок. Повышение боевого потенциала достигалось за счет усиления ракетно-торпедного и торпедного вооружения, прогресса в развитии систем обнаружения, целеуказания, связи, навигации, внедрения информационно-управляющих комплексов, а также улучшения основных тактико-технических элементов – скорости, глубины погружения, маневренности, скрытности, надежности и живучести.

Подводная лодка проекта 945 выполнена по двухкорпусной схеме. Легкий корпус имеет эллипсоидную носовую и веретенообразную кормовую оконечности. Закрытие забортных отверстий осуществляется при помощи шпигатных затворов и кингстонов на всех цистернах главного балласта.

Прочный корпус, выполненный из титанового сплава, имеет относительно простые формообразования – цилиндрическая средняя часть и конические оконечности. Концевые переборки – сферические. Конструкция крепления к корпусу прочных цистерн исключает изгибные напряжения, возникающие при обжатии лодки на глубине.

Корпус лодки разделен на шесть водонепроницаемых отсеков. Имеется система аварийного продувания двух цистерн главного балласта с помощью продуктов сгорания твердого топлива.

Экипаж лодки – 31 офицер и 28 мичманов, для которых созданы относительно хорошие условия обитаемости. АПЛ оборудована всплывающей спасательной камерой, способной вместить весь ее экипаж.

Главная энергетическая установка номинальной мощностью 43.000 л. с. включает один водоводяной реактор ОК-650А (180 мВт) и один парозубчатый агрегат. Реактор ОК-650А имеет четыре парогенератора, по два циркуляционных насоса для первого и четвертого контуров, три насоса третьего контура.

Лодка оснащена двумя турбогенераторами переменного тока, двумя питательными и двумя конденсаторными насосами. Для обслуживания потребителей постоянного тока имеется две группы аккумуляторных батарей и два обратимых преобразователя.

Гребной многолопастный винт обладает улучшенными гидроакустическими характеристиками и уменьшенной частотой вращения.

В случае выхода из строя главной энергетической установки для последующего ее ввода предусмотрены аварийные источники электроэнергии и резервные средства движения. Имеются два дизель-генератора ДГ-300 с обратимыми преобразователями (2 х 750 л. с.) с запасом топлива на 10 суток работы. Они предназначены для выработки постоянного тока для гребных электродвигателей и переменного – для общекорабельных потребителей.

Для обеспечения движения под водой со скоростью хода до 5 узлов АПЛ оборудована двумя гребными электродвигателями постоянного тока мощностью по 370 кВт, каждый из которых работает на свой винт.

Лодка оснащена гидроакустическим комплексом МГК-503 «Скат-КС» (с аналоговой обработкой информации). Комплекс связи «Молния-М» включает систему спутниковой связи и буксируемую антенну «Параван».

Комплекс ракетно-торпедного вооружения и боевая информационно-управляющая система обеспечивают одиночную и залповую стрельбу без ограничений по глубине погружения (вплоть до предельной). В носовой части корпуса установлено четыре 533-мм и два ТА калибром 650 мм. В боекомплект входит до 40 единиц оружия – ракето-торпеды и торпеды.

Головная лодка 945-го проекта, К-239 «Карп», была заложена в Сормово 8 мая 1982 г., спущена на воду 29 июля 1983 г. и вступила в строй 21 сентября 1984 г. Второй однотипный корабль, К-276 «Краб», был заложен в августе 1983 г. и спущен на воду в апреле 1984 г. АПЛ вошла в состав ВМФ осенью 1987 г. В 1996 году К-276 (командир капитан 1 ранга В. Соколов) было присвоено более благозвучное название – «Кострома».

Дальнейшим развитием лодки проекта 945 стала АПЛ проекта 945А (шифр «Кондор»), Ее основным отличием от кораблей предыдущей серии был измененный состав вооружения, включавший шесть 533-мм торпедных аппаратов. В боекомплект лодки были включены стратегические крылатые ракеты «Гранат», предназначенные для поражения наземных целей на дальности до 3000 км. Лодку оснастили и восемью комплектами ПЗРК самообороны «Игла».

Число водонепроницаемых отсеков возросло до семи. Лодка получила усовершенствованную энергетическую установку мощностью 48.000 л. с. с реактором ОК-650Б (190 мВт). В выдвижных колонках разместили два подруливающих устройства (по 370 л.с.). По уровню демаскирующих признаков (шумности и магнитному полю) лодка проекта 945А стала самой малозаметной в советском флоте.

Первый усовершенствованный корабль, К-534 «Зубатка», был заложен в Сормове в июне 1986 г., спущен на воду в июле 1988 г. и вступил в строй 28 декабря 1990 г. В 1995 году «Зубатку» переименовали в «Нижний Новгород» (командир капитан 1 ранга И. Воронков). Затем последовал К-336 «Окунь» (заложен в мае 1990 г., спущен в июне 1992 г. и вошел в строй в 1993 году). В 1995 г. эта АПЛ была переименована в «Псков».

Пятая АПЛ, строившаяся по усовершенствованному проекту 945Б («Марс») и по своим характеристикам практически соответствующая требованиям к лодкам 4-го поколения, была разрезана на стапеле в 1993 году.

11 февраля 1992 г. у острова Кильдин, в территориальных водах России, К-276 (командир капитан 2 ранга И. Локоть) столкнулась а американской АПЛ «Батон Руж» (тип «Лос-Анджелес»), пытавшейся осуществлять скрытное слежение за российскими кораблями в районе проведения учений. В результате столкновения «Краб» отделался повреждениями рубки (имеющий ледовые подкрепления). Положение американского атомохода оказалось значительно более тяжелым, он с трудом сумел дойти до базы, после чего было принято решение не ремонтировать лодку, а вывести ее из состава флота.

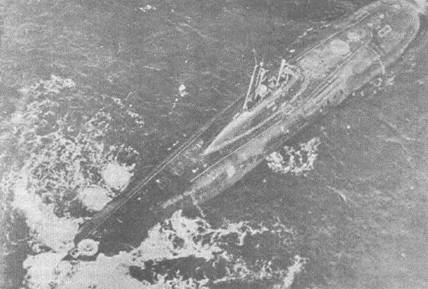

АПЛ проекта 945

Все большие АПЛ проектов 945 и 945А в настоящее время продолжают нести службу на Северном флоте в составе 1-й флотилии подводных лодок (место базирования – Ара-губа) кроме Б-239 «Карп», которая в 1998 г. выведена из боевого состава.

Для расширения фронта строительства многоцелевых подводных лодок 3-го поколения в июле 1976 г. было принято решение создать на базе «Горьковского» проекта 945 новую, более дешевую АПЛ, основным отличием которой от своего прототипа должно было стать применение в корпусных конструкциях вместо титанового сплава стали. Поэтому разработка корабля, получившего проектный номер 971 и шифр «Щука-Б», велась по прежнему тактико-техническому заданию, минуя стадию эскизного проектирования.

Особенностью новой АПЛ, разработка которой была поручена ленинградскому СКБ «Малахит», было значительное, приблизительно в пять раз по сравнению с самой совершенной отечественной торпедной лодкой 2- го поколения, снижение уровня шумности. Этот результат предполагалось достичь за счет реализации более ранних наработок в области повышения скрытности как конструкторского коллектива СКБ (где в начале 70-х годов разрабатывался проект сверхмалошумной АПЛ), так и ученых ЦНИИ им. академика А.Н. Крылова.

Усилия создателей корабля увенчались успехом: по уровню скрытности новый атомоход впервые в истории отечественного подводного кораблестроения превзошел лучший американский аналог – многоцелевую АПЛ 3-го поколения «Лос-Анджелес».

АПЛ проекта 971 получила мощное ударное вооружение, значительно превосходящее (по числу и калибру торпедных аппаратов, а также ракетно-торпедному боекомплекту) потенциалы отечественных и зарубежных подводных лодок аналогичного назначения. Как и корабль проекта 945, новая лодка должна была вести борьбу с подводными лодками и корабельными фуппировками противника, осуществлять минные постановки, вести разведку и участвовать в проведении операций специального назначения.

Технический проект «Щуки-Б» был утвержден 13 сентября 1977 г. Однако в дальнейшем он подвергся доработке, вызванной необходимостью «подтянуть» технологический уровень гидроакустического комплекса к уровню американцев, вновь вырвавшихся в этой области вперед. На их лодках 3-го поколения (тип «Лос-Анджелес») был установлен ГАК AN/ BQQ-5 с цифровой обработкой информации, что обеспечивало значительно более точное выделение полезного сигнала на фоне помех. Другой новой «вводной», обусловившей необходимость внесения изменений в проект, стало требование военных оснастить АПЛ нового поколения стратегическими крылатыми ракетами «Гранат».

В ходе доработки, завершившейся в 1980 г., лодка получила новый цифровой гидроакустический комплекс с повышенными характеристиками, а также систему управления вооружением, допускающую использование крылатых ракет.

В конструкции АПЛ проекта 971 были реализованы такие новаторские решения, как комплексная автоматизация боевых и технических средств, сосредоточение управления кораблем, его оружием и вооружением в едином центре – главном командном пункте (ГКП), применение всплывающей спасательной камеры (которая успешно прошла проверку на лодках 705-го проекта).

Подводная лодка 971-го проекта относится кдвухкорпусномутипу. Прочный корпус выполнен из высокопрочной стали с пределом текучести 100 кгс/мм2 . Все основное оборудование, ГКП, боевые посты и рубки размещены в амортизированных зональных блоках, представляющих собой пространственные каркасные конструкции с палубами. Амортизация существенно уменьшает акустическое поле корабля, а также позволяет обезопасить экипаж и оборудование от динамических перегрузок, возникающих при подводных взрывах. Кроме того, блочная компоновка позволила рационализировать процесс строительства корабля: монтаж оборудования был перенесен из стесненных условий отсека непосредственно в цех, на доступный со всех сторон зональный блок. После завершения монтажа зональный блок «закатывается» в корпус лодки и подсоединяется к магистральным кабелям и трубопроводам корабельных систем.

На АПЛ применена развитая система двухкаскадной амортизации, значительно снижающая структурный шум. Все механизмы размещены на амортизированных фундаментах. Каждый зональный блок изолирован от корпуса АПЛ резинокордными пневматическими амортизаторами, образующими второй каскад виброизоляции.

За счет внедрения комплексной автоматизации экипаж лодки удалось сократить до 73 человек (в том числе 31 офицера), что почти в два раза меньше численности экипажа американской АПЛ типа «Лос-Анджелес» (141 человек). По сравнению с АПЛ проекта 671 РТМ на новом корабле несколько улучшены и условия обитаемости.

Энергетическая установка корабля включает один реактор водоводяного типа на тепловых нейтронах ОК- 650Б (190 мВт) с четырьмя парогенераторами (по два циркуляционных насоса для первого и четвертого контуров, три насоса третьего контура) и паровую одновальную блочную паротурбинную установку с широким резервированием состава механизации. Мощность на валу – 50.000 л. с.

Установлены два турбогенератора переменного тока. Для потребителей постоянного тока имеется две группы аккумуляторных батарей и два обратимых преобразователя.

Лодка оснащена семилопастным винтом с улучшенными гидроакустическими характеристиками и уменьшенной частотой вращения.

В случае выхода из строя главной энергетической установки для последующего ее ввода предусмотрены аварийные источники электроэнергии и вспомогательные средства движения – два подруливающих устройства с гребными электродвигателями постоянного тока мощностью по 410 л. е., обеспечивающие скорость движения порядка 5 узлов и служащие также для маневрирования на ограниченных акваториях.

На борту корабля имеются два дизель-генератора ДГ-300 с обратимыми преобразователями (2 х 750 л. с.) с запасом топлива на 10 суток работы. Они предназначены для выработки постоянного тока для гребных электродвигателей и переменного – для общекорабельных потребителей.

Гидроакустический комплекс МГК-540 «Скат-3» с цифровой системой обработки информации имеет мощную систему шумопеленгования и гидролокации. В его состав входит развитая носовая антенна, две бортовые антенны большой протяженности, а также буксируемая протяженная антенна, размещенная в контейнере, расположенном на вертикальном оперении.

Дальность обнаружения целей посредством нового комплекса возросла по сравнению с ГАС, установленных на лодках второго поколения, в три раза. Значительно сократилось и время определения параметров движения цели.

Кроме ГАК, АПЛ проекта 971 снабжены высокоэффективной, не имеющей мировых аналогов системой обнаружения подводных лодок и надводных кораблей противника по кильватерному следу (установленная на лодке аппаратура позволяет фиксировать такой след спустя многие часы после прохождения подводной лодки противника).

На корабле установлен навигационный комплекс «Симфония-У», а также комплекс радиосвязи «Молния-МЦ» с системой космической связи «Цунами» и буксируемой антенной.

Торпедо-ракетный комплекс включает четыре торпедных аппарата калибром 533 мм и четыре – 650- мм ТА (суммарный боекомплект – более 40 единиц средств поражения, в том числе 28 – калибром 533 мм). Он приспособлен для стрельбы крылатыми ракетами «Гранат», подводными ракетами и ракето-торпедами («Шквал», «Водопад» и «Ветер»), а также торпедами и самотранспортирующимися минами. Кроме того, лодка может осуществлять постановки обычных мин. Управление стрельбой крылатыми ракетами «Гранат» осуществляется специальным аппаратным комплексом.

В 90-х годах на вооружение подводных лодок поступила универсальная глубоководная самонаводящаяся торпеда УГСТ, созданная «НИИ морской теплотехники» и ГНПП «Регион». Она пришла на смену электрической противолодочной торпеде ТЭСТ-71 М и скоростной противокорабельной торпеде 53-65К. Новая торпеда предназначена для поражения подводных лодок и надводных кораблей противника. Мощная тепловая энергетическая установка и значительный запас топлива обеспечивают ей большой диапазон глубин хода, а также возможность поражения высокоскоростных целей на больших дистанциях. Аксиально-поршневой двигатель на унитарном топливе и малошумный водо-

метный движитель позволяют УГСТ развивать скорость более 50 узлов. Движитель без редуктора напрямую связан с двигателем, что, наряду с другими мерами, позволило значительно увеличить скрытность применения торпеды.

На УГСТ использованы двухплоскостные рули, выдвигающиеся за обводы торпеды после выхода ее из трубы ТА. Комбинированная акустическая аппаратура самонаведения имеет режимы локации подводной цели и поиска надводного корабля по его кильватерному следу. Имеется система проводного телеуправления (длина торпедной катушки – 25 км). Комплекс бортовых процессоров обеспечивает надежное управление всеми системами торпеды при поиске и поражении цели. Оригинальным решением является наличие в системе наведения алгоритма «Планшет», моделирующего на борту торпеды тактическую картину в момент стрельбы, наложенную на цифровую картину акватории (глубины, рельеф дна, фарватеры). После выстрела данные обновляются с борта корабля-носителя. Современные алгоритмы придают торпеде свойства системы с искусственным интеллектом, что позволяет, в частности, использовать одновременно несколько торпед по одной или нескольким целям в сложной мишенной обстановке и при активном противодействии противника.

Длина торпеды УГСТ – 7,2 м, масса – 2200 кг, масса взрывчатого вещества – 200 кг, глубина хода – до 500 м, скорость хода – более 50 уз., дальность стрельбы – до 50 км.

Продолжается совершенствование и ракето-торпед, входящих в состав вооружения АПЛ 971-го проекта. В настоящее время они комплектуются новой второй ступенью, представляющей собой подводную ракету АПР- ЗМ (калибр 355 мм, масса 450 кг, масса БЧ 76 кг) с гидроакустической системой самонаведения, имеющей радиус захвата 2 км. Использование закона наведения с адаптивным углом упреждения позволило сместить центр группировки попаданий ракеты к середине подводной цели, поражая ее в прочный корпус. На торпеде использован регулируемый турбоводометный двигатель на смесевом высококалорийном топливе, обеспечивающий АПР-ЗМ высокую скорость сближения с целью, затрудняющей применение противником средств гидроакустического противодействия. Скорость подводного хода ракеты -18-30 м/с, глубина поражения цели – до 800 м, вероятность поражения цели при среднеквадратичной ошибке целеуказания 300-500 м – 0,9.

В то же время на основании советско-американских договоренностей 1989 года из состава вооружения многоцелевых АПЛ были исключены системы оружия с ядерным снаряжением – ракето-торпеды «Шквал» и «Водопад» с СБП, а также КР типа «Гранат».

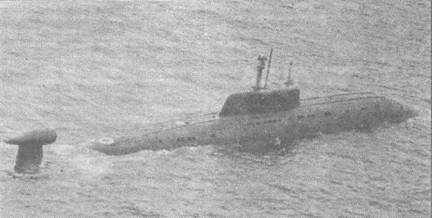

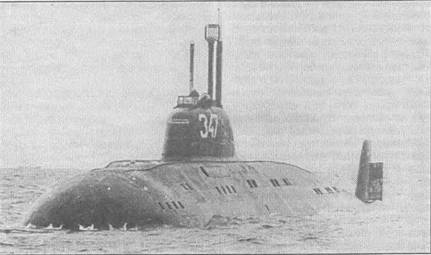

Крейсерская АПЛ проекта 971

Длина наибольшая 110,3 м

Ширина наибольшая 13,6м

Средняя осадка 9,7 м

Водоизмещение:

нормальное 8140 м

полное 12.770 м

Предельная глубина погружения 600 м

Рабочая глубина погружения 520 м

Полная скорость подводного хода 33,0 уз.

Надводная скорость 11,6 уз.

Автономность 100 сут.

Экипаж 73 чел.

«Щука-Б» стала первым типом многоцелевой атомной подводной лодки, серийное строительство которой было организовано первоначально на заводе в Комсомольске-на- Амуре, а не в Северодвинске или Ленинграде, что свидетельствовало о возросшем уровне развития кораблестроения на Дальнем Востоке. Головной атомоход 971 проекта – К-284 – был заложен на берегах Амура в 1980 г. и вступил в строй 30 декабря 1984 г. Уже в процессе его испытаний было продемонстрировано достижение качественно более высокого уровня акустической скрытности. Уровень шумности К-284 на 12-15 дБ (т. е. в 4-4,5 раза) оказался ниже шумности самой «тихой» отечественной лодки предшествующего поколения – 671 РТМ, что давало основания говорить о выходе нашей страны в мировые лидеры по этому важнейшему показателю подводного кораблестроения.

В процессе серийного строительства шло непрерывное совершенствование конструкции корабля, была проведена ее акустическая отработка. Это позволило укрепить достигнутое положение в области скрытности, окончательно ликвидировав былое превосходство Соединенных Штатов.

По НАТОвской классификации новые АПЛ получили обозначение Akula (что вносило определенную путаницу, так как на букву «А» начиналось и название другой советской лодки – Alfa (проект 705). После первых «просто Акул» появились корабли, названные на Западе Improved Akula (вероятно, к их числу были отнесены лодки северодвинской постройки, а также последние «комсомольские» корабли). По сравнению со своими предшественниками они имели скрытность лучшую, чем у усовершенствованных лодок типа «Лос-Анджелес» (SSN-688-I) ВМС США.

Первоначально лодки проекта 971 несли лишь тактические номера. Однако 10 октября 1990 г. вышел приказ главнокомандующего ВМФ В.Н. Чернавина о присвоении лодке К-317 названия «Пантера». В дальнейшем имена получили и другие атомоходы данного проекта. Первая «северодвинская» лодка – К-480 – получила имя «Барс», вскоре ставшее нарицательным для всех атомоходов проекта 971. Первым командиром «Барса» стал капитан 2 ранга С.В. Ефременко. В декабре 1997 г. по ходатайству Татарстана «Барс» переименована в «Ак-Барс»

В1996 году в строй вступила крейсерская АПЛ (КАПЛ) «Вепрь», построенная в Северодвинске. Сохраняя прежние обводы, она имела новые конструкцию прочного корпуса и внутреннюю «начинку». Вновь был сделан серьезный рывок вперед и в области снижения шумности. На Западе этот корабль (а также последующие АПЛ 971-го проекта) назвали Akula-2.

По словам ныне покойного главного конструктора проекта Г.Н. Чернышева (скончавшегося в июле 1997 г.), «Барс» сохраняет большие модернизационные возможности. В частности, задел, имеющийся у «Малахита», позволяет повысить поисковый потенциал атомохода приблизительно в три раза.

По данным военно-морской разведки США, прочный корпус модернизированного «Барса» имеет вставку длиной 4 м. Дополнительный тоннаж позволил, в частности, оснастить лодку «активными» системами снижения вибрации энергетической установки, практически полностью устранив ее воздействие на корпус корабля. По оценкам американских специалистов, по характеристикам скрытности модернизированная лодка 971-го проекта приближается к уровню американской многоцелевой АПЛ 4-го поколения SSN-21 «Сивульф». По скоростным характеристикам, глубине погружения и вооружению эти корабли также приблизительно равноценны. Таким образом, усовершенствованную АПЛ 971-го проекта можно рассматривать как подводную лодку, близкую к уровню 4-го поколения.

1* В 1997 г. K-391 «Кит» переименована в КАПЛ К- 391 «Братск»

2* 1 мая 1998 г. К-295 «Дракон» передан гвардейский андреевский фпаг АПЛ К-133, а строящейся К-152 «Нерпа» – гвардейский андреевский флаг К-56. В августе 1999 г К-295 переименована в КАПП К-295 «Самара».

3* Приказом ГК ВМФ в январе 1998 г. К-419 переименована в К-419 «Кузбасс»

4* В1997 г. КАПЛ «Леопард» передан орден Боевого Красного Знамени

5* С 1997 г. – гвардейская КАПЛ

На Северном Флоте «Барсы» сведены в дивизию, базирующуюся в бухте Ягельная. В частности, в декабре 1995 – феврале 1996 гг. АПЛ «Волк» (на борту находился штатный экипаж АПЛ «Пантера» во главе с капитаном 1 ранга С. Справцевым, старший на борту – заместитель командира дивизии капитан 1 ранга В. Королев), находясь на боевой службе в Средиземном море, осуществлял дальнее противолодочное обеспечение ТАКР «Адмирал Флота Советского Союза Кузнецов». При этом было выполнено длительное слежение за несколькими НАТОвскими субмаринами, в том числе и за американской АПЛ типа «Лос-Анджелес».

Высокая скрытность и боевая устойчивость дают «Барсам» возможность успешно преодолевать противолодочные рубежи, оборудованные стационарными системами дальнего гидроакустического наблюдения, а также противодействие противолодочных сил. Они могут оперировать в зоне господства противника и наносить по нему чувствительные ракетные и торпедные удары. Вооружение «Барсов» позволяет им бороться с подводными лодками и надводными кораблями, а также с высокой точностью поражать наземные объекты крылатыми ракетами.

В случае вооруженного конфликта каждая лодка 971-го проекта способна создать угрозу и сковать значительную группировку сил противника, не допуская нанесения ударов по российской территории.

По данным ученых из МФТИ, приведенным в брошюре «Будущее стратегических ядерных сил России: дискуссия и аргументы» (Долгопрудный, 1995 год), даже при самых благоприятных гидрологических условиях, характерных для Баренцевого моря в зимний период АПЛ проекта 971 могут обнаруживаться американскими лодками типа «Лос Анджелес» с ГАК AN/BQQ-5 на дальности не более 10 км. При менее благоприятных условиях в данном районе мирового океана обнаружить «Барс» гидроакустическими средствами практически невозможно.

Появление кораблей со столь высоким боевым потенциалом изменило ситуацию и заставило ВМС США считаться с возможностью серьезного противодействия со стороны российского флота даже в условиях полного превосходства американских наступательных сил. «Барсы» могут атаковать как сами ударные группировки ВМС США, так и их тылы, включая береговые центры управления, пункты базирования и снабжения, как бы далеко они не находились. Скрытные, а потому недосягаемые для противника, АПЛ 971-го проекта превращают потенциальную войну на океанских просторах в подобие наступления через минное поле, где всякая попытка продвинуться вперед грозит незримой, но реальной опасностью.

Уместно привести характеристику подводным лодкам 971-го проекта, данную видным американским военно-морским аналитиком Н. Полмаром на слушаниях в комитете по национальной безопасности палаты представителей конгресса США: «Появление подводных лодок типа Akula, а также других русских АПЛ 3-го поколения продемонстрировало, что советские кораблестроители ликвидировали разрыв в уровне шумности быстрее, чем ожидалось». Спустя несколько лет, в 1994 году, стало известно, что этот разрыв устранен полностью.

По утверждению представителей ВМС США, на оперативных скоростях порядка 5-7 уз. шумность лодок типа Improved Аки1а, фиксировавшаяся средствами гидроакустической разведки, была меньше шумности наиболее совершенных АПЛ ВМС США типа Improved Los Angeles. По словам начальника оперативного отдела ВМС США адмирала Д. Бурда (Jeremy Boorda), американские корабли оказались не в состоянии сопровождать АПЛ Improved Akula на скоростях менее 6-9 узлов (контакт с новой российской лодкой состоялся весной 1995 года у восточного побережья США). По мнению адмирала, усовершенствованная АПЛ Akula-2 по характеристикам малошумности соответствует требованиям к лодкам 4-го поколения.

Появление уже после окончания «холодной войны» в составе российского флота новых сверхскрытных атомоходов вызвало серьезную озабоченность в США. В 1991 году этот вопрос был поднят в конгрессе. На обсуждение американских законодателей было вынесено несколько предложений, направленных на то, чтобы исправить в пользу США сложившееся положение. В соответствии с ними предполагалось, в частности:

– потребовать от нашей страны придать гласности свои долгосрочные программы в области подводного кораблестроения;

– установить для РФ и США согласованные ограничения на количественный состав многоцелевых АПЛ;

– оказать помощь России в переоборудовании верфей, строящих АПЛ, для выпуска невоенной продукции.

К компании по борьбе с российским подводным кораблестроением подключилась и международная неправительственная экологическая организация «Гринпис», активно выступившая за запрещение подводных лодок с ядерными силовыми установками (в первую очередь, разумеется, российских, представляющих, по мнению «зеленых», наибольшую экологическую опасность). С целью «исключения ядерных катастроф», «Гринпис» рекомендовала правительствам западных стран поставить предоставление финансовой помощи России в зависимости от решения этого вопроса.

Однако темпы пополнения ВМФ новыми многоцелевыми подводными лодками к середине 90-х годов резко замедлились, что сняло для США остроту проблемы, хотя усилия «экологов» (многие из которых, как известно, тесно связаны с НАТОвскими спецслужбами), направленные против российского флота, не прекратились и по сей день.

В настоящее время все многоцелевые атомные подводные лодки 971-го проекта находятся в составе Северного (бухта Ягельная) и Тихоокеанского (Рыбачий) флотов. Они достаточно активно (разумеется, по меркам нынешнего времени) используются для несения боевой службы.

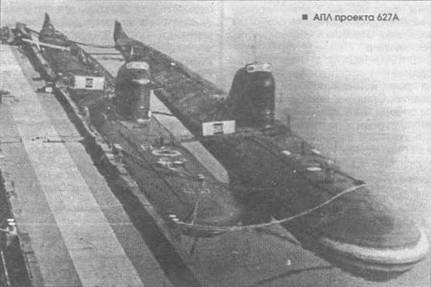

АПЛ проекта П-627А

Примечания:

АТОМНЫЕ ТОРПЕДНЫЕ И МНОГОЦЕЛЕВЫЕ ПОДВОДНЫЕ ЛОДКИ

Поисковые работы по исследованию облика атомной подводной лодки начались в СССР в 1949 году, когда были достигнуты первые реальные результаты в создании советского ядерного оружия и уже четыре года работал исследовательский ядерный реактор. В 1950 году об этих исследованиях в конфиденциальном порядке были оповещены некоторые командующие флотами (в частности, командующий СФ, где, в первую очередь, намечалось внедрение новой техники). 9 сентября 1952 г. И.В. Сталин подписал постановление Совета Министров СССР «О проектировании и строительстве объекта 627». В соответствии с этим документом для проведения работ по созданию атомной подводной лодки (объект, а впоследствии – проект 627) в Москве были сформированы две группы конструкторов и ученых, одной из которых, руководимой В.Н. Перегудовым, было поручено проведение проектной проработки собственно корабля, а второй, возглавляемой Н.А. Доллежалем – его энергетической установки. Научным руководителем всех работ по созданию первой отечественной АПЯ был назначен директор института атомной энергии АН СССР академик А.П. Александров. Общую координацию работ осуществлял один из энтузиастов создания атомных подводных лодок – заместитель председателя СМ СССР В.А. Малышев.

Естественно, наиболее сложной проблемой была разработка ядерной энергетической установки, которую можно было разместить на борту подводной лодки. Первая советская чисто «земная» атомная энергетическая установка мощностью 5 мВт была введена в строй в Обнинске в 1954 году (она использовалась для электроснабжения города). Затем последовал первый корабельный реактор (самый мощный в мире для своего времени), предназначенный для установки на «мирном» атомном ледоколе «Ленин», который являлся, фактически, опытовым судном, служившим для отработки корабельной силовой установки.

Ответственным за разработку паропроизводящей установки для подводной лодки стал НИИ-8 Министерства среднего машиностроения, возглавляемый Н.А. Доллежалем. Проектирование паротурбинной силовой установки выполняло СКБ Кировского завода (главный конструктор М.А.Казак) совместно с СКБ-143. Электрооборудование создавалось заводом «Электросила». Забегая вперед, следует заметить, что, по оценке специалистов, существенным недостатком электро-энергетической установки первой советской АПЛ были навесные электрогенераторы, работавшие лишь совместно с главными турбозубчатыми агрегатами, что лимитировало продолжительность нахождения корабля на «стопе» или на заднем ходу емкостью резервных аккумуляторов.

Пуск опытного «лодочного» реактора, смонтированного в подмосковном Обнинске, состоялся 8 марта 1956 г. Однако «первый блин вышел комом» – из-за конструкционного недостатка крышки реактора сразу же возникла протечка радиоактивной воды. В дальнейшем конструкция крышки была изменена. Не сразу сформировались и требования к ядерной безопасности корабельных энергетических установок. Так, в начале 50-х годов высказывалось предложение, что перегрузку радиоактивного горючего можно будет проводить прямо в открытом море (разумеется, принятие подобных предложений привело бы к облучению каждого, принимающего участие в подобной операции).

Опытная атомная подводная лодка 627-го проекта предназначалась, в первую очередь, для всесторонних испытаний в морских условиях первого образца ядерной энергетической установки с водоводяным реактором. Однако она рассматривалась и как головной образец новой стратегической системы оружия, предназначенной для борьбы с основным «потенциальным противником» – США. Атомоход должен был наносить ядерные удары по военно-морским базам и другим стратегическим целям, расположенным на побережье противника. Для этого его предполагалось вооружить сверхмощной парогазовой торпедой Т-15 (калибр 1550 мм, длина 24 м, дальность хода 40-50 км), оснащенной ядерной боевой частью (габаритами последней и определялись столь чудовищные размеры торпеды). Работы групп проектантов велись в обстановке повышенной секретности, с привлечением крайне узкого круга участников. При этом к ним на первом этапе реализации программы практически не привлекались специалисты ВМФ, что негативно сказалось на формировании облика подводной лодки.

В марте 1953 г. группа В.Н.Перегудова завершила работу над предъэскизным проектом АПЛ. Первый советский атомоход должен был иметь двухкорпусную архитектуру с необычайно большим (более 13) удлинением и поперечным сечением, близким к круговому. Двухвальная силовая установка должна была обеспечить достижение максимальной подводной скорости не менее 25 узл. В формировании архитектуры корабля принимали участие гидродинамики ЦАГИ (К.К.Федаевский), а также ЦНИИ-45 (В.И.Першин). Лодка (впервые в нашей стране) получила «китообразную» форму носовой оконечности, оптимизированную для подводного плавания, но значительно снижающую характеристики корабля в надводном положении. Выбор формы носовой оконечности вызвал серьезную дискуссию среди создателей АПЛ (часть конструкторов настаивала на сохранении традиционной «корабельной» формы). Однако победила точка зрения В.Н.Перегудова, считавшего, что атомоход должен быть приспособлен, в первую очередь, для подводного плавания. В дальнейшем овальная форма носа была реализована на американских АПЛ типа «Скипджек» (головной корабль вступил в строй в 1959 году), а также на всех последующих атомоходах, спроектированных и построенных в США. Однако в СССР она окончательно утвердилась лишь на атомных подводных лодках 2- го поколения.

Максимальная глубина погружения АПЛ проекта 627 по сравнению с тогдашними отечественными и зарубежными дизель-электрическими подводными лодками возрастала в полтора раза (до 300 м). Это потребовало создания новой стали для прочного корпуса, разработку которой поручили ЦНИИ-48 Министерства судостроения (директор Г.И. Копырин). Новый сплав АК-25 был создан на основе одной из марок броневой стали.

Автономность подводного плавания АПЛ проекта 627 должна была составить 50-60 суток, что предъявляло новые, значительно более высокие требования к системе жизнеобеспечения корабля.

Проект первого советского атомохода создался на основе наиболее крупной отечественной дизель-электрической подводной лодки (ДЭПЛ) проекта 611. Было решено сохранить принципиальную компоновку этого корабля, использовав ряд элементов конструкции и бортовых систем.

Полномасштабная разработка опытной АПЛ 627-го проекта, получившей шифр «Кит», была весной 1953 года передана ленинградскому СКБ- 143 (позже известному как ПКБ «Малахит»), главным конструктором которого был назначен В.Н.Перегудов, что обеспечило необходимую преемственность работ. Коллектив ПКБ уже имел опыт разработки подводных лодок с «нетрадиционными» энергетическими установками. В частности, в 1948- 1953 гг. там была создана лодка проекта 617 с парогазотурбинной силовой установкой.

Велись работы и по созданию «главного калибра» корабля – торпеды Т-15. Однако испытания ядерной боевой части для торпеды, проводившиеся на Семипалатинском полигоне, закончились полной неудачей.

В мае 1954 г. завершились работы над техническим проектом АПЛ, а в июле к участию в программе, наконец, были привлечены военно-морские специалисты. Их заключение по проекту новой лодки было далеко не благоприятным: была отмечена проблематичность использования корабля по своему основному назначению – нанесению ядерных ударов по прибрежным объектам на территории потенциального противника. Кроме того, указывалось на недостаточную скорость полного хода, слабое торпедное вооружение, высокую шумность, низкие ресурс и ремонтопригодность, другие недостатки.

АПЛ проекта 627

Это привело к внесению в проект ряда радикальных изменений: АПЛ лишилась «суперторпеды» Т-15, получив взамен усиленное обычное торпедное вооружение. В результате потребовалась почти полная переделка носовой части корпуса до второго отсека включительно. Повышалась максимальная подводная скорость корабля. Подводная лодка была переориентирована на борьбу с боевыми кораблями и транспортами противника. Компоновка помещений лодки (впервые в отечественном подводном кораблестроении) отрабатывалась на специальных деревянных натурных макетах, выполнявшихся для всех отсеков АПЛ.

О масштабах работ по созданию первой отечественной атомной подводной лодки говорит тот факт, что к участию в программе было привлечено 135 предприятий и организаций, расположенных, практически, на всей территории СССР, в том числе 20 КБ и около 80 заводов-поставщиков различного оборудования.

К разработке рабочих чертежей АПЛ проекта 627 приступили в марте 1954 г., еще до окончательного утверждения технического проекта, а в июне 1954 г. на заводе №402 в г. Молотовске (ныне Северное машиностроительное предприятие в г. Северодвинске) в обстановке чрезвычайной секретности, в специально отгороженном участке эллинга начались работы по постройке первого отечественного подводного атомохода.

Торжественная церемония официальной закладки лодки состоялась 24 сентября 1955 г., 9 августа 1957 г. АПЛ была спущена на воду, а 14 сентября 1957 г. была произведена загрузка ядерных реакторов.

Подготовка моряков-подводников для первого отечественного атомохода (а также для последующих атомных подводных лодок 1-го поколения) велась на натурном стенде, сооруженном в г.Обнинске. Первым командиром АПЛ был назначен капитан 1 ранга Л.Г. Осипенко, а командиром электромеханической части, в ведении которого находилась и атомная энергетическая установка, стал инженер- капитан 2 ранга Б. П. Акулов.

С 3 июля лодка, получившая тактический номер К-3, вышла на ходовые испытания, проходившие в Белом море. 4 июля 1958 г. в 10 часов 3 минуты впервые в истории отечественного флота для движения корабля была использована атомная энергия.

Испытания завершились 1 декабря 1958 г. В ходе них мощность энергетической установки была ограничена 60% от номинальной. При этом была достигнута скорость 23,3 узла, что на 3 узла превысило расчетную величину. За успешное освоение новой техники, впервые после окончания Великой Отечественной войны, командиру К-3 Л.Г.Осипенко было присвоено звание Героя Советского Союза. В настоящее время его имя присвоено учебному центру по подготовке экипажей АПЛ в г.Обнинске.

В январе 1959 г. К-3 была передана ВМФ для опытной эксплуатации, которая завершилась в 1962 г., после чего АПЛ стала «полноценным» боевым кораблем Северного флота.

Двухкорпусная лодка с корпусом большого, почти «торпедного» удлинения (13,3) имела почти круглое поперечное сечение. Носовой оконечности была придана эллипсовидная форма, а корма имела «плоские» обводы, обусловленные двухвальной компоновкой.

Прочный корпус изготавливался из стали АК-25 и разделялся на девять водонепроницаемых отсеков:

1-й – носовой торпедный,

2-й – аккумуляторный и жилой,

3-й – отсек центрального поста, 4-й – отсек вспомогательного оборудования,

5-й – реакторный отсек,

6-й – турбинный отсек,

7-й – электромеханический отсек,

8-й и 9-й – жилые отсеки и отсеки корабельных систем.

Корабль был оснащен атомной энергетической установкой с номинальной мощностью 35.000 л. е., включающей два водоводяных реактора ВМ-А по 70 мВт (размещенных последовательно друг за другом в диаметральной плоскости корабля в средней части корпуса) с парогенераторами (побортно от них) и два турбозубчатых агрегата 60-Д суммарной мощностью 35.000 л.с. Для АПЛ были разработаны специальные малошумные винты регулируемого шага (ВРШ).

Реакторный отсек оснастили железоводной биологической защитой, обеспечивающей радиационную безопасность экипажа. Имелось два дизельгенератора постоянного тока ДГ-400 (с дизелями М-820). Вспомогательные гребные электродвигатели обеспечивали движение со скоростью до 8 узлов.

Для повышения акустической скрытности лодки основное оборудование амортизировалось, применялись вибродемпфирующие покрытия, легкий корпус корабля также (впервые в мире на АПЛ) получил противогидролокационное покрытие. Однако, несмотря на принятые меры, по уровню шумов первый советский атомоход значительно превосходил своих американских аналогов.

Лодка оснащалась гидроакустическим вооружением, основу которого составляла гидроакустическая станция (ГАС) МГ-200 «Арктика-М», работающая в режиме шумо- и эхопеленгования. Антенна станции располагалась в передней части ограждения рубки. Кроме того, имелись ГАС обнаружения гидроакустических сигналов и звукоподводной связи «Свет», шумопеленгаторная станция «Марс-16КП» и гидролокационная станция обнаружения подводных препятствий «Луч».

Радиолокационное вооружение включало РЛС обнаружения надводных целей и управления торпедной стрельбой «Призма» и станцию радиолокационной разведки «Накат».

Средства радиосвязи были аналогичны использованным на ДЭПЛ проектов 611 и 613. Состав штурманского вооружения был дополнен навигационной системой «Плутон», обеспечивающей кораблевождение и использование оружия при плавании в пределах 80° северной и южной широт.

Торпедное вооружение размещалось в носовой части лодки. Оно включало восемь 533-мм ТА. Боекомплект – 20 торпед СЭТ-53 или 53-61МА. В зависимости от выполняемых задач существовали варианты загрузки. Впервые в советском подводном флоте обеспечивалась возможность торпедной стрельбы на глубинах до 100 м. Выработка данных для торпедной стрельбы обеспечивалась автоматом «Торий».

Корабль имел систему кондиционирования и вентиляции, обеспечивающую требуемый уровень температурно-влажностного режима при нахождении в подводном положении (разработанную ГИПХ под руководством В.С.Шпака). В системе был использован химический способ поглощения углекислого газа и пополнения кислорода (следует заметить, что подобное решение, увеличивающее опасность возникновения на борту корабля пожара, привело в 1970 году к гибели АПЛ К-8).

Длина наибольшая 107,4 м

Ширина наибольшая 7,9 м

Средняя осадка 5,7 м

Водоизмещение, м³ :

нормальное 3065

полное 4750

Запас плавучести 30%

Предельная глубина погружения 300 м

Полная скорость подводного хода 30 уз.

Надводная скорость 15 уз.

Автономность 60 сут.

Экипаж 104 чел.

Первый подводный атомоход практически сразу же приступил к освоению арктического района. В 1959 году К-3 под командованием капитана 1 ранга Л.Г.Осипенко прошла под арктическими льдами 260 миль. 17 июля 1962 г. эта АПЛ выполнила переход к Северному полюсу, однако всплыть на поверхность помешал плотный ледовый покров, толщина которого достигала 12 м.

Вскоре после арктического похода подводной лодке К-3 было присвоено название «Ленинский комсомол».

В дальнейшем К-3 прошла модернизацию, заключавшуюся в проведении ряда доработок, повысивших надежность паропроизводительной установки, замене некоторого оборудования, установке новой системы торпедной стрельбы, усовершенствовании радиоэлектронного оборудования. Антенну ГАС «Арктика-М» перенесли из ограждения рубки в носовую оконечность лодки, где был сформирован выступающий за обводы корпуса наплыв, а над торпедными аппаратами была размещена антенна новой шумопеленгаторной станции МГ- 10.

По своим основным характеристикам АПЛ проекта 627 значительно превосходила первенца американского атомного подводного флота – лодку SSN-571 «Наутилус», вступившую в строй в сентябре 1955 г. (на 3,5 года раньше, чем К-3). В частности, советская субмарина имела значительно большую подводную скорость (около 30 уз против 22 уз у американского аналога) и предельную глубину погружения (соответственно, 300 и 210 м).

Эксплуатация АПЛ «Ленинский комсомол» продолжалась до 1991 года, при этом лодка несла службу наравне с другими атомоходами. В августе 1967 г., во время возвращения с боевой службы, в Норвежском море на борту лодки возник пожар, вызванный возгоранием гидравлики. В результате аварии погибло 39 человек.

После списания «Ленинского комсомола» существовали планы переоборудования его в корабль-музей (соответствующий проект был разработан КБ «Малахит»), Однако по ряду причин этого не случилось.

22 октября 1955 г. Совет Министров СССР принял постановление о разработке на основе АПЛ проекта 627 серийной атомной подводной лодки проекта 627А (шифр «Кит»). При сохранении основных технических решений, оборудования и главной энергетической установки, новые субмарины должны были иметь повышенную живучесть и надежность, усовершенствованное штурманское вооружение. Для создания более благоприятных условий работы ГАС «Арктика-М» ее антенну разместили в килевой части носовой оконечности в специальном наплыве. Над торпедными аппаратами установили антенну шумопеленгаторной станции МГ-10.

Весной 1956 года в СКБ-143 был разработан технический проект усовершенствованного корабля, а осенью того же года была завершена переработка рабочих чертежей и эксплуатационной документации. В 1955 году, не дожидаясь результатов испытания первого атомохода и завершения проектных работ, в Северодвинске развернулись работы по строительству серии из 12 кораблей проекта 627А. Первая АПЛ – К-5 – была заложена в августе 1956 г., спущена на воду в сентябре 1958 г., а вошла в строй Северного флота 27 декабря 1959 г. В ходе испытаний К-5, при мощности энергетической установки, составляющей 80% от номинальной, была достигнута самая высокая в мире скорость длительного подводного хода – 28 узлов. Расчеты показывали, что при выходе на максимальную мощность скорость должна была достичь 30 узлов.

Длина наибольшая 107,4 м

Ширина наибольшая 7,9 м

Средняя осадка 5,7 м

Водоизмещение нормальное 3101 м1

Запас плавучести … 30 %

Предельная глубина погружения 300 м

Полная скорость подводного хода 30 уз

Надводная скорость . 15 уз

Автономность 50 сут.

Экипаж 110 чел.

Вслед за К-5 в состав Северного флота 31 августа 1960 г. вошла вторая однотипная лодка – К-8. Затем последовали К-52 (23 декабря 1961 г.), К-21 (23 декабря 1961 г.), К-11 (23 декабря 1961 г.), К-133 (16 октября 1962 г.), К-181 (16 октября 1962 г.); К-115 (30 декабря 1962 г.), К-152 (4 ноября 1961 г.), К-42 (4 ноября 1963 г.) и К-50 (20 декабря 1963 г.).

Экипажи для первых серийных атомоходов формировались в Ленинграде на базе дивизиона строящихся ПЛ 615-го проекта. В конце 1957 года дивизион строящихся АПЛ был переведен в Северодвинск. Офицеры электромеханических боевых частей, а также командиры лодок проходили стажировку в Обнинске.

Первым местом базирования атомоходов стала Западная Лица, где началось формирование бригады АПЛ. В августе 1961 г. разросшаяся бригада была реорганизована в две дивизии. Все лодки проектов 627 и 627А вошли в состав дивизии с тактическим номером «3» (дивизия «31» укомплектовывалась лодками 658-го проекта). По системе НАТОвской индексации кораблям проектов 627 и 627А было при-. своено обозначение November.

Первоначально надежность лодок проекта 627 и 627А было относительно низкой. Причина этого крылась, в первую очередь, в низком ресурсе парогенераторов главной энергетической установки. Уже через несколько сот часов работы в трубных пучках парогенераторов возникали микроскопические трещины, сквозь которые вода из первого контура попадала во второй контур, повышая в нем уровень радиоактивности,'Недостаточная надежность ГЭУ не позволила использовать атомоходы проекта 627А во время Карибского кризиса осенью 1962 года, хотя в составе Северного флота имелось к тому времени уже шесть АПЛ проектов 627 и 627А.

АПА проекта 627 (К-3 после модернизации)

Однако постепенно, по мере «доводки» техники и освоения ее личным составом, надежность атомоходов первого поколения повышалась. Уже в 1961 г. четыре АПЛ пр.627 и 627А под командованием Л.М.Жильцова, В.П.Рыкова, В.И.Зверева и В.Л.Березовского выполнили арктический поход, при этом К-52 (В.П.Рыков) прошла под ледяным панцирем 516 миль, а К-3 (Л.М.Жильцов) достигла 82-й широты.

Продолжительное подледное плавание совершила лодка пр.627А К- 21 (В.Н.Чернавин), прошедшая в 1962 году подо льдом 1700 миль. При этом попутно отрабатывалась тактика подледного плавания, методика ориентирования в подледном пространстве, а также всплытия в полыньях.

Все это позволило постепенно приступить к привлечению лодок 627- го проекта к несению т.н. боевой службы – слежению за морскими носителями ядерного оружия потенциального противника и поддержанию постоянной готовности к нанесению по ним, в случае получения соответствующего приказа, упреждающего удара. Несение боевой службы как особый вид деятельности кораблей ВМФ начало практиковаться с 1961 года. На первом этапе для этого использовались дизель-электрические подводные лодки и надводные корабли. В 1965 году первый выход для слежения за американскими ракетоносцами и авианосцами выполнили советские АПЛ.

Впервые удачный поиск и относительно длительное слежение за «фактическим противником» – ударным авианосцем «Саратога» – осуществила в Атлантике в 1965 году К-181 (капитан 1 ранга Б.С.Борисов). Советская АПЛ в течение четырех суток сидела «на хвосте» у американского корабля.

Увеличение интенсивности боевой службы и задействование атомных подводных лодок быстро принесло свои плоды: если в 1964 году дизель- электрическими подводными лодками в ходе БС было достигнуто 16 обнаружений подводных целей, то в 1965 г., когда «на сцену» вышли атомные подводные лодки 627-го проекта, число обнаружений возросло до 42. Однако следует признать, что АПЛ первого поколения не предназначались для охоты за субмаринами противника: была велика их шумность, гидроакустическое оборудование имело относительно низкие характеристики. Поэтому контакты с американскими атомными подводными лодками имели, как правило, кратковременный характер и длительного слежения за ними установить не удавалось. В то же время следует заметить, что и американский флот, располагая к середине 1960-х годов специализированными малошумными противолодочными АПЛ типа «Трешер», также не смог обеспечить регулярное слежение за советскими ракетными атомоходами 1-го поколения, обладавшими относительно высокой шумностью.

АПЛ 627-го проекта совершили ряд дальних походов, вписав яркие страницы в историю отечественного и мирового подводного мореплавания. Эти походы имели, помимо прочего, и огромное морально-политическое значение: советский флот впервые доказал на деле, что может противостоять на равных флотам США и Великобритании. В сентябре 1963 г. АПЛ К-115 (командир капитан 2 ранга Р. Дубяга, старший похода – капитан 1 ранга В.Кичев) совместно с К-178 (проект 658М, командир капитан 2 ранга Михайловский) совершила подо льдами Северного Ледовитого океана переход на Тихоокеанский флот, пройдя за шесть суток 1600 миль. Командиру АПЛ было присвоено звание Герой Советского Союза.

В том же 1963 г. К-181 (капитан 2 ранга Ю.А.Сысоев, старший похода командующий СФ адмирал В.А.Касатонов) выполнила очередной высокоширотный поход, всплыв 29 сентября на Северном полюсе. Командиру АПЛ и старшему на походе присвоили звание Герой Советского Союза. АПЛ была награждена Орденом Красного Знамени.

Для проверки возможности использования атомоходов в южных широтах АПЛ К-133 в 1963 г. совершила поход в экваториальные районы Атлантики.

Этот опыт пригодился в 1966 году, когда К-133 (командир капитан 2 ранга Л.Н.Столяров) из состава 3-й дивизии подводных лодок Северного Флота совместно с ракетоносцем К-116 (командир капитан 2 ранга В.Виноградов) совершила «кругосветный» переход на ТОФ через Атлантический и Тихий океаны, пройдя в подводном положении за 54 суток почти 20000 миль. Руководителю перехода контр-адмиралу А.Сорокину, командирам АПЛ, командирам электромеханических БЧ капитанам 2 ранга Самсонову и Морозову, а также зам. командира по ПЧ капитану 2 ранга Усенко присвоили звание Герой Советского Союза. Подготовка к выполнению столь сложного задания была проведена в рекордно короткие сроки: в течение месяца моряками были отработаны три курсовые задачи.

В 1966 году К-14 (командир – капитан 1 ранга Д.Н.Голубев) совершила 17-суточный переход подо льдами Арктики, проложив трассу, по которой в дальнейшем осуществлялась перегонка атомоходов европейской постройки на Тихоокеанский флот. Несколько позже движение в обратном направлении освоили и «комсомольские» лодки новых проектов. Старшему на переходе командиру дивизии контр-адмиралу Игнатову и командиру АПЛ было присвоено звание Герой Советского Союза.

В 1968 году очередной подледный переход на ТОФ выполнила и К-42 (капитан 2 ранга В.И.Заморев), прошедшая под арктическими льдами совместно с К-55 (пр.658М). Этот поход отличался от предшествующих тем, что лодки несли на борту штатное ядерное оружие.

В то же время служба АПЛ проекта 627А сопровождалась не только успехами, но и трагедиями. Это было, к сожалению, неизбежной платой за освоение нового (трагедий с человеческими жертвами не избежали также ни американские, ни китайские подводники-атомники). 12 апреля 1970 г. во время крупномасштабных учений «Океан» затонупа К-8 (командир капитан 2 ранга В. Бессонов). Корабль специально не готовился к участию в этих учениях, он завершил боевую службу в Средиземном море. Пополнив запасы продовольствия и средств регенерации с надводного корабля, К-8, согласно первоначальному плану, в подводном положении прошла Гибралтарский пролив и вышла в Атлантику, где и получила 7 апреля приказ следовать в заданный район для участия в учениях. В дальнейшем корабль на связь не выходил.

8 апреля в 21.30 в Бискайском заливе, в нескольких сотнях миль от берегов Испании, на борту лодки в 3- м отсеке возник пожар, вызванный возгораниями патронов регенерации. Сработала система аварийной защиты реактора, и корабль, всплывший в надводное положение, остался практически без электроэнергии. Дизель- генераторы из-за неисправности использовать не удалось. На вторые сутки был израсходован запас воздуха, что затруднило выравнивание дифферента и поддержание плавучести. Экипаж боролся за живучесть корабля более трех суток, однако спасти К-8 не удалось. В седьмой и восьмой отсеки начала поступать забортная вода. 12 апреля в 6.18 лодка затонула на глубине 4680 м, унеся с собой жизни 52 членов экипажа. Часть людей была эвакуирована на советские суда, подошедшие к месту аварии. Командиру лодки капитану 2 ранга В. Бессонову посмертно присвоено звание Герой Советского Союза. Его именем и именем НМС (начальника медицинской службы) капитана м/с Соловья названы улицы в г. Гремиха.

Все лодки проекта 627А были выведены в резерв и списаны в 1989- 1992 гг. К-115, К-14, К-^2, К-133 и К- 181 завершили свою службу на Тихом океане, остальные – на Северном флоте.

После отказа от достройки ракетной атомной подводной лодки П-627А – носителя стратегической крылатой ракеты П-20 – была предпринята попытка переоборудовать этот корабль в опытовую подводную лодку – ПТ-627А, предназначенную для испытания новых 650-мм торпед, перспективного гидроакустического комплекса, а также отработки винтов регулируемого шага.

В 1960-1961 гг. в СКБ-143 был подготовлен сокращенный технический проект и начато рабочее проектирование. Однако в ноябре 1961 года все работы были прекращены и производственный задел по лодке был использован для постройки АПЛ проекта 627.

На первых атомных подводных лодках как в СССР, так и в США были использованы паропроизводящие установки с водоводяными реакторами. Однако в 1957 году в состав американских ВМС вошел второй опытный атомоход- «Сивульф», оснащенный реактором с жидкометаллическим теплоносителем (ЖМТ). Применение реакторов с ЖМТ позволяло улучшить КПД энергетической установки за счет более высокой температуры теплоносителя на выходе из реактора и повышения температуры перегретого пара.

Работы над корабельным реактором аналогичного типа начались в СССР в 1955 году. 22 октября 1955 г. вышло партийно-правительственное постановление о создании опытной атомной торпедной подводной лодки проекта 645 с 2-х реакторной паропроизводящей установкой с жидкометаллическим теплоносителем (сплав свинец-висмут). Первоначально разработка АПЛ осуществлялась под руководством главного конструктора В.Н.Перегудова, в 1956 году его сменил А.К.Назаров. Главными наблюдающими от ВМФ были А.Н.Донченко и А.С.Губкин.

Тактико-техническое задание на новую лодку не выдавалось, работы были начаты непосредственно со стадии технического проекта: предполагалась, что АПЛ пр. 645 должна была отличаться от лодки 627-го проекта лишь энергетической установкой, что позволило бы с максимальной объективностью оценить достоинства ГЭУ с жидкометаллическим теплоносителем. Однако полностью этот замысел осуществить не удалось. В проект корабля вносились изменения, обусловленные опытом эксплуатации первых атомоходов, а также результатами испытаний опытной ядерной энергетической установки с жидкометаллическим теплоносителем на стенде физико-энергетического института.

Работы по техническому проекту АПЛ были закончены осенью 1956 года. Следует заметить, что при этом не ставились жесткие требования по шумности лодки и влиянию ее акустических помех на работу бортовых гидроакустических станций. В рамках проектирования были выполнены лишь расчеты критических оборотов гребных винтов и воздушного шума в отсеках корабля.

В ноябре 1957 г. были выпущены рабочие чертежи, а 15 июня 1958 г. в Северодвинске была проведена закладка опытного атомохода. Его спуск на воду состоялся 1 апреля 1962 г., а 30 октября 1963 г. АПЛ проекта 645 с тактическим номером К-27 была включена в состав ВМФ. За освоение новой техники в 1966 г. командиру АПЛ было присвоено звание Герой Советского Союза.

Как и корабли 627-го проекта, новая АПЛ предназначалась для борьбы с надводными кораблями и транспортными судами противника при действиях на океанских и удаленных морских театрах.

Прочный корпус подводной лодки был выполнен из нового сплава стали с пределом текучести 60 кгс/мм² . Еще одним нововведением по сравнению с проектом 627 явилось применение плоских межотсечных переборок, способных выдерживать давление 12,5 кгс/см² , что обеспечивало аварийное всплытие с глубины до 100 м при затоплении любого из отсеков.

Для изготовления легкого корпуса, балластных цистерн, ограждения рубки и оконечностей корабля была впервые применена маломагнитная сталь с пределом текучести 40 кгс/мм2 . Это позволило при той же величине магнитного поля АПЛ почти вдвое уменьшить массу размагничивающего устройства, на 50% сократить потребляемую им мощность и в два раза – число отверстий в прочном корпусе для прохода кабеля размагничивающего устройства.

Прочный корпус лодки делился на девять водонепроницаемых отсеков несколько иного, чем на проекте 627, расположения:

1-й – торпедный;

2-й – аккумуляторный и жилой;

3-й – центральный пост;

4-й – реакторный;

5-й – турбогенераторный (в нем размещались также холодильные установки и вспомогательные механизмы);

6-й – турбинный;

7-й – электродвигательный;

8-й – жилой (в нем, также, были размещены холодильники);

9-й – жилой (в нем размещались и рулевые машины).

Перемещение тяжелых реакторов ближе к носу корабля позволило улучшить дифферентовку, однако такое компоновочное решение одновременно ухудшило условия обеспечения радиационной безопасности центрального отсека, а радиолокационную- и радиорубку потребовалось перенести на нижнюю палубу.

Главная энергетическая установка мощностью 35.000 л. с. состояла из 2-х реакторной паропроизводящей и двухвальной паротурбинной установок, двух автономных (а не навесных, как на АПЛ 627-го проекта) турбогенераторов и аккумуляторной батареи.

Входящие в состав ГЭУ два ядерных реактора ВТ-1 с жидкометаллическим теплоносителем свинец-висмут имели суммарную мощность 146 мВт. Температура теплоносителя на выходе из реактора составляла 440°С, а температура перегретого пара – до 355°С. Реакторы обладали рядом эксплуатационных преимуществ. В частности, их расхолаживание осуществлялось без использования парогенераторов и насосов первого контура за счет естественной циркуляции сплава и включения каналов расхолаживания. Исключалась возможность распространения радиоактивности во второй контур и в энергетические отсеки в случае нарушения плотности парогенераторов в результате большего давления во втором контуре по сравнению с первым.

АПЛ проекта ПТ-627А

В составе автономного турбогенератора (АТГ) входила однокорпусная активная турбина с редуктором, конденсатор и электрический генератор постоянного тока. На АТГ правого борта был применен планетарный редуктор. Мощность на клеммах составляла 1600 кВт при напряжении тока 320 В и частоте вращения 1500 оборотов в минуту. Автономные турбогенераторы позволяли осуществлять широкое маневрирование подводной лодки при любых режимах работы ГЭУ и длительном ходе под гребными электродвигателями при выходе из строя обоих главных турбозубчатых агрегатов (лодка была оснащена двумя двигателями подкрадывания ПГ-116 мощностью по 450 л.с.).

В отличие от корабля проекта 627 применение вспомогательной дизель-электрической установки не предусматривалось (создатели атомохода несколько опрометчиво полагали, что наличие автономных турбогенераторов обеспечивает необходимую надежность энергетической установки).

Впервые была применена новая система поддува и контроля за давлением в отсеках, управляемая из центрального поста.

Центральный пост АПЛ 645-го проекта по сравнению с кораблем 627-го проекта стал более просторным и удобным. По составу гидроакустического, радиолокационного, телевизионного и штурманского вооружения, а также средствам связи лодка была практически аналогична АПЛ проекта 627 (ГАС «Арктика-М», РЛС «Накат-М», навигационный комплекс «Плутон-645»). В то же время на корабле был установлен второй перископ, повысивший надежность визуального наблюдения.

Торпедное вооружение АПЛ 645- го проекта состояло из четырех носовых торпедных аппаратов калибром 533 мм с боекомплектом 12 торпед типа 53-57 и СЭТ-65. Впервые в мире на лодке 645-го было применено устройство быстрого заряжания торпедных аппаратов. Оно имело индивидуальные для каждого ТА механизмы подачи торпед, позволяющие осуществлять одновременное заряжание.

За создание энергетической установки нового типа для АПЛ проекта 645 группе специалистов в 1964 году была присуждена Ленинская премия.

Длина наибольшая 109,8 м

Ширина наибольшая 8,3 м

Средняя осадка 5,9 м

Водоизмещение:

нормальное 3420 м3

полное 4380 м3

Запас плавучести . 28,0%

Предельная глубина погружения 300 м

Рабочая глубина погружения 270 м

Полная скорость подводного хода 30,2 уз.

Надводная скорость 14,7 уз.

Автономность 50 сут.

Экипаж 105 чел.

В процессе эксплуатации в легком корпусе корабля появились многочисленные трещины различной протяженности. Выяснилось, что главная причина растрескивания заключалась в том, что маломагнитная сталь обладает низкой коррозионно-механической прочностью: под действием морской воды в ней развивалась межкристаллическая коррозия, приводящая к образованию трещин. В дальнейшем от применения маломагнитной стали на подводных лодках было решено отказаться. Также не оправдало себя в ходе эксплуатации и размагничивающее устройство. Оказалось, что оно спроектировано неудовлетворительно, степень компенсации магнитного поля и его стабильность были недостаточными.

Столь же неудачным решением, как показал опыт эксплуатации корабля 645-го проекта, оказался и отказ от вспомогательной дизель-энергетической установки.

Меры по снижению акустического поля АПЛ 645-го проекта были, как выяснилось, явно недостаточными. Шумность лодки оказалась не только выше шумности АПЛ ВМС США, но и значительно превышала требования, установленные ВМФ СССР. Уже в ходе эксплуатации корабля были проведены доработки, направленные на повышение его акустической скрытности.

Однако главные сложности при эксплуатации лодки доставила энергетическая установка с реакторами на ЖМТ. Значительно усложнилась эксплуатация лодки при длительной стоянке, а также при доковании: требовалось поддержание температуры теплоносителя первого контура выше температуры его плавления (125°С). Затруднялось проведение ремонтных работ по первому контуру вследствие загрязнения его оборудования высокоактивным полонием-210, образующимся при нейтронном излучении висмута.

Значительно усложнилось оборудование места базирования АПЛ с реактором на ЖМТ (требовалась система приготовления сплава, емкости и устройства для приема с АПЛ радиоактивного теплоносителя).

После вступления в строй К-27 совершила два похода на полную автономность. Во время походов АПЛ ходила на различных глубинах (вплоть до рабочих) и скоростях. При этом особенности ГЭУ не накладывали каких- либо ограничений на эксплуатацию корабля.

В мае 1968 г. К-27 вышла в море для проверки работоспособности энергетической установки, а также для отработки учебно-боевых задач. 24 мая при проверке параметров работы ГЭУ на режимах полного хода произошло резкое падение мощности реактора. Одновременно был отмечен значительный рост давления в газовой системе первого контура, увеличение уровня теплоносителя в буферной емкости и появление воды в аварийном конденсаторе.

Наиболее вероятной причиной возникновения аварии, в результате которой погибло девять членов экипажа атомохода, являлось резкое ухудшение теплосъема в активной зоне из-за попадания в нее окислов сплава свинец-висмут и шлаков.

В связи с аварией потребовались дополнительные исследования воздействия сплава и растворенных в нем окислов на циркуляцию теплоносителя, а также состояние поверхностей контура, изучение условий образования нерастворимых шлаков и пылевидных окислов. Полученные результаты были использованы при разработке ГЭУ для лодок 705-го проекта.

После аварии восстановление К- 27 было признано нецелесообразным. В течение 13 лет она находилась в резерве, после чего была затоплена в Карском море.

26 мая 1958 г. в Соединенных Штатах, на верфи Электрик Боут (фирма Дженерал Дайнэмикс) в г. Гротоне (шт. Коннектикут), была заложена первая в мире специализированная противолодочная атомная подводная лодка SSN-597 «Таллиби», оптимизированная для борьбы с советскими ракетными субмаринами. 9 ноября 1960 г. она вступила в строй ВМС США. В 1962-1967 гг. американский флот пополнился 14 значительно более совершенными и мощными «подводными охотниками» типа «Трешер». Эти однокорпусные одновальные субмарины водоизмещением 3750/4470 т развивали полную подводную скорость около 30 узлов и могли погружаться на глубину до 250 м. Отличительными чертами «киллеров» (как прозвали противолодочные АПЛ американские моряки) были относительно малая шумность, сверхмощное гидроакустическое оборудование и сравнительно умеренное (однако вполне достаточное для решения противолодочных задач) торпедное вооружение, состоящее из четырех 533-мм ТА, расположенных в средней части корпуса под углом к диаметральной плоскости корабля.

Большая АПЛ проекта 671

Если отечественные торпедные атомоходы первого поколения (проекты 627, 627А и 645) создавались для борьбы с надводными кораблями противника, то во второй половине 50- х годов стало очевидно, что и Советскому Союзу необходимы АПЛ с «противолодочным уклоном», способные вести борьбу с ракетными ПЛ «потенциального противника» на позициях вероятного использования ими оружия, обеспечивать развертывание собственных ПЛАРБ (осуществляя противодействие подводным и надводным силам, действующим на противолодочных рубежах), а также защищать корабли и транспорты от вражеских подводных лодок. Разумеется, не снимались и традиционные для торпедных ПЛ задачи борьбы с надводными кораблями противника (в первую очередь – авианосцами), действия на коммуникациях, осуществления минных постановок и т.п.

Работы по исследованию облика атомоходов 2-го поколения начались в СССР в конце 50-х годов. 28 августа 1958 г., в соответствии с правительственным постановлением, для новых АПЛ развернулось проектирование унифицированной паропроизводящей установки. Приблизительно в то же время был объявлен конкурс проектов лодок 2-го поколения, в котором приняли участие ведущие конструкторские коллективы страны, специализирующиеся на подводном кораблестроении – СКБ-143, ЦКБ-18 и СКБ-112 «Судопроект». Наибольшим техническим заделом обладало ленинградское СКБ-143, которое на основе своих более ранних (1956-58 г.) инициативных проработок, выполненных под руководством А.Б. Петрова, подготовило технические предложения по торпедной (проект 671) и ракетной (проект 639) лодкам.

Отличительными особенностями этих проектов стали усовершенствованная гидродинамика, отработанная с привлечением специалистов московского филиала ЦАГИ,одновальная компоновка, применение переменного трехфазного тока, а также увеличенный диаметр прочного корпуса, что обеспечивало поперечное размещение двух новых, более компактных ядерных реакторов, унифицированных для АПЛ 2-го поколения.

По итогам конкурса СКБ-143 получило задание на проектирование атомной торпедной подводной лодки 671-го проекта (шифр «Ерш») с нормальным водоизмещение 2000 т и рабочей глубиной погружения не менее 300 м. Отличительной особенностью нового корабля должна была стать мощная гидроакустика (в условиях конкурса впервые специально оговаривались размеры ГАС).

Если на АПЛ первого поколения была применена электрическая система постоянного тока (что было логично для ДЭПЛ, где основным источником энергии при движении в подводном положении являлись аккумуляторные батареи), то на атомоходах второго поколения было решено перейти на переменный трехфазный ток.

Тактико-техническое задание на новый атомоход было утверждено 3 ноября 1959 г., в марте 1960 г. был выполнен эскизный, а в декабре того же года – технический проекты.

Создание АПЛ проекта 671 велось под руководством главного конструктора Г.Н. Чернышева (ранее он участвовал в проектировании лодок пр. 617, 627, 639 и 645). Исходя из того, что новая подводная лодка предназначалась, в первую очередь, для уничтожения американских ПЛАРБ в районах их боевого патрулирования (т.е. на «чистой воде», а не подо льдами Арктики), заказчик, под усиленным давлением разработчика, счел возможным отказаться от требования обеспечения надводной непотопляемости при заполнении водой любого из отсеков лодки.

Как и на атомоходах 1-го поколения, на новой лодке было решено применить двухреакторную энергетическую установку, полностью удовлетворяющую требованиям надежности. Была создана компактная паропроизводящая установка с высокими удельными показателями, почти вдвое превышающими соответствующие параметры предшествующих энергетических установок.

«В виде исключения» Главком ВМФ С.Г. Горшков дал согласие использовать в проекте 671 один гребной вал, что позволило уменьшить водоизмещение и шумность. За счет перехода на одновальную схему обеспечивалось получение значительно более высоких, чем у зарубежных аналогов, подводных скоростей.

Реализация одновальной схемы позволила разместить в одном отсеке главный турбозубчатый агрегат и оба автономных турбогенератора со всем сопутствующим оборудованием. Это обеспечило уменьшение относительной длины корпуса лодки. Т. н. адмиралтейский коэффициент, характеризующий эффективность использования мощности силовой установки корабля, превзошел аналогичный показатель АПЛ проекта 627 примерно в два раза и фактически сравнялся с коэффициентом американских АПЛ типа «Скипджек». В конструкции прочного корпуса было решено применить новую сталь марки АК-29, что позволяло увеличить глубину погружения.

В отличие от АПЛ 1-го поколения, новый корабль было решено оснастить автономными (а не навешенными на ГТЗА) турбогенераторами, что повышало надежность работы электроэнергетической системы.

Согласно первоначальным проектным проработкам, торпедные аппараты планировалось сдвинуть к центру корабля, как на американских АПЛ типа «Трешер», расположив их под углом к диаметральной плоскости АПЛ. Однако в дальнейшем выяснилось, что при подобной компоновке скорость подводной лодки в момент торпедной стрельбы не должна была превышать 11 узлов (что оказалось неприемлемым по тактическим соображениям: в отличие от американских АПЛ типа «Трешер», советская лодка предназначалась для борьбы не только с подводными лодками, но и крупными надводными кораблями противника). Кроме того, при «американской» компоновке серьезно осложнялись торпедопогрузочные работы, и становилось полностью невозможным пополнение боекомплекта в море. В результате торпедные аппараты на АПЛ 671-го проекта было решено установить в носовой части корабля, над антенной ГАС.

В 1960 году ленинградский Адмиралтейский завод приступил к подготовке строительства серии новых торпедных атомоходов. Акт о приемке в состав ВМФ СССР головной лодки 671 – го проекта – К-38 (заводской номер «600»)- председатель правительственной комиссии Герой Советского Союза Г.И. Щедрин подписал 5 ноября 1967 г. В дальнейшем в Ленинграде было построено еще 14 АПЛ данного типа. Три корабля (К-314, К-454 и К-469) были достроены по измененному проекту. Отличие заключалось в оснащении их, помимо традиционных торпед, и ракето-торпедным комплексом «Вьюга», принятым на вооружение 4 августа 1969 г. Ракето-торпеда обеспечивала поражение подводных, надводных и береговых целей ядерным зарядом на дальностях 10- 40 км. Ее пуск выполнялся из стандартных 533-мм торпедных аппаратов с глубины до 50-60 м.

Двухкорпусная подводная лодка с характерным «лимузинным» ограждением выдвижных устройств имела прочный корпус, выполненный из высокопрочной стали АК-29, толщина листов которой достигала 35 мм. Внутренние плоские переборки были рассчитаны на давление 10 кгс/см² . Корпус корабля делился на семь водонепроницаемых отсеков:

1-й – торпедный, аккумуляторный и жилой;

2-й – центральный пост, провизионные и вспомогательные механизмы;

3-й – реакторный;

4-й – турбинный (в нем же размещены и автономные турбоагрегаты);

5-й – электротехнический и вспо-

могательных механизмов (в нем же находился и санблок);

6-й – жилой и дизель-генераторный;

7-й – рулевой (здесь же расположены гребные электродвигатели и камбуз).

Конструкция легкого корпуса, носовая часть надстройки, вертикальное и горизонтальное оперение были выполнены из маломагнитной стали. Ограждение выдвижных устройств рубки, а также средняя и кормовая части надстройки изготавливались из алюминиевого сплава, а крупногабаритный обтекатель антенны гидроакустического комплекса и рули – из титановых сплавов. Для лодки проекта 671 (а также ее дальнейших модификаций) была характерна тщательная отделка обводов наружного корпуса.

Балластные цистерны имели кингстонную (а не шпигатную, как на всех предыдущих советских ПЛ послевоенных проектов) конструкцию.

Корабль получил систему кондиционирования и очистки воздуха, люминесцентное освещение, а также более удобную (по сравнению с атомоходами 1-го поколения) планировку кают и кубриков, современное санитарно-бытовое оборудование.

Главная энергетическая установка АПЛ 671-го проекта (имевшая номинальную мощность 31.000 л.с.) включала две паропроизводящих установки ОК-300 (водоводяной реактор ВМ-4 тепловой мощностью 72 мВт и четыре парогенератора ПГ-4Т), автономные для каждого борта. Перезарядка активной зоны реактора должна была производиться с циклом восемь лет.

По сравнению с реакторами 1-го поколения, компоновка ядерных энергетических установок второго поколения была существенно изменена. Реактор стал более компактным и «плотным». Была реализована схема «труба в трубе», а также произведено «навешивание» насосов первого контура на парогенераторы. Сократилось количество трубопроводов большого диаметра, соединяющих основные элементы установки (фильтр 1-го контура, компенсаторы объема и т.п.). Практически все трубопроводы первого контура (малого и большого диаметра) разместили в необитаемых помещениях и закрыли биологической защитой. Существенно изменились системы контрольно-измерительных приборов и автоматики ядерной силовой установки. Возросла доля дистанционно-управляемой арматуры (клапанов, задвижек, заслонок и т. п.).

Паротурбинная установка состояла из главного турбозубчатого агрегата ГТЗА-615 и двух автономных турбогенераторов ОК-2 (последние обеспечивали выработку переменного тока 380 В, 50 Гц и включали турбину и генератор мощностью 2000 кВт).

В качестве резервного средства движения были применены два электродвигателя постоянного тока ПГ- 137 (2 х 275 л. е.), каждый из которых приводил во вращение свой двухлопастный гребной винт малого диаметра. Имелись две аккумуляторные батареи, а также два дизель-генератора (200 кВт, 400 В, 50 Гц). Все основные механизмы и устройства имели автоматизированное и дистанционное управление.

При создании АПЛ проекта 671 определенное (хотя и недостаточное) внимание уделялось и вопросам снижения шумности. В частности, было применено гидроакустическое резиновое покрытие легкого корпуса, сократилось количество шпигатов. В результате акустическая заметность лодки по сравнению с атомоходами 1- го поколения уменьшилась приблизительно в пять раз.

Подводная лодка была оснащена всеширотным навигационным комплексом «Сигма». Имелась телевизионная система наблюдения за общей и ледовой обстановкой МТ-70, способная, при благоприятных условиях, выдавать видовую информацию на глубине до 50 м.

Однако основным информационным средством корабля являлся гидроакустический комплекс МГК-300 «Рубин», разработанный ЦНИИ «Морфизприбор» под руководством главного конструктора Н.Н. Свиридова и имеющий максимальную дальность обнаружения целей порядка 50-60 км. Он включал носовой гидроакустический излучатель низкой частоты, высокочастотную антенну ГАС миноискания МГ- 509 «Радиан» в передней части ограждения выдвижных устройств рубки, станции звукоподводной связи, гидроакустической сигнализации и ряд других элементов. «Рубин» обеспечивал круговой обзор, независимое автоматическое сопровождение и определение курсовых углов целей, дальнометрирование методом эхолокации, а также обнаружение активных гидроакустических средств противника.

После 1976 года, в ходе модернизации, на большинстве лодок 671-го проекта ГАК «Рубин» был заменен на более совершенный комплекс «Рубикон» с инфразвуковым излучателем, имеющий максимальную дальность обнаружения более 200 км. На ряде кораблей МГ-509 был также заменен на более современный МГ-519.

Выдвижные устройства включали перископ ПЗНС-10, антенну системы радиоопознования МРП-10 с ответчиком, радиолокационный комплекс «Альбатрос», радиосвязные антенны ВАН-М или «Анис» и «Ива», пеленгатор «Завеса», а также устройство РКП (работа компрессора под водой). Имелись гнезда для ряда съемных антенн, устанавливаемых при решении конкретных задач.

На борту подводной лодки был установлен навигационный комплекс, обеспечивающий курсоуказание и счисление пути.

Вооружение корабля состояло из шести 533-мм торпедных аппаратов, обеспечивающих стрельбу на глубинах до 250 м.

Торпедный комплекс занимал верхнюю треть первого отсека. Торпедные аппараты располагались в два горизонтальных ряда. В диаметральной плоскости корабля, над первым рядом ТА, находился торпедопогрузочный люк. Все делалось дистанционно: торпеды затягивались в отсек, перемещались по нему, загружались в аппараты и опускались на стеллажи при помощи гидроприводов.

Управление торпедной стрельбой обеспечивалось ПУТС «Брест-671».

В боекомплект входило 18 торпед и мин (СЭТ-65, 53-65к, ТЭСТ-71, ПМР-1, Р-1). Вариант загрузки выбирался в зависимости от решаемых задач. Постановка мин могла производиться при скорости до 6 узлов.

Длина наибольшая 92,5 м

Ширина наибольшая 10,6 м

Водоизмещение:

нормальное 4250 м3

полное 6085 м3

Запас плавучести 32,1%

Предельная глубина погружения 400 м

Рабочая глубина погружения 320 м

Полная скорость подводного хода 33,5 уз.

Надводная скорость 11,5 уз.

Автономность 60 сут.

Экипаж 76 чел.

По сравнению с наиболее современным американским аналогом – атомной подводной лодкой SSN 637 «Стерджен» (головной корабль серии вступил в строй 3 марта 1967 г.) советская субмарина имела более высокую подводную скорость (соответственно 29 и 33,5 узлов), несколько большую глубину погружения и соизмеримый боекомплект. В то же время американская АПЛ обладала меньшей шумностью и более совершенным гидроакустическим оборудованием, что обеспечивало ей лучшие поисковые возможности. Среди советских подводников бытовало мнение, что «если американская лодка обладает дальностью обнаружения 100 км, то наша – лишь 10 км». Вероятно, это было преувеличением, однако проблемы скрытности и повышения дальности обнаружения противника на лодках пр.671 в полной мере так и не удалось решить.

Головной корабль 671-го проекта – К-38 – вошел в состав Северного флота. Его первым командиром стал капитан 2 ранга Е.Д. Чернов. В ходе испытаний новый атомоход развил кратковременную максимальную подводную скорость более 34,5 узлов, став (на данный момент времени) самой быстроходной подводной лодкой в мире. До 1974 г. Северный Флот пополнился еще 11 однотипными АПЛ, которые первоначально базировались в губе Западная Лица. В период с 1981 по 1983 годы они были передислоцированы в Гремиху. На Западе эти корабли получили кодовое наименование Victor (в дальнейшем- Victor 1).

Элегантные, весьма фотогеничные «Викторы» имели яркую, насыщенную событиями биографию. Их можно было встретить фактически во всех морях и океанах, где Советский флот нес боевую службу. При этом АПЛ демонстрировали достаточно высокие поисковые и боевые возможности. В частности, «автономки» в Средиземном море продолжались вместо положенных 60 почти 90 суток. Известен случай, когда штурман К-367 записал в журнале: «определили место корабля по отдаче якоря на авианосце «Нимитц» (который отшвартовался в порту Неаполя). При этом АПЛ не входила в территориальные воды Италии, но вела слежение за американским кораблем.

В 1979 году, во время очередного обострения советско-американских отношений, АПЛ К-38 и К-481 осуществляли несение боевой службы в Персидском заливе, где в тот период находилось до 50 кораблей ВМС США. Плавание проходило в чрезвычайно сложных условиях (температура воды у поверхности достигала 40°). По воспоминаниям участника похода А.Н. Шпортько (командира К-481),- в энергоотсеках лодок воздух нагревался до 60-70°, а в жилых помещениях – до 40-50°. Кондиционеры работали на полную мощность, но техника (спроектированная для использования преимущественно в северных широтах) не справлялась: холодильные машины начинали нормально работать только на глубине 60 м, где температура забортной воды понижалась до 10- 15°.

Лодки имели по два сменных экипажа, размещавшихся на плавбазе «Березина», стоявшей в Аденском заливе или у острова Сокотра. Поход продолжался шесть месяцев и прошел, в целом, весьма удачно. По мнению А.Н. Шпорько, советские АПЛ действовали в Персидском заливе весьма скрытно: если ВМС США их кратковременно и обнаруживали, то не могли правильно классифицировать, а тем более организовать 'преследование. Впоследствии эти выводы были подтверждены и данными разведки. В то же время слежение за американскими кораблями осуществлялось на дальности применения ракетного и ракетно-торпедного оружия: а случае получения соответствующего приказа они были бы с вероятностью, близкой к 100%, отправлены на дно.

АПЛ проекта 671 К-53 (командир капитан 2 ранга Ю. Скатов, старший на борту капитан 1 ранга И,И. Пахомов) после столкновения с TP «Братство» в 1984 г. в Средиземном море.

В сентябре-октябре 1971 г. К-38 и К-323 совершили автономный подледный поход в Арктику. В январе 1974 г. начался уникальный 107-суточный переход двух атомоходов 670-го и 671- го проектов под командованием капитанов 2 ранга В.Д.Хайтарова и В.П.Гонтарева с Северного на Тихоокеанский флот. Маршрут проходил по Атлантике (до мыса Доброй Надежды), Индийскому и Тихому океанам. После прохода Фареро-Исландского противолодочного рубежа лодки двигались в тактической группе (один корабль шел на глубине 100, а другой – 150 м). Фактически это был первый опыт столь продолжительного следования АПЛ в составе тактической группы.

10-25 марта лодки совершили заход в порт Бербера (Сомали), где их экипажи получили короткий отдых. 29 марта, в ходе несения боевой службы, они имели кратковременный контакт с американскими надводными противолодочными кораблями и оторвались от них, уйдя на большую глубину. 13 апреля, после завершения боевой службы в заданных районах Индийского океана, лодки в надводном положении, лидируемые судном обеспечения «Башкирия», направились к Малакскому проливу.

Во время перехода температура забортной воды достигала 28°. Системы кондиционирования воздуха не справлялись с поддержанием требуемого микроклимата: относительная влажность в отсеках лодок составляла 90%, а температура воздуха поднималась до 70°. За отрядом советских кораблей осуществляли почти непрерывное слежение американские базовые патрульные самолеты Локхид Р-3 «Орион», базировавшиеся на атолле Диего-Гарсия.

В Малакском проливе, куда корабли вошли 17 апреля, американская «опека» стала еще более плотной: к «Орионам» присоединились многочисленные противолодочные вертолеты. 20 апреля на борту АПЛ 671-го проекта из-за повышенной влажности загорелся один из узлов ГАС «Рубин». Однако усилиями экипажа пожар был быстро ликвидирован. 25 апреля корабли прошли проливную зону и, оторвавшись от наблюдения, ушли на глубину. 6 мая АПЛ В.П. Гонтарева вошла в Авачинскую губу. 7 мая к ней присоединился и второй атомоход.

В январе 1976 года ракетный подводный крейсер стратегического назначения К-171, а также АПЛ К-469, выполнявшая функции охранения, совершили еще один переход с СФ на ТОФ. Через Атлантический океан корабли шли на удалении всего 18 кабельтовых друг от друга. Пролив Дрейка миновали на различной глубине, постоянно поддерживая связь по ЗПС. После пересечения экватора лодки разошлись и следовали на Камчатку (куда прибыли в марте) каждая по собственному маршруту. В течение 80 суток было пройдено 21754 мили, причем за весь переход К-469 лишь один раз (в районе Антарктиды) всплывала на перископную глубину.

К-147, оборудованная новейшей, не имеющей мировых аналогов системой слежения за АПЛ противника по кильватерному следу, 29 мая – 1 июля 1985 г. под командованием капитана 2 ранга В.В. Никитина приняла участие в учениях подводных сил Северного Флота «Апорт», в ходе которых выполнила шестисуточное непрерывное слежение за американской ПЛАРБ «Симон Боливар» (тип «Лафайет»), пользуясь акустическими и неакустическими средствами.

Весьма драматический случай произошел с К-314 (командир капитан 1 ранга A.M. Евсеенко) в марте 1984 г. Осуществляя совместно с БПК «Владивосток» слежение за американской ударной группой в составе авианосца «Китти Хок» и семи кораблей охранения, маневрировавшей в Японском море, советская лодка 21 марта, во время всплытия для уточнения надводной обстановки, пропорола кормой днище американского авианосца на протяжении почти 40 м. В результате маневры ВМС США были свернуты и «Китти Хок», теряя через пробоину мазут, «уполз» в японский док, а советский атомоход, лишившийся гребного винта, на буксире проследовал в бухту Чажма, где также стал на ремонт.

Это событие вызвало резко негативный резонанс в американской печати. Специализирующиеся на военно-морской тематике журналисты отметили слабость охранения АУГ, что позволяло лодкам «потенциального противника» всплывать непосредственно под килем авианосцев.

Время берет свое. 14 марта 1989 г. была списана первая лодка 671-го проекта – К-314, находившаяся в составе Тихоокеанского флота. В 1993-1996 гг. боевой состав флота покинули и остальные АПЛ этого типа. Однако утилизация заслуженных кораблей затянулась. В настоящее время большинство из них находится в отстое, годами ожидая своей участи.

Несмотря на определенную «противолодочную» специализацию, большие (до 1977 г. АПЛ относились к крейсерским, после 1977 г. – к большим АПЛ) АПЛ 671-го проекта являлись все же многоцелевыми кораблями, призванными бороться и с надводными кораблями противника. При этом наиболее важными и сложными целями являлись ударные авианосцы США. В 1955 г. в состав американских ВМС вошел авианосец нового поколения «Форрестол» водоизмещением 78000 т. В дальнейшем ВМС США быстро пополнились кораблями, имевшими близкие характеристики, а в 1961 г. в строй вступил первый в мире атомный авианосец «Энтерпрайз» (89600 т). Одной из важных особенностей американских авианосцев послевоенного поколения являлась усовершенствованная система противоторпедной защиты, при создании которой был реализован богатый опыт ВМС США, накопленный в годы Второй мировой войны. А совершенствование противолодочных средств авианосного соединения, в частности – широкое использование вертолетов ПЛО, внедрение новых корабельных гидроакустических комплексов большой мощности, буксируемых ГАС переменной глубины и противолодочных управляемых ракет (типа ASROC, «Икара», «Марафон»), потребовало увеличения дальности применения противокорабельного торпедного оружия.

АПЛ проекта 671PT

С целью расширения боевых возможностей лодок 671-го проекта в борьбе с надводными кораблями (в первую очередь – ударными авианосцами противника) в ноябре 1961 г. было принято совместное решение ВМФ и Министерства судостроительной промышленности об усилении торпедного вооружения за счет оснащения АПЛ новыми сверхмощными дальноходными торпедами 65-76 калибра 650 мм. Одна-две такие торпеды могли полностью вывести из строя крупный боевой корабль. Использование мощной ядерной боевой части еще больше увеличивало потенциал этого оружия. Другой важнейшей особенностью крупнокалиберных торпед была их способность преодолеть 50- киллометровое расстояние со средней скоростью 50 узлов (до настоящего времени ни одна зарубежная торпеда не обладает подобными возможностями).

Для размещения нового крупногабаритного оружия на борту лодки 671-го проекта потребовалось внесение ряда изменений в конструкцию корабля, в частности, увеличение длины торпедного отсека.

Модернизированный корабль оснащался противолодочным ракетным комплексом «Вьюга», разработка которого велась с 1960 г. на свердловском ОКБ-9 Уралмашзавода под руководством главных конструкторов Ф.Ф. Петрова и Н.Г. Кострулина. Ракета, входящая в комплекс, должна была выстреливаться из ТА подводных лодок на глубине 50-60 м, выходить из воды и, летя по баллистической траектории, доставлять в район цели ядерный боеприпас. Предусматривалось создание ракет калибром 533 и 650 мм («Вьюга-53» и «Вьюга-65»).

4 августа 1969 г. правительственным постановлением № 617-209 комплекс «Вьюга» с ракетой 81Р (533 мм) был принят на вооружение ВМФ. Он мог поражать подводные цели на дальностях 10-40 км. Следует заметить, что американский аналог «Вьюги», ПЛРК Гудьир Эрспейс Корпорейшнл UUM-44A SUBROC, начал разрабатываться в 1958 году и был принят на вооружение ВМС США в 1965 году. По сравнению с советским комплексом он имел несколько больную максимальную дальность стрельбы (порядка 50 км), что было обусловлено большей дальностью действия американского гидроакустического комплекса Рейтеон AN/BQQ-2 по сравнению с отечественным ГАК «Рубин».

В ходе модернизации проекта были изменены и некоторые технические элементы силовой установки АПЛ. В связи с необходимостью дальнейшего снижения акустического поля турбозубчатый агрегат и автономные турбогенераторы с обслуживающими механизмами были установлены на общей раме в едином агрегате с двухкаскадным амортизирующим креплением.

Вместо дизель-генератора постоянного тока мощностью 200 кВт лодка получила более мощный дизель-генератор на 460 кВт. При вынужденном расхолаживании в море паропроизводящей установки обоих бортов это обеспечивало в подводном перископном положении ход под гребными электродвигателями или подзарядку аккумуляторных батарей.

Усиление торпедного и ракето- торпедного вооружения, а также изменения в составе энергетической установки, применение более совершенных средств управления торпедной стрельбой потребовали увеличения длины прочного корпуса на 8,8 м и увеличения его диаметра на 0,1-0,5 м. Это обусловило рост водоизмещения лодки и незначительное снижение ее скоростных характеристик.

В 1963 году началось проектирование модернизированной АПЛ (проект 671РТ). 15 июля 1967 г. была утверждена техническая документация на корабль.

По сравнению с АПЛ пр.671 у лодок пр.671РТ несколько изменилось и расположение отсеков прочного корпуса:

1-й – торпедные аппараты и боезапас, жилые помещения и провизионные;

2-й – каюты, кают-компания и столовая мичманского и личного составов, камбуз и ДУК (специальная система, обеспечивающая выброс за борт лодки мусора);

3-й – центральный пост, провизионные камеры и вспомогательные механизмы;

4-й – реакторы;

5-й – блок ГТЗА-АТГ, опреснительная установка и пост энергоустановки;

6-й – компрессоры, пароэжекторные холодильные установки, преобразователи ПР-501-2;

7-й – жилые помещения, дизель-генератор;

8-й – гребные электродвигатели, приводы рулей, камбуз, химический пост.

Корабль получил усовершенствованный ГАК МГК-300Т «Рубин». Боевые возможности лодки значительно возросли за счет оснащения ее боевой информационно-управляющей системой (БИУС) «Ладога». В отсеке легкого корпуса за рубкой размещалась протяженая буксируемая связная антенна системы «Параван», обеспечивающая прием сверхдлинных волн на глубине до 160 м.

Вооружение состояло из четырех 533-мм и двух 650-мм ТА. Боезапас определялся в зависимости от решаемых задач.

Было решено строить лодки проекта 671 РТ в Горьком, на заводе «Красное Сормово», где после сдачи флоту серии ПЛАРК проекта 670 образовалась «пауза». На одной из лодок Горьковской постройки – К-387 – были впервые применены малошумные гребные винты, размещенные по схеме «тандем».

В 1971 году строительство АПЛ проекта 671 РТ началось и на Адмиралтейской верфи в Ленинграде (что объяснялось недостаточно высоким темпом работ в Нижнем). Ленинградцы внесли ряд усовершенствований в технологию постройки кораблей: вместо блочного метода был применен более передовой агрегатно-блочный. Посредством специального устройства рамы с уже смонтированными агрегатами массой до 350 т вдвигались внутрь секции через ее торец.

Длина наибольшая 101,8 м

Ширина наибольшая 10,8 м

Средняя осадка 7,3 м

Водоизмещение:

нормальное 4673 м3

полное 7190 м3

Запас плавучести 29,0%

Предельная глубина погружения 400 м

Рабочая глубина погружения 320 м

Полная скорость подводного хода 31,7 уз.

Надводная скорость 11,7 уз.

Автономность 60 сут.

Экипаж 88 чел.

На «Красном Сормове» было построено четыре лодки проекта 671 РТ. Первая из них, К-387, была заложена 2 апреля 1971 г., за ней последовала закладка К-371 (12 мая 1973 г.), К-467 (6 сентября 1975 г.) и К-488 (15 декабря 1976 г.). Корабли были спущены на воду, соответственно, 2 сентября 1972 г., 30 июля 1974 г., 12 августа 1976 г. и 8 октября 1977 г. и были приняты ВМФ 30 декабря 1972 г., 29 декабря 1974 г., 29 декабря 1976 г. и 29 октября 1978 г.

Ленинградские лодки – К-495, К- 513 и К-517 – были заложены 28 сентября 1974 г., 22 июля 1975 г. и 23 марта 1977 г., спущены на воду 26 августа 1975 г., 21 августа 1976 г. и 24 августа 1978 г. Они были приняты ВМФ 30 декабря 1975 г., 27 декабря 1976 г. и 31 декабря 1978 г. Все корабли вошли в состав 33-й дивизии подводных лодок СФ и базировались в губе Западная Лица. В 1982 г. К-371, К-387, К-467 и К-195 были переданы в состав 6-й дивизии подводных лодок. В 1985 г. подводные лодки перебазировались в губу Ягельная и попали в состав 24-й дивизии подводных лодок. В период 1989 – 1993 гг. АПЛ были зачислены в 17-ю дивизию подводных лодок и передислоцировались на Иокангский рейд г. Гремиха.

В 1993-1995 гг. все лодки проекта 671 РТ были выведены из состава флота и переданы для утилизации.

Серия фотографий, иллюстрирующая инцедент с АПЛ К-324 (проект 671РТМ) в декабре 1983 г.

Проект 671РТМ

В декабре 1983 г. большая АПЛ К- 324 несла боевую службу у атлантического побережья Северной Америки. «Автономка» проходила в сложных условиях: возникли проблемы с водоснабжением, вышла из строя холодильная установка, в отсеках стояла изнуряющая жара… Лодке было поручено слежение за американским фрегатом «Макклой» (тип «Бронштейн»), проводящим испытания новейшей системы подводного наблюдения TASS (Towed Array Surveillance System) с протяженной буксируемой низкочастотной гидроакустической антенной. К- 324 удалось записать информацию о параметрах работы системы.

Более того, в ходе слежения были выявлены некоторые особенности взаимодействия американского надводного корабля со своими подводными лодками и компонентами стационарного комплекса дальнего гидроакустического обнаружения. Однако неожиданно «Макклой» прекратил испытания и ушел на базу. К-324, оставшись «без работы», получила приказ сменить район плавания.

Однако сделать этого не удалось – внезапно возникла сильная вибрация, потребовавшая остановки главной турбины. Всплыв в надводное положение, командир К-324 обнаружил, что получил неожиданный «ценный подарок дяди Сэма» – на винт его корабля намоталось 400 м сверхсекретной бронированной кабель-антенны TASS.

Разумеется, советская лодка, всплывшая в районе американского полигона, вскоре была обнаружена «потенциальным противником». К утру в район происшествия прибыли эсминцы «Питерсон» и «Николсон» (тип «Спруенс»), установившие за К-324 плотную опеку. Очевидно, командиры этих кораблей получили вполне конкретный приказ – любыми средствам не позволить русским завладеть антенной. «Совместное плавание» практически лишенной хода лодки и эсминцев продолжалось почти 10 дней. Американцы вели себя все более «резко» (а что им еще оставалось делать?), стремясь пройти в непосредственной близости за кормой АПЛ и отрубить антенну. Опасаясь еще более решительных действий эсминцев, командир лодки капитан 2 ранга В.А. Терехин дал приказ приготовить свой корабль к взрыву.

Обстановка разрядилась лишь тогда, когда на помощь К-324 прибыло советское судно «Алдан». Американское командование, наконец, осознало, что вернуть свою антенну мирными средствами вряд ли удастся, а начинать третью мировую войну из- за «шланга» никому не хотелось. В результате эсминцы были отозваны на базу, К-324 была «Алданом» отбуксирована на Кубу, где встала на ремонт, а злополучную антенну доставили в СССР для детального изучения.

Главным «героем» описанных событий стала крейсерская подводная лодка проекта 671РТМ – седьмой корабль в серии, построенный в Комсомольске-на-Амуре.

Параллельно с развертыванием работ по созданию принципиально новых АПЛ проектов 945 и 971, в СССР была предпринята весьма успешная попытка «выжать» максимально возможное из конструкции лодок проектов 671 и 671 РТ. В основу модернизированного проекта 671 РТМ (шифр «Щука») легли проработки по размещению нового поколения радиоэлектронного вооружения – мощного ГАК, навигационного комплекса, боевой информационной и управляющей системы, автоматизированного комплекса средств радиосвязи, аппаратуры разведывательного комплекса, а также мер по снижению демаскирующих полей корабля. Фактически, проект 671 РТМ так же как и ракетный подводный крейсер проекта 667БДРМ, «плавно перешел» из 2-го в 3-е поколение атомоходов.

АПЛ проекта 671PTMK

АПЛ проекта 671 РТМ

Главным конструктором проекта 671 РТМ стал Г.Н. Чернышев (создатель лодок 671 и 671 РТ), в 1984 году его сменил РА. Шмаков.

Одним из важнейших элементов вооружения модернизированного атомохода должен был стать противолодочный ракетный комплекс «Шквал», разработка которого началась в соответствии с постановлением ЦК КПСС и СМ ССР в 1960 г. «Идеологами» нового комплекса явились ученые московского филиала ЦАГИ им. профессора Н.Е. Жуковского (ныне ГосНИЦ ЦАГИ), в частности, академик Г.В. Логвинович. Непосредственную разработку оружия осуществляло НИИ-24 (ныне ГНПО «Регион») под руководством главного конструктора И.Л. Меркулова (в дальнейшем его сменил В.Р. Серов, а завершил работу Е.Д. Раков).

В состав комплекса «Шквал» входила сверхскоростная подводная ракета, развивающая 200 узлов (при дальности хода 11 км). Это достигалось использованием двигателя, работающего на гидрореагирующем топливе, а также за счет движения снаряда в газовой каверне, обеспечивающей минимизацию гидродинамического сопротивления. Управление ракетой, снабженной ядерной боевой частью, осуществлялось посредством инерциальной системы, не чувствительной к помехам.

Первые пуски подводной ракеты были выполнены на озере Иссык- Куль в 1964 году, а 29 ноября 1977 г. комплекс ВА-111 «Шквал» с ракетой М-5 был принят на вооружение ВМФ. Следует заметить, что аналогов этому высокоэффективному комплексу, обладающему почти абсолютной вероятностью поражения цели, попавшей в пределы его досягаемости, за рубежом не существует и в настоящее время.

Главная энергетическая установка лодки (31.000 л. с.) была фактически аналогична ГЭУ АПЛ проектов 671 РТ и 671: два водоводяных реактора типа ВМ-4, ГГЗА-615, один винт на 290 оборотов, два вспомогательных электродвигателя мощностью по 375 л.с.

Был принят дополнительный комплекс мер по увеличению скрытности АПЛ за счет внедрения принципиально новых решений по амортизации (т. н. «отключение фундаментов»), акустической развязке механизмов и конструкций. Корабль получил размагничивающее устройство, затрудняющее его обнаружение авиационными магнитометрами.

Гидроакустический комплекс «Скат-КС» (главный конструктор Б.Б. Индии) обеспечивал обнаружение и классификацию целей, а также их автоматическое сопровождение при шумопеленговании в звуковом и инфразвуковом диапазонах частот. Комплекс позволял обнаруживать цели посредством эхопеленгования с измерением дистанции до них и выдавал исходные данные для целеуказания торпедному оружию.

По своим возможностям комплекс «Скат-КС» втрое превосходил ГАК предшествующего поколения и вплотную приближался к американским комплексам (хотя по-прежнему уступал им по массогабаритным характеристикам). Максимальная дальность обнаружения целей при нормальных гидрологических условиях составляла 230 км. Были применены бортовые приемники шумов, работающие в пассивном режиме, а также протяженная буксируемая инфразвуковая антенна, в свернутом виде размещавшаяся в специальном бульбообразном контейнере, расположенном над вертикальным оперением лодки.

Навигационный комплекс «Медведица-671РТМ» обеспечивал непрерывную автоматическую выработку координат места, курса, скорости относительно воды и грунта, углов бортовой и килевой качки, а также автоматическую передачу этих параметров в другие корабельные системы.

Боевая информационная управляющая система «Омнибус» производила автоматизированный сбор, обработку и наглядное отображение информации, обеспечивающей принятие решений на маневрирование, боевое использование оружия, а также управление торпедной и ракетной стрельбой.

Корабль был оснащен новым автоматизированным комплексом связи «Молния-Л» с системой космической связи «Цунами-Б», а также специальным разведывательным комплексом.

Вооружение АПЛ проекта 671 РТМ включало четыре 533-мм и два 650- мм торпедных аппарата. На АПЛ проекта 671 РТМ появились новые противолодочные комплексы. Кроме того, АПЛ несла специальные диверсионные управляемые снаряды «Сирена» и другие средства «спецназначения», многим из которых мог бы позавидовать и суперагент 007 Джеймс Бонд, рожденный воображением Яна Флеминга. В частности, в 1975 г. в ОКБ им. Н.И. Камова был создан складной одноместный вертолет Ка-56, предназначенный для транспортировки диверсантов и способный вместе со своим пилотом выстреливаться из 533-мм торпедного аппарата погруженной подводной лодки.

Длина наибольшая 106.1 (107,1) м

Ширина наибольшая 10.8 м

Средняя осадка 7,8 м

Водоизмещение:

нормальное 6990 м³

полное 7250 м³

Запас плавучести 28,0%

Предельная глубина погружения 600 м

Рабочая глубина погружения 400 м

Полная скорость подводного хода 31,0 уз.

Надводная скорость 11,6 уз.

Автономность 80 сут.

Экипаж 92 чел/

* Численность экипажа варьировалась в зависимости от проекта РТМ или PTMK

Строительство подводных лодок проекта 671 РТМ было решено одновременно организовать на ленинградском Адмиралтейском объединении (с последующей достройкой на судоремонтном заводе «Звездочка») и в Комсомольске-на-Амуре, на C3J1K (с достройкой на судоремонтном заводе в Большом камне).

Создание в нашей стране АПЛ проекта 671 РТМ практически совпало с началом реализации в США программы строительства многоцелевых атомных подводных лодок 3-го поколения типа SSN-688 – самых массовых в мире АПЛ (в 1996 году ВМС США получили последнюю, 62-ю АПЛ этого типа), оснащенных мощным гидроакустическим комплексом AN/BQQ-5. Головной корабль в серии – «Лос-Анджелес» (6080/6927 т, максимальная скорость 31 уз., максимальная глубина погружения 450 м, 4 х 533 ТА с боекомплектом 26 торпед и ракето-торпед) – вступил в состав ВМС в 1976 году.

Новые американские АПЛ по- прежнему превосходили советские аналоги по уровню скрытности и характеристикам гидроакустического комплекса. Однако этот разрыв, по признанию самих американцев, значительно сократился и больше не носил прежнего «драматического» характера. В то же время американские АПЛ фактически сравнялись с советскими по максимальной скорости подводного хода (хотя и несколько уступали по максимальной глубине погружения). В то же время «Щуки» имели лучшую маневренность и боевую живучесть. Обладали они и некоторым преимуществом в вооружении. За счет более высокого уровня комплексной автоматизации АПЛ проекта 671 РТМ имели значительно меньший экипаж, чем «Лос-Анджелесы», что позволило создать у них на борту лучшие условия обитаемости. Однако в целом, по оценкам специалистов, подводные лодки проекта 671 РТМ и SSN-688 являлись приблизительно равноценными кораблями.

Большие АПЛ проекта 671 РТМ. Губа Западная Лица

АПЛ проекте 671РТМК на Северном полюсе

* АПЛ. построенные по проекту 671PTMK

1* С 1982 г. по 1991 г. К-524 – « 60 лет шефства ВЛКСМ»

2* С 1999 г. К-502 – .Волгоград.

З* С 1982 г. по 1991 г. К-358 – «Мурманский комсомолец»

4* С 05.2000 К-138 – «Обнинск»

5* С 1982 г. по 1991 г. К-242 – «50 лет Комсомольску-на-Амуре»

Освоение на флотах подводных лодок проекта 671 РТМ несколько затянулось. Причина этого заключалась в недоведенности БИУС «Омнибус»: до середины 80-х годов система была не способна в полной мере решать возложенные на нее задачи. На кораблях ранней постройки «Омнибус» приходилось доводить уже в ходе эксплуатации лодок, что существенно ограничивало их боевые возможности.

Наиболее важным усовершенствованием, внедренным на АПЛ проекта 671 РТМ, стал принципиально новый тип оружия – стратегические малоразмерные дозвуковые крылатые ракеты «Гранат» с максимальной дальностью стрельбы 3000 км. Оснащение АПЛ крылатыми ракетами превратило их в полной мере в многоцелевые корабли, способные решать широкий круг задач как в обычной, так и в ядерной войнах. По своим массогабаритным характеристикам КР «Гранат» фактически не отличались от стандартных торпед. Это позволило применять их из штатных 533-мм торпедных аппаратов.

Пять последних лодок ленинградской постройки были введены в строй по проекту 671РТМК (с комплексом вооружения, дополненным КР). В дальнейшем крылатыми ракетами были дооснащены и остальные корабли проекта 671 РТМ.

Уже после вступления в строй часть лодок получила «имена собственные». С 1996 г. К-414 носит название «Даниил Московский», а К-448 (последняя лодка пр. 671 РТМ, введенная в строй уже после распада Советского Союза) с 10 апреля 1995 г. именуется «Тамбов». К-138 получила название «Обнинск».

Пожалуй, одними из самых ярких фрагментов в биографии кораблей проекта 671 РТМ стало участие в крупномасштабных операциях «Апорт» и «Атрина», проведенных в Атлантике силами 33-й дивизии и в значительной мере поколебавшими уверенность «потенциального противника» – США – в возможности своего военно-морского флота решать противолодочные задачи.

29 мая 1985 г. из Западной Лицы одновременно вышли три лодки проекта 671 РТМ (К-299, К-324 и К-502), а также К-488 (пр.671РТ). Чуть позже к ним присоединилась и К-147 (пр.671). Разумеется, выход в океан целого соединения атомных подводных лодок не мог остаться незамеченным для американской военно-морской разведки. Начались интенсивные поиски.

которые, однако, не принесли ожидаемых результатов. В то же время советские атомоходы, действуя скрытно, сами вели напряженную работу по слежению за американскими ракетными подводными лодками в районах их боевого патрулирования (в частности, К-324 имела три гидроакустических контакта с американской АПЛ, общая продолжительность которых составила 28 часов), а также изучали тактику действия противолодочной авиации ВМС США. Американцы сумели установить контакт лишь с К-488 (которая уже возвращалась на базу). Операция «Апорт» завершилась 1 июля.

В марте-июне 1987 г. была проведена близкая по размаху операция «Атрина», в которой приняли участие пять лодок проекта 671 РТМ – К-244 (командир капитан 2 ранга В. Аликов), К-255 (командир капитан 2 ранга Б.Ю. Муратов), К-298 (командир капитан 2 ранга Попков), К-299 (командир капитан 2 ранга Н.И. Клюев) и К-524 (командир капитан 2 ранга А.Ф. Смелков), действия которых обеспечивались самолетами морской авиации, а также двумя разведывательными кораблями типа «Колгуев», оснащенными ГАС с протяженными гидроакустическими антеннами. Хотя о выходе атомоходов из Западной Лицы американцам было известно, они потеряли их в Северной Атлантике. Вновь началась драматическая «подводная охота», в которой приняли участие практически все противолодочные силы Атлантического флота США-самолеты палубного и берегового базирования, шесть противолодочных АПЛ (в дополнение к лодкам, уже развернутым ВМС США в Атлантике), три мощные корабельные поисковые группы, а также три новейших корабля гидроакустического наблюдения типа «Столуорт», использующие для формирования гидроакустических импульсов мощные подводные взрывы. К поисковой операции присоединились и корабли английского флота. По рассказам командиров советских лодок, концентрация противолодочных сил была такова, что казалось почти невозможно подвсплыть для сеанса радиосвязи и подкачки, воздуха. Тем не менее, АПЛ сумели незамеченными выйти в район Саргассова моря, где советская «завеса» была, наконец, обнаружена.

Первые контакты с подводными лодками американцам удалось установить лишь через восемь суток после начала операции «Атрина». При этом АПЛ проекта 671 РТМ были ошибочно приняты за РПКСН, что еще больше усилило обеспокоенность американского военно-морского командования и политического руководства США (следует напомнить, что описываемые события пришлись на очередной пик «холодной войны», которая в любой момент могла трансформироваться в «горячую»). При возвращении на базу для отрыва от американских противолодочных средств командирам АПЛ было разрешено использовать секретные приборы гидроакустического противодействия.

Успешное проведение операций «Апорт» и «Атрина» подтвердило предположение, что ВМС США при массированном использовании СССР современных атомных подводных лодок не смогут организовать им сколько- нибудь эффективного противодействия.

Сложнейшее подледное плавание в конце 1985 года совершила К- 524 (командир – капитан 1 ранга В. В. Протопопов, старший на борту – командир 33-й дивизии капитан 1 ранга А.И. Шевченко). Замысел похода состоял в том, чтобы пройти из Северного Ледовитого в Атлантический океан, обойдя Гренландию с северо-востока. За этот поход командир АПЛ был удостоен звания Герой Советского Союза.

Войдя в море Линкольна, лодка прошла через узкие и мелководные проливы Робсон и Кеннеди, отделяющие Гренландию от земли Гранта и земли Гриннела, миновала бассейн Кейна и через пролив Смита вышла в Баффинов залив и далее – в северную Атлантику.

Маршрут был чрезвычайно сложным и опасным. Он изобиловал мелями и айсбергами, обильно подбрасываемыми ледниками Гренландии. В море Баффина из-за айсбергов безопасных глубин вообще не существовало. В этих условиях единственным надежным информационным средством являлась гидроакустика.

Уже в Атлантике К-524 встретилась с американским авианосцем «Америка» и скрытно его «атаковала» (разумеется, условно). Весь поход продолжался 80 суток, 54 из которых – подо льдами, на глубинах более 150 м. За участие в этой операции капитану 1 ранга В. В. Протопопову было присвоено звание Героя Советского Союза.

Лодки проекта 671 РТМ первыми освоили и трансполярные переходы с Тихоокеанского на Северный театр. В 1981,1982 и 1983 гг. в целях оптимального распределения многоцелевых АПЛ между флотами такие переходы были выполнены лодками К-255 (командир капитан 2 ранга В.В. Ушаков), К-324 (командир капитан 2 ранга Терехин) и К-218 (командир капитан 2 ранга Ю.П. Авдейчик), построенными в Комсомольске-на-Амуре.

В начале 1989 года в соответствии с российско-американскими договоренностями с многоцелевых АПЛ ВМС США и ВМФ России было снято и складировано на берегу оружие, оснащенное ядерными боевыми частями. В результате лодки проекта 671РТМ лишились «Шквала» и «Граната».

Корабли проекта 671 РТМ участвовали в решении не только военных, но и сугубо мирных задач. Так, «Даниил Московский» (капитан 1 ранга П.И. Литвин), после обеспечения ракетных пусков тяжелого подводного крейсера ТК-20 из района Северного полюса, доставил в конце августа 1995 г. в полярный порт Харасавэй, закрытый льдами для прохода надводных судов, 10т сахара и муки.

29 августа 1991 г. у АПЛ проектов 671, 671РТ, 671 РТМ, 945, 945А, 670М буквы «К» в тактических номерах были заменены на букву «Б».

В середине 90-х годов корабли проекта 671 РТМ стали постепенно покидать строй. 31 июля из состава ТОФ были исключены К-247, К-492 и К- 412, совершившие, в общей сложности, 12,10 и 6 автономных походов. После пожара в турбинном отсеке, произошедшего в 1994 году, в строй так и не вернулась К-305, перейдя в состав технического резерва.

Однако, пребывая в уже весьма почтенном возрасте, «Щуки» продолжали демонстрировать высокие боевые качества. Об этом говорит случай, произошедший зимой 1996 г. в 150 миляхот Гебридских островов. 29 февраля российское посольство в Лондоне обратилось к командованию британских ВМС с просьбой оказать помощь матросу подводной лодки (командир капитан 1 ранга М. Иванисов), перенесшему на борту корабля операцию по удалению аппендицита, после которой обнаружился перитонит (лечение которого возможно лишь в стационарных условиях). Вскоре больной был перенаправлен на берег вертолетом «Линкс» с эскадренного миноносца «Глазго». Однако британская печать не столько умилялась неожиданному проявлению российско-британского военно-морского сотрудничества, сколько выражала недоумение тем фактом, что в то время, когда в Лондоне шли переговоры об эвакуации больного, в Северной Атлантике, как раз в том районе, где находилась российская подводная лодка, проходили противолодочные маневры НАТО (кстати, в них принимал участие и ЭМ «Глазго»). Однако АПЛ удалось засечь лишь тогда, когда она сама всплыла в надводное положение, чтобы передать на вертолет несчастного матроса. По словам влиятельной английской газеты «Тайме», русская субмарина продемонстрировала, насколько она скрытна, осуществляя слежение за противолодочными силами и оставаясь при этом незамеченной. Примечательно, что «Щука» была принята англичанами за более современную (и, естественно, более малошумную) лодку проекта 971.

В 1999 году в составе Северного флота находились Б-138, Б-255, Б- 292, Б-388, Б-414, Б-448, Б-502 и Б- 524. В строю Тихоокеанского флота имелись Б-264 и Б-305.

Вероятно, в дальнейшем темпы «вымывания» из состава флота кораблей проекта 671 РТМ еще более ускорятся. Однако часть лодок этого типа, скорее всего, доживет до 2010 года. Можно предположить, что эти АПЛ подвергнутся модернизации, направленной на снижение их шумности, усиление вооружения и бортового радиоэлектронного оборудования. Впрочем, объемы этих работ будут зависеть от того, в какой степени правительству удастся профинансировать ВМФ.

АПЛ проекта 685 "Комсомолец»

В августе 1966 г. командованием ВМФ было выдано тактико-техническое задание на разработку опытной глубоководной подводной лодки (проект 658) с предельной глубиной погружения, в 2,5 раза превышающей соответствующий показатель других атомных торпедных подводных лодок. Работы, получившие шифр «Плавник», велись в ЦКБ-18 под руководством главного конструктора Н.А. Климова (в 1977 году его сменил Ю.Н. Кормилицын).

Глубоководная атомная лодка создавалась как полноценный боевой корабль, способный решать широкий круг задач, в число которых входил поиск, обнаружение, длительное слежение и уничтожение атомных подводных лодок, борьба с авианосными соединениями, крупными надводными кораблями и транспортами противника.

Процесс проектирования глубоководной лодки занял более восьми лет. Технический проект глубоководного атомохода был утвержден в декабре 1974 г.

В качестве основного конструкционного материала на проекте 685 было решено использовать титановые сплавы.

Для определения работоспособности титанового сплава в условиях высоких напряжений корпусных конструкций на больших глубинах погружения было решено провести широкий комплекс исследований и экспериментов. На масштабных, полунатурных и натурных отсеках подводной лодки отрабатывались методы конструирования, технология изготовления различных конструктивных узлов корпуса, осуществлялась экспериментальная проверка статической, циклической и динамической прочности конструкции.

В рамках программы создания АПЛ пр. 685 в Северодвинске были построены три специальные док-камеры, одна из которых имела диаметр 5 м и длину 20 м, другая, соответственно, 12 и 27 и третья – 15 м и 55 м. В первой из камер создавалось давление 400 кгс/см² при разовой нагрузке и 200 кгс/см² – при циклическом нагружении. Вторая док-камера имела рабочее давление 200 кгс/см² и третья – 160 кгс/см² .

Опыт, полученный в ходе реализации 685 проекта, предполагалось широко использовать при проектировании и постройке атомных подводных лодок нового поколения.

АПЛ 685-го проекта, получившая номер К-278, была официально заложена в Северодвинске 22 апреля 1978 г. Постройка корабля осуществлялась блоками, каждый из которых был испытан давлением в самой большой из экспериментальных док-камер.

Спуск К-278 на воду состоялся 9 мая 1983 г., а 20 октября 1983 г. атомная подводная лодка вступила в строй Краснознаменного Северного флота.

Корабль имел двухкорпусную архитектуру. Его тщательно отработанные внешние обводы в сочетании с применением одновальной энергетической установки обеспечивали относительно низкое гидродинамическое сопротивление и высокие скоростные качества, превосходящие возможности американских аналогов.

АПЛ проекта 685 «Комсомолец»

Прочному корпусу была придана относительно простая конфигурация. В средней части он представлял собой цилиндр диаметром 8 м, а в оконечностях- усеченные конусы, заканчивающиеся сферическими переборками (угол сопряжения цилиндра и конусов не превышал 5°). В качестве основного конструкционного материала был принят титановый сплав 48- Т с пределом текучести 72-75 кгс/ мм2 . Цистерны главного балласта размещались внутри прочного корпуса. Для сведения к минимуму числа отверстий в прочном корпусе было решено отказаться от прочной рубки и торпедопогрузочного люка.

Для экстренного (в течение 20-30 с) создания положительной плавучести на больших глубинах при поступлении внутрь лодки забортной воды была установлена система продувания балласта одной из цистерн средней группы при помощи пороховых газогенераторов.

В результате рационального использования новых материалов и реализации ряда оригинальных конструкционных решений вес корпуса АПЛ пр. 685 составил 39% от нормального водоизмещения корабля, что не превышало соответствующий показатель других атомных подводных лодок, имеющих значительно меньшую глубину погружения.

Наружный корпус, сваренный из титанового сплава, состоял из 10 безкингстонных систем главного балласта, носовой и кормовой оконечностей, проницаемых частей и ограждения выдвижных устройств.

Применение титана позволило значительно уменьшить массу корпуса.

Ниши торпедных аппаратов, вырезы под носовые горизонтальные рули, шпигаты были оснащены щитовыми закрытиями.

Прочный корпус лодки делился на семь отсеков:

1-й – торпедный, разделенный двумя палубами. На верхней палубе размещались казенные части ТА, торпедные стеллажи и часть аппаратуры связи, а на нижней – аккумуляторная батарея на 112 элементов;

2-й – жилой, разделенный двумя палубами. Вверху были расположены кают-компания, камбуз и санитарно-бытовые помещения, внизу – каюты личного состава. В трюме размещались провизионная кладовая, емкости с пресной водой и электролизная установка;

3-й – центральный пост, разделенный двумя палубами, на верхней из которых были расположены пульты управления главного поста и вычислительный комплекс, а на нижней находился аварийный дизель-генератор;

4-й – реакторный. В нем располагалась паропроизводящая установка со всем оборудованием и трубопроводами первого контура;

5-й – отсек вспомогательных механизмов, обеспечивающих функционирование системы охлаждения;

6-й-турбинный отсек. В его диаметральной плоскости располагался главный турбозубчатый агрегат, а по бокам – два автономных турбогенератора и два главных конденсатора;

7-й – кормовой. По нему проходила линия главного вала и размещались привода рулей.

Лодка имела всплывающую камеру, способную вместить весь экипаж и обеспечивающую его спасение с глубин до 1500 м и оснащенную автономной системой энергоснабжения. Камера располагалась в ограждении выдвижных устройств и при нахождении корабля в надводном положении использовалась для выхода из помещений прочного корпуса на палубу надстройки.

Во 2-м и 3-м отсеках, где располагались центральный пост и жилые помещения, была сформирована т. н. «зона спасения», ограниченная поперечными переборками, способными выдержать давление до 40 кгс/см² .

Главная энергетическая установка включала один водоводяной атомный реактор СЖ-650Б-3 (190 мВт) с четырьмя парогенераторами, один ГТЗА (43.000 л. с.) и два автономных турбогенератора (2 х 2000 кВт). Резервная энергетическая установка включала один дизель-генератор ДГ-500 (500 кВт), группу аккумуляторных батарей и резервный движительный комплекс – два гребных винта, размещенных на концах горизонтального оперения и приводимых электродвигателями мощностью по 300 кВт, заключенными в водонепроницаемые капсулы. Скорость под резервными движителями в надводном положении достигала 5 узлов.

Для предотвращения аварийного поступления забортной воды внутрь прочного корпуса была применена двухконтурная система теплообменных аппаратов ГЭУ и бортового оборудования. В первом контуре охлаждения циркулировала пресная вода с отводом тепла в два забортных водоводяных охладителя. При этом число забортных отверстий в прочном корпусе было сокращено до минимума.

Каждый отсек корабля оснащался системой воздушно-пенного и объемного химического пожаротушения.

Система управления движением АПЛ имела подсистему, обеспечивающую автоматизированный контроль за поступлением внутрь прочного корпуса забортной воды и вырабатывающая рекомендации по всплытию аварийной лодки на поверхность.

Основным информационным средством лодки являлся автоматизированный гидроакустический комплекс «Скат», антенные посты и приборное оборудование которого располагались в носовой оконечности легкого корпуса в прочной капсуле. ГАК использовался для освещения подводной обстановки, выдачи целеуказания ракетно-торпедному оружию, опознавания подводных целей и решения ряда навигационных задач. Комплекс обеспечивал обнаружение целей при шумопеленговании в режиме автоматизированного сопровождения цели и при эхопеленговании в режиме измерения дистанции.

Корабль имел автоматический всеширотный навигационный комплекс «Медведица-685», обзорную РЛС «Бухта», навигационную РЛС «Чибис», комплекс связи «Молния-Л» (включающий станцию космической связи «Синтез», а также КВ- и УКВ станции «Анис» и «Кора»). Централизованное управление боевой деятельностью осуществлялось посредством боевой информационно-управляющей системы (БИУС).

Торпедное вооружение АПЛ состояло из шести 533-мм автоматизированных торпедных аппаратов с автономно действующими пневмогидравлическими стреляющими устройствами и системами быстрого заряжания. Суммарный боезапас составлял 22 торпеды, ракето-торпеды и торпеды (типовой вариант загрузки – две ракето-торпеды РК-55, два «Шквала» и две торпеды САЭТ-60М в ТА, а также шесть ракет и 10 торпед на стеллажах). Ракетно-торпедное оружие могло применяться на всех глубинах погружения подводной лодки как одиночными выстрелами, так и залпом.

Длина наибольшая 118.4 м

Ширина наибольшая 11,1 м

Осадка по КВЛ 7,4 м

Водоизмещение:

нормальное 5680 м³

полное 8500 м³

Запас плавучести 36%

Рабочая глубина погружения 1000 м

Предельная глубина погружения 1250 м

Полная скорость подводного хода 30,6 уз.

Надводная скорость.. 14,0 уз.

Экипаж. 57 чел.

После ввода в строй К-278 в течение нескольких лет находилась в опытной эксплуатации. Проводились ее интенсивные испытания. В частности, были проведены погружения на предельную глубину с проверкой возможности стрельбы из торпедных аппаратов. Корабль привлекался к участию в учениях флота. На глубине порядка 1000 м лодка практически не обнаруживалась гидроакустическими и другими средствами потенциального противника и являлась неуязвимой для его оружия.

В октябре 1988 года К-278 было присвоено название «Комсомолец».

АПЛ проекта 705К (К-123)

В начале 80-х годов одна из советских атомных подводный лодок, действовавшая в Северной Атлантике, установила своеобразный рекорд, в течение 22 часов осуществляя слежение за атомоходом «потенциального противника», находясь в его кормовом секторе. Несмотря на отчаянные попытки командира НАТОвской лодки изменить ситуацию, сбросить противника «с хвоста» так и не удалось: слежение было прекращено лишь после получения соответствующего приказания с берега. Этот случай произошел с АПЛ проекта 705 – пожалуй самым ярким и неоднозначным кораблем в истории отечественного подводного кораблестроения. Оценки этой АПЛ ведущими российскими специалистами охватывают диапазон от восторженных («утерянная жар-птица») до резко негативных («провал», «дорогостоящая ошибка»)…

Одновременно с работами по атомным подводным лодкам проектов 627, 645 и 671 в ленинградском СКБ-142 шел энергичный поиск новых, нетрадиционных технических решений, способных обеспечить качественный прорыв в развитии подводного кораблестроения. В 1959 году один из ведущих специалистов СКБ-А.Б. Петров – вышел с предложением о создании малогабаритной одновальной комплексно-автоматизированной высокоскоростной атомной подводной лодки с уменьшенным составом экипажа. По замыслу, новый корабль, своеобразный «подводный истребитель- перехватчик», располагая скоростью подводного хода, превышающей 40 узлов, был способен в предельно короткое время выйти в заданную точку

океана для атаки подводного или надводного противника. При своевременном обнаружении неприятельской торпедной атаки АПЛ должна была уходить от торпед, предварительно произведя залп из своих торпедных аппаратов.

Малое водоизмещение лодки (порядка 1500 т) в сочетании с мощной энергетической установкой должны были обеспечить быстрый набор скорости и высокую маневренность. АПЛ должна была собственным ходом в считанные минуты отходить от причальной стенки, быстро разворачиваться на акватории и покидать базу для решения боевой задачи, а после возвращения «домой» – самостоятельно швартоваться.

После весьма бурных дебатов с участием представителей промышленности и ВМФ, а также внесения в проект ряда существенных изменений, идея подобной АПЛ была поддержана руководством Минсудпрома и военными. В частности, ее сторонниками стали министр судостроительной промышленности Б.Е. Бутома и Главнокомандующий ВМФ С.Г. Горшков.

Техническое предложение по проекту было подготовлено в начале 1960 года, а 23 июня 1960 г. вышло совместное постановление ЦК КПСС и СМ СССР о проектировании и постройке подводной лодки проекта 705. 25 мая 1961 г. появилось другое постановление, разрешающее научному руководству и главному конструктору проекта при наличии достаточных обоснований отступать от норм и правил военного кораблестроения. Это в значительной степени «развязало руки» создателям новой АПЛ, позволило воплотить в ее конструкцию наиболее смелые, опережающие время технические решения.

Работу по 705-му проекту возглавил главный конструктор М.Г. Русанов (в 1977 году его сменил В.А. Ромин). Общее руководство программой возложили на академика А.П. Александрова. Главными наблюдающими от ВМФ были В.В. Гордеев и К.И. Мартыненко. Создание АПЛ проекта 705 стало, по словам секретаря ЦК КПСС Д.Ф. Устинова, курировшего оборонную промышленность, «общенациональной задачей». К участию в программе привлекли мощные научные силы, в частности, академиков В.А. Трапезникова и А.Г. Иосифьяна.

Наибольшую трудность при проектировании АПЛ 705-го проекта составляло удержание водоизмещения корабля в пределах 1500-2000 т и достижение высокой скорости.

Для достижения заданной 40-узловой скорости при ограниченном водоизмещении требовалась высоконапряженная, обладающая большой агрегатной мощностью энергетическая установка. После исследования различных схем ГЭУ (в частности, рассматривался газовый реактор, обеспечивающий работу газовой турбины) было решено остановиться на однореакторной ГЭУ с жидкометаллическим теплоносителем (ЖМТ) и повышенными параметрами пара. Расчеты показывали, что установка с ЖМТ по сравнению с ГЭУ, имеющей традиционный водоводяной реактор, обеспечивала экономию 300 т водоизмещения.

Предложение о создании специально для лодки проекта 705 однореакторной двухконтурной паропроизводящей установки по типу ППУ лодки проекта 645 поступило в 1960 году от ОКБ «Гидропресс». Вскоре было принято правительственное решение о разработке такой установки. Научным руководителем работ был назначен академик А.И. Лейпунский.

Одновременно проектировалось два альтернативных типа АЭУ: ОКБ «Гидропресс» под руководством главного конструктора В.В. Стекольникова создавалась БМ-40/А (блочная, двухсекционная, два паропровода, два циркуляционных насоса), а в Горьковском ОКБМ под руководством И.И. Африканова – ОК-550 (блочная, с разветвленными коммуникациями первого контура с тремя паропроводами и тремя циркуляционными насосами).

В качестве корпусного материала было решено использовать титановый сплав, разработанный ЦНИИ металлургии и сварки под руководством академика И.В. Горынина. Титановые сплавы применялись и для изготовления других элементов конструкции и корабельных систем.

Для АПЛ проекта 705 создавались новые боевые и технические средства на основе последних достижений науки и техники 60-х годов, имеющие существенно улучшенные массогабаритные характеристики. Для того чтобы уложиться в рамки технического задания, требовалось сократить экипаж АПЛ до уровня, приблизительно соответствующего экипажу стратегических бомбардировщиков 40-50-х годов. В результате было принято революционное для своего времени решение о создании для АПЛ комплексной автоматизированной системы управления. В ЦКБ при заводе им. Кулакова (ныне – ЦНИИ «Гранит») для корабля была создана уникальная боевая информационно-управляющая система (БИУС) «Аккорд», позволившая сосредоточить все управление АПЛ на центральном посту.

В ходе проектирования число отсеков прочного корпуса было увеличено с трех до шести, в полтора раза возросло водоизмещение. Менялась численность экипажа корабля.

Первоначально предполагалось, что она составит 16 человек, однако в дальнейшем, по требованиям ВМФ, экипаж довели до 29 человек (25 офицеров и четыре мичмана).

Уменьшение экипажа обусловило и более жесткие требования по надежности оборудования. Ставилась задача устранения необходимости его обслуживания в течение всего плавания.

Тщательная отработка гидродинамических обводов корпуса лодки велась учеными московского филиала ЦАГИ им. профессора Н.Е. Жуковского под руководством К. К. Федяевского. Принимался ряд мер по снижению физических полей корабля, а также повышению его взрывостойкости за счет новых конструкционных решений и более эффективной амортизации.

Было решено применить электрооборудование на переменном токе с частой 400 Гц (по сравнению с 50 Гц на отечественных АПЛ других проектов), что обеспечивало резкое улучшние весогабаритных параметров оборудования.

Строительство опытной подводной лодки проекта 705 (К-64) с атомной энергетической установкой ОК- 550, которая должна была стать прототипом большой серии противолодочных атомоходов, было начато в эллинге Ленинградского адмиралтейского объединения 2 июня 1968 г. 22 апреля 1969 г. корабль был спущен на воду. В конце 1971 года он прибыл на базу в Западную Лицу и 31 декабря вступил в строй Севернорго флота, войдя в состав 1-й флотилии 3-й дивизии ПЛ.

Первым командиром уникального атомохода стал капитан 1 ранга А.С. Пушкин.

Однако лодку преследовали неудачи. В период швартовых испытаний вышла из строя одна из автономных петель первого контура. В начальный период эксплуатации вышла из строя вторая петля. Было выявлено и растрескивание сварного титанового корпуса.

Тем не менее, в 1972 году была сдана курсовая задача №1. При подготовке к выходу в море для отработки курсовой задачи №2 начался процесс затвердевания теплоносителя первого контура. Все меры по предотвращению аварии оказались безрезультатными. В конечном итоге теплоноситель полностью застыл и реактор был заглушён.

19 августа 1974 г. К-64 была выведена из боевого состава. Ранее, в 1972 году было решение о приостановке дальнеших работ по заложенным лодкам 705-го проекта до выяснения и устранения причин выхода из строя первого контура реактора.

Неудача с головным кораблем на длительное время задержала ход реализации программы, однако не привела к ее прекращению. В Северодвинске и Ленинграде начались работы по строительству серии из семи усовершенствованных лодок проекта 705К (шифр «Лира»):

АПЛ проекта 705К

Последний, седьмой корабль в серии, был разобран на стапеле. В отличие от проекта 705, где была установлена паропроизводящая установка ОК-550, на пр. 705К была применена ППУ БМ-40А.

АПЛ проекта 705 и 705К предназначались для уничтожения подводных лодок противника при выходе их из баз, на переходе морем, а также на позициях предполагаемого использования оружия против береговых объектов. Они могли привлекаться и для борьбы с надводными кораблями, а также транспортами во всех районах мирового океана, включая Арктику.

Подводная лодка проекта 705 (705К)-двухкорпусная, одновальная. Корпус, изготовленный из титанового сплава, по всей длине представлял собой тело вращения. Ограждение рубки – «лимузинного» типа (его обводы, плавно сопрягающиеся с обводами корпуса корабля, были отработаны гидродинамиками ЦАГИ). Прочный корпус разделялся поперечными переборками на шесть водонепрницаемых отсеков. 3-й отсек, где расположен главный командный пункт и служебно-бытовые помещения, ограничивался сферическими переборками, рассчитанными на полное забортное давление.

Лодка (впервые в мире) была оснащена всплывающей рубкой, предназначенной для спасения одновременно всего экипажа при всплытии с глубины вплоть до предельной, при больших величинах крена и дифферента.

Паропроизводящая установка БМ-40А (150.000 кВт) – однореакторного типа. В качестве теплоносителя первого контура был использован эвтектический сплав свинец-висмут. Паротурбинная установка ОК-7К – одновальная, блочной конструкции.

На лодке было установлено два вспомогательных движительных комплекса (2 х 100 кВт), размещенных в герметических гондолах в горизонтальных стабилизаторах и снабженных гребными винтами с поворотными лопастями.

Имелось два синхронных генератора переменного трехфазного тока (2 х 1500 кВт, 400 в, 400 Гц). Каждый генератор обеспечивает энергией все потребители своего борта. Установлена вспомогательная дизельгенераторная установка (500 кВт, 300 В) и аварийная аккумуляторная батарея из 112 элементов.

Управление подводной лодкой, ее боевыми и техническими средствами осуществлялось из главного командного пункта. Комплексная автоматизация обеспечивала решение задач применения оружия, сбора и обработки тактической информации, боевого маневрирования, воспроизведения внешней обстановки, кораблевождения, автоматического и дистанционного управления техническими средствами и движением.

Несение постоянных вахт у от-, дельных механизмов и устройств не было предусмотрено; по готовности №1 и №2 производился лишь периодический обход необслуживаемых отсеков вахтенными. Боевая смена в реальной обстановке ограничена восемью членами экипажа.

Для программного, автоматического и ручного управления движением и стабилизацией АПЛ по курсу на ходу, а также по глубине погружения (на ходу и без хода) служила система «Боксит». Автоматическая дифферентовка на ходу производилась при помощи системы «Тан». Управление и контроль за работой энергетической установки, а также электроэнергетической системы и общесудовых систем и устройств обеспечивались системой «Ритм».

Лодка была оснащена, также:

– боевой информационной управляющей системой «Аккорд»;

– автоматизированным комплексом гидроакустических средств «Океан»;

– автоматизированным комплексом автономных средств навигации «Сож»;

– системой автоматического управления оружием «Сарган»;

– автоматической системой радиационного контроля «Альфа»;

– автоматизированным комплексом средств радиосвязи «Молния»;

– телевизионно-оптическим комплексом ТВ-1;

– радиолокационной станцией «Бухта»;

– универсальным перископом «Сигнал»;

– системой единого времени «Платан»;

– системой внутрикорабельной связи «Элипсоид».

Жилые, медицинские и санитарные помещения расположены на средней палубе 3-го отсека, камбуз и провизионные помещения – на нижней палубе того же отсека. Кают-компания позволяет одновременно принимать пищу 12 членам экипажа.

Торпедное вооружение включает шесть гидравлических ТА, расположенных в носовой части корпуса. Боекомплект -18 торпед.

Длина наибольшая 81,4 м

Ширина наибольшая 10,0 м

Осадка по КВЛ 7,6 м

Водоизмещение:

нормальное 2300 м3

полное 3100 м3

Запас плавучести 37%

Рабочая глубина погружения 350 м

Предельная глубина погружения 400 м

Полная скорость подводного хода 41,0 уз.

Надводная скорость 14,0 уз.

Автономность 50 сут.

Экипаж 32 чел.

В декабре 1977 г., после завершения заводских и государственных испытаний, лодка К-123 (командир – капитан 2 ранга А.Ч. Аббасов) приступила к отработке курсовых задач боевой подготовки для ввода в состав сил постоянной готовности Северного флота. В1984 году за успешное освоение принципиально нового типа корабля А.Ч. Аббасов был удостоен звания Герой Советского Союза, а А.С. Пушкину (командиру «несостоявшейся» К-64) был вручен орден Ленина.

Новые АПЛ, получившие у моряков прозвище «автоматы», а у «потенциального противника» – кодовое наименование Alfa, вскоре стали довольно популярными на флоте кораблями. Сильное впечатление производили не только рекордно высокие характеристики лодки (достоверно известные, впрочем, лишь узкому кругу «посвященных»), но и эстетическое совершенство форм атомохода.

Обладая максимальной скоростью хода, сопоставимой со скоростью противолодочных и универсальных торпед «потенциальных противников», АПЛ проекта 705 и 705К, благодаря особенностям своей энергетической установки (не требовался специальный переход на повышенные параметры ГЭУ при увеличении скорости, как это было на лодках с водоводяными реакторами), могли развить полный ход в течение минуты, имея почти «самолетные» разгонные характеристики. Большая скорость позволяла быстро зайти в «теневой» сектор любого надводного или подводного корабля, даже если предварительно «Алфа» и была обнаружена гидроакустиками противника.

По воспоминаниям контр-адмирала А.С. Богатыврева, в прошлом – командира К-123 (пр.705К), лодка могла развернуться практически «на пятачке», что было особенно важно при активном слежении своей и «неприятельской» лодок друг за другом. «Альфа» не позволяла другим лодкам зайти себе в кормовые курсовые углы (т. е. в зону гидроакустической тени), особо благоприятные для осуществления скрытного слежения и нанесения внезапного торпедного удара.

Высокие скоростные и маневренные характеристики АПЛ пр. 705 позволили отработать эффективные маневры уклонения от выпущенных торпед противника с последующей контратакой. В частности, лодка могла на максимальной скорости хода осуществить циркуляцию на 180° и уже через 42 секунды двигаться в обратном направлении. По словам командиров АПЛ проекта 705 А.У. Аббасова и А.Ф. Загрядского, подобный маневр позволял при постепенном наборе скорости до полной и одновременном выполнении циркуляции с изменением глубины погружения заставлять следящего за ними в режиме шумопеленгания противника терять цель, а советской АПЛ – «по истребительному» заходить ему «в хвост».

Обводы корпуса лодок обеспечивали минимальное отражение гидроакустических сигналов, что затрудняло атаку «Альфы» кораблями противника, использующими ГАС в активном режиме.

Однако в ходе эксплуатации лодок 705-го проекта проявились и существенные недостатки, препятствующие их эффективному использованию. В частности, возникли серьезные трудности с обеспечением базирования (из-за необходимости постоянного поддержания первого контура реактора в горячем состоянии). Были необходимы регулярные специальные операции по предотвращению окисления сплава-теплоносителя, постоянный контроль за его состоянием и периодическая регенерация (удаление окислов). Оказались неразрешимыми и многие эксплуатационные вопросы. В частности, так и не удалось реализовать на практике идею создания двух экипажей АПЛ – «морского» и «берегового», обеспечивающего эксплуатацию и обслуживание АПЛ при нахождении ее на базе. В результате карьера «Альф», несмотря на их уникальные достоинства, оказалась относительно непродолжительной. Ее «закату» способствовала и пресловутая перестройка, в результате которой вооруженные силы начали быстро лишаться финансирования.

К-123 вошла в историю одним из самых продолжительных в истории отечественного подводного флота капитальным ремонтом, продолжавшимся более девяти лет – с июня 1983 по август 1992 г. В июле 1997 г. этот корабль был исключен из состава флота. Остальные «Альфы» были исключены из состава ВМФ значительно раньше – в 1990 году.

Следует особо отметить, что за 20 лет своей эксплуатации на кораблях этого проекта в борьбе за живучесть не был потерян ни один человек.

АПЛ проекта 705А с ПКР "Аметист»

В 1962 году на базе проекта 705 скоростной торпедной подводной лодки с реактором на жидкометаллическом теплоносителе в СКБ-143 был выполнен предэскизный проект 705А лодки, оснащенной противокорабельным комплексом с подводным стартом «Аметист».

Шесть наклонных контейнеров с крылатыми ракетами предполагалось разместить в развитом ограждении рубки «лимузинной» формы и в верхней части дополнительного отсека, «врезанного» в прочный корпус лодки перед реакторным отсеком. Остальные элементы конструкции и вооружения проекта 705А практически полностью повторяли соответствующие элементы проекта 705. Однако параллельно с вариантом, имеющим корпус из титанового сплава, прорабатывался вариант и с прочным корпусом из стали, имеющий значительно большее водоизмещение (нормальное – 4085 м3 ).

Двухкорпусная лодка, выполненная из титановых сплавов, должна была иметь главную энергетическую установку мощностью 40.000 л. с. с одним жидкометаллическим реактором. Была предусмотрена всплывающая спасательная камера, способная вместить весь экипаж корабля (аналогично пр. 705). Торпедное вооружение должно было состоять из шести 533-мм торпедных аппаратов с боезапасом 18 торпед.

Длина наибольшая 81,0 м

Ширина наибольшая 8,0 м

Водоизмещение нормальное 2385 м³

Предельная глубина погружения 400 м

Полная скорость подводного хода 37,0 уз.

Надводная скорость 8.0-10,0 уз.

Автономность 50 сут.

Экипаж 24 чел.

Однако работы по созданию лодки проекта 705А не получили практической реализации (сказалось затягивание работ по созданию ее прототипа – торпедной лодке 705-го проекта). Дальнейшим продолжением этого направления стал проект 686.

В СКБ-143 были подготовлены инициативные предложения по проекту 705Д, в котором реактор на ЖМТ предполагалось заменить на водоводяной реактор. Однако эти предложения не получили поддержки.

В технической справке ФЭИ по анализу опыта эксплуатации ядерных энергетических установок с ЖМТ, подготовленной в 1998 году, говорится, что в настоящее время подобные установки могут и должны рассматриваться на конкурсной основе вместе с водоводяными паропроизводящими установками для использования в проектах АПЛ ближайшей и более отдаленной перспективы.

АПЛ проекта 945

Параллельно с работами по проектированию многоцелевых атомных подводных лодок второго поколения, в ведущих конструкторских бюро страны, отраслевых и флотских научных центрах, велись поисковые работы по АПЛ третьего поколения. В частности, Горьковское (ныне нижегородское) ЦКБ-112 «Лазурит» в начале 60-х годов разработало предэскизный проект под номером 673 – многоцелевую атомную подводную лодку, в конструкции которой было заложено много передовых решений-полуторакорпусная схема, обводы, оптимальные с точки зрения гидродинамики (без ограждения рубки), одновальная энергетическая установка с одним реактором и т. п. В дальнейшем работы по новым многоцелевым АПЛ в Горьком были продолжены. Одна из таких проработок и была в 1971 году положена в основу проекта первого советского атомохода 3-го поколения.

Расширение боевых возможностей американского флота – в первую очередь, его подводной составляющей, развивавшейся в 1960-80-х гг. наиболее динамично, требовало резкого увеличения противолодочного потенциала советского ВМФ. В1973 году в нашей стране в рамках комплексной программы «Аргус» была разработана концепция противолодочной обороны страны. В рамках этой концепции ЦНПО «Комета» (генеральный конструктор А.И. Савин) началась реализация программы создания комплексной системы освещения обстановки «Нептун» (КСОПО «Нептун»), включающей:

– центральное звено системы – центр сбора, обработки, отображения и распределения информации, отражения;

– стационарные системы освещения подводной обстановки, работающие по различных физическим полям ПЛ;

– гидроакустические буи, выставляемые в океанах кораблями и самолетами;

– космические системы обнаружения подводных лодок по различным демаскирующим признакам;

– маневренные силы, включающие самолеты, надводные корабли и подводные лодки. При этом атомные многоцелевые подводные лодки нового поколения, обладающие повышенными поисковыми возможностями, рассматривались как одно из важнейших средств обнаружения, слежения и (после получения соответствующей команды) уничтожения субмарин противника.

Тактико-техническое задание на разработку большой атомной многоцелевой подводной лодки было выдано в марте 1972 г. При этом ВМФ ставилась задача ограничить водоизмещение в пределах, обеспечивающих строительство кораблей на внутренних заводах страны (в частности – на Горьковском заводе «Красное Сормово»). Основным назначением новых АПЛ проекта 945 (шифр «Барракуда») должно было стать слежение за ракетными подводными лодками и авианосными ударными группами потенциального противника, а также гарантированное уничтожение этих целей с началом боевых действий. Главным конструктором проекта являлся Н.И. «ваша, а главным наблюдающим от ВМС – И.П. Богаченко.

Принципиально важным элементом новой АПЛ было применение для изготовления прочного корпуса титанового сплава с пределом текучести 70-72 кгс/мм² , обеспечивающего увеличение предельной глубины погружения в 1,5 раза по сравнению с АПЛ второго поколения. Использование титанового сплава высокой удельной прочности позволяло за счет уменьшения массы корпуса сэкономить на водоизмещении лодки до 25-30%, что делало возможным постройку АПЛ в Горьком и транспортировку ее внутренними водными путями. Кроме того, титановая конструкция позволяла резко уменьшить магнитное поле корабля (по этому параметру атомоходы 945 проекта сохраняют мировое лидерство среди подводных лодок и в настоящее время).

Однако использование титана вело к существенному росту стоимости АПЛ и по технологическим причинам ограничивало число строящихся кораблей, а также число предприятий судостроения, участвующих в программе (технология постройки титановых корпусов не была освоена в Комсомольске-на-Амуре).

По сравнению с АПЛ предыдущего поколения торпедно-ракетный комплекс новой лодки должен был обладать вдвое увеличенным боезапасом, возросшей, за счет применения новых боеприпасов и усовершенствованной системы целеуказания, дальностью стрельбы (в три раза для ракето-торпед и в 1,5 раза – для торпед), а также повышенной боеготовностью (время подготовки к стрельбе первым залпом сокращалось в два раза).

В декабре 1969 г. в ОКБ Минавиапрома «Новатор» под руководством главного конструктора Л.В. Люльева начались работы по созданию новых противолодочных ракетных комплексов второго поколения «Водопад» (калибр 533 мм) и «Ветер» (650 мм), предназначенных, в первую очередь, для оснащения перспективных АПЛ 3-го поколения. В отличие от своего предшественника, ПЛРК «Вьюга-53», «Водопад» должен был комплектоваться как специальной боевой частью, так и самонаводящейся малогабаритной торпедой УМГТ-1 (разработчик НПО «Уран») с дальностью реагирования по акустическому каналу 1,5 км, дальностью хода до 8 км и максимальной скоростью 41 уз. Использование двух типов комплектации значительно расширяло диапазон применения оружия. По сравнению с комплексом «Вьюга-53», у «Водопада» резко возрастала максимальная глубина старта ракеты (до 150 м), увеличивался диапазон дальностей стрельбы (с глубин 20-50 м – 5-50 км, со 150 м – 5-35 км), существенно уменьшалось время предстартовой подготовки (10 с).

«Ветер», имеющий в два раза большую, чем у «Водопада», максимальную дальность, также мог комплектоваться как торпедой УМГТ, так и ядерной боевой частью. Комплекс «Водопад» под индексом РПК-6 поступил на вооружение ВМФ в 1981 году (им оснащались не только АПЛ, но и надводные корабли), а «Ветер» (РПК- 7) -в 1984 году.

Еще одним новым типом оружия, внедренным на АПЛ 3-го поколения, стала телеуправляемая самонаводящаяся в двух плоскостях торпеда типа ТЭСТ-71. Она была предназначена для поражения подводных лодок и оснащена активно-пассивной гидроакустической системой самонаведения, которая совместно с системой телеуправления по проводам обеспечивала наведение на цель в двух плоскостях. Наличие системы телеуправления позволяло осуществлять контроль за маневрированием торпеды и работой аппаратуры самонаведения, а также управлять ими в процессе выстрела. Оператор на борту АПЛ, в зависимости от складывающейся тактической ситуации, мог запретить самонаведение торпеды или перенацелить ее.

Электрическая силовая установка обеспечивала движение торпеды в двух режимах – поисковом (на скорости 24 узла) и режиме сближения (40 узлов) с многократным переключением режимов. Максимальная дальность хода (в зависимости от преобладающей скорости) находилась в пределах 15-20 км. Глубина поиска и поражения цели составляла 2-400 м. По уровню скрытности применения ТЭСТ-71 значительно превосходила американскую торпеду с Мк.48 с поршневым двигателем, хотя последняя, при сопоставимой дальности, обладала несколько большей скоростью хода (50 узлов).

Для освещения подводной и надводной обстановки и целеуказания оружию было решено применить усовершенствованный гидроакустический комплекс МГК-503 «Скат». Благодаря мерам по снижению шумности АПЛ и уменьшению собственных помех при работе ГАК дальность обнаружения целей по сравнению с АПЛ второго поколения увеличилась более чем в два раза.

Новые системы радиоэлектронного вооружения позволили уменьшить предельную ошибку в определении места в пять раз, а также существенно увеличить интервалы между всплытиями для определения координат. Дальность связи возросла в два раза, а глубина приема радиосигналов – в три раза.

Для отработки вопросов прочности и технологии заводом «Красное Сормово» были построены натурный отсек из титанового сплава, а также полунатурный отсек из другого, более прочного сплава титана, предназначенного для использования на перспективных сверхглубоководных АПЛ. Отсеки были доставлены в Северодвинск, где в специальной док-камере прошли статические и усталостные испытания.

АПЛ 945-го проекта предназначена для ведения борьбы не только с ракетными подводными лодками противника, но и с надводными кораблями из состава авианосных соединений и ударных группировок. Повышение боевого потенциала достигалось за счет усиления ракетно-торпедного и торпедного вооружения, прогресса в развитии систем обнаружения, целеуказания, связи, навигации, внедрения информационно-управляющих комплексов, а также улучшения основных тактико-технических элементов – скорости, глубины погружения, маневренности, скрытности, надежности и живучести.

Подводная лодка проекта 945 выполнена по двухкорпусной схеме. Легкий корпус имеет эллипсоидную носовую и веретенообразную кормовую оконечности. Закрытие забортных отверстий осуществляется при помощи шпигатных затворов и кингстонов на всех цистернах главного балласта.

Прочный корпус, выполненный из титанового сплава, имеет относительно простые формообразования – цилиндрическая средняя часть и конические оконечности. Концевые переборки – сферические. Конструкция крепления к корпусу прочных цистерн исключает изгибные напряжения, возникающие при обжатии лодки на глубине.

Корпус лодки разделен на шесть водонепроницаемых отсеков. Имеется система аварийного продувания двух цистерн главного балласта с помощью продуктов сгорания твердого топлива.

Экипаж лодки – 31 офицер и 28 мичманов, для которых созданы относительно хорошие условия обитаемости. АПЛ оборудована всплывающей спасательной камерой, способной вместить весь ее экипаж.

Главная энергетическая установка номинальной мощностью 43.000 л. с. включает один водоводяной реактор ОК-650А (180 мВт) и один парозубчатый агрегат. Реактор ОК-650А имеет четыре парогенератора, по два циркуляционных насоса для первого и четвертого контуров, три насоса третьего контура.

Лодка оснащена двумя турбогенераторами переменного тока, двумя питательными и двумя конденсаторными насосами. Для обслуживания потребителей постоянного тока имеется две группы аккумуляторных батарей и два обратимых преобразователя.

Гребной многолопастный винт обладает улучшенными гидроакустическими характеристиками и уменьшенной частотой вращения.

В случае выхода из строя главной энергетической установки для последующего ее ввода предусмотрены аварийные источники электроэнергии и резервные средства движения. Имеются два дизель-генератора ДГ-300 с обратимыми преобразователями (2 х 750 л. с.) с запасом топлива на 10 суток работы. Они предназначены для выработки постоянного тока для гребных электродвигателей и переменного – для общекорабельных потребителей.

Для обеспечения движения под водой со скоростью хода до 5 узлов АПЛ оборудована двумя гребными электродвигателями постоянного тока мощностью по 370 кВт, каждый из которых работает на свой винт.

Лодка оснащена гидроакустическим комплексом МГК-503 «Скат-КС» (с аналоговой обработкой информации). Комплекс связи «Молния-М» включает систему спутниковой связи и буксируемую антенну «Параван».

Комплекс ракетно-торпедного вооружения и боевая информационно-управляющая система обеспечивают одиночную и залповую стрельбу без ограничений по глубине погружения (вплоть до предельной). В носовой части корпуса установлено четыре 533-мм и два ТА калибром 650 мм. В боекомплект входит до 40 единиц оружия – ракето-торпеды и торпеды.

Головная лодка 945-го проекта, К-239 «Карп», была заложена в Сормово 8 мая 1982 г., спущена на воду 29 июля 1983 г. и вступила в строй 21 сентября 1984 г. Второй однотипный корабль, К-276 «Краб», был заложен в августе 1983 г. и спущен на воду в апреле 1984 г. АПЛ вошла в состав ВМФ осенью 1987 г. В 1996 году К-276 (командир капитан 1 ранга В. Соколов) было присвоено более благозвучное название – «Кострома».

Дальнейшим развитием лодки проекта 945 стала АПЛ проекта 945А (шифр «Кондор»), Ее основным отличием от кораблей предыдущей серии был измененный состав вооружения, включавший шесть 533-мм торпедных аппаратов. В боекомплект лодки были включены стратегические крылатые ракеты «Гранат», предназначенные для поражения наземных целей на дальности до 3000 км. Лодку оснастили и восемью комплектами ПЗРК самообороны «Игла».

Число водонепроницаемых отсеков возросло до семи. Лодка получила усовершенствованную энергетическую установку мощностью 48.000 л. с. с реактором ОК-650Б (190 мВт). В выдвижных колонках разместили два подруливающих устройства (по 370 л.с.). По уровню демаскирующих признаков (шумности и магнитному полю) лодка проекта 945А стала самой малозаметной в советском флоте.

Первый усовершенствованный корабль, К-534 «Зубатка», был заложен в Сормове в июне 1986 г., спущен на воду в июле 1988 г. и вступил в строй 28 декабря 1990 г. В 1995 году «Зубатку» переименовали в «Нижний Новгород» (командир капитан 1 ранга И. Воронков). Затем последовал К-336 «Окунь» (заложен в мае 1990 г., спущен в июне 1992 г. и вошел в строй в 1993 году). В 1995 г. эта АПЛ была переименована в «Псков».

Пятая АПЛ, строившаяся по усовершенствованному проекту 945Б («Марс») и по своим характеристикам практически соответствующая требованиям к лодкам 4-го поколения, была разрезана на стапеле в 1993 году.

11 февраля 1992 г. у острова Кильдин, в территориальных водах России, К-276 (командир капитан 2 ранга И. Локоть) столкнулась а американской АПЛ «Батон Руж» (тип «Лос-Анджелес»), пытавшейся осуществлять скрытное слежение за российскими кораблями в районе проведения учений. В результате столкновения «Краб» отделался повреждениями рубки (имеющий ледовые подкрепления). Положение американского атомохода оказалось значительно более тяжелым, он с трудом сумел дойти до базы, после чего было принято решение не ремонтировать лодку, а вывести ее из состава флота.

АПЛ проекта 945

Все большие АПЛ проектов 945 и 945А в настоящее время продолжают нести службу на Северном флоте в составе 1-й флотилии подводных лодок (место базирования – Ара-губа) кроме Б-239 «Карп», которая в 1998 г. выведена из боевого состава.

Для расширения фронта строительства многоцелевых подводных лодок 3-го поколения в июле 1976 г. было принято решение создать на базе «Горьковского» проекта 945 новую, более дешевую АПЛ, основным отличием которой от своего прототипа должно было стать применение в корпусных конструкциях вместо титанового сплава стали. Поэтому разработка корабля, получившего проектный номер 971 и шифр «Щука-Б», велась по прежнему тактико-техническому заданию, минуя стадию эскизного проектирования.

Особенностью новой АПЛ, разработка которой была поручена ленинградскому СКБ «Малахит», было значительное, приблизительно в пять раз по сравнению с самой совершенной отечественной торпедной лодкой 2- го поколения, снижение уровня шумности. Этот результат предполагалось достичь за счет реализации более ранних наработок в области повышения скрытности как конструкторского коллектива СКБ (где в начале 70-х годов разрабатывался проект сверхмалошумной АПЛ), так и ученых ЦНИИ им. академика А.Н. Крылова.

Усилия создателей корабля увенчались успехом: по уровню скрытности новый атомоход впервые в истории отечественного подводного кораблестроения превзошел лучший американский аналог – многоцелевую АПЛ 3-го поколения «Лос-Анджелес».

АПЛ проекта 971 получила мощное ударное вооружение, значительно превосходящее (по числу и калибру торпедных аппаратов, а также ракетно-торпедному боекомплекту) потенциалы отечественных и зарубежных подводных лодок аналогичного назначения. Как и корабль проекта 945, новая лодка должна была вести борьбу с подводными лодками и корабельными фуппировками противника, осуществлять минные постановки, вести разведку и участвовать в проведении операций специального назначения.

Технический проект «Щуки-Б» был утвержден 13 сентября 1977 г. Однако в дальнейшем он подвергся доработке, вызванной необходимостью «подтянуть» технологический уровень гидроакустического комплекса к уровню американцев, вновь вырвавшихся в этой области вперед. На их лодках 3-го поколения (тип «Лос-Анджелес») был установлен ГАК AN/ BQQ-5 с цифровой обработкой информации, что обеспечивало значительно более точное выделение полезного сигнала на фоне помех. Другой новой «вводной», обусловившей необходимость внесения изменений в проект, стало требование военных оснастить АПЛ нового поколения стратегическими крылатыми ракетами «Гранат».

В ходе доработки, завершившейся в 1980 г., лодка получила новый цифровой гидроакустический комплекс с повышенными характеристиками, а также систему управления вооружением, допускающую использование крылатых ракет.

В конструкции АПЛ проекта 971 были реализованы такие новаторские решения, как комплексная автоматизация боевых и технических средств, сосредоточение управления кораблем, его оружием и вооружением в едином центре – главном командном пункте (ГКП), применение всплывающей спасательной камеры (которая успешно прошла проверку на лодках 705-го проекта).

Подводная лодка 971-го проекта относится кдвухкорпусномутипу. Прочный корпус выполнен из высокопрочной стали с пределом текучести 100 кгс/мм2 . Все основное оборудование, ГКП, боевые посты и рубки размещены в амортизированных зональных блоках, представляющих собой пространственные каркасные конструкции с палубами. Амортизация существенно уменьшает акустическое поле корабля, а также позволяет обезопасить экипаж и оборудование от динамических перегрузок, возникающих при подводных взрывах. Кроме того, блочная компоновка позволила рационализировать процесс строительства корабля: монтаж оборудования был перенесен из стесненных условий отсека непосредственно в цех, на доступный со всех сторон зональный блок. После завершения монтажа зональный блок «закатывается» в корпус лодки и подсоединяется к магистральным кабелям и трубопроводам корабельных систем.

На АПЛ применена развитая система двухкаскадной амортизации, значительно снижающая структурный шум. Все механизмы размещены на амортизированных фундаментах. Каждый зональный блок изолирован от корпуса АПЛ резинокордными пневматическими амортизаторами, образующими второй каскад виброизоляции.

За счет внедрения комплексной автоматизации экипаж лодки удалось сократить до 73 человек (в том числе 31 офицера), что почти в два раза меньше численности экипажа американской АПЛ типа «Лос-Анджелес» (141 человек). По сравнению с АПЛ проекта 671 РТМ на новом корабле несколько улучшены и условия обитаемости.

Энергетическая установка корабля включает один реактор водоводяного типа на тепловых нейтронах ОК- 650Б (190 мВт) с четырьмя парогенераторами (по два циркуляционных насоса для первого и четвертого контуров, три насоса третьего контура) и паровую одновальную блочную паротурбинную установку с широким резервированием состава механизации. Мощность на валу – 50.000 л. с.

Установлены два турбогенератора переменного тока. Для потребителей постоянного тока имеется две группы аккумуляторных батарей и два обратимых преобразователя.

Лодка оснащена семилопастным винтом с улучшенными гидроакустическими характеристиками и уменьшенной частотой вращения.

В случае выхода из строя главной энергетической установки для последующего ее ввода предусмотрены аварийные источники электроэнергии и вспомогательные средства движения – два подруливающих устройства с гребными электродвигателями постоянного тока мощностью по 410 л. е., обеспечивающие скорость движения порядка 5 узлов и служащие также для маневрирования на ограниченных акваториях.

На борту корабля имеются два дизель-генератора ДГ-300 с обратимыми преобразователями (2 х 750 л. с.) с запасом топлива на 10 суток работы. Они предназначены для выработки постоянного тока для гребных электродвигателей и переменного – для общекорабельных потребителей.

Гидроакустический комплекс МГК-540 «Скат-3» с цифровой системой обработки информации имеет мощную систему шумопеленгования и гидролокации. В его состав входит развитая носовая антенна, две бортовые антенны большой протяженности, а также буксируемая протяженная антенна, размещенная в контейнере, расположенном на вертикальном оперении.

Дальность обнаружения целей посредством нового комплекса возросла по сравнению с ГАС, установленных на лодках второго поколения, в три раза. Значительно сократилось и время определения параметров движения цели.

Кроме ГАК, АПЛ проекта 971 снабжены высокоэффективной, не имеющей мировых аналогов системой обнаружения подводных лодок и надводных кораблей противника по кильватерному следу (установленная на лодке аппаратура позволяет фиксировать такой след спустя многие часы после прохождения подводной лодки противника).

На корабле установлен навигационный комплекс «Симфония-У», а также комплекс радиосвязи «Молния-МЦ» с системой космической связи «Цунами» и буксируемой антенной.

Торпедо-ракетный комплекс включает четыре торпедных аппарата калибром 533 мм и четыре – 650- мм ТА (суммарный боекомплект – более 40 единиц средств поражения, в том числе 28 – калибром 533 мм). Он приспособлен для стрельбы крылатыми ракетами «Гранат», подводными ракетами и ракето-торпедами («Шквал», «Водопад» и «Ветер»), а также торпедами и самотранспортирующимися минами. Кроме того, лодка может осуществлять постановки обычных мин. Управление стрельбой крылатыми ракетами «Гранат» осуществляется специальным аппаратным комплексом.

В 90-х годах на вооружение подводных лодок поступила универсальная глубоководная самонаводящаяся торпеда УГСТ, созданная «НИИ морской теплотехники» и ГНПП «Регион». Она пришла на смену электрической противолодочной торпеде ТЭСТ-71 М и скоростной противокорабельной торпеде 53-65К. Новая торпеда предназначена для поражения подводных лодок и надводных кораблей противника. Мощная тепловая энергетическая установка и значительный запас топлива обеспечивают ей большой диапазон глубин хода, а также возможность поражения высокоскоростных целей на больших дистанциях. Аксиально-поршневой двигатель на унитарном топливе и малошумный водо-

метный движитель позволяют УГСТ развивать скорость более 50 узлов. Движитель без редуктора напрямую связан с двигателем, что, наряду с другими мерами, позволило значительно увеличить скрытность применения торпеды.

На УГСТ использованы двухплоскостные рули, выдвигающиеся за обводы торпеды после выхода ее из трубы ТА. Комбинированная акустическая аппаратура самонаведения имеет режимы локации подводной цели и поиска надводного корабля по его кильватерному следу. Имеется система проводного телеуправления (длина торпедной катушки – 25 км). Комплекс бортовых процессоров обеспечивает надежное управление всеми системами торпеды при поиске и поражении цели. Оригинальным решением является наличие в системе наведения алгоритма «Планшет», моделирующего на борту торпеды тактическую картину в момент стрельбы, наложенную на цифровую картину акватории (глубины, рельеф дна, фарватеры). После выстрела данные обновляются с борта корабля-носителя. Современные алгоритмы придают торпеде свойства системы с искусственным интеллектом, что позволяет, в частности, использовать одновременно несколько торпед по одной или нескольким целям в сложной мишенной обстановке и при активном противодействии противника.

Длина торпеды УГСТ – 7,2 м, масса – 2200 кг, масса взрывчатого вещества – 200 кг, глубина хода – до 500 м, скорость хода – более 50 уз., дальность стрельбы – до 50 км.

Продолжается совершенствование и ракето-торпед, входящих в состав вооружения АПЛ 971-го проекта. В настоящее время они комплектуются новой второй ступенью, представляющей собой подводную ракету АПР- ЗМ (калибр 355 мм, масса 450 кг, масса БЧ 76 кг) с гидроакустической системой самонаведения, имеющей радиус захвата 2 км. Использование закона наведения с адаптивным углом упреждения позволило сместить центр группировки попаданий ракеты к середине подводной цели, поражая ее в прочный корпус. На торпеде использован регулируемый турбоводометный двигатель на смесевом высококалорийном топливе, обеспечивающий АПР-ЗМ высокую скорость сближения с целью, затрудняющей применение противником средств гидроакустического противодействия. Скорость подводного хода ракеты -18-30 м/с, глубина поражения цели – до 800 м, вероятность поражения цели при среднеквадратичной ошибке целеуказания 300-500 м – 0,9.

В то же время на основании советско-американских договоренностей 1989 года из состава вооружения многоцелевых АПЛ были исключены системы оружия с ядерным снаряжением – ракето-торпеды «Шквал» и «Водопад» с СБП, а также КР типа «Гранат».

Крейсерская АПЛ проекта 971

Длина наибольшая 110,3 м

Ширина наибольшая 13,6м

Средняя осадка 9,7 м

Водоизмещение:

нормальное 8140 м

полное 12.770 м

Предельная глубина погружения 600 м

Рабочая глубина погружения 520 м

Полная скорость подводного хода 33,0 уз.

Надводная скорость 11,6 уз.

Автономность 100 сут.

Экипаж 73 чел.

«Щука-Б» стала первым типом многоцелевой атомной подводной лодки, серийное строительство которой было организовано первоначально на заводе в Комсомольске-на- Амуре, а не в Северодвинске или Ленинграде, что свидетельствовало о возросшем уровне развития кораблестроения на Дальнем Востоке. Головной атомоход 971 проекта – К-284 – был заложен на берегах Амура в 1980 г. и вступил в строй 30 декабря 1984 г. Уже в процессе его испытаний было продемонстрировано достижение качественно более высокого уровня акустической скрытности. Уровень шумности К-284 на 12-15 дБ (т. е. в 4-4,5 раза) оказался ниже шумности самой «тихой» отечественной лодки предшествующего поколения – 671 РТМ, что давало основания говорить о выходе нашей страны в мировые лидеры по этому важнейшему показателю подводного кораблестроения.

В процессе серийного строительства шло непрерывное совершенствование конструкции корабля, была проведена ее акустическая отработка. Это позволило укрепить достигнутое положение в области скрытности, окончательно ликвидировав былое превосходство Соединенных Штатов.

По НАТОвской классификации новые АПЛ получили обозначение Akula (что вносило определенную путаницу, так как на букву «А» начиналось и название другой советской лодки – Alfa (проект 705). После первых «просто Акул» появились корабли, названные на Западе Improved Akula (вероятно, к их числу были отнесены лодки северодвинской постройки, а также последние «комсомольские» корабли). По сравнению со своими предшественниками они имели скрытность лучшую, чем у усовершенствованных лодок типа «Лос-Анджелес» (SSN-688-I) ВМС США.

Первоначально лодки проекта 971 несли лишь тактические номера. Однако 10 октября 1990 г. вышел приказ главнокомандующего ВМФ В.Н. Чернавина о присвоении лодке К-317 названия «Пантера». В дальнейшем имена получили и другие атомоходы данного проекта. Первая «северодвинская» лодка – К-480 – получила имя «Барс», вскоре ставшее нарицательным для всех атомоходов проекта 971. Первым командиром «Барса» стал капитан 2 ранга С.В. Ефременко. В декабре 1997 г. по ходатайству Татарстана «Барс» переименована в «Ак-Барс»

В1996 году в строй вступила крейсерская АПЛ (КАПЛ) «Вепрь», построенная в Северодвинске. Сохраняя прежние обводы, она имела новые конструкцию прочного корпуса и внутреннюю «начинку». Вновь был сделан серьезный рывок вперед и в области снижения шумности. На Западе этот корабль (а также последующие АПЛ 971-го проекта) назвали Akula-2.

По словам ныне покойного главного конструктора проекта Г.Н. Чернышева (скончавшегося в июле 1997 г.), «Барс» сохраняет большие модернизационные возможности. В частности, задел, имеющийся у «Малахита», позволяет повысить поисковый потенциал атомохода приблизительно в три раза.

По данным военно-морской разведки США, прочный корпус модернизированного «Барса» имеет вставку длиной 4 м. Дополнительный тоннаж позволил, в частности, оснастить лодку «активными» системами снижения вибрации энергетической установки, практически полностью устранив ее воздействие на корпус корабля. По оценкам американских специалистов, по характеристикам скрытности модернизированная лодка 971-го проекта приближается к уровню американской многоцелевой АПЛ 4-го поколения SSN-21 «Сивульф». По скоростным характеристикам, глубине погружения и вооружению эти корабли также приблизительно равноценны. Таким образом, усовершенствованную АПЛ 971-го проекта можно рассматривать как подводную лодку, близкую к уровню 4-го поколения.

1* В 1997 г. K-391 «Кит» переименована в КАПЛ К- 391 «Братск»

2* 1 мая 1998 г. К-295 «Дракон» передан гвардейский андреевский фпаг АПЛ К-133, а строящейся К-152 «Нерпа» – гвардейский андреевский флаг К-56. В августе 1999 г К-295 переименована в КАПП К-295 «Самара».

3* Приказом ГК ВМФ в январе 1998 г. К-419 переименована в К-419 «Кузбасс»

4* В1997 г. КАПЛ «Леопард» передан орден Боевого Красного Знамени

5* С 1997 г. – гвардейская КАПЛ

На Северном Флоте «Барсы» сведены в дивизию, базирующуюся в бухте Ягельная. В частности, в декабре 1995 – феврале 1996 гг. АПЛ «Волк» (на борту находился штатный экипаж АПЛ «Пантера» во главе с капитаном 1 ранга С. Справцевым, старший на борту – заместитель командира дивизии капитан 1 ранга В. Королев), находясь на боевой службе в Средиземном море, осуществлял дальнее противолодочное обеспечение ТАКР «Адмирал Флота Советского Союза Кузнецов». При этом было выполнено длительное слежение за несколькими НАТОвскими субмаринами, в том числе и за американской АПЛ типа «Лос-Анджелес».

Высокая скрытность и боевая устойчивость дают «Барсам» возможность успешно преодолевать противолодочные рубежи, оборудованные стационарными системами дальнего гидроакустического наблюдения, а также противодействие противолодочных сил. Они могут оперировать в зоне господства противника и наносить по нему чувствительные ракетные и торпедные удары. Вооружение «Барсов» позволяет им бороться с подводными лодками и надводными кораблями, а также с высокой точностью поражать наземные объекты крылатыми ракетами.

В случае вооруженного конфликта каждая лодка 971-го проекта способна создать угрозу и сковать значительную группировку сил противника, не допуская нанесения ударов по российской территории.

По данным ученых из МФТИ, приведенным в брошюре «Будущее стратегических ядерных сил России: дискуссия и аргументы» (Долгопрудный, 1995 год), даже при самых благоприятных гидрологических условиях, характерных для Баренцевого моря в зимний период АПЛ проекта 971 могут обнаруживаться американскими лодками типа «Лос Анджелес» с ГАК AN/BQQ-5 на дальности не более 10 км. При менее благоприятных условиях в данном районе мирового океана обнаружить «Барс» гидроакустическими средствами практически невозможно.

Появление кораблей со столь высоким боевым потенциалом изменило ситуацию и заставило ВМС США считаться с возможностью серьезного противодействия со стороны российского флота даже в условиях полного превосходства американских наступательных сил. «Барсы» могут атаковать как сами ударные группировки ВМС США, так и их тылы, включая береговые центры управления, пункты базирования и снабжения, как бы далеко они не находились. Скрытные, а потому недосягаемые для противника, АПЛ 971-го проекта превращают потенциальную войну на океанских просторах в подобие наступления через минное поле, где всякая попытка продвинуться вперед грозит незримой, но реальной опасностью.

Уместно привести характеристику подводным лодкам 971-го проекта, данную видным американским военно-морским аналитиком Н. Полмаром на слушаниях в комитете по национальной безопасности палаты представителей конгресса США: «Появление подводных лодок типа Akula, а также других русских АПЛ 3-го поколения продемонстрировало, что советские кораблестроители ликвидировали разрыв в уровне шумности быстрее, чем ожидалось». Спустя несколько лет, в 1994 году, стало известно, что этот разрыв устранен полностью.

По утверждению представителей ВМС США, на оперативных скоростях порядка 5-7 уз. шумность лодок типа Improved Аки1а, фиксировавшаяся средствами гидроакустической разведки, была меньше шумности наиболее совершенных АПЛ ВМС США типа Improved Los Angeles. По словам начальника оперативного отдела ВМС США адмирала Д. Бурда (Jeremy Boorda), американские корабли оказались не в состоянии сопровождать АПЛ Improved Akula на скоростях менее 6-9 узлов (контакт с новой российской лодкой состоялся весной 1995 года у восточного побережья США). По мнению адмирала, усовершенствованная АПЛ Akula-2 по характеристикам малошумности соответствует требованиям к лодкам 4-го поколения.

Появление уже после окончания «холодной войны» в составе российского флота новых сверхскрытных атомоходов вызвало серьезную озабоченность в США. В 1991 году этот вопрос был поднят в конгрессе. На обсуждение американских законодателей было вынесено несколько предложений, направленных на то, чтобы исправить в пользу США сложившееся положение. В соответствии с ними предполагалось, в частности:

– потребовать от нашей страны придать гласности свои долгосрочные программы в области подводного кораблестроения;

– установить для РФ и США согласованные ограничения на количественный состав многоцелевых АПЛ;

– оказать помощь России в переоборудовании верфей, строящих АПЛ, для выпуска невоенной продукции.

К компании по борьбе с российским подводным кораблестроением подключилась и международная неправительственная экологическая организация «Гринпис», активно выступившая за запрещение подводных лодок с ядерными силовыми установками (в первую очередь, разумеется, российских, представляющих, по мнению «зеленых», наибольшую экологическую опасность). С целью «исключения ядерных катастроф», «Гринпис» рекомендовала правительствам западных стран поставить предоставление финансовой помощи России в зависимости от решения этого вопроса.

Однако темпы пополнения ВМФ новыми многоцелевыми подводными лодками к середине 90-х годов резко замедлились, что сняло для США остроту проблемы, хотя усилия «экологов» (многие из которых, как известно, тесно связаны с НАТОвскими спецслужбами), направленные против российского флота, не прекратились и по сей день.

В настоящее время все многоцелевые атомные подводные лодки 971-го проекта находятся в составе Северного (бухта Ягельная) и Тихоокеанского (Рыбачий) флотов. Они достаточно активно (разумеется, по меркам нынешнего времени) используются для несения боевой службы.

АПЛ проекта П-627А
