АТОМНЫЕ ПОДВОДНЫЕ ЛОДКИ С КРЫЛАТЫМИ РАКЕТАМИ

В 1956 году было принято решение о создании на базе многоцелевой АПЛ проекта 627А опытной атомной подводной лодки с ракетным вооружением. Корабль предназначался для нанесения ударов стратегической крылатой ракетой П-20 с ядерным зарядом, разрабатываемой в ОКБ С.В. Ильюшина, по объектам противника, расположенным как на побережье, так и в глубине его территории.

Технический проект лодки П-627А был выполнен СКБ-143 к концу 1957 г., и в начале 1958 г. началась разработка рабочих чертежей. Первоначально работы велись под руководством главного конструктора В.Н. Перегудова. В 1959 году главным конструктором по проекту П-627А был назначен начальник проектного отдела СКБ-143 Г.Я. Светлов.

Общая конструкция корабля, главная энергетическая установка и основное оборудование фактически не отличались от АПЛ проекта 627А.

Крылатая ракета (или по терминологии того времени – самолет-снаряд) с максимальной дальностью стрельбы 3500 км размещалась в контейнере диаметром 4,6 м и длиной 25 м, расположенном на палубе непосредственно за ограждением рубки. Стартовая масса ракеты составляла порядка 30 т.

Пуск КР производился из надводного положения. Для этого тележку с ракетой выкатывали из контейнера на лафет, который затем устанавливался со стартовым углом возвышения 16° и закреплялся на контейнере. После старта лафет вновь опускался и тележка убиралась в контейнер, который снова герметизировался, после чего лодка могла погружаться. Расчетное время нахождения в надводном положении для пуска ракеты составляло 6,5 минуты.

Кроме ракетного вооружения, лодка оснащалась четырьмя 533-мм и двумя 400-мм торпедными аппаратами (боекомплект, соответственно, четыре и шесть торпед). Предполагалось, что постройка лодки П-627А, которая рассматривалась как опытная, будет вестись в Северодвинске. Затем планировалось построить еще 18 серийных ПЛАРК проекта 653, являющихся дальнейшим развитием пр. П- 627А и оснащенных двумя крылатыми ракетами П-20. В процессе старта двух КР лодка должна была находиться на поверхности в течение 10 мин. Начать строительство лодок 653-го проекта предполагалось в 1959 году.

В марте 1957 г., не дожидаясь окончания работ по созданию технического проекта, завод № 402 приступил к заказу материалов для нового корабля и начал его постройку.

Однако в 1960 г. руководство ВМФ изменило свое отношение к стратегическим крылатым ракетам, которые были признаны неперспективными из-за совершенствования средств ПВО потенциального противника. Кроме того, попытки разместить на корабле стратегические крылатые ракеты при традиционном подходе к решению конструкторских задач вели к возрастанию массы и габаритов пускового оборудования.

Работы по комплексу П-20 и подводной лодке П-627А были остановлены. К тому времени корпус лодки был уже фактически сформирован и начались монтажные работы. Были прекращены и работы по проекту 653.

Предпринимались попытки модифицировать корабль П-627А, усилив его торпедное вооружение (проект ПТ-627А). Однако в конечном итоге было решено подводную лодку не достраивать, а ее механизмы и оборудование использовать при постройке последней серийной АПЛ проекта 627А – К-50.

Длина наибольшая 110,2 м

Ширина наибольшая 9,2 м

Средняя осадка 6,3 м

Нормальное водоизмещение 3950 м³

Предельная глубина погружения 285 м

Полная скорость подводного хода 25,5 уз.

Автономность 50-60 сут.

Экипаж 90 чел.

Проект 653

Вслед за опытной атомной подводной лодкой проекта П-627А, оснащенной одной стратегической крылатой ракетой большой дальности П-20, разрабатываемой под руководством С.В. Ильюшина в соответствии с постановлением СМ от 17 августа 1956 г., в СКБ-143 летом 1958 года началось проектирование более мощной ракетной подводной лодки 653-го проекта, несущей не одну, а две КР.

Планировалось построить 18 серийных ПЛАРК проекта 653 (с завершением всей серии в 1962 году). Технический проект был завершен в 1959 году. Лодка имела конструкцию, близкую конструкции АПЛ пр. П-627А. Два контейнера с ракетами располагались горизонтально непосредственно за ограждением выдвижных устройств, образуя одну длинную рубку обтекаемой формы. Ракетные контейнеры имели большие габариты и массу. Для обеспечения надводной устойчивости корабля потребовалось увеличить его ширину на три метра по сравнению с проектом П-627А. В то же время за счет изменения кормовых обводов длина лодки была несколько уменьшена. Более совершенная гидродинамика позволила, при увеличенном водоизмещении, сохранить скоростные характеристики предшествующей лодки.

КР П-20

В конструкции прочного корпуса было решено применить более прочную сталь, использовать усовершенствованный тип атомного реактора (ВМ-1М), вместо свинцово-кислотных применить серебряно-цинковые аккумуляторные батареи «55СЦ», пятилопастные винты уменьшенной шумности и внедрить ряд других усовершенствований.

Основное вооружение лодки состояло из двух сверхзвуковых (3200- 3500 км/ч) стратегических крылатых ракет П-20 с максимальной дальностью стрельбы 3500 км, несущих термоядерную БЧ мощностью 3 Мт. Для управления ракетной стрельбой предполагалось использовать систему «Сокол-П-653». В процессе старта обеих КР лодка должна была находиться на поверхности не более 10 мин.

Торпедное вооружение включало четыре 533-мм и два 400-мм торпедных аппаратов с боезапасом, соответственно, четыре и 12 торпед. Начать строительство ПЛАРК 653-го проекта предполагалось в 1959 году. Первые рабочие чертежи нового атомохода был направлены на завод 402 в Северодвинск в декабре 1958 г., однако к постройке головного корабля предприятие так и не приступило: в феврале 1960 г. было принято правительственное решение о закрытии программы П-20, что через три месяца привело и к прекращению всех работ над носителями этой КР. Некоторое время в ОКБ Ильюшина продолжась разработка на базе проекта П-20 противокорабельной ракеты большой (1800-2000 км) дальности П-22, однако, вскоре, прекратилась и эта программа (что было вполне закономерно, т.к. в то время не представлялось возможным создать сколько-нибудь надежную систему целеуказания, обеспечивающую возможность стрельбы по кораблям противника на такой дистанции).

Длина наибольшая 97,5 м

Ширина наибольшая 12,2 м

Осадка 7,8 м

Нормальное водоизмещение 5250 м³

Запас плавучести 36%

Предельная глубина погружения 300 м

Полная скорость подводного хода 22-24 уз.

Надводная скорость. 14-15 уз.

Автономность 80 сут.

Экипаж 101 чел.

АПЛ проекта 653

Возможности размещения крылатых ракет (КР), предназначенных для стрельбы с борта подводной лодки по берегу, исследовались в Германии еще в конце Второй моровой войны. В 1946 году работы в этом направлении были начаты и в СССР. На основе изучения немецкого опыта группой специалистов под руководством вице-адмирала Л.Г. Гончарова, а также использования ряда отечественных наработок, в Советском Союзе были выбраны три ключевых направления развития морского ракетного вооружения: баллистические ракеты, крылатые ракеты (КР) и зенитные ракеты.

Баллистические ракеты в 50-х гг. рассматривались советским военным руководством как «абсолютное» оружие, не имеющее средств противодействия. В то же время крылатые ракеты, обладающие характеристиками, близкими к характеристикам реактивных истребителей первого поколения, теоретически могли быть перехвачены существующими средствами ПВО. В то же время по сравнению с баллистическими ракетами КР имели ряд преимуществ-хорошо отработанная, достаточно традиционная конструкция, лучшие, чем у баллистических ракет, массо-габаритные характеристики, меньшая стоимость.

В 1955 году на вооружение ВМС США была принята крылатая ракета «Регулус»1 (максимальная дальность

– 400 км), под которую переоборудовали дизель-электрическую подводную лодку «Танни» (тип «Балао»). Старт этой дозвуковой ракеты осуществлялся из надводного положения. Использование радиокомандной системы наведения требовало привлечения специальных надводных кораблей или ПЛ, которые обеспечивали бы наведение ракеты на конечном участке траектории. При этом могли обстреливаться лишь цели, находящиеся на небольшом удалении от побережья. Все это резко ограничивало боевые возможности американского комплекса. В результате в 1958 году КР «Регулус»1 была снята с вооружения. Прекратились работы и по созданию более совершенной сверхзвуковой КР «Регулус»2.

Однако в СССР к морским КР сложилось несколько иное отношение. Во второй половине 50-х годов это оружие признавалось достаточно перспективным.

Разработка морских крылатых ракет, предназначенных для поражения береговых целей, велась в ОКБ С.А. Лавочкина (П-40), С.Б. Ильюшина (П- 20) и Г.М. Бериева (П-10). В частности, для оснащения атомных подводных лодок с крылатыми ракетами (ПЛАРК) проектов П-627А и 653 создавалась мощная сверхзвуковая ракета П-20. Однако попытки разместить на корабле КР при традиционном подходе к решению конструкторских задач вели к тому, что пусковое оборудование подводных лодок получалось чрезмерно тяжелым и громоздким. В результате ПЛАРК могла нести лишь одну-две ракеты (концепция П-20 оправдывалась лишь большой дальностью стрельбы – порядка 3500 км, значительно превосходящей дальность других стратегических средств ВМФ).

Иной путь избрал В.Н. Челомей, предложивший разместить относительно легкую КР со сложенными крыльями в пусковом контейнере. Это стало возможным благодаря созданию оригинального автомата раскрыва крыла, срабатывающего после выхода ракеты из контейнера. В результате значительно упростился и ускорился процесс запуска. Кроме того, появилась возможность при сохранении водоизмещения в несколько раз увеличить боекомплект подводной лодки.

ПЛАРК проекта 659

КР П-5

Предложением Челомея заинтересовалось руководство ВМФ и новый Главнокомандующий – С.Г. Горшков. Экспертиза, проведенная с участием таких специалистов, как академики М.В. Келдыш, А.А. Дародицын и А.Ю. Ишлинский также дала положительную оценку проекту. В результате было принято правительственное решение об образовании в подмосковном Реутове под руководством В.Н.Челомея ОКБ-52, которому было поручено создание крылатой ракеты П-5 с дальностью 350 км (постановление от 19 июня 1955 г.).

Первоначально комплекс П-5 предназначался для дооснащения дизель-электрических подводных лодок, конкурируя с «бериевским» комплексом П-10, являвшимся аналогом американского комплекса «Регулус»2.

Первый пуск П-5 состоялся 12 марта 1957 г. с качающегося стенда СН-49 на Белом море. А 22 ноября того же года ракета стартовала с борта опытной ПЛ С-146 (переоборудованная лодка 613-го проекта). В результате сравнительных испытаний предпочтение было отдано «челомеевскому» комплексу, который был

официально принят на вооружение 19 июня 1959 г. Им было оснащено шесть лодок 644-го и шесть – 665-го проектов (созданы на базе ПЛ 613-го проекта, несли, соответственно, по две и по четыре ракеты).

Однако для более надежного поражения целей на территории США, располагавших мощными противолодочными силами, было целесообразно разместить стратегическое ракетное оружие на менее уязвимых, чем ДЭПЛ, носителях – атомных подводных лодках.

Разработка технического проекта подводного ракетоносца проекта 659 с КР П-5 осуществлялась в соответствии с правительственным постановлением от 26 августа 1956 г.

Главными конструкторами проекта последовательно являлись П.П. Пуснынцев и Н.А. Климов. Главным наблюдающим от ВМФ был назначен Ю.С.Вольфсон.

Одновременные работы над «стратегическими атомоходами» (с крылатыми и баллистическими ракетами) в одном и том же конструкторском бюро предполагало максимальную степень унификации общекорабельных технических решений. При этом как проект 658, так и проект 659 «выросли» из торпедной АПЛ 627-го проекта.

19 октября 1957 г. на заседании Президиума ЦК КПСС рассматривался ход строительства советского подводного ракетоносного флота. Был утвержден перспективный план строительства подводных лодок, в соответствии с которым уже к 1961 году предполагалось передать флоту 32 ПЛ с крылатыми ракетами П-5. Продолжение строительства носителей этих ракет планировалось и в VII пятилетке (1961-1965 гг.).

Строительство лодок было развернуто в Комсомольске-на-Амуре (ПЛАРК проекта 659 стали первыми атомоходами, построенными на Дальнем.Востоке). Головной корабль – К-45 – был заложен 28 декабря 1957 г., спущен на воду 12 мая 1960 г., а приемный акт на него был подписан 28 июня 1961 г. Первым командиром лодки был назначен капитан 2 ранга В.Г. Белашев, под командованием которого К-45 успешно прошла испытания, завершившиеся длительным автономным плаванием. В ходе испытаний корабль прошел 7073 мили, из них 2569 миль – в подводном положении.

Лодка вошла в состав 26-й дивизии, ставшей первым соединением ТОФ, оснащенным атомоходами.

За первой отечественной ПЛАРК последовали К-59, вступившая в строй 10 декабря 1961 г., К-66 (10 декабря 1961 г.), К-122 (13 апреля 1962 г.) и К- 259 (декабрь 1962 г.).

Подводная лодка имела двухкорпусную архитектуру. Прочный корпус диаметром 6,8 м делился на девять водонепроницаемых отсеков. Конструкция обеспечивала надводную непотопляемость при заполнении водой любого из отсеков.

Корабль был оснащен ГЭУ номинальной мощностью 35.000 л.с., включавшей два водоводяных реактора ВМ-А (2 х 70 мВт). Имелось две группы аккумуляторов по 112 элементов, два электродвигателя подкрадывания ПГ-116 (2 х 450 л. с.) и два дизель-генератора постоянного тока ДГ-400.

Имелась гидроакустическая станция МГ-200 «Арктика», шумопеленгатор МГ-15, станция обнаружения гидроакустического облучения МГ-13 и другое целевое оборудование.

Ракетное вооружение корабля составляли шесть крылатых ракет П-5. Ракета снабжалась ядерной боевой частью, унифицированной с БЧ баллистической ракеты Р-11ФМ (первоначально ее мощность составляла 200 кт, затем была увеличена до 650 кт). Диаметр корпуса КР составлял 1,0 м, длина – 10,8 м и размах крыла – 3,7 м. Ее стартовая масса равнялась 5200 км, максимальная скорость полета соответствовала М=0,9-1,0, максимальная дальность стрельбы составляла 350 км. Полет проходил на высоте 800-900 м. Силовая установка КР включала стартовый твердотопливный ускоритель и маршевый ТРД КРД-26 (2250 кгс). Система управления включала автопилот, счетчик времени и барометрический высотомер.

АПЛ проекта 659Т

Ракета на подводной лодке транспортировалась в герметическом контейнере (диаметр 1,65 м, длина 12 м), заполненном азотом. Подготовка ракеты к старту осуществлялась дистанционно с пульта управления, расположенного в первом отсеке подводной лодки. Время подъема контейнера из походного в боевое положение (14°) – 125 секунд. Ракетные контейнеры размещались в надстройке (по три на борт). Старт мог выполняться только из надводного положения при волнении моря до 4-5 баллов и скорости хода до 8 узлов.

Торпедное вооружение ПЛАРК 659-го проекта включало четыре 533- мм носовых торпедных аппарата (20 торпед СЭТ-53м и 53-61, максимальная глубина стрельбы – 100 м), а также четыре кормовых ТА калибром 400 мм (максимальная глубина стрельбы – 240 м).

Длина наибольшая 111,2м

Ширина наибольшая 9,2 м

Средняя осадка 7.6 м

Водоизмещение:

нормальное 3731 м³

полное 4920 м³

Предельная глубина погружения 300 м

Рабочая глубина погружения 240 м

Полная скорость подводного хода 29 уз.

Надводная скорость 21 уз.

Автономность 50 сут.

Экипаж 120 чел.

Ракетоносцы 659-го проекта провели свою относительно короткую службу на Тихоокеанском флоте. В сфере досягаемости их ракет находились цели на Западном побережье США (где находились, в частности, крупнейшие авиазаводы фирмы Боинг в Сиэтле и другие важные промышленные, военные и административные центры), Гавайя, Япония, Панамский канал. Вероятно, ПЛАРК проекта 659 рассматривались и как перспективные корабли для вооружения молодого китайского военно-морского флота (однако охлаждение советско-китайских отношений в начале 60-х годов на несколько десятилетий прервало военно-техническое сотрудничество между двумя великими державами).

Сопоставляя характеристики «главного калибра» лодок 659-го проекта и возможности средств ПВО основного потенциального противника – США, следует признать, что ракеты П-5 имели на рубеже 50-60-х годов весьма высокие шансы поразить назначенные цели. Наиболее мощный американский ЗРК зональной ПВО того времени «Найк Геркулес» мог бороться с воздушными целями, летящими на высотах не менее 1,5 км, а маловысотный комплекс «Хок» обладал дальность стрельбы, не превышающей 18 км, что позволяло прикрыть этими ракетами лишь ограниченное число объектов. Весьма скромные возможности по борьбе с ракетами типа П-5 имела и истребительная авиация США, основу которой в те годы составляли дозвуковые истребители, не способные бороться с целями, летящими на высоте нескольких сот метров с трансзвуковой скоростью. Сверхзвуковые истребители перехватчики второго поколения – F-101B, F-102, F-104 и F-106, начавшие поступать на вооружение ВВС США в конце 50-х годов, могли поражать своими управляемыми ракетами лишь воздушные цели, летящие на средних и больших высотах, что делало эти самолеты также практически «безвредными» для П- 5.

Однако прогнозируемое совершенствование средств противовоздушной обороны потребовало и повышения боевых возможностей крылатых ракет. С 1958 года началась разработка ракеты П-5Д, в состав БРЭО которой вошел допплеровский измеритель скорости и сноса, что позволило повысить точность стрельбы в два-три раза (КВО составило 4 км). Максимальная дальность стрельбы возросла до 500 км. 2 марта 1962 г. П-5Д была принята на вооружение. В 1959 году началось создание КР П-5СН с радиовысотомером (что позволило уменьшить высоту крейсерского полета до 300-400 м, практически недоступную для истребителей-перехватчиков того времени). Велись работы и по снижению радиолокационной заметности (сегодня это называется технологией «стелс»). Все эти меры должны были существенно повысить боевые возможности комплекса, обеспечивая его способность преодолевать средства противовоздушной обороны США. Однако принципиальный недостаток КР – надводный старт, существенно увеличивающий уязвимость корабля-носителя, -устранить так и не удалось. В результате в 1964 году было решено отказаться от стратегических КР, оставив их на вооружении подводных лодок лишь в качестве «второстепенного» оружия, лишь дополняющего противокорабельные оперативные ракеты П-6, также созданные под руководством В.Н.Челомея.

Из-за технической невозможности переоснащения ПЛАРК проекта 659 новым противокорабельным ракетным комплексом было решено переоборудовать эти подводные лодки в торпедные. С августа 1965 г. по конец 1969 года все корабли на судоремонтном заводе в Большом Камне под Владивостоком по проекту 659Т, выполненному в ЦКБ-18 (главный конструктор О.Я.Марголин), были переделаны в атомные торпедные подводные лодки. Ракетное вооружение было снято, вырезы в легком корпусе зашиты, а антенна РЛС управления ракетной стрельбой «Север» – демонтирована. Параллельно было усилено торпедное вооружение лодок.

В 1980 году АПЛ К-66 после аварии была поставлена на консервацию.

21 августа 1983 г, на К-122 произошел пожар, в результате которого погибло 14 человек (лодку было решено не восстанавливать). В 90-х годах все АПЛ проекта 659Т были выведены из состава флота и переданы на утилизацию.

КР П-6

ДПЛРК проекта 651

В 60-х годов в Советском Союзе рассматривались различные варианты повышения боевой эффективности многочисленных дизель-электрических подводных лодок. Одним из следствий этих работ было создание вариантов переоборудования ДЭПЛ в атомные подводные лодки за счет оснащения их вспомогательной ядерной энергетической установкой. Предполагалось, что в случае обострения международной обстановки удастся в сравнительно короткие сроки резко повысить боевой потенциал подводного флота, трансформировав наиболее современные и мощные из уже построенных ДЭПЛ в АПЛ. Однако на практике вспомогательной атомной энергетической установкой была оснащена лишь одна большая дизель-электрическая подводная лодка 651-го проекта.

ПЛРК этого типа предназначались для нанесения ударов противокорабельными ракетами по боевым кораблям и судам противника при действиях на океанских коммуникациях. Разработка 651-го проекта осуществлялась ЦКБ-18 (главный конструктор – А.С. Кассациер, главный наблюдающий от ВМФ – И.А. Коцюбин).

Технический проект дизель-электрический подводной лодки был утвержден в 1959 году, а в 1963-1968 гг. в состав ВМФ вошло 16 кораблей этого типа (их строительство осуществлялось в Ленинграде и в Горьком).

ДЭПЛ несла мощное ударное вооружение (впервые в мировой практике применительно к ПЛ) – противокорабельные оперативно-тактические крылатые ракеты комплекса П-6, расположенные в четырех герметизированных транспортно-пусковых контейнерах вне прочного корпуса, за- и перед ограждением рубки. Перед пуском контейнеры поднимались на угол 15°.

Торпедное вооружение корабля включало шесть носовых торпедных аппаратов калибром 533 мм (боезапас – шесть торпед), стрельба из которых обеспечивалась на глубинах от перископной до 100 м. Кроме того, имелось четыре 400-мм ТА (боезапас -12 торпед) в кормовой части корабля (максимальная глубина стрельбы – 250 м).

Лодка имела двухвальную энергетическую установку в составе двух дизелей надводного хода 1Д43 (2 х 4000 л.с.), двух главных гребных электродвигателей подводного хода МГ-141 (2 х 6000 л. е.), дизель-генератора мощностью 1000 кВт (с дизелем 1Д42) и двух гребных электродвигателей экономического хода ПГ-140 (2 х 2000 л. е.).

Впервые в практике отечественного подводного кораблестроения на лодках 651-го проекта было решено применить серебряно-цинковые аккумуляторные батареи «30/3», имевшие значительно большую емкость по сравнению с традиционными свинцово-кислотными.

ПЛ имела двухкорпусную архитектуру. Прочный корпус, а также все поперечные водонепроницаемые переборки были выполнены из стали с пределом текучести 60 кгс/мм² . Это позволило увеличить предельную глубину погружения по сравнению с ранее построенными отечественными дизель- электрическими подводными лодками на 100 м.

Первые пять субмарин имели легкий корпус, изготовленный из маломагнитной стали. Однако в дальнейшем из-за коррозионного растрескивания вновь вернулись к использованию обычной стали.

Начиная с шестого серийного корабля на легкий корпус наносилось специальное резиновое противогодролокационное покрытие.

По тактико-техническим данным, мощности оружия, радиотехническому вооружению, корабельным системам, механизмам и устройствам подводные лодки 651-го проекта превосходили все существующие в 60-х годах отечественные и зарубежные дизель-электрические подводные лодки. Применение противогидролокационных покрытий, средств шумопоглощения, мер по звукоизоляции механизмов от корпуса корабля, нового движительного комплекса с малошумными гребными винтами в направляющих насадках обеспечивало ПЛ 651-го проекта уровень шумности, меньший чем у лодок других проектов, при рекордно высокой для отечественных ДЭПЛ скорости полного подводного хода – более 18 узлов. Дальность плавания экономичной подводной скоростью 2,8 узла составляла 810 миль.

Длина наибольшая 85,9 м

Ширина наибольшая 9,7 м

Осадка 6,9 м

Водоизмещение:

нормальное 3174 м³

подводное 3750 м³

Запас плавучести 40.0%

Предельная глубина погружения 300 м

Рабочая глубина погружения 270 м

Полная скорость подводного хода 18,1 уз.

Надводная скорость 16,0 уз

Автономность 90 сут.

Экипаж 78 чел.

Однако сохранить высокие характеристики подводного хода на достигнутом уровне не удалось: в начале 60- х годов произошло резкое обострение, а в дальнейшем – полный разрыв советско-китайских отношений. «Великая дружба» сменилась многолетней враждой. Это самым нежелательным образом сказалось и на отечественном подводном кораблестроении. Из-за прекращения массовых поставок китайского серебра, необходимого для производства серебряных аккумуляторов, уже с четвертой лодки 651-го проекта кораблестроители вынуждены были перейти к установке обычных свинцовых аккумуляторных батарей «60 СМ-П». В результате скорость подводного хода упала до 14,5 узлов и, что самое печальное, дальность плавания экономической подводной скоростью сократилось более чем вдвое – до 350 миль.

Высокий боевой потенциал кораблей 651-го проекта в сочетании с желанием вернуть им утерянные (с переходом на свинцовые аккумуляторы) тактические качества, очевидно, и обусловили приоритетность оснащения созданной в СССР малогабаритной вспомогательной атомной силовой установкой ВАУ-6 подводных лодок именно этого типа.

Модульная установка мощностью 600 кВт помещалась в цилиндрическом контейнере, который располагался под прочным корпусом, в кормовой части корабля. Малые размеры контейнера требовали внесения минимальных изменений в конструкцию легкого корпуса. Дополняя «штатную» энергетическую установку ДЭПЛ, вспомогательная атомная установка обеспечивала возможность длительного плавания в подводном положении (правда, с относительно низкой скоростью). Для кратковременного движения под водой с большой скоростью должны были задействоваться аккумуляторы.

Проект подводной лодки с вспомогательной атомной энергетической установкой был разработан Горьковским ЦКБ «Лазурит» под руководством главного конструктора Н.И. Кваши. В 1985 году на заводе «Красное Сормово» по проекту 651Э была переоборудована одна из ранее построенных ПЛ 651-го проекта.

Испытания и опытная эксплуатация корабля позволили отработать конструкцию и в условиях реальных плаваний оценить целесообразность использования малогабаритных атомных энергетических установок для увеличения боевых возможностей ДЭПЛ. Следует отметить, что создание подобных установок, до сих пор не имеющих мировых аналогов, является отечественным приоритетом. Исследования в данном направлении велись и в других странах (в частности, в Канаде), однако не привели к каким-либо конкретным результатам.

28 августа 1958 г. было принято партийно-правительственное постановление «О создании новой скоростной подводной лодки с новым типом энергетической установки и развитии научно-исследовательских, опытно- конструкторских и проектных работ для подводных лодок». В качестве первоочередных ставились задачи увеличения скорости подводного хода и глубины погружения по сравнению с АПЛ 1-го поколения в полтора – два раза. Намечалось создание энергетической установки уменьшенных габаритов со снижением суммарного удельного веса реакторов и турбин в 1,5-2 раза, нового малогабаритного ракетного противокорабельного комплекса с подводным стартом, дальноходных скоростных двухплоскостных торпед, способных использоваться при глубинах погружения, вдвое больших, чем на лодках существовавших проектов. Предполагалось внедрение новых конструкционных материалов, позволяющих, в комплексе с принятием других мер, снизить водоизмещение и размеры АПЛ. Все это должно было обеспечить качественное превосходство советских подводных лодок над перспективными американскими субмаринами.

В рамках данного постановления в ЦКБ-16 Государственного комитета по судостроению (ныне – СПМБМ «Малахит») началась разработка опытной высокоскоростной атомной подводной лодки проекта 661 (шифр «Анчар»). Работы по данной теме рассматривались руководством судостроительной промышленности как наиболее приоритетные.

Боевым назначением корабля являлась борьба с авианосцами и скоростными кораблями охранения.

В работах над пр.661 принимал активное участие ЦНИИ №45 (ныне – ЦНИИ им. академика А.Н.Крылова). Институтом исследовались как собственно «корабельные» вопросы, связанные с созданием нового атомохода, так и вопросы боевой эффективности скоростной подводной лодки.

Рассматривалось три альтернативных основных конструкционных материала для изготовления прочного корпуса – сталь, алюминий или титан. В конечном итоге было решено выбрать титан. Это позволяло резко снизить массу корпуса (а, следовательно, – и водоизмещение корабля). Таким образом, значительно уменьшался один из важнейших демаскирующих признаков лодки – ее магнитное поле.

После рассмотрения двух типов реакторов – более простого и освоенного водоводяного и перспективного жидкометаллического (теплоноситель первого контура – сплав свинца и висмута) – был выбран первый, как более реальный по срокам создания, хотя и обладающий худшими удельными параметрами.

Было проработано 14 основных и шесть дополнительных вариантов предэскизного проекта. Рассматривались альтернативные варианты вооружения подводной лодки: крылатые ракеты с подводным стартом «Аметист», создаваемые под руководством генерального конструктора В.Н.Челомея, КР с надводным стартом (главный конструктор Г.М. Бериев) или новые торпеды повышенной мощности, находившиеся в то время в стадии разработки.

Выбор основного вооружения потребовал сравнительной оценки эффективности вариантов АПЛ. В результате исследований, проведенных ЦНИИ-45, предпочтение было отдано варианту с ракетами «Аметист». Правительственное постановление о разработке первой в мире крылатой ракеты с подводным стартом вышло 1 апреля 1959 г., а 9 апреля того же года был утвержден предэскизный проект подводной лодки.

Разработка технического проекта ПЛАРК 661-го проекта завершилась в декабре 1960 г. Мощная атомная энергетика в сочетании с новыми обводами корпуса обеспечивала подводной лодке уникальные скоростные характеристики. В соответствии с проектом корабль должен был развивать максимальную подводную скорость не менее 37-38 узлов, что превосходило скорость любого боевого корабля ВМС США.

Проектирование ПЛАРК велось под руководством главного конструктора Н.Н. Исанина (позже его сменил Н.Ф. Шульженко). Главными наблюдающими от ВМФ являлись Ю.Г. Ильинский, а затем – В.Н. Марков. В работах по программе было задействовано, в общей сложности, более 400 организаций и предприятий.

В ходе проектирования и строительства лодки была отработана технология сварки корпусных конструкций из высокопрочных титановых сплавов, изготовление из них отливок, поковок, арматуры и других изделий. Для работы с титаном на Северном машиностроительном предприятии потребовалось создание специальных цехов и других помещений.

КР "Аметист"

ПЛАРК проекта 661

Для проведения статических и динамических испытаний были изготовлены полунатурные отсеки СМТ60-1 и ДМТ60-2 (первый испытывался в док-камере, а второй – на морском полигоне).

В 1962 году на Северном машиностроительном предприятии началось изготовление первых шпангоутов и обечаек прочного корпуса лодки 661-го проекта. Однако первые испытания элементов корпусных конструкций из титанового сплава завершились неудачей, потребовалось проведение дополнительных работ. В результате официальная закладка подводной лодки 661 проекта была осуществлена в Северодвинске лишь 28 декабря 1963 г.

Высокая степень новизны и сложности проекта обусловили длительные сроки его реализации. Работы по созданию корабля продолжались, в общей сложности, более 11 лет. На задержке строительства сказались и низкие темпы поставки дефицитного в то время титана, в котором остро нуждались также авиастроение и ракетостроение. В результате подводная лодка, получившая тактический номер К-162, была спущена на воду лишь 21 декабря 1968 г. 13 декабря 1969 г. она вышла на заводские ходовые испытания.

В ходе испытаний при 92% мощности силовой установки на относительно мелководном полигоне (глубина акватории – 200 м, глубина хода – 100 м) была получена максимальная подводная скорость, равная 42 узлам, что значительно превысило расчетные параметры (38 узлов). Таким образом, был установлен мировой рекорд скорости для подводных лодок, ранее удерживаемый кораблями 671- го проекта (33,5 узла). Наиболее скоростные американские АПЛ развивали лишь 30 узлов. В дальнейшем, при выходе ГЭУ на полную мощность и на глубоководном полигоне, были получены еще более высокие результаты – 44,7 узла (при форсировании энергетической установки удалось кратковременно превысить 45 узлов). Это и до настоящего времени является абсолютным мировым рекордом скорости для подводных лодок.

ПЛАРК 661-го проекта имела двухкорпусную архитектуру. Прочный корпус, выполненный из титанового сплава, делился на девять отсеков:

1-й (верхний) и 2-й (нижний) отсеки, имеющие в сечении форму восьмерки, образованной двумя пересекающимися окружностями диаметром 5,9 м каждая (в них размещались торпедные аппараты с запасным боекомплектом и устройством быстрого заряжания);

3-й – жилые помещения, пищеблок, кают-компания, аккумуляторы;

4-й – ЦП, пост управления энергетикой, жилой блок;

5-й – реакторный;

6-й – турбинный;

7-й – турбогенераторный;

8-й – отсек вспомогательных механизмов (рефрижераторы, компрессорные машины, водоопреснительная установка);

9-й – рулевые приводы и трюмный пост.

Кормовая оконечность лодки была выполнена раздвоенной в виде двух осесимметричных конических обтекателей валов с расстоянием между ними порядка 5 м (в обиходе такое решение получило название «штаны»). Гидродинамическая оптимизация формы кормовой оконечности была достигнута за счет ее удлинения с малыми углами схода ватерлинии в диаметральной плоскости и применения удлиненных гребных валов с обтекателями, допускающими установку гребных винтов оптимального диаметра для заданной частоты вращения.

Энергетическая установка мощностью 80.000 л. с. включала две автономные группы (правого и левого бортов). Каждая группа объединяла атомную паропроизводящую установку В- 5Р, турбозубчатый агрегат ГТЗА-618 и автономный турбогенератор переменного трехфазного тока ОК-3 мощностью 2 х 3000 кВт. Номинальная тепловая мощность двух атомных реакторов водободяного типа составляла 2x177,4 МВт, а паропроизводительность ППУ при нормальной мощности реактора – 2 х 250 т пара в час.

Реакторы, разработанные для лодки 661-го проекта, имели ряд оригинальных особенностей. В частности, прокачка теплоносителя первого контура осуществлялась по схеме «труба в трубе», что обеспечивало компактность ЯЭУ при высокой тепловой напряженности. При этом реакторы работали не только на тепловых нейтронах, но и с участием реакции деления ядерного «топлива» быстрых нейтронов.

Для питания основных потребителей электрической энергии был принят переменный трехфазный ток напряжением 380 В и частотой 50 Гц. Существенным нововведением стал отказ от использования дизель-генераторов: в качестве аварийного источника использовалась мощная аккумуляторная батарея.

На борту корабля имелся всеширотный навигационный комплекс «Сигма-661», обеспечивающий подводное и подледное плавание.

Автоматическое управление кораблем осуществлялось посредством системы управления по курсу и глубине «Шпат», системы предотвращения аварийных дифферентов и провалов «Турмалин», а также системы управления общекорабельными системами, устройствами и забортными отверстиями «Сигнал-661».

Гидроакустический комплекс МГК-300 «Рубин» обеспечивал обнаружение шумящих целей при одновременном автоматическом сопровождении двух из них с выдачей данных в системы управления ракетным и торпедным оружием. Обеспечивалось круговое обнаружение сигналов ГАС противника, работающих в активном режиме, а также их опознавание с определением пеленга и дистанции. Для обнаружения якорных мин корабль имел ГАС «Радиан-1».

Для наблюдения за воздушной и надводной обстановкой ПЛ была оснащена зенитным светосильным перископом ПЗНС-9 с оптическим вычислителем координат. Подъемное устройство позволяло поднимать перископ с глубины до 30 м при скорости до 10 узлов и волнении до 5 баллов. Имелись РЛС РЛК-101 и МТП-10, а также система определения государственной принадлежности «Нихром».

Для двухсторонней сверхбыстродействующей засекреченной радиосвязи с береговыми командными пунктами, другими кораблями и взаимодействующими с подводной лодкой самолетами имелась современная (по меркам 1960-х годов) радиосвязная аппаратура. Корабль был оснащен системой радиоразведки, обеспечивающей поиск, обнаружение и пеленгование работающих радиостанций противника.

Основное вооружение было представлено противокорабельным ракетным комплексом «Аметист» с 10 крылатыми ракетами, размещенными в наклонных контейнерах, расположенных побортно вне прочного корпуса. Максимальная дальность стрельбы составляла 70 км.

Старт ракеты выполнялся из подводного положения с глубины 30 м из предварительно затопленного заборной водой контейнера. Сразу после выхода из контейнера срабатывал стартовый двигатель, и раскрывалось крыло, а в надводном положении включался маршевый твердотопливный двигатель.

В состав ракетного комплекса входила также аппаратура предстартового контроля, приборы бортовой системы управления ракетной стрельбой, связанные с гидроакустическим комплексом, комплексом управления торпедной стрельбой, навигационным комплексом, а также стабилизатором управления курсом и глубиной.

Пусковая установка обеспечивала хранение, транспортировку, дистанционную предстартовую подготовку и старт крылатых ракет без доступа в контейнер. КР принимались на борт корабля в окончательно снаряженном для старта состоянии. Обеспечивалось их надежное хранение и запуск в течение трехмесячного пребывания в море.

Весь ракетный боекомплект мог быть выпущен в двух залпах, интервал между которыми составлял три минуты (по мнению специалистов, это являлось крупным тактическим недостатком проекта, затруднявшим эффективное применение ПЛАРК по основным целям – авианосцам).

ПЛАРК проекта 661

В носовой оконечности подводной лодки размещалось четыре 533- мм торпедных аппарата (суммарный боекомплект – 12 торпед), обеспечивающих стрельбу с глубины до 200 м. Управление торпедной стрельбой осуществлялось посредством автоматизированной системы «Ладога-П- 661».

Длина наибольшая 106,9 м

Ширина наибольшая 11,5 м

Средняя осадка 8,1 м

Водоизмещение:

нормальное 5197 м³

полное 7000 м³

Предельная глубина погружения 400 м

Полная скорость подводного хода 44,7 уз.

Надводная скорость 19,0 уз.

Автономность 70 сут.

Экипаж 80 чел.

На испытаниях К-162 продемонстрировала высокие маневренные качества как в вертикальной, так и в горизонтальной плоскостях. Обладая уникальными скоростными и маневренными характеристиками, сочетающимися с мощным гидроакустическим комплексом, обладающим большой дальностью обнаружения, ПЛАРК 661-го проекта могла осуществить быстрое развертывание в заданном районе боевых действий, а также выбрать выгодную позицию для использования оружия и производства повторной атаки, что значительно расширяло ее боевые возможности по сравнению с атомоходами других проектов.

Лодка представляла собой своеобразную лабораторию, где в натурных условиях осуществлялась отработка новых образцов оружия и вооружения. Многое из того, что было создано для этой опытной подводной лодки, в дальнейшем было использовано на новых кораблях других проектов.

Опытная эксплуатация корабля началась в 1970 году и закончилась в декабре 1971 г. В сентябре 1971 г. К- 162 вышла на первую боевую службу, в ходе которой корабль прошел от Гренландского моря до Бразильской впадины, в район экватора, выполняя ряд задач совместно с другими ПЛ и надводными кораблями. Велось сопровождение авианосца «Саратога». При этом американский корабль неоднократно пытался оторваться от подводной лодки, развивая скорость более 30 узлов, однако достичь желаемого результата ему не удалось. Более того, АПЛ, осуществляя маневры, иногда опережала американский корабль. За два с половиной месяца, проведенных в походе, лодка всплывала на поверхность всего один раз.

После завершения опытной эксплуатации К-162 прошла ремонт в Северодвинске и в 1974 году вновь вернулась в боевой состав флота.

На Западе лодка 661-го проекта получила название Papa («Папа»), У нас на флоте ее называли «Золотой рыбкой» (несколько раньше это весьма престижное прозвище носила АПЛ 645-го проекта).

Первоначально предполагалось, что после постройки головной (опытной) субмарины 661-го проекта последует закладка еще 10 серийных кораблей этого типа. Однако в дальнейшем число серийных ПЛАРК сократили до пяти, затем до трех, а в принятом в 1964 г. новом пятилетнем плане вообще решили ограничиться постройкой одного атомохода 661-го проекта. В значительной степени это объяснялось нехваткой в стране титана, а также технологическими трудностями, значительно затягивающими сроки строительства столь уникального корабля.

В 1970 году вновь обсуждался вопрос о закладке серии ПЛАРК усовершенствованного проекта – 661М. Было проработано три варианта подводной лодки, отличающихся водоизмещением (от 5197 до 6208 т), подводной скоростью (39-42 узлов), ГЭУ (43000- 55000 л.с.) и другими параметрами. Однако к этому времени уже было развернуто серийное строительство не обладавших столь высокими скоростными характеристиками, но значительно более дешевых и малошумных подводных лодок 670-го проекта, имеющих соизмеримую ударную мощь. Кроме того, требовалось внесение существенных изменений в систему управления ракетной стрельбой ПЛАРК 661-го проекта.

Не удовлетворяла флот и высокая подводная шумность корабля. Повышенный уровень собственных акустических помех затруднял работу гидроакустического комплекса. В этих условиях от серийной постройки атомных подводных лодок на основе 661-го проекта было решено отказаться. Не получили развития и предложения по модернизации К-162, включающие установку ракетного комплекса П-120 с последующей заменой на комплекс «Гранит».

В 1978 году ПЛАРК К-162 переименовали К-222. К-222 находилась в строю Северного флота до 1988 года, после чего была выведена в резерв, а в дальнейшем – передана на утилизацию.

Параллельно с работами по созданию дозвуковых малогабаритных стратегических крылатых ракет, предназначенных для пуска из стандартных торпедных аппаратов, в нашей стране, в соответствии с правительственным постановлением от 9 декабря 1976 г. началась разработка принципиально нового класса морских стратегических вооружений – сверхзвуковых (М=2,5-3,0) КР с дальностью более 5000 км. Выбор дальности определялся стремлением избежать захода подводной лодки-носителя в зону активной противолодочной обороны США. Кроме того, требовалось поражать территорию противника на достаточно большую глубину.

Разработка сверхзвукового ракетного комплекса «Метеорит-М» с КР ЗМ25 была поручена КБ В.Н. Челомея. Параллельно с морским вариантом «Метеорита» (отсюда и индекс «М» в названии комплекса) разрабатывались варианты воздушного (носитель – Ту-95) и наземного базирования. При создании ракеты было найдено много оригинальных технических решений, обеспечивающих длительный полет КР на высоте более 20 км со скоростью более 3500 км/ч.

ПЛАРК проекта 667М

ПЛАРК проекта 667АТ («Груша»)

Для отработки и испытаний комплекса «Метеорит-М» по проекту 667М (шифр «Андромеда») была переоборудована подводная лодка 667-го проекта К-420 (вступила в строй 29 октября 1970 г.). Работы по модернизации корабля осуществлялись в Северодвинске в 1982-1985 гг. После вырезания ракетного отсека он был заменен новой секцией большей длины, имевшей сечение, близкое к прямоугольному, и по ширине также превосходившей диаметр легкого корпуса.

В наклонных шахтах, расположенных между прочным и легким корпусом, было размещено 12 ракет ЗМ25 (по шесть на каждом борту). Торпедное вооружение, энергетическая установка и основные общекорабельные системы подводной лодки остались практически без изменений.

На борту лодки имелась аппаратура управления ракетной стрельбой «Андромеда».

Ракета ЗМ-25 «Гром», выполненная по аэродинамической схеме «утка» со складным стреловидным крылом и двухкилевым складным вертикальным оперением, оснащенная маршевым ТРД и двумя стартовыми жидкостными ускорителями, имела стартовую массу 12650 кг (6380 кг без ускорителя), имела максимальную скорость полета 3500 км/ч и дальность стрельбы более 5000 км. Полет КР протекал на высотах 22-24 км, что, в сочетании с большой сверхзвуковой скоростью, малой радиолокационной заметностью и полностью автономной помехоустойчивой системой наведения, делало КР практически неуязвимой для современных средств ПВО и ПРО США.

Длина наибольшая 152,0 м

Ширина наибольшая 14,7 м

Средняя осадка 8,7 м

Водоизмещение:

нормальное 10.500 м³

полное 13.600 м³

Рабочая глубина погружения 380 м

Предельная глубина погружения 450 м

Полная скорость подводного хода 23 уэ.

Надводная скорость 15 уз.

Экипаж 112 чел.

Автономность 70 сут.

Первый пуск КР с борта подводной лодки состоялся в Баренцевом море 26 декабря 1983 г., а в 1984 году была проведена серия из 21 испытательного пуска. Однако в установленные сроки ракетный комплекс довести не удалось, работы затянулись. Кроме того, стоимость переоборудования под комплекс «Метеорит-М» ПРКСН проекта 667, выводимых по договору ОСВ-1, оказалась слишком высокой. В результате работы по программе в начале 90-х годов были прекращены.

В 70-е годы в США, опираясь на успехи, достигнутые в области создания миниатюрных высокоэкономичных воздушно-реактивных двигателей, приступили к разработке малоразмерных дозвуковых стратегических крылатых ракет воздушного и морского базирования. Последние должны были запускаться из стандартных торпедных аппаратов калибром 533 мм, совершать полет на малой высоте и поражать наземные цели ядерными БЧ на дальности до 2000-2500 км с относительно высокой точностью (КВО менее 200 м). Появление нового высокоэффективного оружия грозило нарушить уже сложившийся между сверхдержавами балланс в области стратегических ядерных вооружений. Это потребовало от советской стороны поиска «адекватного» ответа.

Перед отраслевой наукой и промышленностью была поставлена задача провести оценку технической возможности и военной целесообразности создания стратегических крылатых ракет, аналогичных американской КР типа «Томагавк». Анализ показал, что задача может быть решена в течение пяти-шести лет, однако относительно целесообразности проведения подобных работ мнения специалистов разделились: многие считали ненужным создание стратегических КР, так как они будут значительно уступать баллистическим ракетам в способности преодоления ПРО противника, потребовав при этом значительных государственных ассигнований на создание и развитие инфраструктуры, обеспечивающей их использование. В частности, для КР нужно было создать цифровые карты местности территории вероятных противников и мощные вычислительные центры, необходимые для обработки и ввода в системы наведения ракет информации о рельефе местности по маршрутам полета.

В пользу КР говорили их относительная простота и дешевизна, возможность использования различных (в том числе и не специально созданных) носителей, а также высокая вероятность преодоления ПВО противника за счет маловысотного профиля полета и малой радиолокационной заметности.

ПЛАРК проекта 667АТ («Груша»)

КР PK-55 «Гранат»

В результате руководство СССР в 1976 году приняло принципиальное решение о разработке стратегических крылатых ракет воздушного, морского и наземного базирования. При этом предполагалось создать морские КР двух типов – малоразмерные дозвуковые, способные стартовать из ТА подводных лодок, и более крупные сверхзвуковые, стартующие из специальных вертикальных ПУ.

Создание дозвуковой крылатой ракеты РК-55 «Гранат», являющейся аналогом американской ракеты «Томагавк», было поручено свердловскому НПО «Новатор», возглавляемому Л.В. Люльевым. Разработка КР была начата в 1976 году. В 1984 году, на четыре года позже, чем американский аналог («Томагавк»), ракета была принята на вооружение.

Для обеспечения боевого применения КР, оснащенных экстремальной корреляционной системой наведения, в ВМФ был создан специальный вычислительный центр по формированию цифровых карт местности предполагаемых театров военных действий и выработке полетных заданий. Аппаратура системы управления ракеты, подводной лодки и берегового вычислительного центра была разработана НИИ авиационного приборостроения (директор и главный конструктор А.С. Абрамов).

Первыми кораблями, которые были оснащены КР «Гранат», стали подводные крейсера проекта 667АТ (шифр «Груша»), созданные на базе подводных лодок 667-го проекта.

В результате модернизации, проводимой в Северодвинске, у подводных лодок вырезался 5-й (ракетный) отсек и вместо него вваривался новый, в котором располагалось восемь 533- мм торпедных аппаратов, установленных (впервые в отечественном подводном кораблестроении) под углом к ДП корабля, в средней его части.

В ходе модернизации корабли получили усовершенствованный навигационный комплекс «Тобол-667АТ» и ряд других новых или модернизированных систем. ГЭУ и основные общекорабельные системы остались фактически без изменений.

Основное вооружение корабля составили стратегические КР РК-55 «Гранат», выстреливаемые из восьми 533-мм ТА, расположенных в 5-м отсеке (боекомплект – 32 КР и или дальноходных торпед).

Стратегическая крылатая ракета РК-55 «Гранат» имеет стартовую массу 1700 кг, длину 8,09 м и диаметр корпуса 0,51 м. Она оснащена турбореактивным маршевым двигателем и твердотопливным стартовым ускорителем. КР несет ядерную боевую часть мощностью 100 кТ. Крейсерская скорость соответствует М=0,7, максимальная дальность – 3000 км, система наведения – инерциальная, с экстремальной корреляцией по рельефу местности.

Было сохранено и торпедное вооружение 667-го проекта – четыре 533-мм торпедных аппарата с боекомплектом 12 торпед типа 53-65К и СЭТ-65, а также два 400-мм ТА (восемь торпед СЭТ-73).

Длина наибольшая 141,7 м

Ширина наибольшая 12,8м

Средняя осадка 7,8 м

Водоизмещение:

нормальное 8880 м³

полное 9684 м³

Рабочая глубина погружения 320 м

Предельная глубина погружения 400 м

Полная скорость подводного хода 26 уэ.

Надводная скорость 16 уз.

Экипаж 121 чел.

Автономность 70 сут.

По проекту 667АТ были модернизированы три РПКСН проекта 667 – К-253 (вступила в строй в 1969 году), К-395 и К-423. Модернизация лодок была завершена, соответственно, в 1988, 1991 и 1986 гг. Корабли несли службу на СФ. К 2000 году в составе флота осталась К-395.

В конце 50-х годов в СССР развернулись работы по формированию облика атомных подводных лодок 2- го поколения, предназначенных для крупносерийного производства и призванных решать различные боевые задачи, одной из которых традиционно являлась борьба с авианосцами, а также другими крупными кораблями противника.

После рассмотрения ряда предложений конструкторских бюро техническое задание на разработку относительно простой и дешевой атомной подводной лодки проекта 670 (шифр «Скат»), оптимизированной для борьбы с надводными целями, было выдано Горьковскому СКБ-112 (с 1974 г. – ЦКБ «Лазурит») в мае 1960 г. Этот молодой конструкторский коллектив, образованный в 1953 году при заводе «Красное Сормово», ранее занимался работами по дизель-электрическим лодкам проекта 613 (в частности, готовил документацию по этим кораблям, предназначенную для передачи Китаю), поэтому создание первого атомохода стало для СКБ серьезным испытанием.

ПЛАРК проекта 670

Главным конструктором лодки 670-го проекта был назначен В.П. Воробьев, главным наблюдающим от ВМФ – Б.Р Мастушкин.

Основным отличием нового корабля от ПЛАРК первого поколения (пр.659 и 675) являлось оснащение его ракетным противокорабельным комплексом «Аметист» с подводным стартом (головной разработчик – ОКБ-52). Правительственное постановление о создании этого комплекса вышло 1 апреля 1959 г.

Одной из наиболее сложных проблем при разработке проекта новой ПЛАРК, серийное строительство которой предполагалось организовать в г. Горьком, в самом центре России, на удалении более тысячи километров от ближайшего моря, было удержание размеров и водоизмещения корабля в пределах, допускающих его транспортировку по внутренним водным путям.

В результате конструкторам пришлось принимать (и «пробивать» у заказчика) ряд нетрадиционных для нашего флота технических решений, противоречивших «Правилам проектирования подводных лодок». В частности, было решено перейти на одновальную схему, а также пожертвовать обеспечением надводной плавучести при затоплении любого из водонепроницаемых отсеков. Все это позволило уложиться в рамках эскизного проекта в нормальное водоизмещение 2400 т (впрочем, в процессе дальнейшего проектирования этот параметр все же увеличился, превысив 3000 т).

По сравнению с другими лодками 2-го поколения, проектировавшимися под мощный, но довольно крупногабаритный и тяжелый гидроакустический комплекс «Рубин», на проекте 670 было решено остановиться на более компактном ГАК «Керчь».

В 1959 году в ОКБ-52 был разработан эскизный проект ракетного комплекса «Аметист». В отличие от «челомеевских» ПКР первого поколения П-6 и П-35, где использовался ТРД, на ракете с подводным стартом было решено применить твердотопливный ракетный двигатель, что существенно ограничило максимальную дальность стрельбы. Однако другого решения в то время просто не существовало, так как на технологическом уровне конца 50-х годов не представлялось возможным создать систему запуска воздушно-реактивного двигателя в полете, после старта ракеты. Испытания ПКР «Аметист» начались в 1961 году.

Утверждение технического проекта нового атомохода состоялось в июле 1963 г. ПЛАРК 670-го проекта имела двухкорпусную архитектуру с веретенообразными обводами легкого корпуса, имеющего в носовой части эллиптическое сечение, обусловленное размещением ракетного вооружения.

Применение крупногабаритных гидроакустических систем, а также стремление обеспечить им максимально возможные углы обзора в кормовых секторах, вызвали «притупление» носовых обводов. По этим же причинам часть приборов пришлось разместить в верхней части носовой оконечности легкого корпуса. Передние горизонтальные рули (впервые в практике отечественного подводного кораблестроения) были сдвинуты к средней части лодки.

В дальнейшем, уже в ходе модернизации ПЛАРК 670-го проекта, перед ограждением выдвижных устройств рубки установили гидродинамический стабилизатор – плоскость с отрицательным углом атаки, компенсирующую излишнюю плавучесть несколько «раздутого» носа.

Прочный корпус корабля был выполнен из стали АК-29. В носовой оконечности на протяжении 21 м он имел своеобразную форму «тройной восьмерки», образованной цилиндрами относительно малого диаметра, что было обусловлено необходимостью размещения в легком корпусе ракетных контейнеров. Корпус делился на семь водонепроницаемых отсеков:

1-й (составленных из трех цилиндров) – торпедный, жилой и аккумуляторный;

2-й – жилой;

3-й – центральный пост и аккумуляторный;

4-й – электромеханический;

5-й – реакторный;

6-й – турбинный;

7-й – электромеханический.

Носовая концевая переборка, а также шесть межотсечных переборок были выполнены плоскими, они должны были выдерживать давление до 15 кгс/см² .

Легкий корпус, балластные цистерны и прочная рубка изготавливались из маломагнитной стали и АМГ, а надстройка и ограждение выдвижных устройств рубки – из алюминиевого сплава. В обтекателях гидроакустических антенн, а также в проницаемых частях кормовой оконечности и в кормовом оперении использовались титановые сплавы. Применение столь разнородных материалов, в ряде случаев образующих гальванические пары, потребовало принятия специальных мер по защите от коррозии (цинковые протекторы, прокладки и т.п.).

Для снижения гидродинамического шума при движении с большой скоростью, а также улучшения гидродинамических характеристик впервые на отечественных подводных лодках были применены механизмы закрытия шпигатных и вентиляционных отверстий.

Главная энергетическая установка мощностью 15.000 л. с. в значительной степени была унифицирована с вдвое более мощной ГЭУ скоростной АПЛ проекта 671 – однореакторная. ППУ ОК-350 включала водоводяной реактор ВМ-4 (89,2 мВт). Турбина ГТЗА-631 приводила во вращение пятилопастный гребной винт (в дальнейшем в процессе модернизации лодка получила новые малошумные четырехлопастные винты диаметром 3,92 и 3,82 м, установленные по схеме «тандем»). Имелось два вспомогательных водомета с электоприводом (мощность – 270 кВт), обеспечивающих возможность движения со скоростью до 5 узлов.

Как и на других атомоходах второго поколения, на лодке проекта 670 в системе генерирования и распределения электроэнергии был использован трехфазный переменный ток напряжением 380 В и частотой 50 Гц.

Корабль был оснащен двумя автономными турбогенераторами ТМВВ-2 (2000 кВт), дизель-генератором переменного тока мощностью 500 кВт с дистанционной автоматизированной системой управления, а также двумя группами аккумуляторных батарей (по 112 элементов каждая).

Меры по снижению акустического поля ПЛАРК включали применение звукоизолирующей амортизации механизмов и их фундаментов, а также облицовку переборок и палубных настилов вибродемпфирующими покрытиями.

Все наружные поверхности легкого корпуса, надстройка и ограждение рубки также были обшиты резиновым противогидролокационным покрытием. Подобное покрытие имела и внешняя поверхность прочного корпуса. Благодаря этому, а также одновальной и однотурбинной компоновке, лодка 670-го проекта имела весьма низкий, для своего времени, уровень акустической заметности (среди отечественных атомоходов 2-го поколения ПЛАРК 670-го проекта считалась наиболее «тихой»). На полном ходу в ультразвуковом диапазоне частот ее шумность не превышала 80 децибел, в звуковом диапазоне – 110 децибел и в инфразвуковом – 100 децибел, причем большая часть акустического диапазона совпадала с естественными шумами моря.

Для снижения магнитной заметности на подводной лодке было смонтировано размагничивающее устройство.

Гидравлическая система корабля разделялась на три автономные подсистемы, служащие для привода общекорабельных устройств, крышек ракетных контейнеров, а также рулей. В процессе эксплуатации лодок рабочая жидкость гидросистемы, из-за своей пожароопасности являвшаяся предметом постоянной «головной боли» экипажей, была заменена на новую, менее горючую.

ПЛАРК пр. 670 имела стационарную электролизную систему регенерации воздуха (что позволило отказаться и от другого источника повышенной пожарной опасности – регенерационных патронов). Эффективную борьбу с огнем обеспечивала система объемного фреонового пожаротушения.

Корабль был оснащен инерциапьным навигационным комплексом «Сигма-670», точностные характеристики которого в 1,5 раза превосходили соответствующие характеристики навигационной аппаратуры лодок 1- го поколения.

Гидроакустический комплекс «Керчь» обеспечивал дальность обнаружения до 25 км. Для управления боевыми средствами на борту лодки была размещена БИУС «Брест».

По сравнению с лодками 1-го поколения на корабле 670-го проекта был резко увеличен уровень автоматизации. В частности, автоматизировались управление движением лодки по глубине и курсу, стабилизация на ходу и без хода, процесс погружения и всплытия, предотвращение аварийных дифферентов и провалов, управление подготовкой к ракетной и торпедной стрельбе и т. п.

Была несколько улучшена обитаемость. Весь личный состав корабля обеспечивался индивидуальными спальными местами. Имелись кают- компании для офицеров и столовая матросского и мичманского состава. Улучшился дизайн внутренних помещений. На корабле были применены лампы дневного света.

Ракетное вооружение ПЛАРК 670- го проекта – восемь ПКР «Аметист» – располагалось в контейнерных пусковых установках СМ-97, размещенных в передней части корабля вне прочного корпуса под углом 32,5° к горизонту. В 1977 году состоялась первая групповая стрельба ПКР «Аметист» в составе двух ПЛАРК проекта 670 и МРК (малого ракетного корабля).

Твердотопливная ракета П-40 (4К-66) стартовой массой 2900 кг имела максимальную дальность стрельбы 80 км и скорость 1160 км/ч. Она была выполнена по нормальной аэродинамической схеме и имела складное крыло, автоматически раскрывающееся после старта. Полет проходил на относительно малой высоте (50- 60 м), что затрудняло перехват ракеты средствами ПВО кораблей противника. Радиолокационная система самонаведения ПКР обеспечивала автоматический выбор наиболее крупной цели в ордере (т.е. цели, имеющей наибольшую отражающую поверхность). В типовой боекомплект лодки входили две ракеты, оснащенные ядерными боеприпасами (тротиловый эквивалент – 1 кт), а также шесть ракет с обычными БЧ массой порядка 1000 кг. Стрельба ПКР могла выполняться двумя четырехракетными залпами с глубины до 30 м при скорости лодки не более 5,5 узлов и волнении моря до 5 баллов.

Торпедное вооружение корабля размещалось в носовой части и включало четыре 533-мм торпедных аппарата с боекомплектом из 12 торпед 53-65к или СЭТ-65, а также два 400- мм ТА (четыре торпеды СЭТ-40 или МГТ-2). Вместо торпед лодка могла брать на борт до 26 мин. Кроме того, в торпедный боекомплект входили и ложные цели «Анабар».

Длина наибольшая 95,6 м

Ширина наибольшая 9,6 м

Средняя осадка 7,8 м

Водоизмещение:

нормальное 3624 м³

полное 5000 м³

Запас плавучести 24%

Рабочая глубина погружения 240 м

Предельная глубина погружения 300 м

Полная скорость подводного хода 26 уз.

Надводная скорость 10 уз.

Автономность 60 сут.

Экипаж 86 чел.

С 1967 по 1973 гг. в Горьком было построено 11 ПЛАРК 670-го проекта.

После транспортировки в специальном доке по Волге, Мариинской водной системе и Беломоро-Балтийскому каналу, лодки переводились в Северодвинск, где осуществлялась их окончательная достройка, испытания и сдача заказчику. Следует заметить, что на начальных этапах реализации программы рассматривался вариант сдачи ПЛАРК 670-го проекта и на Черном море. Однако он был отвергнут, в первую очередь, по геополитическим соображениям (пресловутая проблема черноморских проливов).

Приемный акт по головному кораблю серии – К-43 – был подписан (вполне в духе времени) 6 ноября 1967 г., в канун 50-й годовщины «Великого Октября». Первым командиром лодки стал капитан 1 ранга Е.Н. Золотарев. 3 июля 1968 г., после испытаний на К-43, на вооружение ВМФ был принят и ракетный комплекс «Аметист» с ракетой П-40.

ПЛАРК К-43 вошла в состав 11-й дивизии 1-й флотилии подводных лодок Северного Флота. В дальнейшем в это соединение были включены и остальные корабли 670-го проекта.

Подводные лодки 670-го проекта приступили к несению боевой службы в 1972 г. Они осуществляли слежение за американскими авианосцами, активно привлекались к участию в различных учениях и маневрах, наиболее крупными из которых были «Океан- 75», «Север-77», «Разбег-81» и другие.

На Западе кораблям 670-го проекта было присвоено имя Charlie («Чарли») или Charlie 1. Следует заметить, что появление новых ракетоносцев в составе советского флота заметно «усложнило жизнь» американским авианосным соединениям. Обладая меньшей шумностью, чем их предшественники – ПЛАРК пр.675, «Чарли» были значительно менее уязвимы от противолодочных средств противника, а подводный старт ракет делал применение их «главного калибра» значительно более эффективным. Относительно низкая дальность стрельбы комплексом «Аметист» требовала сближения с целью на дальность 60-70 км. Однако это имело и свои плюсы: малое подлетное время трансзвуковых маловысотных ракет делало организацию противодействия их удару из-под воды с «кинжальной» дистанции весьма проблематичным.

Одним из основных районов, где несли боевую службу корабли 670-го проекта, являлось Средиземное море. В 70-80-х годах там тесно переплелись интересы двух «сверхдержав» – СССР и США. Главной целью советских ракетоносцев были боевые корабли 6-го американского флота. Следует признать, что географические условия Средиземноморья делали лодки 670-го проекта наиболее грозным оружием на данном театре. Их присутствие вызывало вполне обоснованное беспокойство американского командования, не имевшего в своем распоряжении сколько-нибудь надежных средств противодействия этой угрозе. Эффектной демонстрацией боевых возможностей «Чарли» стали ракетные стрельбы по мишени, проведенные в Средиземном море в мае 1972 г. К-313 (командир капитан 2 ранга С.Я. Згурский).

Постепенно география походов «североморских» лодок 670-го проекта расширялась. В январе-мае 1974 г. состоялся уникальный 107-суточный переход К-201 (командир капитан 2 ранга В.Д. Хайтаров) совместно с АПЛ 671-го проекта К-314 с Северного на Тихоокеанский флот по южному маршруту через Индийский океан. 10- 25 марта лодки совершили заход в порт Бербера (Сомали), где их экипажам был предоставлен кратковременный отдых, после чего плавание продолжалось, успешно завершившись на Камчатке в начале мая.

В апреле 1977 г. К-429 под командованием капитана 1 ранга В.Т. Козлова (старший на борту контр-адмирал Е.Д. Чернов) совершила переход Северным морским путем с СФ на ТОФ, где 30 апреля 1977 г. ПЛАРК вошла в состав 10-й дивизии 2-й флотилии подводных лодок, базирующейся на Камчатке.

В августе-сентябре 1979 г. подобный переход, продолжавшийся 20 суток, выполнила К-302 (командир капитана 2 ранга М.А. Мажуго). В дальнейшем по «Севморпути» прибыли на Тихий океан К-43 (1980 г.), К-121 (до 1977 г.), К-143 (1983 г.), К-308 (1985 г.) и К-313 (1986 г.).

К-83 (получившая в январе 1978 г. новый тактический номер К-212) и К- 325 22 августа – 6 сентября 1978 г. совершили первый в истории подводного плавания групповой трансарктический подледный переход на Тихий океан. Группой командовал контрадмирал РА. Голосов. Первоначально планировалось, что первая лодка, пройдя подо льдами из Баренцева моря в Чукотское, передаст сигнал о всплытии, после чего в путь отправится второй корабль. Однако Р.А. Голосов предложил более эффективный и надежный способ перехода – в составе тактической группы, что уменьшало риск подледного плавания однореакторных лодок (при выходе из строя реактора на одной из ПЛАРК другая лодка могла бы оказать ей помощь в поисках полыньи). Кроме того, у лодок в группе существовала возможность поддерживать связь между собой при помощи УЗПС в телефонном режиме, что позволяло кораблям взаимодействовать друг с другом. Групповой переход удешевлял и вопросы надводного (или «надледного») обеспечения. За участие в этой операции командиры кораблей – капитан 3 ранга А.А. Гусев и капитан 2 ранга В.П. Лушин, а также командир 11-й дивизии подводных лодок 1-й флотилии капитан 1 ранга Е.А. Томко и контр-адмирал Р.А. Голосов были удостоены звания Герой Советского Союза.

Все «тихоокеанские» корабли проекта 670 вошли в состав 10-й дивизии 2-й флотилии ПЛ. Их основной задачей являлось слежение (а при получении соответствующего приказа – и уничтожение) американских авианосцев. В частности, К-201 в декабре 1980 г. осуществляла длительное слежение за авианосной ударной группой, возглавляемой авианосцем «Корал Си» (за что была удостоена благодарности Главкома ВМФ). Из-за нехватки на ТОФ противолодочных подводных АПЛ «тихоокеанские» ПЛАРК 670-го проекта привлекались и для решения задач по поиску американских подводных лодок в районах боевого патрулирования наших РПКСН.

Среди, казалось бы, одинаковых кораблей любого проекта есть как «баловни судьбы», так и «невезучие».

Менее всего, пожалуй, повезло К-429. 24 июня 1983 г. в результате ошибочных действий экипажа она затонула на глубине 39 м на полигоне боевой подготовки в бухте Саранная (вблизи берегов Камчатки). При этом погибло 16 человек. 9 августа 1983 г. лодка была поднята (сама операция по подъему тоже не обошлась без происшествий: были «дополнительно» затоплены еще четыре отсека, что значительно усложнило проведение работ). Восстановительный ремонт, обошедшийся казне в 300 млн. рублей, завершился в начале сентября 1985 г., однако через несколько дней, 13 сентября, в результате грубых нарушений требований живучести, несчастливый корабль вновь затонул у стенки СРЗ в Большом Камне. В 1987 г. так и не введенная в строй лодка была исключена из состава флота и переоборудована в учебно-тренировочную станцию УТС-130, базирующуюся на Камчатке и использующуюся до настоящего времени.

К другим наиболее крупным неприятностям, случившимися с кораблями 670-го проекта за время их службы (и, что особо следует отметить, не приведшим к гибели людей), можно отнести:

– затопление трюма 2-го отсека К-313 при стоянке на базе в августе 1970 г.;

– частичное затопление трех отсеков через систему вентиляции при нахождении в подводном положении К-313 8 августа 1971 г.;

– столкновение К-320 и К-131 в Мотовском заливе 19 января 1972 г.;

– касание дна в Мотовском заливе К-302 в июне 1972 г.;

– частичное затопление реакторного отсека на К-320 в 1973 г.;

– частичное затопление реакторного отсека на К-429 в марте 1973 г.;

– пожар в кабельной трассе турбинного отсека на К-325 22 декабря 1973 г.;

– касание дна на глубине 130 м К-302 в феврале 1974 г.;

– ракетное попадание во время ракетных стрельб К-25 в буксир в мае 1974 г.;

– разрушение балластной цистерны № 13 при продувании на К-429 в 1975 г.

– попадание в японские рыболовные сети у Камчатки 8 октября 1977 г. К-201.

– столкновение К-313 и МПК-90 в Западной Лице 19 декабря 1978 г.;

– пожар в силовой сети от короткого замыкания на К-302 в апреле 1979 г.;

– замасливание системы ВВД на К-325 в январе 1980 г.;

– столкновение К-43 с К-184, произошедшее на ТОФе 20 марта 1981 г. («Чарли» получила повреждения легкого корпуса);

– авария системы ВВД на К-121 в августе 1984 г.;

– касание грунта К-121 в Авачинском заливе 1 марта 1987 г.

Один из кораблей проекта 670 (командир капитан 2 ранга Теренов) стал первой атомной подводной лодкой военно-морского флота Индии. Эта великая азиатская держава, располагающая довольно мощными ВМС, в начале 70-х годов приступила к реализации национальной программы создания АПЛ. Однако семь лет напряженной работы и четыре миллиона истраченных долларов не привели к ожидаемым результатам: задача оказалась значительно сложнее, чем первоначально казалось. В итоге было принято решение арендовать один из атомоходов у СССР – стратегического союзника Индии. Выбор индийских моряков пал на «Чарли» (корабли этого типа хорошо зарекомендовали себя на Тихоокеанском театре).

В 1983 году в учебном центре ВМФ во Владивостоке, а затем на борту К- 43, намеченной для передачи Индии, началась подготовка двух индийских экипажей. К этому времени лодка уже прошла капитальный ремонт и модернизацию, в результате которой получила ГАК «Рубикон». После завершения обучения экипажей лодка вновь встала на ремонт и к лету 1987 года была полностью подготовлена к передаче.

5 января 1988 г. К-43 (перед этим переименованная в УТС-550) подняла во Владивостоке индийский флаг и через несколько дней с советским экипажем отбыла в Индию.

Для нового, самого мощного боевого корабля индийского флота, получившего название «Чакра» и тактический номер S-71, были созданы самые благоприятные условия базирования: специальный пирс с 60-тонным краном, службы радиационной безопасности, крытый док-эллинг, мастерские. При стоянке на борт лодки подавалась вода, сжатый воздух и электроэнергия.

«Чакра» эксплуатировалась в Индии в течение трех лет, при этом приблизительно год проведя в автономных плаваниях. Все учебные ракетные стрельбы завершились прямым попаданием в цель. 5 января 1991 г. срок аренды лодки истек. Индия прилагала настойчивые усилия продлить лизинг и даже приобрести еще однотипную лодку. Однако Москва не согласилась на индийские предложения.

«Чакра» стала настоящим университетом для индийских подводников. Многие из служивших на ней офицеров в настоящее время занимают ключевые командные посты в ВМС этой страны. Достаточно сказать, что ПЛАРК дала Индии восемь адмиралов. Опыт, полученный в ходе эксплуатации атомохода, позволил продолжить работы по созданию собственной индийской АПЛ, «S-2».

«Чакра», 28 апреля 1992 г. вновь зачисленная в состав российского флота, своим ходом прибыла на Камчатку, где и завершила свою службу. 3 июля 1992 г. она была исключена из боевого состава ВМФ.

Вслед за К-429, в силу своей невезучести, оставившей боевой строй первой, в 1990-х годах были списаны и другие лодки 670-го проекта. В 1990 г. военно-морской флаг спустила К-87, в 1991 г. – К-25 и К-325. в 1992 г. – К- 43, К-313 и К-308, в 1993 г. – К-143 и К-302, в 1994 г. – К-320 и К-201.

Постоянное повышение боевых возможностей противолодочных сил, а также средств противовоздушной и противоракетной обороны надводных кораблей стран НАТО, требовало адекватного совершенствования и советских противокорабельных сил (в том числе и подводных лодок). В то же время возможности модернизации, заложенные в конструкцию ПЛАРК 670-го проекта, позволяли существенно увеличить ее боевые возможности при внесении минимальных изменений в исходную конструкцию.

В конце 1960-х годов в Горьковском СКБ-112 начались работы по созданию модернизированной ПЛАРК проекта 670М, получившей шифр «Чайка». Главным конструктором усовершенствованной лодки первоначально являлся В.П. Воробьев, после смерти которого работу возглавил А.Г. Лещев (до этого являвшийся первым заместителем главного конструктора). Главным наблюдающим от ВМФ был назначен В.Р. Мастушкин.

Прорабатывалось несколько вариантов повышения боевого потенциала подводной лодки 670-го проекта. В частности, исследовалась возможность применения 650-мм торпедных аппаратов для стрельбы сверхмощными торпедами 65-76, обеспечивающими возможность поражения надводных целей на дальности до 50 км. Однако стремление сохранить исходные размеры корабля (что было обусловлено географическим положением места постройки) не позволили реализовать наиболее радикальные предложения по модернизации. Увеличение боевых возможностей ПЛАРК было решено достичь, в первую очередь, за счет усовершенствования «главного калибра» ПЛАРК – ракетного комплекса.

В 1962 году ОКБ-52 вышло с предложением о создании унифицированной противокорабельной ракеты, способной запускаться как с подводных лодок, находящихся в подводном положении, так и с надводных кораблей. Новый комплекс предназначался, в частности, для замены на подводных лодках ПКР «Аметист». В 1964 году «челомеевская» фирма приступила к разработке нового комплекса -120 «Малахит» с ракетой 4К85 (при этом ставилась задача обеспечения возможности старта из старых ПУ комплекса «Аметист»). Новый комплекс должен был иметь и значительно большую дальность стрельбы – до 150 км. Оружие сочеталось с новым ГАК «Рубикон», имеющим дальность обнаружения более 150 км. Таким образом, подводная лодка получала возможность применять свой «главный калибр» на полную дальность, без внешнего целеуказания.

Испытания противоракетного комплекса «Малахит» были проведены в апреле-декабре 1974 г. (в них задействовали ПЛАРК К-452 – модернизированную субмарину 670-го проекта). Было выполнено, в общей сложности, восемь пусков, четыре из которых можно было признать удачными.

ПЛАРК проекта 670M

ПЛАРК проекта 670М

Для размещения нового ракетного комплекса и оборудования корпус подводной лодки был несколько удлинен, изменились размеры и обводы прочной рубки. В носовой части легкого корпуса было сформировано небольшое "приполнение», что, наряду с увеличением длины, вызвало незначительный рост водоизмещения корабля.

Лодка получила новые, более совершенные гидроакустические покрытия, снижающие шумность и уменьшающие интенсивность отраженного гидроакустического импульса. Характеристики этих покрытий в меньшей степени зависели от изменения гидростатического давления, кроме того, они более надежно крепились к корпусу корабля.

Стабилизация подводной лодки по глубине и дифференту во время ракетной стрельбы с использованием горизонтальных рулей и системы замещения отрицательной плавучести осуществлялась посредством автоматического программного управления.

Основным информационным средством корабля являлся новый гидроакустический комплекс МГК-400 «Рубикон», обеспечивающий дальность обнаружения до 180 км. Лодка получила и дополнительный перископ.

Твердотопливная ракета 4К85 имела стартовую массу 3180 кг и несла обычную или ядерную боевую часть массой 840 кг. Максимальная дальность стрельбы ПКР составляла 150 км, скорость ее полета соответствовала М=1. Ракета имела универсальный твердотопливный стартовый агрегат, обеспечивающий возможность пуска как из подводного, так и из надводного положения.

По сравнению с ПКР «Аметист» была улучшена избирательность радиолокационной системы самонаведения, повысилась ее помехозащищенность. Перед стартом, исходя из тактической обстановки, устанавливался сектор захвата цели. В дополнение к активной радиолокационной головке самонаведения ПКР получила еще и т. н. «блок доведения» – инфракрасный датчик, установленный в контейнере на внешней подвеске и подстраховывающий» РЛС на конечном участке траектории.

Автоматизированная предстартовая подготовка ракетного залпа обеспечивалась с использованием цифровой ЭВМ, которая могла проверять все восемь ПКР одновременно. По сравнению с комплексом «Аметист» (имеющим аналоговую аппаратуру) время предстартовой подготовки сократилось в 1,3 раза.

По сравнению с проектом 670 несколько улучшились и условия обитаемости.

Длина наибольшая 104,9 м

Ширина наибольшая 9,9 м

Средняя осадка 7,4 м

Водоизмещение:

нормальное 4310 м³

полное 5500 м³

Рабочая глубина погружения 240 м

Предельная глубина погружения 300 м

Полная скорость подводного хода 24 уз.

Надводная скорость 13 уз.

Автономность 60 сут.

Экипаж 84 чел.

Строительство кораблей проекта 670М, как и проекта 670, осуществлялось в г. Горьком на судостроительном заводе «Красное Сормово».

Закладка Спуск Ввод на воду в строй

К-452 30.12.72 07.73 07.02.74

К-458 12.02.74 30.06.75 19.02.76

К-479 01.10.75 06.05.77 29.11.77

К-503 07.02.77 22.09.78 24.01.79

К-508 10.11.77 03.10.79 12.01.80

К-209 20.12.79 16.09.80 24.01.81

После 1978 года часть ПЛАРК проекта 670М получила новый цифровой гидроакустический комплекс МГК-500 «Скат». В состав этого, весьма совершенного для своего времени, ГАК входили четыре гидроакустические антенны, обеспечивающие круговой обзор в режиме шумопеленгования, независимое автоматическое обнаружение и сопровождение целей, определение дистанции в режиме эхолокации, направленную кодированную гидроакустическую связь, а также обнаружение работающих в активном режиме гидролокаторов противника.

Другими усовершенствованиями, внедренными на проекте 670М в ходе эксплуатации ПЛАРК, стали новая система управления огнем «Радуга», аппаратура получения и обработки данных космического и авиационного целеуказания, комплекс связи «Молния», а также буксируемое антенное устройство «Параван», обеспечивающее прием радиосигналов на глубине до 150 м.

В 1987 г. корабли проекта 670М (К- 209 и К-508) принимали участие в групповых стрельбах, в которых участвовало одновременно 6 ПЛАРК.

В 1986-1992 гг. для отработки перспективного противокорабельного оперативно-тактического ракетного комплекса «Оникс» была переоборудована в ПЛАРК К-452 («Новгород Великий» с 1997 года). В настоящее время этот корабль выведен из боевого состава СФ. Остальные подводные лодки проекта 670М также исключены из состава флота в 1991-1995 гг. К-479 разрезана на заводе «Нерпа» в 1995 году.

В ОКБ В.Н. Челомея на базе комплекса П-5, предназначенного для стрельбы по береговым целям, был разработан противокорабельный комплекс П-6. Работы по созданию противокорабельного оружия с системой конечного самонаведения начались в нашей стране еще в 1948 году, однако дальность стрельбы первых ПКР не превышала нескольких десятков километров. В то же время основные надводные цели – авианосцы ВМС США – имели глубину всепогодной и всесуточной противовоздушной (противоракетной) обороны порядка 150-200 км. С появлением в начале 60-х годов на вооружении новых истребителей-перехватчиков F-4 «Фантом», оснащенных всеракурсными ракетами класса воздух-воздух AIM-7 «Спэрроу», а также палубных самолетов ДРЛО Е-2А «Хоукай», глубина обороны должна была возрасти до 250- 300 км. В качестве ответной меры это требовало и создания противокорабельных ракет нового поколения, имеющих большую (порядка нескольких сотен километров) дальность. Исследовательские работы по формированию облика противокорабельных ракет большой дальности начались в подмосковном Реутово под руководством В.Н. Челомея еще в 1956 году. Крылатая ракета, входящая в состав комплекса, должна была иметь максимальную дальность стрельбы более 300 км, что обеспечивало возможность поражения авианосных ударных групп и соединений противника без входа в зону его противолодочной и противокорабельной обороны. ПКР должна была комплектоваться системой управления, обеспечивающей поражение надводных целей практически всех классов, ядерной и осколочно-фугасной боевыми частями большой мощности.

Корабельная и ракетная аппаратура системы управления комплексом разрабатывались НИИ-49 (впоследствии переименованном в НПО «Гранит»), возглавляемым Н.А. Чариным.

Создание «противоавианосной» системы с использованием подводных лодок было невозможным без обеспечения надежной разведки и целеуказания в океанской зоне. Для решения этой задачи Киевским НИИ радиоэлектроники (ныне НПО «Квант») под руководством главного конструктора И.В. Кудрявцева была создана авиационная разведывательная система «Успех», размещенная на специально разработанных носителях Ту-16РЦ и Ту-95РЦ (ОКБ А.Н. Туполева). На самолетах размещалась авиационная радиолокационная система обнаружения морских целей и передачи сигналов на корабли, где осуществлялась обработка данных и выдавались целеуказания ракетному комплексу.

ПЛАРК проекта 675

ПЛАРК проекта 675МК

ПЛАРК проекта 675МКВ

Таким образом, в нашей стране впервые в мире создавалась разведывательно-ударная система (РУС), включающая средства разведки, ударное оружие и их носители (как морские, так и воздушные).

Корабельная автоматизированная система «Аргумент» решала задачи управления полетом нескольких ракет в залпе, а также наведения ПКР на цели при помощи радиолокационного визира. В случае обнаружения нескольких целей имелась возможность их избирательного поражения путем трансляции на борт подводной лодки с борта ракеты радиолокационного изображения цели и передачи с корабля команд о выборе конкретных целей.

Использование разведывательно-ударного комплекса осуществлялось следующим образом: подводная лодка, находящаяся в заданном районе, после получения боевого распоряжения на применение ракетного оружия, подвсплывала на перископную глубину и устанавливала связь с самолетом разведки и целеуказания, который передавал на борт ПЛАРК радиолокационную информацию о надводных целях. Эта информация отображалась на экранах пульта оператора комплекса целеуказания лодки. Командир корабля анализировал целевую обстановку и назначал цель, по которой было необходимо определить координаты (пеленг и дальность). Затем эти данные вводились в корабельную систему управления ракетным комплексом, осуществлялась оценка досягаемости оружия и ожидаемой вероятности обнаружения цели радиолокационным визиром ракеты.

На основе этой информации принималось окончательное решение на стрельбу. Лодка ложилась на боевой курс, выполняя предстартовую подготовку, после чего всплывала в надводное положение и производила ракетный залп (число ПКР в залпе – не более четырех).

Управление полетом каждой ракеты в залпе относительно плоскости стрельбы осуществлялось одним оператором по отметкам пеленга на радиолокационном индикаторе. В случае отклонения отметки о заданном направлении оператор возвращал ПКР в плоскость стрельбы. При достижении ракетой расчетной дальности (выработанной корабельной системой управления) по команде операторов включались радиолокационные визиры ракет и передатчики радиоканала для трансляции полученной визирами информации. После захвата цели радиолокационным визиром ПКР она, по команде оператора, переводилась в режим самонаведения (первоначально ракета самонаводилась лишь в горизонтальной плоскости, затем осуществлялось ее пологое пикирование и за несколько километров до цели вводился и режим самонаведения в вертикальной плоскости).

Существенным недостатком комплекса П-6 являлся надводный старт. При этом время нахождения ПЛАКР с комплексом П-6 по сравнению с лодками, имеющими на борту комплекс П-5, возросло, т. к. теперь требовалось управление с борта корабля и полетом ракеты вплоть до захвата цели ее ГСН.

Несмотря на этот очевидный недостаток, комплекс П-6 давал советскому флоту ощутимые преимущества в борьбе с крупными надводными кораблями противника. Кроме того, программа активно поддерживалась и лично Н.С. Хрущевым. В результате 17 августа 1956 г. вышло постановление СМ СССР о начале работ по созданию ПЛАРК 675-проекта, оснащенных противокорабельными ракетами П-6, а также стратегическими крылатыми ракетами П-5М, предназначенными для поражения береговых целей.

Проектирование атомохода, предназначенного для борьбы при помощи крылатых ракет с крупными надводными целями, началось в ЦКБ МТ «Рубин» под руководством главного конструктора П.П. Пустынцева. ПЛАРК предназначалась для нанесения ударов ракетами П-6 по боевым кораблям и судам противника при действиях на океанских и морских коммуникациях, а также (при помощи КР П- 5М) уничтожения военно-морских баз, портов, промышленных и административных центров противника.

Конструктивно ПЛАРК проекта 675 -двухкорпусная двухвальная подводная лодка с развитыми ограждением боевой рубки и надстройкой. Прочный корпус, на большем протяжении имевший цилиндрическую форму, был выполнен из стали АК-25 толщиной 22- 35 мм. Оконечности имели форму усеченных конусов.

Прочный корпус разделялся на 10 отсеков:

1 – торпедный,

2 – жилой и аккумуляторный (в нем же размещалась и кают-компания),

3 – пост управления ракетами,

4 – центральный пост,

5 – дизель-генераторный,

6 – реакторный,

7 – турбинный,

8 – турбогенераторы, электродвигатели, распределительные щиты,

9 – жилой,

10 – кормовой торпедный.

Межотсечные переборки изготавливались из стали АК-25 толщиной 10 мм. При ракетной стрельбе компенсация массы стартующих ракет производилась путем приема воды в специальные цистерны замещения.

Обшивка и набор легкого корпуса были выполнены из стали 103 толщиной 4-16 мм. Поверхность корпуса покрывалась противогидроакустическим покрытием.

Энергетическая установка (39.000 л. с.) включала два реактора ВМ-А (2 х 70 мВт), две паровые турбины и два главных турбозубчатых агрегата 60-Д1. Имелось два дизель-генератора ДГ- 400 (дизели М-860) и два электродвигателя подкрадывания ПГ-116 (2 х 900 л. е.).

Антенна управления системы «Аргумент» размещалась в передней части рубки на поворотной мачте. Несущие излучатели крупногабаритной антенны в нерабочем положении заводились в ограждение рубки таким образом, что обтекатель, расположенный с задней стороны антенны, становился передней стенкой рубочного ограждения.

Основное вооружение лодки – восемь крылатых ракет П-6 (4К88) – размещались в контейнерах, поднимающихся в стартовое положение на угол 14°. Стрельба, как и на АПЛ 659- го проекта, была возможна лишь в надводном положении.

Ракета имела длину 10,8 м, максимальный диаметр корпуса – 0,9 м, размах крыла-2,5 м и стартовую массу – 5300 кг. Она снабжалась маршевым ТРД 4Д48 и стартовыми твердотопливными ракетными двигателями. Диапазон дальностей стрельбы составлял 35-380 км, максимальная скорость полета соответствовала М=1,3. Полет ракеты проходил на высоте 400-7500 м, перед атакой цели ПКР снижалась на высоту 100 м.

На ПЛАРК 675-го проекта впервые в мире была реализована возможность залповой ракетной стрельбы с избирательным поражением кораблей противника, находящихся в составе соединений. Атомоход мог выполнить четырехракетный залп в течение 15 минут, два залпа – за 20- 30 минут с учетом времени, затрачиваемого на всплытие, подготовку к пуску, запуск и полет ракет до цели. Обеспечивалась возможность одновременного обстрела цели 12 ракетами П-6 с различных носителей, что позволяло преодолевать самую плотную ПВО авианосных соединений 60-х годов.

Для приема информации о целях от авиационной системы разведки и целеуказания имелась радиолокационная система «Успех-У» (прием мог осуществляться как в надводном, так и в подводном положении ПЛАРК).

Торпедное вооружение включало четыре носовых ТА калибром 533-мм (максимальная глубина стрельбы – 100 м) и два 400-мм ТА (максимальная глубина стрельбы – 250 м). Суммарный боекомплект – 20 торпед.

Главная энергетическая установка (номинальная мощность – 35.000 л. с,) по сравнению с лодками 627-го, 658-го и 659-го проектов изменению фактически не подверглась.

Подводная лодка была оснащена гидроакустическим комплексом «Арктика-М», комплексом навигационных систем «Сила-Н-675», гирокомпасом «Маяк», астронавигационной системой «Лира-11» и другим оборудованием.

Строительство лодок 675-го проекта велось в Северодвинске и Комсомольске-на-Амуре. Головной северодвинский корабль – К-166 – вошел в состав Северного флота в 1963 г. Этому предшествовали государственные испытания, завершившиеся успешным выполнением четырехракетной залповой стрельбы. В дальнейшем в состав СФ и ТОФ вошли ПЛАРК 675-го проекта

К-1, К-7 (с 1968 г. – К-127), К-10, К- 22, К-23, К-28 (в дальнейшем – К- 428), К-31 (К-431), К-34 (К-134), К- 35. К-47, К-48, К-56, К-57 (К-557), К- 74, К-86, К-90, К-94, К-104 (К-144), К-108, К-116, К-125, К-128, К-131, К- 135, К-172, К-175, К-184 и К-189. Всего ВМФ получил 29 кораблей проекта 675.

Длина наибольшая 115,4 м

Ширина наибольшая 9.3 м

Средняя осадка 7,8 м

Водоизмещение:

нормальное 4500 м³

полное 5760 м³

Полная скорость подводного хода 29 уз.

Рабочая глубина погружения 240 м

Предельная глубина погружения 300 м

Автономность 50 сут.

Экипаж 137 чел.

Лодки 675-го проекта активно использовались на Северном и Тихоокеанском флотах. Они несли боевую службу в Средиземном море и Индийском океане.

В ноябре 1965 г. директивой главкома ВМФ командующему Северного флота была поставлена задача подготовить две атомные подводные лодки для перехода на ТОФ одним из южных маршрутов. Было решено выделить для участия в походе ракетоносец К-166 (командир капитан 2 ранга В.Т. Виноградов), а также торпедную лодку проекта 627А (капитан 2 ранга Л.Н. Столяров). 2 февраля 1966 г. корабли начали движение. Дистанция между кораблями, следовавшими в подводном положении, составляла 60 миль. Иногда они сближались для связи на УКВ или по каналу звукоподводной связи. 20 марта 1966 г., преодолев почти 25 тыс. миль, подводные лодки вошли в бухту Авача на Камчатке. Переход, умело поданный советской официальной пропагандой, получил большой политический резонанс. Все члены экипажей лодок были награждены орденами и медалями, а пяти участникам было присвоено звание Герой Советского Союза.

Лодки проекта 675 были одними из наиболее активно модернизировавшихся кораблей советского флота. Это в значительной степени было обусловлено быстрым совершенствованием их основного противника – авианосцев ВМС США. Ракеты П-6 были модернизированы в вариант П- 6М (4К48). С 1959 г. в НИИ-49 под руководством А.П. Цветкова велись работы по созданию станции «Молния», обеспечивающей автономное загоризонтное целеуказание за счет использования явления тропосферного рассеивания СВЧ-радиоволн. В декабре 1969 г. станция «Молния» была принята на вооружение ВМФ для установки на ПЛАРК 675-го проекта, а также на дизельные лодки проекта 651. Гидроакустический комплекс «Арктика- М» на части кораблей был заменен на более совершенный ГАК «Керчь».

КР П-500

Шло совершенствование и ракетного оружия. В середине 60-х годов началась разработка нового универсального (предназначенного для размещения как на подводных лодках, так и на надводных кораблях) комплекса П-500 «Базальт». Новая элементная база и цифровые вычислители позволили (впервые в мире) создать систему распределения целей между ракетами внутри залпа, а также оптимизировать алгоритм выбора главной цели в ордере. На ракете (также впервые) было решено установить систему радиотехнической защиты (РТЗ), разработанную Таганрогским НИИсвязи и обеспечивающую отвод зенитных ракет, а также ракет класса воздух-воздух от KR

Ракета П-500, оснащенная маршевым ТРД и стартовыми ускорителями, имела массу 4800 кг, длину 11,7 м и диаметр корпуса 0,88 м. Она несла обычную или ядерную часть массой 500 кг, могла развивать скорость, соответствующую М=2,5 и обладала максимальной дальностью стрельбы 500 км. Для облегчения преодоления ближнего рубежа ПРО надводных кораблей она имела частичное бронирование.

В 1975 году ПКР П-500 «Базальт» была принята на вооружение ВМФ. 10 ПЛАРК 675-го проекта в 1960-70-е годы прошли модернизацию по проектам 675МК и 675МУ. Кроме новых ПКР на них была размещена аппаратура системы приема космического целеуказания «Касатка-Б». Водоизмещение лодок возросло на 600 т.

В конце 80-х годов началась модернизация ПЛАРК по проекту 675МКВ. Лодка получила новый ракетный комплекс «Вулкан», обладающий значительно увеличенной дальностью стрельбы, а также современный гидроакустический комплекс «Керчь».

Разработка комплекса П-1000 «Вулкан» была начата в соответствии с правительственным постановлением от 17 мая 1979 г. ПКР имела аналогичный П-500 турбореактивный двигатель, однако за счет использования более мощного стартового ускорителя, а также более современных конструкционных материалов (в частности, титановых сплавов), а также ослабления броневой защиты имела увеличенную до 700 км дальность. Для управления ракетной стрельбой корабль получил комплекс «Аргон- 675КВ».

Для обеспечения обороны от воздушного противника ПЛАРК 675-го проекта в ходе модернизации получили переносной зенитный комплекс (ПЗРК) «Стрела-3М». Водоизмещение кораблей возросло на 1000 т. Всего модернизацию по проекту 675МКВ прошло пять кораблей.

Для расширения зон действия советских подводных лодок велся поиск новых маневренных пунктов базирования. С этой целью в 1967 году в экваториальные воды Атлантики была направлена комплексная экспедиция «Прилив» под руководством адмирала Л.А. Владимирского. В ней приняла участие и АПЛ К-128 (капитан 2 ранга П.Ф. Шаров).

В 1970 году в Индийский океан для несения боевой службы была направлена первая советская атомная подводная лодка – К-7 (капитан 2 ранга Г.А. Хватов). Там же эта лодка выполнила ракетные стрельбы по уголковым отражателям (для обеспечения целеуказания был задействован самолет Ту-95РЦ). В 1971 году в течение трех месяцев в Индийском океане несла службу и К-31 (капитан 2 ранга Л.П. Хоменко).

Лодки 675-го проекта использовались не только для слежения за надводными кораблями, но иногда «портили жизнь» и американским атомоходам, несшим боевое дежурство. Так, К-135 в 1967 году в течение 5,5 часов осуществляла непрерывное слежение за ПЛАРБ «Патрик Генри».

Параллельно со строительством в начале 60-х годов большой серии дизель-электрических подводных лодок проекта 651 с оперативно-тактическими крылатыми ракетами, в ЦКБ- 18 велись работы по проектированию на их базе массовой атомной подводной лодки проекта 683, оснащенной АЭУ малой мощности. Предполагалось, что новый недорогой и относительно компактный ракетоносец будет строиться на судостроительных заводах, расположенных в глубине территории России и ранее строивших ДЭПЛ (например, в Горьком или в Ленинграде).

В1960 году ЦКБ-18 был подготовлен технический проект «683». Корабль, являвшийся развитием проекта 651, имел близкую архитектуру. Он оснащался двумя атомными энергетическими установками типа МПУ-153. Два ГТЗА обеспечивали суммарную мощность 14.000 л. с. Кроме того, лодка оснащалась свинцово-кислотными аккумуляторными батареями.

Ракетное вооружение, состоящее из четырех крылатых ракет типа П-5 и П-6, как и на пр. 651, попарно размещалось в контейнерах за- и перед рубкой вне прочного корпуса. Имелись система управления ракетной стрельбой «Север А-683У» (для комплекса П-5) и «Аргумент» (для комплекса П- 6). Целеуказание противокорабельным ракетам обеспечивалось системой «Успех-У» с привлечением самолетов Ту-95РЦ.

Торпедное вооружение, как и на проекте 651, включало шесть 533-мм и четыре 400-мм торпедных аппаратов (боезапас, соответственно, шесть и четыре торпеды). Управление торпедной стрельбой обеспечивала система «Ленинград-683».

Корабль предполагалось оснастить навигационным комплексом «Сила-Н-651», гидролокационной станцией «Арктика-2М», шумопеленгаторной станцией МГ-10, системой обнаружения гидроакустических сигналов МГ-25, РЛС кругового обзора «Альбатрос», системой обнаружения радиолокационных сигналов «Накат» и другим современным для своего времени оборудованием. Однако в металле проект 683 воплощен так и не был. Предпочтение было отдано более перспективным лодкам 670-го проекта, оснащенными противокорабельным ракетным комплексом с подводным стартом.

Длина наибольшая 94,5 м

Ширина наибольшая… 9,4 м

Водоизмещение нормальное 3450 м

Запас плавучести 29,0%

Предельная глубина погружения 300 м

Рабочая глубина погружения 270 м

Полная скорость подводного хода 18-19 уз.

Автономность 60 сут.

Экипаж 78 чеп.

Проект 686

На базе проекта торпедной скоростной подводной лодки проекта 705К в середине 60-х годов началась разработка ракетной подводной лодки проекта 686, оснащенной противокорабельным тактическим ракетным комплексом с подводным стартом П- 120 «Малахит». Дальше эскизного проекта эти работы не зашли.

ПААРК проекта 686

В 1977 году в СССР, практически одновременно с США, начались работы по формированию облика атомных подводных лодок 4-го поколения. Планы строительства новых кораблей были заложены в очередную программу военного кораблестроения, принятую в 1985 году. Первоначально предполагалось создание нескольких типов нестратегических АПЛ (противолодочная, многоцелевая, «противоавианосная» и т. п.). Однако в дальнейшем было решено ограничиться постройкой единой многоцелевой АПЛ, способной решать максимально широкий круг боевых задач.

К непосредственному проектированию многоцелевой атомной подводной лодки Ленинградское (позднее – Санкт-Петербургское) МБМ «Малахит» приступило в конце 1980-х годов. Главным конструктором АПЛ стал Б.Н. Пядов.

Основным оружием новой подводной лодки, в соответствии с первоначальными планами, должен был стать противокорабельный оперативно-тактический ракетный комплекс «Оникс», разрабатывавшийся с середины 1980-х годов НПО машиностроения под руководством генерального конструктора Г.А. Ефремова.

После распада Варшавского договора, а затем – и Советского Союза, геополитическая обстановка в мире существенно изменилась, что не могло не наложить свой отпечаток и на планы в области подводного кораблестроения. Новая военно-стратегическая ситуация и изменение характера угроз потребовали адекватного реагирования со стороны ВМФ.

Кораблями, способными решать задачи в изменившихся геополитических и военно-экономических условиях, должны были стать многоцелевые подводные лодки 4-го поколения проекта 885 (шифр «Ясень»).

За годы проектирования и строительства головной подводной лодки 885-го проекта СПМБМ «Малахит» со вместно с НПО машиностроения, НПО «Новатор» и 28-м НИИ ВМФ выполнил ряд работ, позволяющих, используя принципы, заложенные в комплекс «Оникс», оснастить АПЛ и другими комплексами ракетного оружия, что существенно расширило возможности нанесения массированных ударов по надводным, подводным и береговым целям.

По теме «Сопряжение» было исследовано многофункциональное информационное взаимодействие в реальном масштабе времени в сети из ПЭВМ всех систем подводных лодок, участвующих в организации и выполнении ракетной атаки. Это позволило не только отрабатывать взаимодействие систем в режиме единого боевого контура, но и прогнозировать и находить новые тактические приемы по использованию противокорабельных крылатых ракет в различных боевых ситуациях.

Для установки на перспективных кораблях в НИИ «Штиль» началась работа по созданию систем гидроакустической связи, способных обеспечивать передачу данных в реальном масштабе времени на расстояние до 100 км. Это потребовало разработки алгоритмов обработки сигналов, учитывающих особенности распространения их в различных гидроакустических условиях.

Закладка головной АПЛ 885-го проекта, получившей название «Северодвинск», состоялась 21 декабря 1993 г. на «Северном машиностроительном предприятии» (г. Северодвинск). Однако в дальнейшем ход работ по финансовым причинам резко замедлился. В нынешних экономических условиях фактически ведется борьба за «выживание» проекта.

АПЛ «Северодвинск» – полуторокорпусного типа, выполненная по одновальной схеме. Прочный корпус изготовлен из высокопрочной стали. Имеется всплывающая спасательная камера для всего экипажа. В центральной части корпуса лодки размещен ракетный отсек с восемью универсальными ракетными шахтами.

Подводная лодка оснащена ядерной энергетической установкой 4-го поколения, выполненной по интегральной компоновочной схеме (моноблок). Преимуществом такой компоновки является локализация теплоносителя первого контура в одном объеме (в корпусе моноблока), а также отсутствие патрубков и трубопроводов большого диаметра. В связи с тем, что доступ к оборудованию, размещенному в реакторе, затруднен, подобная схема предполагает использование оборудования, обладающего сверхвысокой надежностью. Установка удовлетворяет всем современным требованиям по ядерной безопасности.

По сообщению ряда российских источников, на корабле применен малошумный водометный движитель. Кроме того, имеется два подруливающих устройства.

Корабль оснащен новым гидроакустическим комплексом «Аякс» со значительно увеличенным поисковым потенциалом. Его основная сферическая гидроакустическая крупногабаритная антенна занимает всю носовую часть корпуса. Фактически на всем протяжении корпуса, а также на ограждении рубки размещены другие гидроакустические антенны.

Основное ракетное вооружение АПЛ размещено в восьми вертикальных пусковых установках. В них могут располагаться противокорабельные оперативно-тактические ракеты типа П-100 «Оникс» (по сообщениям российских средств массовой информации – 24 ПКР, по три в каждой шахте), противокорабельные тактические ракеты типа Х-35, а также существующие и перспективные крылатые ракеты для поражения береговых целей на большой дальности.

По сообщению печати, максимальная дальность стрельбы новыми российскими крылатыми ракетами, проходящими в настоящее время летные испытания и способными нести как ядерные, так и неядерные БЧ, превышает 5000 км. КР имеют минимальный уровень радиолокационной заметности (соизмеримый с сотыми долями метра) и сверхвысокую точность попадания (порядка 5 м).

650- и 533-мм торпедные аппараты вынесены из носовой оконечности лодки и расположены в центральной части корпуса под углом к диаметральной плоскости. Из них могут выстреливаться самонаводящиеся по кильватерному следу и телеуправляемые торпеды, а также противокорабельные крылатые ракеты нового поколения, создаваемые екатеринбургским ОКБ «Новатор» (генеральный директор Павел Каменев). О возмбжностях этих ракет можно составить представление по информации об их экспортных вариантах, представленной на страницах открытой российской печати.

ПЛАРК проекта 885

ОКБ «Новатор» разработало ряд унифицированных ракетных систем, предназначенных для использования как с надводных кораблей, так с подводных лодок, имеющих стандартные 533-мм торпедные аппараты. Они предназначены для поражения в условиях огневого и радиоэлектронного противодействия надводных кораблей и подводных лодок противника, а также наземных стационарных и ограниченно подвижных целей с заранее известными координатами.

Противокорабельная ракета ЗМ- 54Э (являющаяся развитием КР «Гранат») состоит из стартовой твердотопливной ступени, дозвуковой (М=0,8) низколетящей маршевой ступени, снабженной прямым высокорасположенным складным крылом и турбореактивным двигателем, а также сверхзвуковой (М=3) боевой ступени, запускаемой на удалении порядка 20 км от цели и практически «несбиваемой» средствами ПВО ближнего рубежа надводных кораблей. ПКР длиной 8,22 м и стартовой массой 2300 кг имеет дальность стрельбы более 220 км (из них 20 км – на сверхзвуковом режиме). Масса БЧ составляет 200 кг.

Противокорабельная ракета ЗМ- 54Э1 (длина 6,20 м, стартовая масса 1780 кг) отличается отсутствием сверхзвуковой ступени, а также большей дальностью (до 300 км) и более мощной БЧ (400 кг).

Для поражения наземных целей создана еще одна КР данного семейства – ЗМ-14Э, имеющая габариты и массу, аналогичные ЗМ-54Э1. Она несет БЧ массой 400 кг и обладает максимальной дальностью 300 км. Ракета оснащена инерциальной системой наведения, дополненной приемниками спутниковой навигации. Использование баровысотометра при полете на предельно малой высоте обеспечивает повышенную скрытность применения.

Вышеперечисленные ракетные системы имеют единый универсальный комплекс подготовки ракетной стрельбы и позволяют варьировать боекомплект подводной лодки в зависимости от поставленной задачи и конкретной боевой обстановки. Унифицирован также комплекс наземного оборудования ракетных систем (предназначенный для регламентного обслуживания ракет и выдачи их на лодки), что существенно снижает эксплуатационные расходы.

Основу торпедного вооружения корабля должна составлять универсальная 533-мм торпеда УГСТ. Расширены возможности корабля по использованию минного оружия.

Длина наибольшая 120,0 м

Ширина наибольшая . 15,0 м

Средняя осадка 10,0 м

Водоизмещение:

нормальное 9500 м³

полное 11.800 м³

Полная скорость подводного хода 28-31 уз.

Экипаж 85 чел.

Планировалось, что АПЛ «Северодвинск» войдет в состав российского флота уже в 2000 году. Однако в дальнейшем, из-за недостатка финансирования, эти планы сдвинуты на более поздние сроки (назывался даже 2007 год, однако этот прогноз следует признать слишком пессимистичным). После введения в строй первого корабля планировалось строительство еще шести однотипных кораблей.

Предполагается, что в дальнейшем подводные лодки типа «Северодвинск», оснащенные высокоточными малозаметными крылатыми ракетами, возьмут на себя значительную долю неядерного сдерживания, оставаясь при этом весьма серьезной угрозой для подводных лодок, боевых кораблей и транспортных судов противника.

По оценкам западных и отечественных экспертов, уровень гидроакустической заметности АПЛ 885-го проекта будет соизмерим с уровнем американской АПЛ «Си Вульф» (специалисты затрудняются отдать пальму первенства той или иной подводной лодке). В то же время проект 885 будет обладать значительно более высоким уровнем универсальности, чем ее американский аналог.

Со ссылкой на военно-морскую разведку США сообщалось, что в России ведутся работы над усовершенствованным вариантом АПЛ «Северодвинск», обладающим еще большей, чем проект 885, скрытностью, превосходящей уровень скрытности американских лодок типа «Си Вульф».

23 июня 1968 г. на верфи Ньюпорт Ньюс Шипбилдинг был заложен первый американский атомный ударный авианосец нового поколения – CVN 68 «Нимитц» – родоначальник большой серии кораблей этого класса, строительство которой продолжается и до настоящего времени. По сравнению со своими предшественниками «Нимитц» имел более высокую боевую живучесть и повышенную ударную мощь. В состав его авиационного крыла были включены первые в мире истребители 4-го поколения – палубные перехватчики Грумман F-14A «Томкэт», способные поражать воздушные цели в диапазоне высот от 10 до 22000 м, одновременно обстреливая ракетами большой дальности AGM-54 «Феникс» до четырех летательных аппаратов противника. Новые перехватчики взаимодействовали с палубными самолетами ДРЛО Грумман Е-2С «Хоукай», которые обладали способностью одновременно сопровождать несколько десятков самолетов или крылатых ракет, летящих на различных высотах (в том числе и предельно малых) на дальностях до 300 км, и наводить на них истребители-перехватчики. В результате рубеж противовоздушной и противоракетной обороны авиационного соединения ВМС США значительно расширился, достигнув 450-500 км.

Оснащение новых авианосцев противолодочными самолетами Грумман S-3A «Викинг» с автоматизированными поисково-прицельными системами на борту, а также широкое развертывание на кораблях охранения практически всех классов (вплоть до фрегатов) противолодочных вертолетов, а также управляемых ракетных комплексов ASROC и новых гидроакустических комплексов, обладающих расширенными поисковыми возможностями, существенно увеличило и противолодочный потенциал авианосных ударных соединений.

В результате совершенствования морских вооружений потенциального противника «противоавианосные» возможности советских ПЛАРК проекта 675 (даже после их модернизации) выглядели уже недостаточными для гарантированного уничтожения его группировок. Требовалось создание нового, значительно более мощного и дальнобойного ракетного комплекса с подводным стартом, обеспечивающего нанесение маскированных ударов из-под воды по кораблям с больших дистанций с возможностью избирательного поражения целей.

ПЛАРК проекта 949

Под новый комплекс требовался и новый носитель, способный вести залповую стрельбу из подводного положения 20-24 ракетами (по расчетам, именно такая концентрация средств поражения позволяла «пробить» ПРО перспективного американского авианосного соединения). Кроме того, новый ракетоносец должен был обладать повышенными скрытностью, скоростью и глубиной погружения, что обеспечивало ему возможность преодоления противолодочной обороны противника и отрыв от преследования.

Поисковые работы по созданию подводного ракетоносца 3-го поколения начались на «Граните» в 1967 году, а в 1969 году ВМФ было выдано официальное тактико-техническое задание на создание «тяжелого подводного ракетного крейсера», оснащенного ракетным комплексом оперативного назначения.

Проект, получивший индекс «949» и шифр «Гранит», разрабатывался в ЛМПБ «Рубин» под руководством главного конструктора П.П. Пустынцева. После его смерти в 1977 году главным конструктором был назначен И.Л. Баранов, а главным наблюдающим от ВМФ – В.Н. Иванов. При разработке нового ракетоносца предполагалось широко использовать научно-технический задел и отдельные конструкторские решения, полученные при создании самой скоростной в мире подводной лодки проекта 661.

Ракетный комплекс «Гранит», создававшийся ОКБ-52 (ныне НПО Машиностроения), должен был отвечать чрезвычайно высоким требованиям: максимальная дальность – не менее 500 км, максимальная скорость – не менее 2500 км/ч. От предшествующих комплексов аналогичного назначения «Гранит» отличали гибкие адаптивные траектории, универсальность по старту (подводный и надводный), а также носителям (подводные лодки и надводные корабли), залповая стрельба с рациональным пространственным расположением ракет, помехозащищенная селективная система управления. Допускалась стрельба по целям, координаты которых известны с большими погрешностями, а также при большом времени устаревания данных. Все операции по повседневному и стартовому обслуживанию ракет автоматизировались. В результате «Гранит» приобретал реальную возможность решать любую задачу морского боя нарядом одного носителя.

Однако эффективность противокорабельного ракетного комплекса большой дальности в значительной степени определялась возможностями средств разведки и целеуказания. Система «Успех», основу которой составлял самолет Ту-95, уже не обладала необходимой боевой устойчивостью.

В начале 60-х годов перед отраслевой наукой и промышленностью была поставлена задача создания первой в мире космической всепогодной системы наблюдения за надводными целями на всей акватории мирового океана и выдачи целеуказания с передачей данных непосредственно на носители оружия или наземные (корабельные) командные пункты. Первое правительственное постановление о развертывании опытно-конструкторских работ по созданию системы морской космической разведки и целеуказания (МКРЦ) вышло в марте 1961 г. К этой широкомасштабной работе были привлечены крупнейшие научные центры и конструкторские коллективы страны, в частности, Физико-энергетический институт и Институт атомной энергии им. И.В. Курчатова. Теоретические основы построения системы, параметры орбит и взаимное расположение космических аппаратов были выработаны при непосредственном участии академика М.В. Келдыша.

Головной организацией, отвечающей за создание МКРЦ, было первоначально определено ОКБ-52 (позже – НПО «Машиностроение»), возглавляемое генеральным конструктором В.Н. Челомеем. За разработку уникальной (до сих пор не имеющей мировых аналогов) ядерной бортовой энергетической установки для ИСЗ, входящих в состав системы, отвечал коллектив ОКБ-670 (НПО «Красная Звезда») Минсредмаша.

Однако НПО «Машиностроение» не обладало необходимыми производственными мощностями, обеспечивающими выпуск серии космических аппаратов для ВМФ. В результате в мае 1969 г. к программе было решено подключить ленинградские КБ и завод «Арсенал» им. М.В. Фрунзе, ставшие головными в реализации программы «морских» спутников.

Система МКРЦ «Легенда» включала два типа космических аппаратов: спутник с бортовой радиолокационной станцией и ядерной энергетической установкой, а также спутник с космической станцией радиотехнической разведки, оснащенный солнечной энергетической установкой.

Уже в начале 1970 года завод «Арсенал» приступил к производству опытных образцов космических аппаратов. Летно-конструкторские испытания КА радиолокационной разведки начались в 1973 году, а спутника радиотехнической разведки – годом позже. КА радиолокационной разведки был принят на вооружение в 1975 году, а комплекс в полном составе (с КА радиотехнической разведки) в 1978 году.

В 1979-1989 гг. был выполнен ряд этапов модернизации космических аппаратов морской разведки, обеспечивших существенное повышение всех параметров космических комплексов (улучшение характеристик обнаружения и распознавания, увеличение полосы одновременного обзора и т. п.). Ресурс полетного функционирования КА был повышен в 5-10 раз, что, в свою очередь, позволило существенно уменьшить годовой наряд космических аппаратов до уровня, сбалансированного с производственными возможностями предприятий-изготовителей.

Высокая эффективность системы МКРЦ была подтверждена на практике в 1982 году, во время англо-аргентинского конфликта вокруг Мальвинских (Фолклендских) островов. Система позволила полностью отслеживать и прогнозировать тактическую обстановку. В частности, при ее помощи Главным штабом ВМФ был точно спрогнозирован момент высадки на острова английского десанта.

Космический комплекс радиотехнической разведки обеспечивает обнаружение и пеленгацию объектов, излучающих электромагнитные сигналы. Космический аппарат имеет высокоточную трехосную систему ориентации и стабилизации в пространстве. В качестве источника питания используется солнечная энергоустановка в сочетании с буферными химическими батареями. Многофункциональная жидкостная ракетная установка обеспечивает стабилизацию космического аппарата, коррекцию высоты его орбиты, выдачу доразгонного импульса при выведении КА на орбиту.

Для вывода КА используется ракета-носитель «Циклон-2» (созданная в Днепропетровском КБ «Южное» под руководством М.К. Янгеля). Масса космического аппарата – 3300 кг, высота рабочей орбиты – 420 км, наклонение орбиты – 65°.

ПЛАРК проекта 949

Космический комплекс 17К114 предназначен для ведения морской космической разведки и целеуказания. В его состав входит КА 17Ф16, оснащенный радиолокатором двухстороннего бокового обзора, обеспечивающим всепогодное и всесуточное обнаружение надводных целей. В качестве бортового источника питания использована ядерная энергетическая установка, которая после завершения аппаратом активного функционирования отделяется и переводится на более высокую орбиту «активного высвечивания».

Многофункциональная жидкостная ракетная установка служит для стабилизации КА, коррекции высоты его орбиты, а также выдачи доразгонного импульса при выведении космического аппарата на орбиту.

Масса спутника радиолокационной разведки – 4300 кг, высота рабочей орбиты – 280 км, наклонение орбиты – 65°. Для вывода КА 17Ф16 также используется ракета-носитель «Циклон-2».

Кроме космической составляющей, в состав МКРЦ вошли корабельные пункты приема информации непосредственно с космических аппаратов, обеспечивающие ее обработку и выдачу целеуказания на использование ракетного оружия (разработчик – киевское НПО «Квант», главный конструктор Т.Е. Стефанович).

В ноябре 1975 г. начались испытания ракетного комплекса «Гранит», завершившиеся в августе 1983 г. Однако еще до их окончания, в апреле 1980 г., в состав Северного флота вошел головной подводный крейсер К-525 (первый командир капитан 1 ранга А. Паук, впоследствии контр-адмирал; проводил швартовые и ходовые испытания и выводил с завода капитан 1 ранга А. Плюшкин). В общей сложности предполагалось построить 20 ПЛРК данного типа.

После первых двух кораблей, построенных по проекту 949, началось строительство подводных крейсеров по усовершенствованному проекту 949А (шифр «Антей»), В результате модернизации лодка получила дополнительный отсек, позволивший улучшить внутреннюю компоновку средств вооружения и бортового оборудования. В результате несколько выросло водоизмещение корабля, в то же время удалось уменьшить уровень демаскирующих полей и установить усовершенствованное оборудование.

По оценкам ряда отечественных специалистов, по критерию «эффективность-стоимость» ПЛАРК 949-го проекта является наиболее предпочтительным средством борьбы с авианосцами противника. По состоянию на середину 80-х годов стоимость одной лодки пр.949А составляла 226 млн. рублей, что по номиналу равнялось лишь 10% стоимости многоцелевого авианосца «Рузвельт» (2,3 млрд. долл. без учета стоимости его авиационного крыла). В то же время, по расчетам экспертов ВМФ и промышленности, один подводный атомоход мог с высокой вероятностью вывести из строя авианосец и ряд кораблей его охранения. Однако другие достаточно авторитетные специалисты подвергали сомнению эти оценки, считая, что относительная эффективность ПЛАРК завышена. Следовало учитывать и тот факт, что авианосец являлся универсальным боевым средством, способным решать предельно широкий круг задач, тогда как подводные лодки являлись кораблями значительно более узкой специализации.

В состав Северного флота вошли К-119, К-141, К-148, К-206, К-266, К- 410, К-525. Остальные корабли несут службу на Тихом океане.

В настоящее время лодки проекта 949 выведены в резерв. В то же время группировка подводных лодок проекта 949А является, наряду с самолетами морской ракетоносной и дальней авиации Ту-22М-3, фактически единственным средством, способным эффективно противостоять ударным авианосным соединениям США. Наряду с этим боевые единицы группировки могут успешно действовать против кораблей всех классов в ходе конфликтов любой интенсивности.

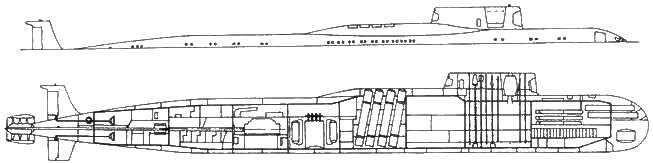

Прочный корпус двухкорпусной подводной лодки, выполненный из стали, разделен на 10 отсеков. По бокам рубки, имеющей относительно большую протяженность, вне прочного корпуса расположено 24 спаренных бортовых ракетных контейнера, наклоненных под углом 40°.

ПЛАРК проекта 949А

ПЛАРК проекта 949А

Энергетическая установка корабля имеет блочное исполнение и включает два реактора водоводяного типа ОК-650Б (по 190 мВт) и две паровые турбины (98.000 л. с.) с ГТЗА ОК-9, работающие на два гребных вала через редукторы, снижающие частоту вращения гребных винтов. Паротурбинная установка расположена в двух разных отсеках. Имеется два турбогенератора ДГ-190 (2x3200 кВт).

Имеется два турбогенератора по 3200 кВт, два ДГ-190, два подруливающих устройства. Лодка оснащена гидроакустическим комплексом МГК-540 «Скат-3», а также системой радиосвязи, боевого управления, космической разведки и целеуказания. Прием разведданных от космических аппаратов или самолетов осуществляется в подводном положении на специальные антенны. После обработки полученная информация вводится в корабельную БИУС.

Корабль оснащен автоматизированным, имеющим повышенную точность, увеличенный радиус действия и большой объем обрабатываемой информации навигационным комплексом «Симфония-У».

Основное вооружение ракетного крейсера – 24 сверхзвуковых крылатых ракеты комплекса П-700 «Гранит». Ракета ЗМ-45, снаряжаемая как ядерной (500 Кт), так и фугасной боевыми частями массой 750 кг, оснащена маршевым турбореактивным двигателем КР-93 с кольцевым твердотопливным ракетным ускорителем. Максимальная дальность стрельбы 550 км, максимальная скорость соответствует М=2,5 на большой высоте и М=1,5 – на малой. Стартовая масса ракеты – 7000 кг, длина – 19,5 м, диаметр корпуса – 0,88 м, размах крыла-2,6м.

Ракеты могут выстреливаться как одиночно, так и залпом (до 24 ПКР, стартующих в высоком темпе). В последнем случае осуществляется целераспределение в залпе. Обеспечивается создание плотной группировки ракет, что облегчает преодоление средств ПРО противника.

Организация полета всех ракет залпа, допоиск ордера и «накрытие» его включенным радиолокационным визиром позволяет ПКР выполнять полет на маршевом участке в режиме радиомолчания. В процессе полета ракет осуществляется оптимальное распределение между ними целей внутри ордера (алгоритм решения этой задачи был отработан Институтом вооружения ВМФ и НПО «Гранит»).

Сверхзвуковая скорость и сложная траектория полета, высокая помехозащищенность радиоэлектронных средств и наличие специальной системы отвода зенитных и авиационных ракет противника обеспечивают «Граниту» при стрельбе полным залпом относительно высокую вероятность преодоления систем ПВО и ПРО авианосного соединения.

Автоматизированный торпедно- ракетный комплекс подводной лодки позволяет применять торпеды, а также ракето-торпеды «Водопад» и «Ветер» на всех глубинах погружения. Он включает четыре 533-мм и четыре 650-мм торпедных аппарата, расположенных в носовой части корпуса.

Пр.949 Пр.949А

Надводное водоизмещение, т 13.400 14.700

Подводное водоизмещение, т – 23.860

Длина,м 143,0 154,0

Ширина, м 182 18.2

Осадка, м 9,0 9 2

Максимальная скорость, уз. – 33

Рабочая глубина погружения, м – 500

Предельная глубина погружения, м – 420

Автономность, сут. – 120

Экипаж, чел. – 130

Комплекс «Гранит», созданный в 80-х годах, к 2000 году уже морально устарел. В первую очередь это относится к максимальной дальности стрельбы и помехозащищенности ракеты. Устарела и элементная база, положенная в основу комплекса. В то же время разработка принципиально нового оперативного противокорабельного ракетного комплекса в настоящее время не представляется возможной по экономическим соображениям. Единственным реальным путем поддержания боевого потенциала отечественных «противоавианосных» сил является, очевидно, создание модернизированного варианта комплекса «Гранит» для размещения на ПЛАРК 949А в ходе их планового ремонта и модернизации.

ПЛАРК проекта 949А («Антей")

По оценкам, боевая эффективность модернизированного ракетного комплекса, находящегося в настоящее время в разработке, должна повыситься приблизительно в три раза по сравнению с РК «Гранит», состоящим на вооружении. Перевооружение подводных лодок предполагается осуществлять непосредственно в пунктах базирования, при этом сроки и затраты по реализации программы должны быть минимизированы.

В результате существующая группировка подводных лодок проекта 949А сможет эффективно функционировать до 2020-х годов. Ее потенциал еще больше расширится в результате оснащения кораблей вариантом КР «Гранит», способным с высокой точностью поражать наземные цели при неядерном снаряжении.

ПЛАРК проекта 949А
