Понтонные парки России

Переправа войск через водные преграды является одной из труднейших инженерных задач. Известный военный инженер А.З.Теляковский в 1856 г. писал: «Переправы, совершенные в виду неприятеля.., принадлежат к самым отважным и трудным военным операциям». Вот почему во все времена в русской армии переправочным средствам уделялось большое внимание. Искусство возведения мостовых переправ было развито давно. Например, в 1380 г. стотысячное войско Дмитрия Донского переправилось через Дон на Куликово поле по наплавным мостам, построенным русскими «мостниками» с использованием лодок, плотов, бочек и других подручных материалов. Позднее ратники стали применять в мостах специальные плавучие опоры- понтоны, изготовленные из деревянных каркасов, обшитых жестью, и даже медные понтоны.

Бурное развитие понтонного деда началось в XVII веке, когда в русской армии впервые были сформированы инженерные поразделения. В составленном в 1621 г. «Уставе ратных, пушечных и других дел, касающихся до военной науки» было определено, что в состав артиллерийской части должен входить понтонный парк, состоящий из пяти стругов (лодок), команда плотников в количестве 20 человек и обоз для перевозки парка. Таким образом, наряду с переправочными средствами, изготавливавшимися из подручных материалов, войска начали снабжать табельными средствами, разработанными талантливыми военными умельцами. Так, в 1759 г. на снабжение русской армии поступили табельные каркасно-тканевые понтоны, сконструированные русским изобретателем капитаном Андреем Немым. Эти понтоны, выполненные со складным деревянным каркасом и съемной парусиновой обшивкой, отличались простотой конструкции, малой массой (230 кг) и достаточно большой грузоподъемностью (5,8 т). Они были намного дешевле и в два раза легче применявшихся медных понтонов, что позволило значительно сократить состав обоза. Созданием каркасно-тканевых понтонов был сделан существенный шаг вперед в понтонном деле. В то время подобного понтонного парка не было ни в одной зарубежной армии. Парусиновые понтоны применялись русскими понтонерами более 150 лет.

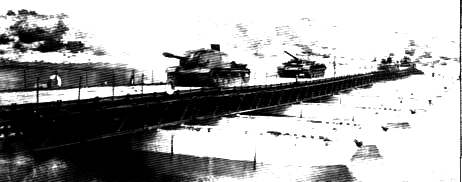

Наплавной мост из парка Н2П

По мере развития отечественной промышленности создавались возможности по реализации великолепных задумок военных инженеров. В 1868 г. закончилась разработка и был принят на снабжение русской армии весельно-понтонный парк конструкции полковника Томиловского. Этот парк включал открытые носовые и кормовые полупонтоны, сомкнутые в плавучую опору, и деревянное пролетное строение. По сравнению с аналогичными парками иностранных армий он обладал повышенной на 10-15 т грузоподъемностью, относительно меньшей массой (на единицу грузоподъемности) и более высокой маневренностью. Этот парк находился на снабжении русской армии вплоть до 1930 г.

В 1916 г. под руководством инженера Неговского понтонный парк Томиловского подвергся довольно интересной модернизации: в часть его кормовых полупонтонов был встроен двигатель мощностью 36 л.с. и гребной винт. Таким образом, впервые в мире был создан моторизованный понтонный парк. И только низкие технические возможности отечественной промышленности не позволили его изготовлению в достаточном для войск количестве. Несмотря на разруху, вызванную гражданской войной, стараниями военных специалистов понтонное дело продолжало развиваться и преобретать системный характер. Так, в 30-е годы были разработаны и приняты на снабжение тяжелый понтонный парк Н2П (1932 г.), легкие понтонные парки МПА- 3 (1932 г.) и НЛП (1935 г.), а также специальный понтонный парк СП-19 (1939 г.).

Тяжелый понтонный парк Н2П предназначался для наводки наплавных мостов и сборки перевозных паромов грузоподъемностью до 60 т. Работу по созданию этого парка возглавил профессор И.Г.Попов. Комплект парка включал открытые носовые и средние полупонтоны, элементы пролетного строения, козловые опоры, буксирномоторные катера и автомобильные краны. Парк перевозился на специально оборудованных автомобилях ЗИС-5 или тракторах с прицепами. Следует отметить, что парк Н2П оказался лучшим понтонным парком из всех армий, принимавших участие во Второй мировой войне. Так, понтонный парк США того времени обеспечивал переправу войсковой техники массой не более 32 т.

Наплавной мост из мягкого понтонного парка МПА-3

Самоходный понтон парка СП-19

Наплавной мост из парка ТМП

Легкий понтонный парк МПА-3 обеспечивал оборудование мостовых и паромных переправ грузоподъемностью до 14 т. Основу понтонного парка составляли надувные лодки А-3, пролетное строение и козловые опоры. Для перевозки парка требовалось 26 автомобилей ГАЗ-АА или 64 специально оборудованных повозок, приспособленных для конной или тракторной тяги. Впоследствии этот парк дважды модернизировался: в 1938 г. (парк МдПА-3) и в 1943 г. (парк УВС-АЗ). Однако опыт применения понтонных парков на надувных лодках показал их низкую живучесть, особенно в боевых условиях.

Легкий понтонный парк НЛП применялся для наводки наплавных мостов и сборки перевозных паромов грузоподъемностью до 16 т. В состав парка входили складные понтоны, пролетное строение, аппарели и козловые опоры. Понтоны этого парка были выполнены из водоупорной бакелизированной фанеры. Для передвижения по воде понтон оснащался забортным агрегатом или веслами. Комплект имущества парка НЛП перевозился на 30 автомобилях ЗИС-5.

Специальный понтонный парк СП- 19 предназначался для применения на крупных водных преградах со значительным ветровым волнением и высокими скоростями течения, исключающими возможность применения на них других парков. Из материальной части парка СП-19 собирались перевозные паромы и наплавные мосты грузоподъемностью от 30 до 120 т с высокой пропускной способностью. Основу парка составляли моторизованные понтоны, снабженные двумя двигателями мощностью по 135 л.с. каждый. Парк СП- 19 успешно применялся во время войны на реках Волге, Днепре, Южном Буге, на Керченском проливе и др. Однако существенным недостатком этого парка являлось то, что основные элементы его могли перевозиться только железнодорожным транспортом, что снижало подвижность парка и его маневренность. Сборка мостов и паромов осуществлялась с помощью кранов большой грузоподъемности (масса понтона составляла около 1600 кг). Впоследствии были сделаны попытки обеспечить его транспортировку автомобилями, для чего понтон разрезали на три части, а блоки пролетного строения – на две части. Однако такая модернизация оказалась безуспешной.

Понтонные парки, разработанные в 30-е годы, интенсивно применялись в годы Великой Отечественной войны. Особенно хорошо зарекомендовал себя парк Н2П, который обеспечивал переправу, практически, всей техники Сухопутных войск. Вместе с тем, применение этого парка в боевых условиях показало его недостаточную живучесть. При взрыве боеприпаса даже вблизи понтона последний зачастую захлестывался водой, что порой приводило к его затоплению. Поэтому уже в 1944 г. на снабжение понтонных частей начал поступать модернизированный вариант парка Н2П – тяжелый понтонный парк ТМП, снабженный металлическими носовыми и средними полупонтонами с водонепроницаемой палубой, пролетным строением в виде прокатных швеллеров и настилочных щитов, рамными опорами и средствами моторизации – буксирными катерами и забортными моторами. Из парка ТМП можно было собирать перевозные паромы и наплавные мосты грузоподъемностью до 100 т. Весь комплект парка перевозился на 100 автомобилях ЗИС-5. На наводку наплавного моста грузоподъемностью 50 т и длиной 204 м затрачивалось 2-4 ч.

Таким образом, к началу Великой Отечественной войны инженерные войска имели достаточно разнообразные понтонные парки. Однако для ведения широкомасштабных боевых действий с преодолением большого количества водных преград их явно недоставало. К тому же в первые месяцы войны наша армия потеряла значительное количество понтонных парков. Вот почему наиболее важным по значимости и сложным в техническом и призводственном отношениях встал вопрос обеспечения войск понтонными парками. Необходимо было в короткие сроки создать простые по конструкции и несложные в изготовлении парки. И такая задача была блестяще решена военными специалистами.

Уже к концу 1942 г. под руководством инженера Б.М.Малютова завершилась разработка нового понтонного парка ДМП, конструкция которого была рассчитана на использование недефицитных пород дерева и простейших металлических поковок. Этот парк был настолько прост, что войска быстро освоили его изготовление. Всего за время войны было изготовлено 293 комплекта парка ДМП и его модернизированного варианта ДМП-42, то есть большую часть всех поставленных в войска парков. Деревянный мостовой парк ДМП (ДМП-42) предназначался для оборудования мостовых и паромных переправ грузоподъемностью 16, 30 и 50 т. Основу парка составляли деревянные полупонтоны с элементами пролетного строения, перевозимые на 88 автомобилях ЗИС-5. Из комплекта парка можно было навести 16-т мост длиной 262 м, или 30-т мост длиной 135 м, или 50-т мост длиной 70 м. В комплект парка входили буксирно-моторные катера БМК-70.

Для замены устаревших понтонных парков на надувных лодках А-3 и легкого парка НЛП к концу 1943 г. был разработан легкий понтонно-мостовой парк ДЛП общевойскового предназначения. Из этого парка наводились наплавные мосты и оборудовались паромные переправы грузоподъемностью до 30 т. Понтоны и прогоны парка ДПП изготавливались из дерева, что обеспечивало незатопляемость мостов и паромов в случае их повреждения. Понтоны собирались из носовых и средних полупонтонов, укладываемых при транспортировке стопообразно друг в друга. Полный комплект парка перевозился на 34 трехтонных автомобилях. Общая длина моста грузоподъемностью 30 т из парка – 58 м.

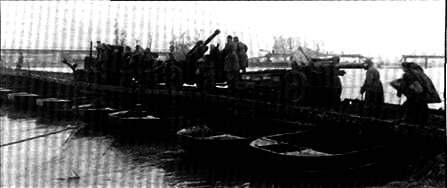

Мост деревянного мостового парка ДМП

Наплавной мост из легкого понтонно-мостового парка ДЛП

Наплавной мост из парка ПВД-20

Опыт Великой Отечественной войны показал, что общими недостатками всех применявшихся на фронтах понтонных парков являлись низкий темп оборудования переправ, обусловленный многоэлементностью материальной части, и достаточно высокая трудоемкость сборочных операций. На устранение этих основных недостатков сосредоточили усилия разработчики нового тяжелого понтонного парка ТПП, принятого на снабжение в 1950 г. Основу материальной части этого парка составляли понтонные блоки, перевозимые на 96 автомобилях ЗИС-151, оборудованных грузовой платформой. В состав понтонного блока входили носовой (средний) понтон с водонепроницаемой палубой, на которой на специальном поворотном турникете размещены сгруппированные в пакет с помощью прижимных балок 4 прогона, 6 настилочных щитов, пажилина, багор и другие мелкие элементы материальной части. После выгрузки с автомобиля самоскатыванием понтонного блока на воду расчет разворачивает турникет на 90” и соединяет транцами носовой понтон со средним, образуя таким образом плавучую опору. Затем прогоны раздвигают на определенные расстояния друг от друга, закрепляют их стрингерными болтами к понтонам, устанавливают между прогонами распорки, укладывают сверху прогонов настилочные щиты и соединяют зажимными болтами внахлестку концы прогонов с прогонами соседней плавучей опоры. Далее расчет укладывает на прогоны остальные щиты, закрепляет их пажилинами и устанавливает перильные стойки с перильным канатом. Собранный паром подают с помощью буксирно-моторного катера БМК-90 в ось моста или используют его для паромной переправы. Сопряжение мостов и паромов с берегами осуществляется с помощью рамных и катковых опор. Из этого парка можно навести наплавные мосты или собрать перевозные паромы грузоподъемностью 16, 50 и 70 т. Благодаря высокой блочности материальной части, механизации процессов выгрузки понтонных блоков и исключения трудоемких операций по переноске тяжелых элементов, удалось сократить время оборудования мостовых переправ, например, по сравнению с парком ТМП в 1,5-2 раза и существенно облегчить труд понтонеров. Понтонный парк ТПП нашел широкое применение в войсках и считался в 50-е годы лучшим парком в мире. За активное участие в разработке этого парка инженеры К.К.Черкашин, И.Ф.Королев и В.И.Коркин были удостоены званий лауреатов Государственной премии СССР.

Одновременно с разработкой парка ТПП шла работа по созданию переправочного парка на надувных лодках НДЛ-20 – ПВД-20. Отличительной особенностью этого парка являлось то, что он мог перевозиться на необорудованных грузовых автомобилях ГАЗ-бЗ (10 шт.) или ЗИС-151 (6 шт.), а также самолетами и вертолетами. Парк принят на снабжение в 1951 г. и предназначался для воздушно-десантных войск. Из парка можно было собрать наплавные мосты и паромы грузоподъемностью 4, 6 и 8 т. При наводке моста или сборке парома на лодки укладывались лежни, а на лежни – колеи, выполненные из дюралюминия. Сопряжение мостов и паромов с берегами осуществлялось с помощью тех же колей, оснащенных аппарельными ногами. Для моторизации парка применялись забортные двигатели мощностью по 10 л.с. Длина наплавного моста грузоподъемностью 8т- 64,6 м, время наводки – 50 мин.

В начале 50-х годов появился парк особого назначения ППС. Он парк был предназначен для оборудования мостовых и паромных переправ на широких водных преградах со скоростями течения до 3 м/с и ветровым волнением до 3 баллов. Основу наплавного моста или перевозного парома парка составляют плавучие опоры и пролетное строение. Плавучая опора собирается из соединенных транцами носового, четырех средних и кормового понтонов. В кормовом понтоне установлен двигатель ЗИЛ-120СР-3 мощностью 75 л.с. и гребной винт в насадке. Пролетное строение выполнено из решетчатых ферм и настилочных щитов. Наплавной мост или паром собирают методом надвижки ферм с берега на плавучую опору. Парк перевозится на 480 автомобилях ЗИЛ-151. Из парка можно собирать наплавные мосты или паромы грузоподъемностью от 50 до 100 т. Длина 60-т моста из комплекта парка – 687 м, время наводки – 4,5 ч. Парк ППС позволяет оборудовать мостовые переправы грузоподъемностью 140 т для пропуска железнодорожных грузов.

Следует отметить, что после войны в инженерную науку пришла большая группа офицеров с богатым фронтовым опытом, четко представлявшая, какое инженерное обеспечение крайне необходимо для успешного ведения боевых действий. И вот с их непосредственным участием в инженерном деле был совершен настоящий творческий прорыв. За короткий срок инженерные войска получили на снабжение ряд совершенно новых средств, существенно превосходивших по своим характеристикам показатели лучших зарубежных аналогичных средств. Так, подлинной революцией в мировом мостостроении явилось создание в 1960 г. понтонно-мостового парка ПМП. Над его разработкой трудился большой коллектив военных и гражданских специалистов, но главными творческими инициаторами были активные изобретатели-фронтовики Ю.Н.Глазунов, М.М.Михайлов, В.И.Асев, А.И.Лондарев и др. По своим возможностям этот парк превосходил на целый порядок возможности всех находившихся в то время на вооружении отечественных и зарубежных понтонных парков. Впоследствии он послужил прототипом при создании ряда понтонных парков различного предназначения (см.таблицу).

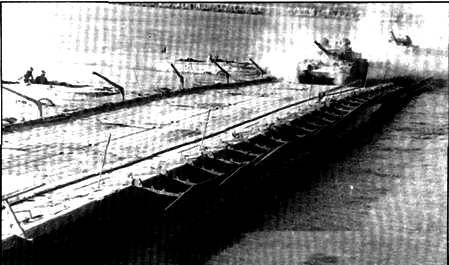

Наплавной мост из парка ПМП (грузоподъемность 60 т)

Речное звено парка ПМП на автомобиле

Понтонный автомобиль этого парка оборудован специальной платформой, тяговой лебедкой и грузоподъемной стрелой. С помощью автомобиля звенья перевозят по суше, выгружают их на воду, складывают и погружают. Соединяя звенья между собой, можно собирать паромы различной грузоподъемности. При этом необходимо помнить, что грузоподъемность одного речного звена на воде составляет 20 т, двух звеньев – 40 т и т.д. Паромы на воде передвигают буксирно-моторными катерами БМК-150М и БМК-130М. Осадка порожнего парома или моста составляет 0,188 м, а с полной загрузкой – 0,63 м. Поэтому и мост и паромы могут применяться на мелководных участках рек, не пригодных для движения техники вброд. Для въезда техники на паром используют береговые звенья или съемные аппарели, размещенные в нишах крайних понтонов каждого речного звена. Для облегчения работы с аппарелями на речном звене имеются две переносные грузоподъемные аппарель-баржи.

Из понтонного парка ПМП собирают, в отличие от классических наплавных мостов и паромов на отдельных опорах, мосты-ленты и паромы-плоты. Основу этого парка составляют металлические водоизмещающие речные и береговые звенья, перевозимые в сложенном положении на понтонных автомобилях КрАЗ-255. Каждое звено состоит из двух средних и двух крайних понтонов, соединенных между собой с помощью шарниров. В палубу понтонов встроена проезжая часть, а на транцах установлены стыковые устройства в виде проушины со штырем и уха, предназначенные для соединения звеньев. Кососимметричное расположение стыковых узлов позволяет соединять звенья между собой независимо от того, каким транцем они обращены друг к другу. Крайние понтоны выполнены с криволинейным днищевым обводом для лучшего обтекания потоком. Звенья при выгрузке с понтонных автомобилей на воду под действием сил тяжести и торсионов раскрываются, образуя после закрытия палубных замков готовый участок наплавного моста или парома. Береговое звено отличается от речного скосом палубы в сторону берегового транца и более прочной конструкцией понтонов. Береговое звено оснащено винтовыми подъемниками для изменения угла наклона относительно берега и откидными сходнями для въезда техники. Из звеньев парка ПМП можно собрать наплавной мост грузоподъемностью 60 т с шириной проезжей части 6,5 м. Если же звенья разъединить на полузвенья и состыковать их между собой, то получится наплавной мост грузоподъемностью 20 т с шириной проезжей части 3,25 м. Длина моста зависит от числа используемых звеньев или полузвеньев. Для закрепления моста на течении применяют якоря и якорные лебедки с канатами, которые имеются на каждом звене. Наплавной мост можно удерживать канатами, отдаваемыми на берега. При малой скорости течения и небольшой ширине реки мост можно не закреплять. В этом случае он будет удерживаться береговыми звеньями. Отметим, что мост можно эксплуатировать и зимой. При этом нельзя допускать его вмерзания в лед, так как при проходе техники можно повредить обшивку понтонов.

Для причаливания парома к берегу пристаней не требуется, паром можно опирать транцем на грунт при погрузке и выгрузке техники. Для использования звена в наплавном мосте или пароме после его выгрузки на воду необходимо закрыть два палубных и четыре транцевых замка (крюка). Эти операции настолько просты, что практически осваиваются после замыкания двух-трех звеньев. Также очень просто соединять звенья между собой: для этого достаточно выдвинуть на транцах штыри нижних стыковых устройств, привод которых выведен на палубу звена, что легко выполняют два понтонера с помощью рычагов.

Помимо наплавных мостов и перевозных паромов из речных звеньев можно собирать различные плавучие платформы для размещения специального оборудования при выполнении сваебойных и изыскательских работ на воде, при расчистке русел рек, при выполнении водолазных работ и подъеме затонувшей техники, бревен и других предметов. На паромах можно также транспортировать длинномерные крупногабаритные изделия и строительные конструкции, которые другим транспортом перевозить невозможно (реакторы в сборе, энергоблоки, мостовые краны и др.). Из-за малой осадки паромы смогут пройти по таким участкам рек, где движение речных судов и барж практически невозможно. Звенья могут быть использованы для быстрого возведения временных причалов и выгрузки грузов с кораблей на необорудованный берег. Эти временные причалы легко переносить с одного места на другое. Понтонные звенья обладают высокой ремонтопригодностью. Ремонт их сводится, в основном, к заварке трещин и пробоин в обшивке понтонов, что легко выполняется в полевых условиях сварщиками средней квалификации. Естественно, как и всякая другая техника, звенья требуют технического обслуживания, которое заключается в очистке понтонов от грязи, смазке узлов и механизмов, а также в восстановлении окраски.

С началом серийного производства парк ПМП начал триумфальное шествие по планете. Его покупали многие дружественные СССР страны, а некоторые налаживали выпуск у себя. Парк ПМП «повоевал» во Вьетнаме, Египте, Анголе, по его мостам шли войска при переправе через р.Амударью в Афганистан и р.Терек в Чечне. Парк применялся на р.Припять при эвакуации населения из зараженного Чернобыля, в зонах наводнений в различных регионах России, а также при временной замене многих стационарных гражданских мостов при их строительстве или ремонте. Вот такой «послужной список» этого замечательного понтонного парка, создатели которого в 1963 г. были удостоены званий лауреатов Ленинской премии. Конструкция парка ПМП была настолько оригинальна и впечатляюще рациональна, что американцы, наши бывшие союзники по Второй мировой войне, скопировали ее при создании своего понтонного парка Ribbon Bridge, принятого на снабжение в 1972 г. Более того, США продали немцам лицензию на право изготовления такого парка и в 1978 г. немцы приняли его на снабжение своей армии под шифром FSB. С тех пор США и Германия производят эти парки и настойчиво распространяют среди своих партнеров.

Плавучая платформа из парка ПМП со сваебойным оборудованием

Плавучая платформа из парка ПМП с автокраном

Наплавной мост из парка ПМП-М (грузоподъемностью 60 т)

Многолетний опыт эксплуатации понтонно-мостового парка ПМП показал его высокую эффективность при оборудовании мостовых и паромных переправ. Вместе с тем, в процессе эксплуатации был выявлен ряд недостатков этого парка. С целью дальнейшего совершенствования парка была проведена его модернизация, закончившаяся в 1975 г. принятием на снабжение понтонно-мостового парка ПМП-М. В ходе модернизации были выполнены следующие основные мероприятия: в комплект парка включены гидродинамические щиты, навешиваемые на наплавной мост и позволившие повысить его устойчивость на течении с 2 до 3 м/с. Палуба берегового звена выполнена прямолинейной, без перегиба, что позволило увеличить скорость движения техники при въезде на мост и съезде с него, а также исключить возможность повреждения звена при проходе гусеничной нагрузки. Изменена конструкция выстилки, что повысило ее надежность при многократном применении. В комплект парка включены дополнительно четыре катера БМК-Т, средства разведки водных преград и регулирования движения на переправах, такелажное оборудование для закрепления моста на повышенных скоростях течения и средства для оборудования переправ зимой. Усилена конструкция элементов звеньев.

Одновременно с модернизацией парка ПМП, в начале 70-х годов началась работа по созданию специального понтонного парка для замены устаревшего парка ППС. Перед разработчиками нового парка были поставлены две основные задачи: в ходе работ максимально использовать конструктивные достоинства парков ПМП и ПМП-М и создать задел паромно-мостовых конструкций для перспективных понтонных парков. Обе задачи были успешно решены и в 1986 г. новый понтонный парк специальный под шифром ППС-84 принят на снабжение инженерных войск. Основу парка, как и предыдущих парков ПМП и ПМП-М, составляют речные и береговые звенья. Причем, береговые звенья по конструкции аналогичны береговым звеньям парка ПМП-М. А вот речные звенья претерпели некоторые конструктивные изменения. Так, один из крайних понтонов звена выполнен с поворотным обтекателем, снабженным стыковыми устройствами в виде вилки со штырем. Если обтекатель находится в верхнем положении, то из звеньев можно собирать наплавные мосты грузоподъемностью 60 т и паромы одинарной ширины (как в парке ПМП или ПМП-М). Если же обтекатель опустить в нижнее положение, то к этому звену можно подсоединить полузвено или звено с таким же опущенным обтекателем, а далее, соединяя их в продольном направлении, образовывать мосты полуторной ширины грузоподъемностью 90 т или двойной ширины грузоподъемностью 120 т. Таким образом, с помощью парка ППС-84 обеспечивается переправа войсковой техники практически любой массы, в том числе танков на трейлерах и ракетных комплексов. В комплект парка включены катера БМК-460, оснащенные двумя дизельными двигателями каждый. Высокая тяга катеров позволяет развивать скорость движения паромов с грузом до 16 км/ч и оборудовать мостовые и паромные переправы при скоростях течения до 4 м/с. Для перевозки парка применено автомобильное шасси КрАЗ-260Г, что позволило увеличить длину речного звена с 6,75 до 7,2 м, а длину выстилки до 17,5 м. Грузоподъемность речного звена достигает 22,5 т.

Организационно комплект парка состоит из шести самостоятельных батальонных комплектов с одинаковыми возможностями по оборудованию переправ. С созданием парка ППС-84 сделан еще один существенный шаг по пути развития понтонного дела. За активное участие в разработке парка и освоение его в войсках военные инженеры А.А.Малышев, В.П.Швухов и А.И.Лондарев удостоены званий лауреатов Государственной премии СССР. Накопленный опыт создания понтонных парков ПМП, ПМП-М и ППС-84 и результаты их эксплуатации в войсках позволили приступить в середине 80- х годов к разработке нового общевойскового понтонного парка. При этом основное внимание было сосредоточено на создании принципиально нового средства моторизации и максимальную унификацию парка с предыдущими понтонными парками. В результате напряженной работы в 1992 г. принимается на снабжение общевойсковой понтонный парк ПП-91, не имеющий аналога среди зарубежных понтонных парков ни по техническим характеристикам, ни по конструктивному исполнению его составных изделий.

Основу парка ПП-91 составляют речные звенья с поворотными обтекателями (как в парке ППС-84). Береговое звено, так же как в парке ППС-84, выполнено с прямолинейной палубой, но длина его увеличена до 7,2 м. При этом тяжелые сходни заменены на легкие въездные аппарели, а винтовые подъемники – на подъемники с гидравлическим приводом, что существенно облегчило действия понтонеров с береговым звеном. Выстилка не подверглась каким-либо существенным изменениям, но при транспортировке она, так же как вспомогательное оборудование, имущество и ЗИП, размещена в контейнере, перевозимом на понтонном автомобиле. Раньше выстилка перевозилась на специальном выстилочном автомобиле.

Наплавной мост из парка ДПП-40

Наплавной мост одинарной ширины парка ПП-91 с моторными звеньями

В качестве средства моторизации в парке ПП-91 применено, впервые в практике мирового мостостроения, моторное звено, которое в наплавном мосте и в паромах размещено между речными звеньями. Применение моторного звена существенно повысило маневренные качества парома, ускорило переход от мостовой переправы к паромной и наоборот. Повысилась также живучесть средства моторизации, так как при повреждении, в отличие от катера, моторное звено, находясь между речными звеньями, не потонет. Кроме того, моторное звено увеличивает длину моста и грузоподъемность парома. Для выполнения вспомогательных работ на переправах в комплект парка включены четыре катера БМК- 225, которые могут быть применены, при необходимости, для моторизации паромов. Для перевозки составных изделий парка применено автомобильное шасси КрАЗ-260Г с максимальной унификацией понтонной платформы. В перспективе это шасси планируется заменить на отечественное шасси Урал-53236.

Рациональность конструкции наплавного моста-ленты, объединившей в одно целое плавучую опору, пролетное строение и проезжую часть, привлекла внимание специалистов при разработке в середине 60-х годов десантируемого понтонного парка ДПП- 40 для воздушно-десантных войск. Однако жесткие ограничения по массе и габаритам, вызванные необходимостью размещения в грузовой кабине самолета Ан-12Б понтонного автомобиля со звеном на платформе ПП 128-5000 и последующего парашютного десантирования, привели к созданию оригинальной паромно-мостовой конструкции. Основу парка ДПП-40 составляют понтонные (речные) звенья, каждое из которых включает средний понтон и два шарнирно соединенных с ним крайних понтона. Крайние понтоны снабжены нишами, в которых размещены в сложенном виде пневмокаркасные поплавки, выполненные из высокопрочной прорезиненной ткани на капроновой основе. При подаче воздуха в поплавки они выходят из ниш и после наполнения принимают форму сегмента. Жесткость поплавков обеспечивается фермами, расположенными по бокам поплавков. Воздух подается от нагнетателей, установленных на каждом понтонном автомобиле. Для соединения звеньев между собой в наплавной мост или паром служат стыковые устройства, размещенные на транцах среднего понтона и аналогичные по конструкции нижним стыковым устройствам речного звена парка ПМП. Из звеньев парка можно собирать наплавные мосты или паромы для переправы техники и вооружения воздушно-десантных войск. В комплекте парка береговых звеньев нет. Сопряжение моста и паромов с берегами осуществляется с помощью переносных аппарелей, а моторизация – подвесными лодочными моторами «Вихрь», Звенья выполнены из легких сплавов. Для перевозки парка применен понтонный автомобиль ГАЗ-66-05, оборудованный специальной платформой.

В заключение отметим, что практически на каждом этапе развития инженерных войск, которым в январю 2001 г. исполнилось 300 лет, создавались понтонные парки-шедевры, равных которым не было ни в одной армии мира. Технический уровень понтонных парков российских инженерных войск всегда был эталоном для специалистов зарубежных стран.

Понтонный блок парка ТПП на автомобиле ЗиС-151

Наплавной мост из парка ППС

Наплавной мост из легкого понтонного парка НЛП

Лаговый паром грузоподъемностью 40 тонн из парка ПМП

Наплавной мост двойной ширины из парка ППС-84
